Триодный усилитель на 6н23п + 6с45п srpp в комплекте с акустикой «orto»

↑ Схема фонокорректора от John Broskie

TubeCad Journal
Рис. 8. Схема фонокорректора

В. Б. Григоров «Снижение уровня шумов в усилителях низкой частоты» Массовая радиобиблиотека, 1956 г.«…Эффективным методом борьбы с фоном является применение различных компенсационных схем. Сущность этого метода заключается в том, что на сетку или катод какой-либо лампы предварительного усилителя (обычно первой лампы) подаётся напряжение с частотой фона, причём фаза и амплитуда этого напряжения подбираются так, чтобы обеспечивалось полное устранение фона на выходе усилителя. Следует, однако, заметить, что усилитель в этом случае должен обладать „нормальным“ уровнем фона, т. е. должен иметь нормально работающий фильтр, так как иначе подача слишком больших компенсирующих напряжений на сетку или катод лампы усилителя может вызвать переход рабочей точки лампы на нелинейный участок характеристики, что увеличит нелинейные искажения…»

Рис. 9. Компенсация пульсаций 100 Hz и гармоник

Рис. 10. Фото модуляРис. 11. Анти-RIAA макетаРис. 12. THD макета

Рис. 13. M-Audio 24/96Рис. 14. Интегрированная аудиокарта

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Михаил (mtihonov)
Казахстан, Павлодар
Список всех статей

Профиль mtihonov

Начинал электронщиком, разрабатывал и паял модули периферийных устройств для наших первых настольных микроЭВМ «Электроника-60». Соответственно пришлось учиться их программировать, чтобы они ожили. Так параллельно стал программистом. Ещё паял серьезные девайсы для музыкантов. Это приучило к созданию крепких (по железу) и надежных по исполнению аппаратов. Кто с музыкантами связывался, тот меня поймет! Но это было в далекой молодости, в городе Томске. После переезда в Павлодар перешел на чистое программирование в области баз данных. Со временем руки опять потянулись к паяльнику. Вот теперь ваяю для своего удовольствия в области аудио.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Юрий (shaytan)
Украина, Львовская обл., г. Золочев
Список всех статей

Профиль shaytan

В 1991 году закончил Львовский политехнический институт, радиотехнический факультет. Работал инженером-технологом на местном радиозаводе.Интересы и увлечения разные.Серьезно к паяльнику приобщился в конце 70-х. Началось все с всевозможных карманных приемников, потом — УМЗЧ и так сказать «разное». Считаю проект Datagor интересным и полезным для всех творческих и ищущих РАДИОЛЮБИТЕЛЕЙ!

↑ Организация смещения первого каскада

Автоматическое смещение, входной сигнал 250 mV.Рис. 32. Смещение светодиодом, входной сигнал 315 mV
На собранном устройстве с выходным трансформаторным каскадом проведены повторные измерения THD и замерены уровни шумов. При проведении измерений THD фонокорректора с автоматическим и светодиодным смещением параметры очень близки (один и тот же канал с заменой R3 и C2 на светодиод).
Рис. 33. Автоматическое смещениеРис. 34. Тот же модуль, смещение светодиодом
Есть разница в уровне собственных шумов и наводок при использовании разных типов смещения в первом каскаде данного фонокорректора. При измерении параметров с разным типом смещения получилось, что при светодиодном смещении уровень шумов на 3 дБ ниже и имеет несколько другой спектр. Думаю, что это зависит от разной чувствительности светодиода и резистора к электромагнитным наводкам от трансформатора.При смещении светодиодом шумы каскада имеют наибольшую амплитуду в диапазоне от 20 до 40 Герц, затем начинают плавно спадать. С реальным усилителем и колонками (на максимальной громкости) это похоже на равномерный дующий звук, мягкий и не раздражающий. При автоматическом смещении в спектре шумов преобладает частота 50 Герц и её гармоники, 100, 150, 200 Герц и т. д. Характер шумов и наводок при автоматическом смещении воспринимается как более громкий и неприятный.
Рис. 35. Левый канал с автоматическим смещением, правый канал со светодиодным смещениемРис. 36. Оба канала со светодиодным смещением
Параметры модуля:
Рис. 37. Измерение параметров модуля фонокорректора.

↑ Выбор транзистора

Лекция No 13. «Источники тока на биполярных и полевых МОП-транзисторах. Стабилизаторы.» «…В схеме источника тока на биполярном транзисторе последний должен работать в активном режиме, и его рабочая точка будет лежать на пологом участке ВАХ; построенная нагрузочная характеристика при пересечении со статической ВАХ должна обеспечивать положение РТ на пологом участке (DE)…»

Рис. 18.

Морган Джонс «Ламповые усилители» ДМК Москва 2007 г., стр. 240«…Эквивалентное сопротивление лампы со стороны анода определяется как произведение Rk на β, то есть лампа как бы умножает Rk на β. Аналогично, биполярный транзистор умножает любое сопротивление в цепи эмиттера на β или h21. Таким образом, выходные характеристики транзистора могут быть выровнены добавлением резистора в цепь эмиттера. Поскольку h21 маломощного транзистора примерно равен ~400, резистор 100 Om в цепи эмиттера даёт выходное сопротивление ~40 kOm. Катодный повторитель умножает это сопротивление на его β, например 20. В результате получаем Rн ~8 MOm (автор „немного“ ошибся, 40 000×20 = 800 000 kOm), что даже лучше, чем можно достичь в обычном β-повторителе. β-повторитель легко может обеспечить эквивалентное выходное сопротивление Rн>50Ra, даже с низким β верхней лампы…»

Режим работы транзистора П416Б:
Рис. 19. П416Б

Рис. 20. THD с транзистором П416Б с β=195 в процентахРис. 21. THD с транзистором П416Б с β=195 в зависимости от частоты сигналаРис. 22. THD с транзистором П416Б с β=195 в зависимости от уровня сигналаРис. 23. Собственные шумы модуля с транзистором П416Б с β=195

Рис. 24. THD с транзистором П416Б с β=150 в процентахРис. 25. THD с транзистором П416Б с β=150 в зависимости от уровня сигналаРис. 26. Собственные шумы модуля с транзистором П416Б с β=150
Режим работы транзистора STS1980:
Рис. 27. STS1980

Рис. 28. THD с транзистором STS1980 в процентахРис. 29. THD с транзистором STS1980 в зависимости от частоты сигналаРис. 30. THD с транзистором STS1980 в зависимости от уровня сигналаРис. 31. Собственные шумы модуля с транзистором STS1980

Связанные материалы

Простой ламповый стереоусилитель 6Н2П+6П14 в корпусе усилителя «Радиотехника У-101″…
Первым удачным ламповым опытом в моей радиолюбительской жизни стал этот усилитель на лампах…

«Покемон» Олега Чернышева в качестве первого лампового усилителя…
Первые 40 лет детства для большинства мужчин самые трудные. Детство, практически, кончилось, а…

Усилитель на 6Н2П+6П14П. Простой, ламповый, гитарный…
В начале декабря я задумал сделать подарок моему другу по форуму любителей японской литературы. Он…

Проект «BRASS». Часть 1. Ламповый усилитель по Нобу Шишидо и винил-корректор…
Здравствуйте уважаемые читатели нашего любимого портала Datagor.ru! Меня не было слышно около года….

Простой ламповый усилитель для комбика на 6П14П…
Ламповый усилитель на 6П14П для комбика и просто для души. Просто захотелось сделать… С музыкантами…

Ламповый усилитель с «каменным» фонокорректором для проигрывателя винила «Pioneer PL333″…
— Здарова! Ты вроде с Bassoi в группе раньше играл? — Добрый вечер. Да, было дело. — Он говорит,…

Частотный детектор на двухзатворном полевом транзисторе…
Для демодуляции частотно-модулированных (далее – ЧМ) сигналов традиционно используют дробовый…

Ламповый комбик для дома начинающим: 6Н2П + 6П14П, 5Вт…
Здравствуйте, уважаемые датагорцы! Это статья посвящена музыкантам, которые мечтают о ламповом…

Ищу схему усилителя УО1506 из установки ВРТУ 1000…
Добрый день. Ищу какие либо данные или схему на усилительный блок / усилитель УО1506 из войсковой…

Фильтр питания на полевом транзисторе для лампового усилителя…
Фильтр на полевом транзисторе для лампового усилителя давно и заслуженно пользуется популярностью у…

Многоканальный 5.1 ламповый усилитель. Часть 1…
Однажды, морозным декабрьским вечером, на меня напала скука, хотелось паять схемы, вытравливать…

Гибридный усилитель для наушников c полевыми транзисторами….
Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель…

Связанные материалы

Ламповый предусилитель RIAA-фонокорректор. Первый опыт…
Я делал подобное устройство в первый раз и в процессе изготовления у меня возникали вопросы, ответы…

Мой субъективный сравнительный тест пяти головок звукоснимателей для винила (MM Phono Cartridge)…
Довольно часто на просторах интернета мне приходилось слышать, что головки (картриджи) одной…

Простой винил-корректор для проигрывателя «Арктур-006-стерео» по схеме А. Бокарёва…
Случайно в мои руки попал проигрыватель пластинок «Арктур-006-стерео». Поэтому появилась острая…

Клон Marshall JCM 800 — ламповый комбоусилитель для гитары на 12AX7, EL34…
Снава решил поделиться своим творчеством. Трансформаторы, которые мотались раньше и описаны в…

Как намотать трансформатор. А.Н. Подъяпольский…
Как намотать трансформатор. А.Н. Подъяпольский. Типография Госэнергоиздата. Москва, 1953г. При…

Электрофон «Akords 001» 1975 года. Возвращение к жизни…
Сегодня я расскажу о трудностях, с которыми я столкнулся при ремонте электрофона «Akords 001» 1975…

Усилитель для наушников Джона Л. Худа в классе А на базе клона китайского клона…
Усилитель JLH Class A Headphone amplifier . Лучшие и худшие свойства чего-либо познаются в…

Справочник по схемотехнике усилителей. Ежков Ю.С….
Справочник по схемотехнике усилителей. 2-е изд. Ежков Ю.С. Издательство: РадиоСофт Год издания:…

Мой опыт создания лампового уся на 6П9…
Живя в нашей стране, приходится всё делать самому, решено было осваивать новые горизонты… Вот…

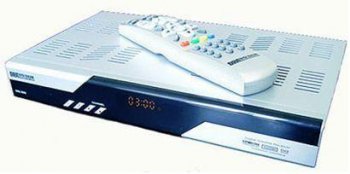

Спутниковое телевидение. Всё, что вы хотели знать, но стеснялись спросить….
