Цоколевка лампы ГУ50

Катод — оксидный косвенного накала. Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы — не менее 1000 час. Выводы электродов — штырьковые. Штырьков — 8. Первый штырек расположен против стеклянного выступа на баллоне.

Междуэлектродные емкости, пФ: Входная — 14,0. Выходная — 9,15. Проходная — не более 0,1.

Номинальные электрические данные
лампы ГУ50

Параметр	Значение	Допуск
Напряжение накала, В	12,6
Напряжение на аноде, В	800
Напряжение на второй сетке, В	250
Напряжение смещения на первой сетке, В	-40	10
Ток накала, мА	655	65
Крутизна характеристики при токе анода 50 мА, мА/В	4	1
Выходная мощность, Вт *	60
Выходная мощность при напряжении накала 10,8 В, Вт *	не менее 52

* В режиме усиления мощности ток анода 150 мА, напряжение смещения на 1-й сетке -100 В, ток 1-й сетки 8 мА, амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.

Предельно допустимые электрические параметры
лампы ГУ50

Наибольшее напряжение накала, В	14,5
Наименьшее напряжение накала, В	10,8
Наибольшее напряжение на аноде на частоте 46,1 МГц, В	1000
Наибольшее напряжение на аноде на частоте 66,6 МГц, В	800
Наибольшее напряжение на аноде на частоте 87,5 МГц, В	700
Наибольшее напряжение на аноде на частоте 120 МГц, В	600
Наибольшее пиковое напряжение на аноде, В	3000
Наибольшее напряжение на второй сетке, В	250
Наибольшая мощность, длительно рассеиваемая на аноде, Вт	40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течении 1 мин, Вт	50
Наибольшая мощность, рассеиваемая на 2-й сетке, Вт	5
Наибольшая мощность, рассеиваемая на 1-й сетке, Вт	1
Наибольшее постоянное напряжение между катодом и подогревателем, В	200
Наибольший ток утечки между катодом и подогревателем, мкА	100
Наибольший ток в цепи катода, мА	230
Наибольшее сопротивление в цепи катод-подогреватель, кОм	5

Анодная характеристика лампы ГУ-50
лампы ГУ50

Анодная характеристика лампы ГУ-50 в триодном включении

Анодно-сеточная характеристика лампы ГУ-50

Режим работы лампы ГУ-50 для линейного усиления SSB сигналов

Класс усиления «АВ1»

• Напряжение анода: 1000 В
• Напряжение экранной сетки: 300 В
• Напряжение управляющей сетки: -52 В
• Ток покоя анода: 25 мА
• Ток анода (максимальный сигнал): 90 мА
• Амплитуда напряжения возбуждения: 52 В
• Мощность возбуждения: 0 Вт
• Сопротивление нагрузки: 6700 Ом
• Полезная мощность: 52 Вт.

Класс усиления «В»
лампы ГУ50

• Напряжение анода: 1000 В
• Напряжение экранной сетки: 300 В
• Напряжение управляющей сетки: -58 В
• Ток покоя анода: 15 мА
• Ток анода (максимальный сигнал): 120 мА
• Амплитуда напряжения возбуждения: 68 В
• Мощность возбуждения: 0,6 Вт
• Сопротивление нагрузки: 5000 Ом
• Полезная мощность: 80 Вт.

Класс усиления «В с общей сеткой»
лампы ГУ50

• Напряжение анода: 1200 В
• Напряжение экранной сетки: 0 В
• Напряжение управляющей сетки: 0 В
• Ток покоя анода: 15 мА
• Ток анода (максимальный сигнал): 125 мА
• Амплитуда напряжения возбуждения: 62 В
• Мощность возбуждения: 8,5 Вт
• Сопротивление нагрузки 6000 Ом
• Полезная мощность: 96 Вт.

Рекомендуемый режим работы лампы в телеграфном режиме (CW)
лампы ГУ50

ГУ-29, 829B

DatasheetВАХ в триодеRCA 829B Datasheet

Вырезка из техусловий

Вот картинка – ВАХ классического лучевого тетрода ГУ29 в триодном режиме при 100 Омах в цепи второй сетки (обе половинки соединены параллельно).
Lynx

829B спектр на 1 Ватт

ГУ-29, ГИ-30 – неплохие лампы, но ВАХ у у них не совсейм линейна вниз от рабочей точки, имхо, их лучше применить в РР, тм более, что Ri0,5k при параллельном включении катодов, упр. сеток и анодов.
Гэгэн

Усилитель Сергеева
По характеристикам получается Ri около 1ком для одного триода. При параллельном-
500 ом. При анодном – 300 вольт.
Крепкая лампа. При 60 ваттах на анодах стоит как вкопанная, только аноды покраснели. Гонял около получаса. При 40 ваттах – все нормально.
Драйвер следует проверить и возможно заменить лампы.
Точку пока не ставлю.
Но схема оконечника вряд ли изменится. Попробую разное напряжение питания. Погонял некоторое время с напряжением 420 вольт. Ничего не взорвалось. Ток не плывет.
Сергеев

Красивая, низкоомная лампа, в триоде очень заманчивая, смещение маленькое, вольт 20, ток ломовой, ВНУТРЕННЕЕ ОМ ТАК 270—300 У ПАРАЛЛЕЛЬНОГО БАЛЛОНА ПРИ ТОКЕ 180–200 МА, и анодном 200–220 вольт Панельки дурные
Бокарев

ГУ-29 в триодном включении имеет графики в книге «Техника измерения
основных электрических параметров приемно-усилительных ламп»,
Москва-Лениенград, Госэнергоиздат, 1958 г, стр.55.

Внутреннее сопротивление для одной половинки – около 1400 Ом, мю 8,5.

Там же приведены триодные режимы 6П3С и 6П6С.
Макаров

ну нет у меня ГМИ 6.
ГУ-29 ИГРАЕТ ОЧЕНЬ ПРИЛИЧНО.
Правильно говорит Владимир, любую лампу мощно довести до совершенства, или все испортить с замечательной лампой.
не все зависит от лампы.
Сергеев

Усилитель на ГУ-29

В ГУ29 два отдельных тетрода со своими накалами. Поэтому однозначно лучшее решение – это параллельное питание накалов напряжением 6.3В. Дело в том, что при последовательном соединении из-за разницы сопротивлений нитей будет разная температура катодов, а, соответственно большая разница в параметрах половинок, чем при параллельных накалах.
Дело в том, что сопротивление накала сильно зависит от температуры, нить с большим сопротивлением греется сильнее, температура растет, сопротивление еще больше растет и в результате перекос в температурах катодов оказывается существенно больше, чем при параллельном соединении.а эмиссионная способность катодов примерно пропорциональна 4-й степени температуры. Недаром подогреватели всех типов ламп за исключением специально оговоренных случаев строго рекомендовано включать параллельно. И даже при оговоренной возможности последовательного включения, предпочтительным считается параллельное.
К вопросу о накалах ГУ29.
Провел простейший эксперимент с произвольно взятой лампой Ульяновского завода. Итак, Ua = 400В, Uс 2? = 225В, Uc 1? = -16В.
Типовой паспортный режим. Смотрю по половинкам после 5-минутного прогрева:
1) параллельное соединение подогревателей Uн = 6.3В: Ia 1? = 52mA, Ia 2? = 49mA, S1 = 8.8mA/V, S2 = 8.2mA\V.
2) последовательное соединение подогревателей (вывод 5 не подключен) Uн = 12.6В:Ia 1? = 53mA, Ia 2? = 45mA, S1 = 8.8mA/V, S2 = 7.8mA\V.
Lynx

Связанные материалы

Двухтактный ламповый усилитель на 6П3С по мотивам Нобу Шишидо…
Очень удачный двухтактный усилитель на лампах 6П3С. Эти лампы незаслуженно отнесли в разряд…

Двухтактный ламповый усилитель 10 Вт на двойных триодах (6Н1П + 6Н6П)…
Хочу поделиться своим опытом в создании лампового усилителя для домашнего использования. Этот…

Двухтактный ламповый усилитель на ГИ30…
Смакетировал усилитель. На выходе стоят лампы ГИ30 (Импульсный вариант ГУ29) На входе Е83СС. Класс…

Гибридный усилитель для наушников c полевыми транзисторами….
Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель…

УМЗЧ класс «А». С лампами, но не ламповый!…
Если посмотреть на фото этого усилителя, то первое, что приходит в голову: «Очередной гибридник с…

Генераторные лампы ГУ-50, ГУ-32, ГУ-29, ГМИ-6, ГИ-30 для звука…
Многие думают что на этих лампах нельзя собрать усилитель, якобы лампы предназначались не для…

Двухтактный ламповый усилитель с фиксированным смещением на 6Н1П + 6П36С…
Привет друзья! Хочу рассказать вам о создании своего лампового УНЧ на 6П36С. Это двухтакт с…

Ламповый аудиоусилитель SE на 6Н9С и EL34…
Приветствую сограждан-датагорцев! Представляю вашему вниманию отчет по сборке усилителя на…

Мощный однотактный ламповый аудиоусилитель на ГУ-50…
Лампа ГУ-50 разработана в 30-х годах прошлого века в Германии под названием LS50. Сделана в лучших…

Ламповый усилитель на унифицированных трансформаторах ТН…
Не секрет, что серьезной проблемой при конструировании ламповых усилителей становится изготовление…

6Н23П+КТ602Б. Лампово-транзисторный усилитель НЧ для стерео-телефонов…
Интересная схема С. Филина, попалась при листании старых журналов. Достигнуть малого уровня…

Двухтактный ламповый усилитель на ECC85 и EL34…
Раньше я с предубеждением относился к звучанию двухтактных ламповых усилителей, полагая, что…

Схема лампового усилителя на ГУ-50

Схема лампового усилителя на ГУ-50 — пентод ГУ-50 был разработан в Германии в середине 30-х годов и имел кодовое название LS50. Это интересная и довольно редкая в наше время радиолампа, которая также производилась и в Советском Союзе. Предназначается она для усиления мощности и генерирования высокочастотных колебаний. Лампа очень надежная в работе и можно сказать «непотопляемая». Не зря есть поговорка, что ГУ-50 можно только расколоть или утерять. Здесь подразумевается, что другими действиями испортить ее довольно сложно

Именно эти качества лампы привлекли внимание в свое время армейских связистов

Пентод LS50. Оригинальный экземпляр от компании Telefunken образца 1942 года.

Как только появилась лампа LS50, она была моментально скопирована многими мировыми производителями электровакуумных приборов, это говорит о том, какой колоссальный интерес она вызвала. Тем не менее производство ее продолжается до настоящего времени.

Электровакуумный прибор ГУ-50 — отечественный аналог лампы LS50

Связанные материалы

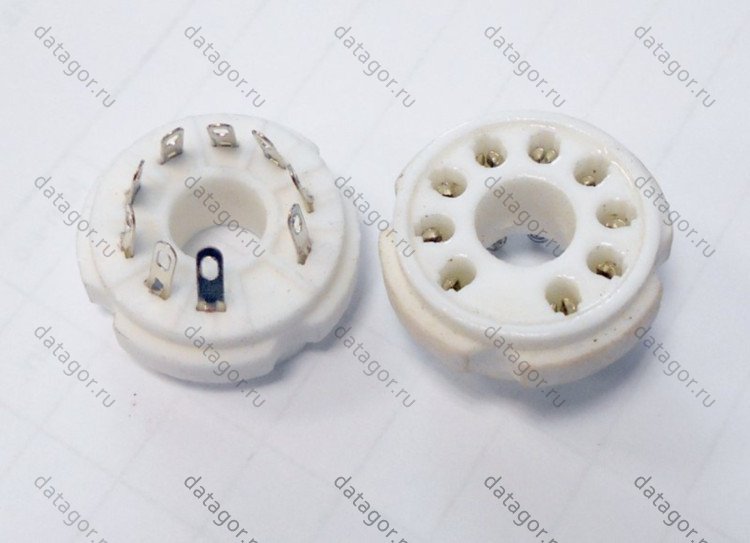

Достойная замена редких панелек для ламп ГУ-29…
Генераторный лучевой двойной тетрод ГУ-29, предназначен для усиления мощности и генерирования…

Отечественные приемно-усилительные лампы и их зарубежные аналоги…
Отечественные приемно-усилительные лампы и их зарубежные аналоги, Кацнельсон Б.В. Ларионов А.С….

Мой первый ламповик 6Н1П+6П14П…
Ну, вот и дошли руки написать о моём первенце. Схема на 6н3п(в моём случае 6н1п)+6п14п пережёвана…

Моддинг ламповых конструкций или как заставить лампы светиться….
Как известно, лампы это не только приятный теплый звук, но также и необычные формы самих ламп, а…

Генераторные лампы ГУ-50, ГУ-32, ГУ-29, ГМИ-6, ГИ-30 для звука…
Многие думают что на этих лампах нельзя собрать усилитель, якобы лампы предназначались не для…

Восстановление ламповых панелей…
Радиолюбители, решившие собрать ламповый усилитель, зачастую сталкиваются с проблемой добычи…

Двухтактный ламповый усилитель на 6П3С по мотивам Нобу Шишидо…
Очень удачный двухтактный усилитель на лампах 6П3С. Эти лампы незаслуженно отнесли в разряд…

Локтальные лампы 2Ж27Л, 2П29Л, 4Ж1Л, 4П1Л, 10Ж1Л, 10Ж3Л, 12Ж1Л, 12Ж3Л, 12П17Л…
На форуме сейчас, активно обсуждается лампа 12Ж1Л. Поэтому поговорим о так называемых Локтальных…

Руководство по живучести ламп 6С33С…
Впервые на русском! Работая с триодом 6С33С-В, я прочёл массу статей и отзывов по данной теме на…

Ламповый преамп для микрофона, 6Н2П…
— А я вот нынче бард, так сказать. Пишу музыку и стихи, а потом и играю. Людям нравится! — И что,…

Простой ламповый усилитель 6Н1П + 6П14П. Сборка новичка…
Всем привет! Хочу поделиться своим опытом изготовления лампового усилителя на 6Н1П + 6П14П. Так как…

Ламповый агрегат для… возделывания фиалок. Если женщина просит море цветов…
Спросил я как-то свою супружницу: — Дорогая, что тебе подарить на день рождения? — А подари мне……

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Александр (TANk)
РФ, г.Ижевск
Список всех статей

Профиль TANk

С паяльником с детства. По этой причине попал в спецшколу, где вместо уроков труда в старших классах были уроки радиоэлектроники. Потом физфак университета. Работа технологом в цехе микроэлектроники на оборонном заводе, пока завод не развалили. Потом преподавал всяческую физику в университете. И вот уже лет двадцать — лужу паяю, компы починяю.

Предельно допустимые электрические величины лампы ГУ29

Наибольшее напряжение накала при параллельном соединении подогревателей, В	7
Наименьшее напряжение накала при параллельном соединении подогревателей, В	5,7
Наибольшее напряжение накала при последовательном соединении подогревателей, В	14
Наименьшее напряжение накала при последовательном соединении подогревателей, В	11,4
Наибольшее напряжение на аноде, В	750
Наибольшее напряжение на второй сетке, В	225
Наибольшая мощность, длительно рассеиваемая на анодах, Вт	40
Наибольшая мощность, длительно рассеиваемая на второй сетке, Вт	7
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольшая рабочая частота, МГц	200
Наибольшая рабочая температура баллона, °С	100
Наибольший ток утечки между катодом и подогревателем, мкА	175

Связанные материалы

Двухтактный ламповый усилитель на 6П3С по мотивам Нобу Шишидо…
Очень удачный двухтактный усилитель на лампах 6П3С. Эти лампы незаслуженно отнесли в разряд…

Библиотека для sPlan 7.0 в старом стиле: радиолампы и основные элементы по мотивам С. Комарова…
Недавно я поднял важную тему в своей статье «О принципиальном подходе в рисовании принципиальных…

Двухтактный усилитель на ГУ-32…
После подписки на USB-ЦАП на РСМ2702 «GOLDSMITH» встал ребром вопрос: «А на чем его слушать?»…

Четырехцилиндровый, однотактный… ламповый усилитель на 6С50Д…
«Четырехцилиндровый, однотактный»… ламповый усилитель. 7-ти кратному чемпиону мира в гонках…

Когда менять радиолампы в усилителе?…
Я собрал и отремонтировал большое количество ламповой аппаратуры — тут и усилители и предусилители…

Обзор популярных радиоламп для аудио. Разбираемся с применением, маркировкой и аналогами ламп…
На фотке стимпанковые гоглы от мастера Xyrgo Когда-то я думал, что лампы просты и делаются…

Отечественные приемно-усилительные лампы и их зарубежные аналоги…
Отечественные приемно-усилительные лампы и их зарубежные аналоги, Кацнельсон Б.В. Ларионов А.С….

Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 2…
Сегодня я хочу поделиться с вами, уважаемые датагорцы, как в своем радиоприемнике Philips 592LN я…

Локтальные лампы 2Ж27Л, 2П29Л, 4Ж1Л, 4П1Л, 10Ж1Л, 10Ж3Л, 12Ж1Л, 12Ж3Л, 12П17Л…
На форуме сейчас, активно обсуждается лампа 12Ж1Л. Поэтому поговорим о так называемых Локтальных…

Ламповый преамп для микрофона, 6Н2П…
— А я вот нынче бард, так сказать. Пишу музыку и стихи, а потом и играю. Людям нравится! — И что,…

Принципы схемотехники электронных ламп…
Желающие освоить подзабытую технику электронных ламп обращаются к литературе прежних лет. Но с этим…

Макросы sprint layout…
Вот хочу поделится всеми своими макросами для Sprint Layout 5.0. Мне их вполне достаточно, даже…

Цоколевка лампы ГУ29

Катод — оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы — не менее 500 час. Выводы электродов — штырьковые. Штырьков — 7.

Междуэлектродные емкости, пФ:

• Входная — 15.
• Выходная — 7.
• Проходная — не более 0,1.

Номинальные электрические данные
лампы ГУ29

Параметр	Значение	Допуск
Напряжение накала, В	6,3 или 12,6
Ток накала при параллельном соединении подогревателей, А	2,25	0,25
Ток накала при последовательном соединении подогревателей, А	1,125	0,125
Напряжение на аноде, В	400
Напряжение на второй сетке, В	225
Ток в цепи анода каждого тетрода, мА *	60	22
Ток в цепи второй сетки, мА	10
Крутизна характеристики каждого тетрода, мА/В	8
Коэффициент усиления каждого тетрода относительно второй сетки	9
Колебательная мощность, Вт **	45

* При условии для испытуемого тетрода напряжение на аноде должно быть 250 В, на второй сетке 175 В, на первой сетке -11 В, на первой сетке неиспытуемого (второго) тетрода -100 В.

** В двухтактной схеме в режиме самовозбуждения. Общий ток в цепи анода 250 мА, ток в цепи второй сетки не более 35 мА, в цепи первых сеток 10-15 мА, напряжение на второй сетке 225 В, сопротивление в цепи первых сеток 5-12 кОм, частота колебаний контура 200 МГц.

Предельно допустимые электрические величины
лампы ГУ29

Наибольшее напряжение накала при параллельном соединении подогревателей, В	7
Наименьшее напряжение накала при параллельном соединении подогревателей, В	5,7
Наибольшее напряжение накала при последовательном соединении подогревателей, В	14
Наименьшее напряжение накала при последовательном соединении подогревателей, В	11,4
Наибольшее напряжение на аноде, В	750
Наибольшее напряжение на второй сетке, В	225
Наибольшая мощность, длительно рассеиваемая на анодах, Вт	40
Наибольшая мощность, длительно рассеиваемая на второй сетке, Вт	7
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольшая рабочая частота, МГц	200
Наибольшая рабочая температура баллона, °С	100
Наибольший ток утечки между катодом и подогревателем, мкА	175

Анодная характеристика лампы ГУ-29
лампы ГУ29
