Усилитель single end 6э5п-6п45с

Темброблок

В качестве темброблока использовал схему на BA3822LS. Эта микросхема имеет неплохие  параметры и доступна в продаже. У нас стоит 69 руб. Достоинства такого схемного решения — отсутствие кучи экранированных проводов и экранов, при отсутствии сигнала никаких шумов фонов и шипений ненаблюдается. Готовый темброблок подключать ко входу унч желательно через подстроечные резисторы в 100ком,т.к микросхема имеет достаточной высокий уровень усиления.

Изначально,вместо микросхемы мною использовалась аналогичная схема на двух лампах 6н3п, но в конце концов я от нее отказался в силу невозможности избавится от помех и фона в следствии слабой экранировки ламп и всей схемы из за недостаточности места в корпусе. Отмечу что блок регулировок на лампах все же звучит теплее как мне кажется. Для тех кому интересен этот вариант схема так же прилагается.

Конструкция блока питания и корпуса усилителя

Теперь о блоке питания для лампового усилителя. Взят готовый трансформатор тс270 только немного домотал витков поверх имеющихся обмоток.  Дросели взяты готовые от… непомню чего.  Или от чб телека или приемника ..питание каждого канала желательно организовать раздельное для уменьшения помех и искажений между ними.  Я использовал один выпрямитель в оба канала.

Особого желания мотать еще одну обмотку небыло ,повно как и провода в частности.  Уделил больше внимания к конденсаторам в замен.  Ничего такого замечено небыло, обошелся одной повышающей обмоткой.  Выходные трансформаторы самодельные,типа тс-20 тс-30 у кого какие есть, с подковообразным сердечником.

Мотаем таким образом: первичка 94 витка проводом 0,47 затем 900 витков первички проводом 0.18  должно получится так 94/900/94/900/94/.  Первичку соединяем в послед вторичку параллельно, между половинками железа никаких прокладок из бумаги неставим. Мажем супермоментом (секундный клей) собираем и одеваем сверху на железо бандаж если он имеется, если нет то зажимаем железо до полного высыхания клея.

Плюс такого решения — не издает шумов при работе(при условии хорошего железа и плотно уложеных обмоток), надежно держится железо а при необходимости легко разбирается — остаточно в месте склеивания ударить слегка чем нибудь тяжелым.

Для корпуса использовл листы алюминия 3мм.  Ручки регулировок это декоративные дюралевые ручку для дверей у мебели,  дырки рассверлены под нужный диаметр и одеты через термоусадку непосредственно на переменники.

Корпус покрашен автоэмалью  а половина обклеен пленкой под дерево.  Трансформатор блока питания я сделал выносным дабы уменьшить его влияние на унч.  Транс упаковал в корпус от блока питания старого копма, соединяется с усилителем 6 жильным кабелем через разьем на корпусе унч.  Кабель собран вручную.  В схеме есть неточность R40 И R29 ОБЫЧНЫЕ МЛТ-2.А ВОТ R28 R39 обязательно должны быть пятиватными!

Автор статьи и конструкции: Сэм ( dimka.kyznecovrambler.ru ).

Общие данные

Применялась в телевизионной аппаратуре для выходных каскадов строчной развёртки цветных телевизоров с диагональю экрана 59-61 см и углом отклонения 90-110 градусов, а также в выходных каскадах усилителей низкой частоты и любительских коротковолновых передатчиков. Очень близкий аналог европейской лампы EL509, но не являющаяся ее копией (отличается конструкцией катодно-подогревательного узла и имеет принципиально иную конструкцию сеток). Самая мощная лампа для бытовой аппаратуры. Заменила лампу 6П42С, имевшую недостаточную надёжность. Превосходила ГУ-50 по выходной мощности при меньшем напряжении на аноде. Среди приемно-усилительных ламп имеет самый большой допустимый ток анода — 0,8А, а эмиссионная способность катода новой лампы позволяет развивать ток до 1,2А. Одна из последних, разработанных в СССР, ламп для бытовой аппаратуры.

Катод оксидный, косвенного накала. Работает в любом положении. Выпускалась в стеклянном бесцокольном оформлении. Срок службы — не менее 500 часов. Цоколь штырьковый типа Magnoval. Штырьков 9. Надежность ламп 6П45С сильно отличалась в зависимости от выпускающего завода и особенностей выпуска партии. Значительное количество ламп не выработали и назначенного срока службы, однако было немало экземпляров, прослуживших и по много тысяч часов. В годы массового распространения телевизоров УЛПЦТ лампа 6П45С была особо дефицитной и владельцы телевизоров часто приобретали ее впрок (зачастую — не одну), несмотря на высокую для тех лет цену — около 6 рублей в начале 1980-х годов (до 1 апреля 1991 года — 9 рублей).

Лампа 6П45С. Этикетка. Лицевая сторона.

Лампа 6П45С. Этикетка. Внутренняя сторона.

Основные характеристики

• Напряжение накала — 6,3 В.
• Ток накала — 2,5 А.
• Ток анода в импульсе — 0,8 А.
• Напряжение анода на закрытой лампе — 7 кВ.
• Мощность, рассеиваемая анодом — 35 Вт.

Цоколёвка

1 и 8 — управляющая сетка, 2 и 7 — лучеобразующие пластины, 3 и 6 — экранирующая сетка, 4 и 5 — накал (подогреватель), 9 — катод, колпачок — анод.

золото — 0,028675 г

платина — 0,001508 г

Содержание цветных металлов в одной лампе

латунь — 1,3 г в верхнем выводе-колпачке

молибден — 7,5 г в сетках

никель и его сплав — 13,3 г в катоде, камере анода, пластине лучеобразующей, газопоглотителе, перемычках, бугеле.

Однотактный усилитель на лампе 6п45с

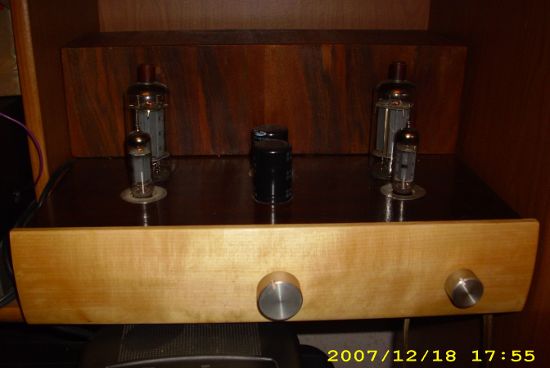

Представляю свою версию однотактного усилителя на лампе 6п45с. За основу взята схема А.Манакова.

Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе.

Я выбрал компромиссный вариант — полуавтоматическое смещение. Катодный резистор 150 Ом зашунтирован конденсатором 2200 мкф* 35 В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12 В транс от маломощного блока питания (50-200 мА) включив вторичку на накальную обмотку 6,3 В. В качестве силового использован ТС-180.

Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.

В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35 мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7 мм). Две первичные обмотки соединяются последовательно, четыре вторичные — параллельно (на нагрузку 8 Ом).

Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ. Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.

Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву… Тем не менее, вот что получилось — Fн-23 Гц. Fв-26000 Гц на уровне — 1db. Измерялось на мощности 4 Вт. Мощность до начала ограничения синусоиды (вернее- скругления) — 8 Вт. Максимальная — 12 Вт.

Нашел у Клауса статью «Варианты фиксированного смещения» и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с — напряжение смещения — 125 В подается через стабилитрон на 72 В. При изменении сетевого напряжения от 160 до 250 В мощность на аноде остается практически постоянной.

После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.

Настройка

Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165 В.

Сергей Сергеев, 13.08.2012
