Однотактный ламповый усилитель на 6П36С, 6Н2П.

Принципиальная электрическая схема усилителя:

Поводом для разработки этого усилителя послужило пожелание одного из моих друзей разработать простой усилитель -“Лофтин-Уайт” с неплохим звучанием и применением доступных многим деталей от ч/б ламповых ТВ, которые можно найти без труда на радиорынках.
По этой схеме был переделан серийный ламповый “Маг – 3,5” его хозяин отметил значительное улучшение звучания.

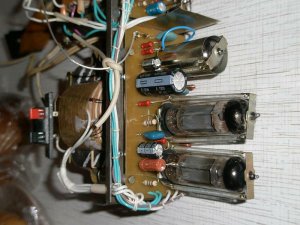

Усилитель собран на лампах 6Н2П и 6П36С.
Первый каскад выполнен по схеме с динамической нагрузкой(SRPP) для получения высокого коэффициента усиления и малого выходного сопротивления каскада. Управляющая сетка лампы выходного каскада 6П36С подключена к катоду верхней половины лампы 6Н2П.
Лампа 6П36С включена триодом.
Сигнал с входного разъёма проходит через регулятор громкости, усиливается первым каскадом, далее через “aнтизвонный” резистор R6 поступает на сетку второго каскада, усиливается им и через выходной трансформатор поступает в нагрузку.

Поскольку было поставлено условие о применении в блоке питания силового трансформатора ТС-180 без перемотки, исходя из этого условия сконструирован БП с однополупериодным выпрямлением для питания выходного каскада и удвоением напряжения для питания первого каскада, поскольку напряжение на управляющей сетке лампы второго каскада
должно быть отрицательным относительно её катода.
Поэтому в качестве сглаживающих пульсации анодного напряжения были применены электролитические конденсаторы ёмкостью 470мкФ.
В питании накалов ламп применено решение — “искусственная средная точка”. Для выранивания напряжения относительно катодов половин лампы 6Н2П применены делители напряжения R10-R17, R12-R16.

Режим ламы выходного каскада настраивается с подстроечным резистором R5, первоначально без выходной лампы, на панельке на клемме управляющей сетки нужно выставить -60В относительно контрольной точки КТ1.
Потом при выключенном питании вставить в панельку лампу 6П36С (не забудьте подключить анод) включить, прогреть усилитель в течение 5-7минут, подать анодное напряжение и выставить тем же резистором R5 падение напряжения на резисторе R9 0,08В, что соответствует току через лампу 80мА. Примерно через полчаса вывести падение напряжения на резисторе R9 до 0,1В, что соответствует току 100мА, и усилитель готов к работе.

В усилителе применены резисторы МЛТ, R13, R14 — С5-37, R2, R3, R6 – БЛП, регуляторы громкости – СП-1В 0,5Вт 47к. Электролитические конденсаторы – “TREC”. Электролитические конденсаторы нужно шунтировать бумажными или плёночными К73, К78 от 1мкФ и более.
С моей точки зрения, лампу 6Н2П лучше заменить на 6Н9С.

Выходные трансформаторы на железе ТС-180, первичная обмотка 2640 витков, провод 0,35, 6 секций, по 3 секции 440 витков на каждой катушке, секции в 2 слоя, в слое 220 витков. Вторичная обмотка 6 секций 190 витков, провод 0,38, соединены параллельно для нагрузки 8 Ом, для нагрузки 16 Ом 2секции по 90витков провод 0,7, включаемых параллельно между собой и последовательно с обмоткой 8 Ом.
Чередование слоёв на катушке:
II-I-II-I-II-I-III
I – первичная обмотка 440 витков(2слоя 220Витков).
II – вторичная обмотка 190 витков(один слой) для 8 Ом.
III – вторичная обмотка 90 витков(один слой) для 16 Ом.
Отсчёт от сердечника.
В качестве межслойной изоляции – конденсаторная бумага из конденсатора КБГ – МН, 6мкФ х 600В, межсекционной — та же в два слоя. Зазор сердечника – 0,2мМ

Выходная мощность усилителя – 6Вт при КНИ до 1,2-1.5%, в зависимости от выходной лампы, если взять б/у то до 2,5%. Частотный диапазон 20Гц-20кГц.

На главную
Еще 60 схем ламповых усилителей

Ламповый усилитель схема — идеальный звук

Ламповый усилитель схема — представленная здесь конструкция однотактного усилителя выполненного на электровакуумных лампах 6П3С, 6Н8С, никаких особых сложностей не имеет. Тем не менее этот ламповик обладает высококлассным звучанием, хотя нужно подчеркнуть, что звуковая картина несколько необычна. Это относительно многих других известных ламповых аппаратов такого класса.

Принципиальная схема лампового усилителя

В случае самостоятельного построения данного устройства по приложенной схеме, нельзя допускать отклонений от указанный параметров и значений используемых компонентов. Конструкция неоднократно тестировалась на предмет улучшения звука, вследствие чего был определен оптимальный вариант установленных деталей. Если вносить в схему какие-то изменения от себя, то вы должны знать, что это существенно влияет на звуковую сцену на выходе.

Невзирая на эти тонкости при сборке, аппарате может быть с успехом изготовлен и начинающими радиолюбителями. Это возможно по причине несложной базы применяемых электронных компонентов и эффективной схемотехники. Ламповый усилитель схема, которого здесь приведена, работает по такому принципу. Одна часть двойного триода 6Н8С соединяется по параллельной схеме, для того чтобы снизить внутреннее сопротивление.

Примененные в приборе радиодетали, в частности постоянные резисторы имею значение МЛТ, а также проволочные. Конденсаторы блокировки и для цепей разделения нужно ставить типа БМТ-2 на номинальное напряжение 400v и МБМ рассчитанных на 160v

Само по себе значение установленных емкостей не очень большие, поэтому с осторожностью можно поэкспериментировать по увеличению их номинального значения. Но опять же это необходимо делать только, когда вы неоднократно прослушаете звучание усилителя на авторской схеме

Тогда будет легче выявить какие-либо улучшения или наоборот ухудшение звука.

Источник питания выполнен с возможностью обеспечения стабилизированного напряжения для нитей накала. На этапе тестирования лампового усилителя проверялись традиционные схемы снижения фонового искажения. Но в итоге удалось получить положительный эффект только после включения в схему линейного регулируемого стабилизатора напряжения LM317T, гарантирующий идеальное звучание. Без излишних наворотов блок выпрямителя смонтирован с применением емкостей фильтра с номинальным значением 66000 F.

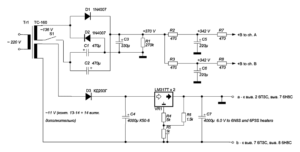

Принципиальная схема блока питания

Для получения высоковольтного напряжения была применена схема удвоения напряжения, ввиду того, что в конструкции был использован обыкновенный телевизионный трансформатор ТС 160. Задержку включения питания в цепь анода выполняет простой выключатель. До него стояла схема на демпферном диоде 6Д20П в паре с реле. Однако в процессе испытания обнаружилось, что без этого узла на лампе, звук на выходе усилителя значительно прозрачнее.

Трансформаторы на выходе в обязательном порядке нужно использовать звуковые тр-оры ТВЗ-1-9 предназначенные для работы в выходном тракте лампового усилителя. Поскольку низкая индуктивность первичной обмотки формирует серьезный провал в диапазоне нижних частот, что собственно и нужно от представленной здесь схемы. Ламповый усилитель имеет следующие характеристики, при условии, что на выходе установлены трансформаторы ТВЗ-1-9.

Частотный диапазон -3дБ; 35-22000 Гц, коэффициент нелинейных искажений 6%, шумовой фон — 90 дБ с мощностью на выходе 6 Вт. Предложенный здесь усилитель прекрасно работает в течении уже двух лет без всяких нареканий. А то, что в схеме присутствует стабилизатора напряжения LM317T, так это продуктивная замена лампы, дающая наибольший эффект.
