Двухкаскадная схема однолампового усилителя

На рис. 2 приведена двухкаскадная схема однолампового усилителя, который отличается достаточно высокой чувствительностью н обеспечивает высокое качество звучания. Он имеет чувствительность со стороны входа 250 мв.

Неискаженная мощность на выходе 1,5 вт. Полоса воспроизводимых частот 100— 7000 гц. Подобный усилитель может иайтн применение в качестве низкочастотного блока в вещательных приемниках, в радиограммофонах и других устройствах.

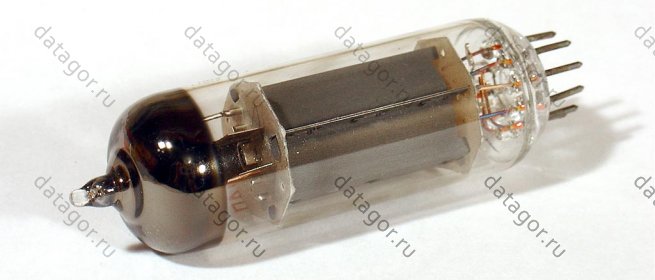

Предварительный усилитель собран по обычной реостатно-емкостной схеме на триоде лампы Л1. Потенциометр R1 выполняет функции регулятора громкости. Конденсатор С/ разделительный, он позволяет исключить влияние регулятора громкости (по постоянному току) на входную цепь лампы:

Усиленное напряжение низкой частоты выделяется на резисторе R5 и через разделительный конденсатор С3 подается на управляющую сетку пентодной части лампы, работающей в выходном каскаде.

Необходимое напряжение на экранирующую сетку поступает через гасящий резистор R9. Отрицательное смещение на управляющие сетки триодной и пентодной частей лампы Л1 образуется на резисторах R3, R4 и R10, включенных в соответствующие катодные цепи. Конденсаторы С2, С4, С5, С7 — блокировочные.

Рис. 2. Принципиальная схема очень простого однолампового усилителя на 6Ф3П.

Резистор R4 не блокируется конденсатором, вследствие чего в первом каскаде имеет место отрицательная обратная связь по переменному току, повышающая стабильность работы н качественные характеристики всего усилителя.

Нагрузкой выходного каскада служат два последовательно соединенных громкоговорителя типа 1ГД-18, которые включены в анодную цепь пентодной части лампы с помощью выходного трансформатора ТрІ.

Для получения высококачественного звучання весь усилитель охвачен отрицательной частотно-зависимой регулируемой обратной связью, которая подается с вторичной обмотки II выходного трансформатора в цепь катода триодной части лампы (на резистор R4) через звено R11, С6, R7, С8, R12, С9, R13, C10, R14 и R6.

Изменяя положение движка переменного резистора R11, можно регулировать частотную характеристику в области высоких звуковых частот. Тембр звучания в области низких частот можно изменять переменным резистором R12.

Наличие двух независимых регуляторов тембра позволяет слушателю подбирать характер звучания в соответствии с прослушиваемой программой и своим вкусом.

Питание усилителя можно производить от любого выпрямителя, обеспечивающего на выходе постоянное напряжение порядка 220— 280 в при токе 45— 50 ма.

Выходной трансформатор Тр1 выполнен на сердечнике УШ16, толщина набора 30 мм. Первичная обмотка / содержит 3000 витков провода ПЭЛ 0,12; вторичная II— 146 витков провода ПЭЛ-1 0,47.
