Опыт переделки пассивной акустики в активную. «элегия 102» + tda2030a
Содержание:
Связанные материалы
Ремонт Sven SPS-820 (взорвалась TDA2030A)…
Добрый день! Я Андрей, начинающий, стараюсь разобраться сам. Друг принёс Sven SPS-820, саб…
Стандарты измерения выходной мощности…
В этой статье вкратце рассказывается о мощности. Разъясняются такие параметры как номинальная и…
TDA8920…
TDA8920 — высококачественный усилитель мощности класса «D» с очень низким уровнем рассеяния….
«MICROLAB M-500» на прокачку до «5.1». Часть 1: дополнительные усилители и АС…
Всем датагорцам привет! Хочу поделиться ещё одним своим проектом. Я являюсь счастливым обладателем…
Напольные трехполосные АС…
Идея собрать АС родилась давно, но не было то времени, то возможности. Наконец собравшись, решил,…
УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153…
TDA7295, KA2250, TDA2030A, TC9153. Желание сделать качественный усилитель возникло давно. Выбор…
Sven SPS-820 2.1 — Схема, Datasheet, Service Manual…
Технические характеристики Sven SPS-820 Выходная мощность (RMS), Вт сабвуфер: 18 сателлиты: 2 × 10…
Гибридный усилитель для наушников c полевыми транзисторами….
Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель…
Усилитель SE 6Н6П+6С33С…
Представляю на ваш суд статью о сборке лампового SE усилителя на очень красивой лампе 6C33C. Это…
АКУСТИЧЕСКАЯ СИСТЕМА F&D SPS-800G…
В последнее время я заитересовался музыкальными записями сжатыми кодеками без потери качества. Так…
УКВ усилитель мощности на металлокерамическом триоде ГИ-7Б…
УКВ усилитель мощности на металлокерамическом триоде ГИ-7Б. УМ проектировался для мобильной УКВ ЧМ…
Болгарский зверь ЕМС 1511 (2х100Вт)…
Посчастливилось как-то моему другу достать на работе блочный усилитель ЕМС 1511 2х100 Вт. Сразу…
Сказ про Ивана-самоделыча, гусли-самогуды эмпэтришные и колоды громкоговорящия
Идея
Пришел ко мне в один прекрасный день брат жены (парню 14 лет) и сказал, хочу, мол, чтобы у меня от MP3 плеера играли колонки. Я почесал голову и сказал — хорошо, будет.
Стали думать что и как. Взгляд упал на советские колонки «Элегия 102». Выглядят красиво, звучат неплохо, а для MP3 лучше и не надо.
Вскрытие показало, что внутренности АС простенькие: ВЧ — 3ГД-3, НЧ — 6ГД-6, ВЧ пущен через конденсатор емкостью 1 мкФ. НЧ решили заменить на 25ГДН-3-4, а все остальное не трогать.
В качестве усилителя была выбрана простая схема на TDA2030A
Основные характеристики TDA2030A
| Напряжение питания, В | 12…44 |
| Пиковое значение выходного тока, А | 3,5 |
| Ток в режиме покоя, мА | 50 |
| Долговременная выходная мощность, Вт при КГ = 0.5 %, Uп = 32 B и Rн = 4 Ом | 18 |
| Долговременная выходная мощность, Вт при КНИ = 0.5 %, Uп = 32 B и Rн = 8 Ом | 12 |
| Долговременная выходная мощность, Вт при КНИ = 0.5 %, Uп = 38 B и Rн = 8 Ом | 16 |
| Суммарное значение коэффициента нелинейных искажений при Uп = 32 В, Rн = 4 Ом, F = 40 — 15000 Гц, Pвых = 0,1…14 Вт | 0.08 |
| Суммарное значение коэффициента нелинейных искажений при Uп = 32 В, Rн = 8 Ом, F = 40 — 15000 Гц, Pвых = 0,1…14 Вт | 0.08 |
| Коэффициент усиления по напряжению Аu, дБ | 26 |
| Входное сопротивление, кОм | 100 |
| Диапазон воспроизводимых частот, Гц | 20…25000 |
Примененные детали усилителя
| C1 | 0,47 мкФ |
| C2 | 2,2 мкФ, 50 В |
| C3 | 22 мкФ, 50 В |
| C4 | 1000 мкФ, 50 В |
| C5, C7 | 0,1 мкФ, 50 В |
| C6 | 2200 мкФ, 50 В |
| DA1 | TDA2030А |
| R1, R2, R4, R5 | 100 кОм |
| R3 | 4,7 кОм |
| R6 | 1 Ом |
| VD1, VD2 | 1N4001 |
Почему эти МС? Потому, что я как то купил штук 15 и теперь потихоньку собираю. Т. к. играть все должно от mp3-плеера, с регулятором громкости было решено не заморачиваться, хотя можно было элементарно переменный резистор поставить.
Переделанная колонка изнутри

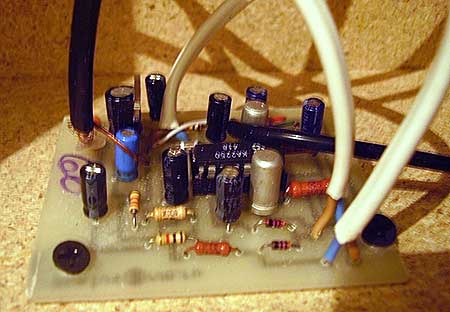

Готовые блоки, как вы можете видеть разместились по бокам корпуса.
Питается усилитель от трансформатора с одной вторичной обмоткой на 22В, этого вполне хватает.
Задняя панель
Задняя панель получилась аскетичная — только разъем под сетевой провод, выключатель и гнездо для подключения второй колонки.
Личные впечатления
Какие впечатления от работы: играют превосходно, фона нет! Что удивительно, ведь я не экранировал блоки усилителей. Когда-то,где-то я читал, что однополярное включение данной МС убивает звук — не верьте, пока сами не сделаете не поймете.
Немного дегтя!
Но в бочке меда всегда есть ложка дегтя — стенки корпусов слишком тонкие (10—12 мм), и при большой громкости начинают звенеть.
А в целом — один вечер работы и активные мониторы готовы.
