Схема лампового умзч дьеря плахтовича на пентодах 807, г-807 (60 вт)

ИСТОЧНИК ПИТАНИЯ

Единственное, чего не хватает, чтобы усилитель обрел законченный вид — это источника питания. При
катодном токе выходного каскада, равном 60 мА, токе входного каскада 5,3 мА и токе через стабилитроны
20 мА, общее потребление по цепи +450 В составит примерно 150 мА на оба канала. Для своего усилителя
я взял силовой трансформатор на 175 мА. Если же вы захотите организовать раздельные по каналам стабилизаторы
питания вторых сеток, то лучше будет применить 200-мА трансформатор.

Расчетное значение анодного питания равно 450 В. На кенотроне 5AR4 упадет около 37 В, следовательно
можно использовать трансформатор с двумя обмотками по 350 В. Под нагрузкой анодное напряжение окажется
равным 461 В. Кстати, новые российские 5AR4 Sovtek очень хорошо заменяют классические 5AR4 Mullard.
Падение напряжения у них примерно одинаковое, однако, первые быстрее разогреваются и звучат немного
лучше. Это в большей степени относится к серийному варианту 5AR4 Sovtek, чем к появившимся ранее опытным
образцам.

Определенного внимания заслуживают газоразрядные стабилитроны. В наше врем этот тип приборов встречается
довольно редко и мне, например, было сложно найти какую-нибудь информацию по их применению. Серьезный
вопрос возник по поводу перемычки между выводами 3 и 7. Я думал, что это специальный электрод, подача
напряжения на который облегчает зажигание разряда в лампе. Ситуацию прояснил разговор с Ned Carlson
из Triode Electronics — человеком глубочайших познаний в ламповой технике. Оказалось, что эта перемычка
включается последовательно в цепь питания схемы, чтобы исключить подачу повышенного напряжения, когда
стабилитрон вынут из панели или поврежден

Кроме того, нужно обратить внимание на величину тока стабилитрона
— иначе вы не получите хорошей стабильности выходного напряжения. Этот момент очень важен для пентодных
усилителей, ибо нестабильность напряжения на второй сетке резко ухудшает качество басов

При работе стабилитрон OD3 светится красивым пурпурным свечением и представляет собой величественную
картину.

Принципиальная схема

Левый по схеме триод V1a — усилитель напряжения, нагруженный на фазонвертор V1b с разделенной (R5, R6) нагрузкой. В катод V1a с вторичной обмотки выходного трансформатора через R23 подается напряжение общей ООС глубиной 14 дБ.

Высокая степень симметрии раскачки выходных ламп VЗ, V4 обеспечена драйвером на V2, выполненном по схеме дифференциального усилителя с общей катодной нагрузкой R10.

Такое решение (по сравнению с часто применяемыми двумя раздельными каскадами усиления) обеспечивает автоматическую компенсацию неточности фазорасщепления каскада с разделенной нагрузкой.

Выходной двухтактный каскад работает в режиме класса АВ с начальным анодным током 15 мА и фиксированным сеточным смещением (регулируется в пределах -25…-62 В триммером R4 — см. далее схему блока питания на рис. 2), анодным напряжением 700 В и напряжением второй сетки 350 В.

В таких условиях крутизна 807 составляет 6 мА/В, а оптимальная анодная нагрузка (Raa) 7 кОм трансформируется в стандартную нагрузку 8 Ом посредством Tr1.

Рис. 1. Схема 60-ваттного лампового усилителя мощности НЧ (УМЗЧ) на аналогах 6Н23П и Г-807.

Детали и конструкция

Конструктивное исполнение обмоток последнего показано на рис. 3. Он выполнен на Ш-образном магнитопроводе SM-102b (площадь около 36 см2).

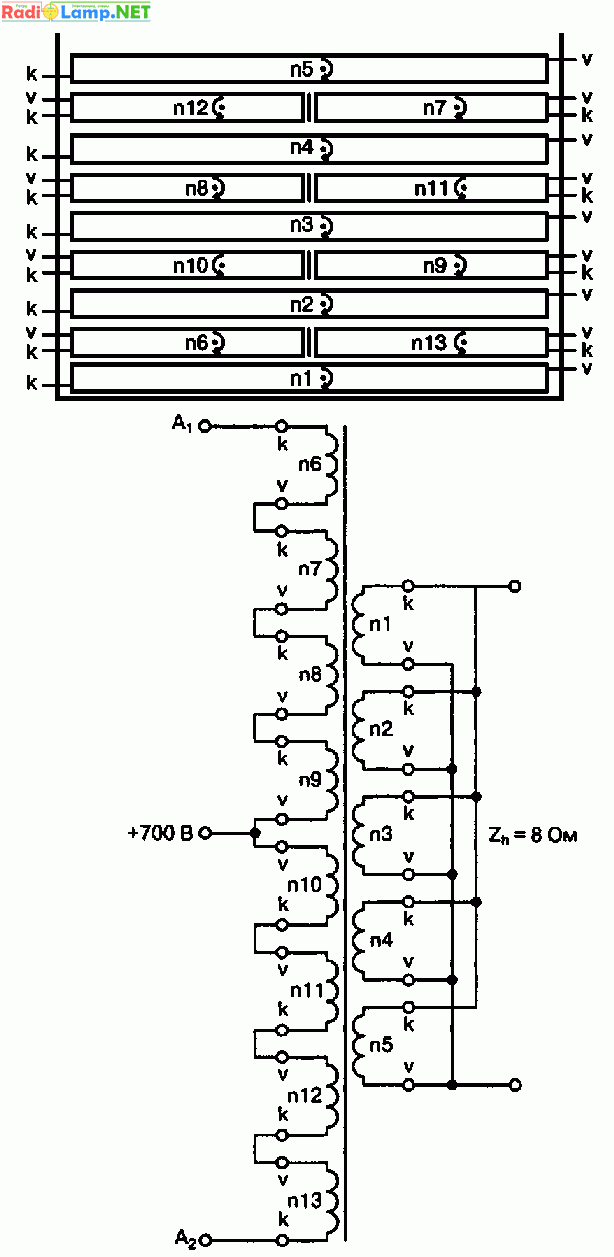

Рис. 3. Конструктивное исполнение обмоток Tr1 для схемы лампового УМЗЧ.

Каждая из последовательно соединенных секций первичной обмотки n6—n1З состоит из 262 витков ПЭВ-0,3» а каждая из параллельно соединенных секций вторичной пі—n5 — по 75 витков ПЭЛ-0,5.

Сетевой трансформатор также выполнен на магнитопроводе SM-102b:

• первичная обмотка n1 содержит 390 витков ПЭВ-0,7;
• вторичные обмотки n2 — 450 ПЭВ-0,35, nЗ— 490 ПЭВ-0,35, n4 и n6— 11 ПЭЛ-1,2, n5 — 18 ПЭЛ-0,5, n7 — 100 ПЭЛ-0,2.

ОТ РЕДАКЦИИ

Вашему вниманию представлен еще один подход к проблеме создания ламповых усилителей, также заслуживающий
серьезного внимания.

Желающим повторить эту конструкцию можем рекомендовать следующие отечественные компоненты: лучевой
тетрод 807 имеет полный отечественный аналог Г807. Двойной триод 6072А можно заменить на 6Н4П, 6Н23П
с соответствующим перерасчетом номиналов резисторов каскада. Кенотрон 5AR4 аналогичен 5ЦЗС (можно 5Ц9С),
а стабилитроны ОСЗ и OD3 — СГ4С и СГЗС. Существенные трудности могут возникнуть с изготовлением выходного
трансформатора. Возможно, рекомендации нашего журнала по их расчету помогут Вам. Пассивные элементы
схемы лучше всего отобрать по результатам их прослушивания. Заведомо приличное звучание можно получить
от резисторов С5-61, Р2-67 (металлофолыовых), ВС (углеродистых) и конденсаторов К40У-9. СГМ-3, ФТ-2,
ФТ-3 (для цепей сигнала), К78-6 (для катодной цепи) и МБГО (МБГЧ, МБГВ, К75-40Б) — для фильтра питания.

При определении коэффициента демпфирования (или выходного сопротивления, однозначно с ним связанного)
автор допустил неточность. Истинное значение выходного сопротивления усилителя составит примерно 40 — 60 Ом
(оно может быть вычислено приближенно, как Ri к2тр, где Ri -внутреннее сопротивление Г807, ктр — коэффициент
трансформации).

Если Вы изготовите подобный усилитель, напишите нам о результатах своей работы, трудностях и успехах
при изготовлении и настройке. Будем рады Вашим письмам, вопросам, мнениям.

Над переводом трудился Д. Андронников

* — Кроме усиления, это еще и среднее значение напряжения выходного сигнала на первичке трансформатора

Часть []  []

Вестник А.Р.А. №2

К ПОДБОРУ КОМПОНЕНТОВ

Хватит математики! Опустимся с небес на грешную землю электронных компонентов. Я люблю их повыбирать
и всегда останусь таковым. Проведя многие часы за прослушиванием кабелей, резисторов, конденсаторов,
я искренне полюбил продукцию HOLCO. Для антипаразитных резисторов в цепях сеток лучше всего подошли
углеродные Alien Bradley 1 кОм, а для анодной нагрузки V1 Roederstein, поскольку он способен рассеивать
значительную мощность. Все сопротивления катодных цепей — Clarostat 5 Вт 1% — проволочные безындуктивные.
Подстроечник RX1 — многооборотный Spectrol, 3 Вт мощностью. Все оставшиеся резисторы — HOLCO, 0,5 Вт.
Пленочные конденсаторы — Mit PPFX, за исключением С2 (MIAL) и конденсаторов большой емкости (Solen Fast Caps).
Мне no-настоящему нравятся PPFX-ы и, на мой взгляд, только конденсаторы RTX звучат несколько лучше;
правда, они вдвое дороже. Монтаж усилителя выполнен с помощью Kimber Kable TCSS20, за исключением входной
цепи, где я применил кабель Cardas Twinax.

А теперь небольшое отступление о дилерах радиокомпонентов. Слушайте больше сами, а не ходите вослед
за разработчиками и не звоните экспертам типа Ned Carlson каждый раз, как только вы что-то не можете
определить самостоятельно. Сходите в библиотеку, изучите литературу. Но если вам нужен совет продавца,
то получив его, купите что-нибудь. Эти люди не сидят сложа руки в ожидании ваших вопросов, у них есть
свои дела и их время — их деньги. Совет квалифицированного продавца не дешев. Он должен постоянно что-то
изучать, работать, тестировать с полной самоотдачей и его понимание вопроса заработано «потом и кровью’…

Каждый новый проект порождает вечную проблему: редко какой аппарат хорошо работает с первого включения.
В этом усилителе я наблюдал самовозбуждение в правом канале, хотя оба канала абсолютно идентичны. Пришлось
заменить все детали, даже выходной трансформатор. И что же? «Свист» исчез только при замыкании входа
на «землю». Оказалось, что входной экранированный кабель проходил слишком близко к выходному трансформатору
и наводка от него проникала на вход, создавая паразитную обратную связь.. Заземление оплетки кабеля
у входного разъема полностью устранило этот дефект. Век живи — век учись! Ну а теперь давайте послушаем
музыку…

ВХОДНОЙ КАСКАД

Теперь обратимся к входной части усилителя. Нам нужно получить усиление 15-18 раз с хорошим отношением
сигнал/шум и способностью раскачать цепь сетки 807-й лампы с сопротивлением утечки 332 кОм.

Ознакомившись с номенклатурой двойных триодов, мы увидим, что имеются лампы с величиной m равной
20, 40, 60 и 100. Значение m=20 слишком близко к необходимой величине коэффициента усиления, а m=100
слишком велико и получить К=18 без глубокой ООС невозможно. Остаются два варианта m=40 и m=60. Хотя
многие разработчики с симпатией относятся к семейству ламп 12АТ7, мне эти лампы не по душе из-за своих
звуковых особенностей.

Как-то, разговаривая с одним из редакторов, мы затронули тему усилителей Ongaku. И я спросил себя —
а как насчет серии 12AY7, ведь лампа 6072А, промышленный вариант 12AY7, применяемая на входе Ongaku,
хороша собой и вполне доступна. Значение ц у 6072А составляет 44, а максимальная мощность рассеяния
на каждом из анодов 1,65 Вт. Попробуем использовать 6072А при токе каждого анода в 2,5 мА и анодном
напряжении 200 В. Включив нити накала параллельно, цепь подогревателя можно питать от напряжения 6,3В.

Параллельное включение обеих половин лампы имеет много достоинств: внутреннее сопротивление снижается
в 2 раза, возрастает усиление каскада, снижается шум. Все это очень хорошо для входного каскада. Кроме
того, 6072А отбирается по минимальному микрофонному эффекту и уровню собственных шумов, так что применение
такой лампы вполне естественно.

Рабочую точку 6072А я выбрал исходя из усиления каскада. Поскольку для питания его требуется напряжение
около 400 В, то можно использовать уже имеющееся напряжение Ua = 450 В, развязав каскады фильтром R8 СЗ.
Ток покоя каждой половины принимаем равным 2,5 мА, т.е. всего 5 мА. Напряжение смещения устанавливаем
в пределах 2,5 — 3,5 В, чтобы заведомо избежать ограничения сигнала во входной цепи. При таких условиях
напряжение на аноде оказывается равным 200 В. Резистор катодного смещения в 681-ом создает напряжение
смещения в 3,4 В. Оставив его незашунтированным, мы получим местную ООС глубиной 3,8 дБ.

Анодный резистор определяем исходя из падения на нем напряжения 400 — 200 = 200 В. Я выбрал Roederstein
MK8 мощностью 2 Вт сопротивлением 38,3 кОм. Подставив полученные эначения резисторов в уравнение (5),
вычисляем коэффициент усиления. Он будет немного больше 18,7 раз. Хорошо, эта величина чуть превышает
то, что мы рассчитали ранее, но вполне возможно ее уменьшение за счет разброса параметров ламп. Кроме
того, определенные потери имеются и в выходном трансформаторе.

Компенсирующая цепь R5 С2 используется для улучшения работы усилителя. Насколько мне известно, этот
тип компенсации впервые был применен в усилителях Williamson. Для себя этот фокус я открыл с подачи
Erno Borbely, который обосновал пользу компенсации и представил уравнение для расчета величины R5:

R5 = R4xO,12

Значение емкости С2 определяется экспериментально при подаче на вход усилителя прямоугольного сигнала
частотой 1 кГц и наблюдения формы выходного сигнала на нагрузке. Подбором емкости С2 добиваемся наилучшей
формы выходного напряжения. Для резистора 4,64 кОм, который я установил в своем усилителе, оптимальная
величина С2 оказалась равной 820 пФ. Увеличение ее до 1000 пФ вызвало затягивание фронтов, а уменьшение
до 680 пФ-появление выбросов.
