Tea2025 — схема включения
Схема усилителя на ТЕА2025
Интегральная микросхема TEA2025 является звуковым усилителем в 16-выводном пластиковом корпусе. Он изначально предназначен для использования в портативных кассетных плеерах и радиоприемниках, но может быть с успехом использован и для изготовления качественного усилителя стереофонического звучания, и для других нужд. Для этого в его обвязку требуется установить совсем не много электронных компонентов и он готов к работе. Схема цоколёвки TEA2025 и её использование для стереофонического воспроизведения звука приведены ниже.
Устройство имеет максимальный коэффициент усиления до 45 дБ. Однако, он может быть снижен за счет размещения внешней RC цепи обратной связи между выводами (6 и 11 ножки) и землёй. В таблице рекомендуется не снижать усиление ниже 36 дБ. Для того, чтобы получить максимальный коэффициент полезного действия, необходимо использовать R=0 и C=100 мкФ (как изображено на схеме выше) между обратной связью и землёй. Низкая частота среза (fL) выходного сигнала зависит от сопротивления нагрузки (динамика, RL) и выходного конденсатора ёмкостью в 470 мкФ. Если сопротивление динамика 4 Ом, то будет низкая частота среза.
Интересной особенностью микросхемы TEA2025 является то, что она имеет встроенную схему тепловой защиты. Если будет нужно использовать усилитель на полную мощность (5 Вт), то на микросхему необходимо установить радиатор охлаждения. Если его не будет, а внутренняя тепловая защита, тем не менее, сумеет не допустить повреждения микросхемы в следствии перегрева, всё равно выходная мощность усилителя однозначно снизиться из-за чрезмерной температуры нагрева полупроводникового перехода. На стадии ввода усилителя в эксплуатацию может быть использован потенциометр сопротивлением 10 — 20 кОм.
Конденсаторы на входе ёмкостью 0,22 мкФ устранят шум от него. Конденсаторы 0,15 мкФ нужны на выходе для обеспечения стабильности частоты. Использование конденсаторов другой ёмкости может привести к нежелательным искажениям звука на выходе. Длинные соединительные провода и контуры заземления в цепи также могут вызвать искажения, поэтому хорошая компоновка PCB цепи очень важна. Эта схема была собрана на печатной плате размером 5 х 9 см, как показано на изображении ниже.
Плата устанавливается внутри пластикового корпуса размером 6 х 11 см и производятся необходимые соединения с ней (блока питания, динамиков и входных разъемов) при помощи проводов. Напряжение питания собранного усилителя составляет от 3 до 12 вольт. В данном конкретном случае усилитель был запитан от аккумулятора напряжением 9,6 вольт.
Стереофонический усилитель на TEA2025 вышел удачным, что, безусловно, приятно.
Понравилась схема — лайкни!
УСИЛИТЕЛИ НА ЛАМПАХ УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ
УСИЛИТЕЛИ НА МИКРОСХЕМАХ СТАТЬИ ОБ УСИЛИТЕЛЯХ
Схема усилителя
Схема не содержит каких-либо дорогостоящих или дефицитных деталей. Конденсаторы С3 и С4 в ней – разделительные, хоть усилитель и не из разряда Hi-Fi, их всё же желательно взять плёночные. Их ёмкость при желании можно повысить с 220 нФ до 0,5 – 1 мкФ, слегка поднимется уровень низких частот. Р1/A и Р1/B на схеме – сдвоенный переменный резистор (потенциометр), с его помощью регулируется громкость. Его номинал не столь критичен, можно брать в пределах 10-50 кОм. Диод D1 служит для защиты схемы от переполюсовки, ведь в случае подачи напряжения не той полярности на микросхему она сразу же сгорит. Диод предотвратит подобные несчастные случаи. Все конденсаторы на схеме нужно брать на напряжение не меньшее, чем напряжение питания усилителя. Динамики могут иметь сопротивление 4 Ома или выше. При этом стоит учитывать, что чем ниже сопротивление динамиков, тем больше будет мощность усилителя. Самый оптимальный вариант – 8 Ом. В процессе работы микросхема может слегка нагреваться, это нормально, ведь её корпус не предусматривает установку радиатора.
Сборка усилителя на микросхеме TEA2025b
Создание любого электронного устройства начинается с изготовления печатной платы, сделать её в домашних условиях можно методом ЛУТ.Скачать плату:
Файл с рисунком печатной платы к статье прилагается, отзеркаливать перед печатью не нужно. Плата выполняется на кусочке текстолита размерами 60х35 мм. Метод ЛУТ не раз описывался в интернете, я приведу лишь несколько фотографий процесса создания печатной платы.

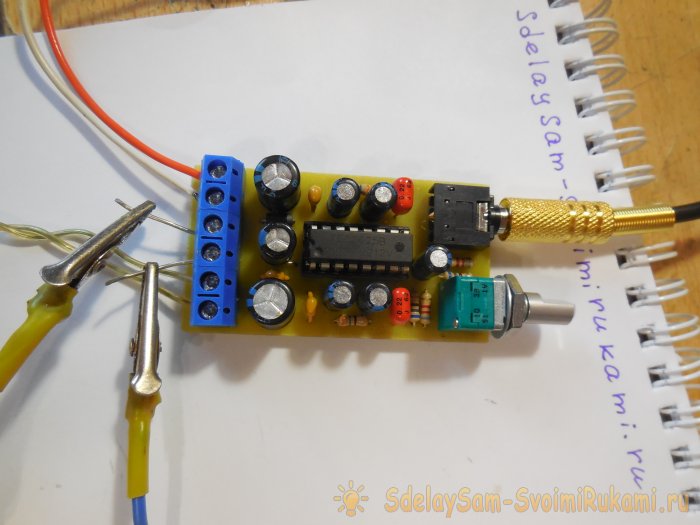

После того, как плата готова, можно запаивать в неё детали. Провода питания и выходы на динамики желательно не впаивать в плату, а подключить с помощью клеммников. Сигнальный провод для удобства подключается к плате при помощи разъёма jack 3,5. Провод от источника звука до платы усилителя обязательно должен быть экранированным, иначе не избежать посторонних шумов.
Несколько слов о питании. Оптимальное напряжение питания данного усилителя составляет 9 вольт. Работать он будет уже начиная с 3-х вольт, однако выходная мощность при этом будет значительно меньше. В режиме покоя, т.е. когда на вход не поступает никакой сигнал, потребление усилителя составляет примерно 40-50 мА при напряжении питания 9 вольт. При подаче сигнала на вход, потребление повышается до уровня 150-200 мА. Перед первым включением обязательно нужно отключить динамики, в разрыв питающего провода включить амперметр и замерять ток, потребляемый схемой. Если он значительно выше 50 мА, а микросхема быстро нагревается, значит нужно искать ошибку в монтаже. Если потребляемый ток вовсе равен нулю, значит схема не работает, также нужно искать ошибку и проверять правильность подключения питания. Если при первом включении без динамиков ничего не взорвалось, а ток потребления в норме, то можно подключать динамики и подавать на вход сигнал. Источником сигнала для усилителя может служить плеер, компьютер, телефон, любое устройство, имеющее линейный выход.Таким образом, на микросхеме TEA2025b можно построить не сложный, не требующий настройки усилитель. Он потребляет небольшой ток, имеет малое тепловыделение, а значит ему самое место в переносных аудиосистемах или простых компьютерных колонках, где не требуется сверхкачественное звучание. Успешной сборки!
