Характеристики и схема включения tl431

Схема для блоков на 15 В

Стабилитрона TL431 схема включения через блок на 15 В осуществляется при помощи одноступенчатого преобразователя. В свою очередь, модулятор подходит с емкостью на уровне 5 пФ. Резисторы применяются исключительно селективного типа. Если рассматривать модификации с триггерами, то параметр порогового напряжения не превышает 3 Вт. Точность стабилизации находится в районе 3%. Фильтры для системы подходят как открытого, так и закрытого типа.

Также важно отметить, что в цепи может устанавливаться расширитель. На сегодняшний день модели выпускаются в основном коммутируемого типа

У модификаций с трансиверами проводимость тока не превышает 4 мк. В данном случае показатель чувствительности стабилитрона колеблется в районе 30 мВ. Выходное сопротивление при этом достигает примерно 80 Ом.

Стабилитроны серии ACLP

Стабилитронов TL431 схема включения имеет векторные или скалярные преобразователи. Если рассматривать первый вариант, то уровень рабочего тока составляет не более 4 А. В данном случае точность стабилизации составляет примерно 4%. Для усиления сигнала используются триггеры, а также тиристоры.

Если рассматривать схему подключения со скалярным преобразователем, то модуляторы применяются с емкостью около 6 пФ. Непосредственно транзисторы используются резонансного типа. Для усиления сигнала подойдут обычные триггеры

Также важно отметить, что показатель чувствительности устройства колеблется в районе 20 мВ

Примечания

1. The voltage regulator handbook / ed. J. D. Spencer, D. E. Pippinger. — Texas Instruments, 1977. — P. 82, 86, 132. — 198 p. — ISBN 9780895121011.
2. Первая техническая документация на серийные TL431 датирована июлем 1978 года. См.
3. ↑ , p. 384.
4. ↑ , p. 388.
5. ↑ , p. 19.
6. , p. 20: «virtual internal pin».
7. , pp. 383, 385—386.
8. ↑ , p. 20.
9. ↑ , p. 387.
10. ↑ , p. 383.
11. ↑ , p. 154.
12. ↑ , p. 78.
13. , p. 93.
14. ↑ , с. 221.
15. ↑ , p. 14.
16. ↑ , pp. 5—13.
17. , pp. 7—5, 7—6, 7—7.
18. ↑ , p. 94.
19. ↑ , p. 4.
20. , p. 25.
21. , p. 1.
22. ↑
23. ↑ , p. 2.
24. , pp. 3—4.
25. , pp. 5—13, 16.
26. , p. 24.
27. , p. 4.
28. , p. 6.22.
29. ↑
30. , p. 393.
31. , pp. 1, 2.
32. , p. 29.
33. , p. 28.
34. , p. 392.
35. ↑ , p. 2.
36. , p. 3.
37. , pp. 396—397.
38. , pp. 397—398.
39. , p. 4.
40. ↑ , p. 22.
41. ↑ , p. 23.
42. , p. 1.
43. ↑ , p. 3.
44. ↑
45. ↑
46. ↑ Clements G. TL431 Multivibrator // Elektor. — 2009. — № July/August. — P. 40—41.
47. , p. 6.21.
48. , p. 1.
49. , p. 2.
50. ↑ , p. 3.
51. , p. 4.
52. , pp. 7, 8.
53. , p. 17.
54. ↑ , p. 153.
55. , p. 157.
56. . Texas Instruments (2014).
57. , p. 155.
58. . On Semiconductor (2009).

Нестандартные варианты и функциональные аналоги

Микрофотографии кристаллов TL431 трёх разных производителей в одном масштабе. Крупнейшая светлая область каждого кристалла — ёмкость частотной компенсации, крупная гребенчатая структура рядом с ней — выходной транзистор, группы «лишних» контактных площадок — технологические контакты для ступенчатой подстройки на заводе-изготовителе

Микросхемы различных производителей, выпускаемые под именем TL431 или под близкими к нему именами (KA431, TS431 и т. п.), могут существенно отличаться от оригинальной TL431 производства Texas Instruments. Иногда различия вскрываются лишь опытным путём, при испытаниях ИС в недокументированных режимах; иногда они явно декларируются в документации производителей. Так, TL431 производства Vishay отличается аномально высоким, порядка 75 дБ, коэффициентом усиления напряжения на низких частотах. Спад коэффициента усиления этой ИС начинается на отметке 100 Гц. В диапазоне частот свыше 10 кГц частотная характеристика TL431 Vishay приближается к стандарту; частота единичного усиления, около 1 МГц, совпадает со стандартной. Микросхема ШИМ-контроллера SG6105 содержит два независимых стабилизатора, заявленные как точные аналоги TL431, но их предельно допустимые I_KA и U_KA составляют лишь 16 В и 30 мА; точностные характеристики этих стабилизаторов заводом-изготовителем не тестируются.

Микросхема TL430 — исторический функциональный аналог TL431 с опорным напряжением 2,75 В и предельно допустимым током катода 150 мА, выпускавшийся Texas Instruments только в корпусе для монтажа в отверстия. Встроенный бандгап TL430, в отличие от одновременно выпущенной TL431, не был скомпенсирован по температуре и был менее точен; в выходном каскаде TL430 не было защитного диода. Выпускаемая в XXI веке микросхема TL432 представляет собой обычные кристаллы TL431, упакованные в корпуса для поверхностного монтажа с нестандартной цоколёвкой.

В 2015 году Texas Instruments анонсировала выпуск ATL431 — функционального аналога TL431, оптимизированного для работы в экономичных импульсных стабилизаторах. Рекомендованный минимальный ток катода ATL431 составляет всего 35 мкА против 1 мА у стандартной TL431 при тех же предельных значениях тока катода (100 мА) и напряжения анод-катод (36 В). Частота единичного усиления сдвинута вниз, до 250 кГц, чтобы подавить усиление высокочастотных помех. Совершенно иной вид имеют и графики граничных условий устойчивости: при малых токах и напряжении анод-катод 15 В схема абсолютно устойчива при любых значениях ёмкости нагрузки — при условии использования высококачественных малоиндуктивных конденсаторов. Минимальное рекомендованное сопротивление «антизвонного» резистора — 250 Ом против 1 Ом у стандартной TL431.

Помимо микросхем семейства TL431, по состоянию на 2015 год широко применялись всего лишь две интегральные схемы параллельных стабилизаторов, имеющие принципиально иную схемотехнику, опорные уровни и предельные эксплуатационные характеристики:

• Биполярная ИС LMV431 производства Texas Instruments имеет опорное напряжение 1,24 В и способна стабилизировать напряжения до 30 В при токе катода от 80 мкА до 30 мА;
• Низковольтная КМОП-микросхема NCP100 производства On Semiconductor имеет опорное напряжение 0,7 В и способна стабилизировать напряжения до 6 В при токе катода от 100 мкА до 20 мА.

Схемотехника устройств на LMV431 и NCP100 аналогична схемотехнике устройств на TL431.

Точностные характеристики

Зависимость опорного напряжения от температуры. Допустимые интервалы технологического разброса и температурного дрейфа для наименее точного варианта с начальным отклонением ±2 %

Паспортная величина опорного напряжения U_REF=2,495 В определяется и тестируется заводом-изготовителем при токе катода 10 мА, замыкании управляющего входа на катод и температуре окружающей среды +25 °C. Порог переключения (точка В на передаточной характеристике) и порог перехода в режим высокой крутизны (точка С) не нормируются. Фактическое опорное напряжение, которое устанавливает конкретный экземпляр TL431 в конкретной схеме, может быть и больше, и меньше паспортного, в зависимости от четырёх факторов:

• Технологический разброс. Допустимый разброс U_REF при нормальных условиях составляет для различных серий TL431 не более ±0,5 %, не более ±1 % или не более ±2 %;
• Температурный дрейф. Зависимость опорного напряжения бандгапа от температуры имеет форму плавного горба. Если характеристики конкретной микросхемы точно соответствуют конструкторскому расчёту, то вершина горба наблюдается при температуре около +25°С, а U_REF при нормальных условиях точно равно 2,495 В; выше и ниже отметки +25°С U_REF плавно снижается на несколько мВ. Для микросхем с заметным отклонением характеристик от расчётных горб сдвигается в области высоких или низких температур, а сама зависимость может принимать монотонно спадающий или монотонно возрастающий характер. Отклонение фактического U_REF от паспортных 2,495 В во всех случаях не превышает нескольких десятков мВ;
• Влияние напряжения анод-катод (U_KA). С ростом U_KA опорное напряжение TL431, необходимое для поддержания фиксированного тока катода, снижается с типичной скоростью в 1,4 мВ/В (но не более 2,7 мВ/В). Величина, обратная этому показателю, — примерно 300…1000 (50…60 дБ) — есть верхний предел коэффициента усиления напряжения в области низких частот;
• Влияние тока катода. С ростом тока катода, при прочих равных условиях, U_REF возрастает со скоростью примерно 0,5…1 мВ/мА, что соответствует крутизне преобразования в 1…2 А/В.

Индикатор низкого напряжения

Разница данной схемы от предшествующей в
том, что светодиод подключен по иному. Данное подключение именуется
инверсным, так как светодиод светится  только когда микросхема
TL431 заперта.

Если же контролируемое значение
напряжения превосходит уровень, определенный делителем Rl и R2,
микросхема TL431 открывается, и ток течет через сопротивление R3 и
выводы 3-2 микросхемы TL431. На микросхеме в этот момент существует
падение напряжения около 2В,  и его явно не хватает для свечения
светодиода. Для стопроцентного предотвращения загорания светодиода в его
цепь дополнительно включены 2 диода.

В момент, когда исследуемое величина
окажется меньше порога определенного делителем Rl и R2, микросхема TL431
закроется, и на ее выходе потенциал будет значительно выше 2В,
вследствие этого светодиод HL1 засветится.

Частотные характеристики

Амплитудно-частотная характеристика (АЧХ) TL431, скомпенсированная встроенной миллеровской ёмкостью выходного каскада, в первом приближении описывается уравнением фильтра нижних частот первого порядка; простейшая частотно-зависимая модель схемы состоит из идеального преобразователя напряжения в ток, выход которого зашунтирован ёмкостью в 70 нФ. При работе на типичную резистивную нагрузку сопротивлением 230 Ом спад АЧХ стандартной TL431 начинается на отметке 10 кГц, а расчётная частота единичного усиления, не зависящая от сопротивления нагрузки, составляет около 2 МГц. Из-за явлений второго порядка АЧХ в области высших частот спадает быстрее, чем предсказывает модель, поэтому реальная частота единичного усиления составляет всего 1 МГц; на практике это различие не имеет значения.

Скорости нарастания и спада I_KA, U_KA и время установления U_REF не нормируются. По данным Texas Instruments, при включении питания U_KA быстро возрастает до ≈2 В и, временно, примерно на 1 мкс, останавливается на этом уровне. Затем в течение примерно 0,5…1 мкс происходит заряд встроенной ёмкости, и на катоде устанавливается постоянное стабилизированное U_KA.

Шунтирование анода и катода TL431 ёмкостью может приводить к самовозбуждению. При малых (не более 1 нФ) и при больших (свыше 10 мкФ) ёмкостях TL431 устойчива; в области 1 нФ…10 мкФ самовозбуждение вероятно. Ширина области неустойчивости зависит от сочетания I_KA и U_KA. Наихудшим с точки зрения устойчивости является сочетание малых токов и малых напряжений; напротив, при больших токах и напряжениях, когда рассеиваемая микросхемой мощность приближается к предельной величине, TL431 становится абсолютно устойчивой. Однако даже стабилизатор относительно высокого напряжения может самовозбуждаться при включении, когда напряжение на катоде ещё не поднялось до штатного уровня.

Публикуемые в технической документации графики граничных условий устойчивости являются, по признанию самой Texas Instruments, неоправданно оптимистичными. Они описывают «типичную» микросхему при нулевом , тогда как на практике следует ориентироваться на запас по фазе не менее 30°. Для подавления самовозбуждения обычно достаточно включить между анодом TL431 и ёмкостью нагрузки «антизвонное» сопротивление в 1…1 000 Ом; его минимальная величина определяется сочетанием ёмкости нагрузки, I_KA и U_KA.

TL431 в схеме со звуковой индикацией

Помимо приведенных световых устройств,
на микросхеме TL431 можно смастерить и звуковой индикатор. Схема
подобного устройства приведена ниже.

Данный звуковой сигнализатор можно
применить в качестве контроля за уровнем воды в какой-либо емкости.
Датчик представляет собой два нержавеющих электрода расположенных друг
от друга на расстоянии 2-3 мм.

Как только вода коснется датчика,
сопротивление его понизится, и микросхема TL431 войдет в линейный режим
работы через сопротивления R1 и R2. В связи с этим  появляется
автогенерация на резонансной частоте излучателя и раздастся звуковой
сигнал.

Схема включения для блоков на 10 В

Схема включения стабилитрона в блок питания подразумевает использование одноступенчатого либо векторного преобразователя. Если рассматривать первый вариант, то модулятор подбирается с емкостью на уровне 4 пФ. В данном случае триггер используется лишь с усилителями. Иногда для повышения чувствительности стабилитрона применяются фильтры. Пороговое напряжение цепи в среднем составляет 5.5 Вт. Рабочий ток системы колеблется в районе 3.2 А.

Параметр стабилизации, как правило, не превышает 3%. Если рассматривать схему с векторным преобразователем, то тут не обойтись без трансивера. Использоваться он может либо открытого, либо хроматического типа. Модулятор устанавливается с емкостью на уровне 5.2 пФ. Расширитель встречается довольно редко. В некоторых случаях он способен повысить чувствительность стабилитрона

Однако важно учитывать, что тепловые потери элемента значительно возрастают

TL431 в схеме со звуковой индикацией

Помимо приведенных световых устройств,
на микросхеме TL431 можно смастерить и звуковой индикатор. Схема
подобного устройства приведена ниже.

Данный звуковой сигнализатор можно
применить в качестве контроля за уровнем воды в какой-либо емкости.
Датчик представляет собой два нержавеющих электрода расположенных друг
от друга на расстоянии 2-3 мм.

Как только вода коснется датчика,
сопротивление его понизится, и микросхема TL431 войдет в линейный режим
работы через сопротивления R1 и R2. В связи с этим  появляется
автогенерация на резонансной частоте излучателя и раздастся звуковой
сигнал.

Включение устройства на 3.3 В

У стабилитрона TL431 схема включения на 3.3В подразумевает использование одноступенчатого преобразователя. Резисторы для передачи импульса применяются селективного типа. Еще у стабилитрона TL431 схема включения 3.3 вольта имеет модулятор небольшой емкости. Чтобы снизить риск коротких замыканий, применяют предохранители. Устанавливаются они, как правило, за стабилитронами.

Для усиления сигнала не обойтись без фильтров. В среднем пороговое напряжение колеблется в районе 5 Вт. Рабочий ток системы составляет не более 3.5 А. Как правило, точность стабилизации не превышает 3%

Также важно отметить, что подключение стабилитрона может осуществляться через векторный переходник. В этом случае транзистор подбирается резонного типа

В среднем емкость модулятора должна составлять 4.2 пФ. Тиристоры используются как фазового, так и открыто типа. Чтобы увеличить проводимость тока, необходимы триггеры.

На сегодняшний день указанные элементы оснащаются усилителями разной мощности. В среднем пороговое напряжение в системе достигается 3.1 Вт. Показатель рабочего тока колеблется в районе 3.5 А

Также важно учитывать выходное сопротивление. Представленный параметр обязан составлять не более 80 Ом

Стабилитроны серии A

Для блоков питания и инверторов используются серии A TL431. Как проверить правильность подключения элемента? На самом деле это можно сделать при помощи тестера. Показатель порогового сопротивления обязан составлять 80 Ом. Работать устройство способно через преобразователи одноступенчатого и векторного типа. Резисторы в данном случае используются с обкладкой.

Если говорить про параметры, то номинальное напряжение цепи не превышает 5 Вт. В данном случае рабочий ток колеблется в районе 3.4 А. Чтобы снизить риск перегревов транзисторов, применяются расширители. Для моделей серии A они подходят только коммутируемого типа. Чтобы увеличить чувствительность устройства, необходимы мощные модуляторы. В среднем параметр выходного сопротивления не превышает 70 Ом.

Описание работы

TL431 datasheet имеет всего три вывода, однако в ее корпусе спрятано десять транзисторов (компаратор). Функции этого устройства и обычного стабилизатора похожи. Однако, благодаря подобному усложнению, микросхема имеет более высокий уровень термостабильности, а также повышенную крутизну характеристики. Главной особенностью такого прибора является способность при помощи внешнего делителя изменять напряжение стабилизации в пределах 2,5-30 В. У некоторых моделей нижний порог может составлять 1,25 В. Схема компаратора, интегрированного в изделие datasheet TL431, состоит из следующих компонентов:

• встроенный источник (весьма стабильный) опорного напряжения 2,5 В, который подключается к инверсному входу компаратора;
• один вход прямого уровня;
• на выходе компаратора транзистор, эмиттер и коллектор которого объединены с контактами питания;
• диод для защиты от переполюсовки.

Транзистор имеет максимальный ток нагрузки 100 мА, а максимальное напряжение — 36 В. Для того чтобы сработал встроенный компаратор (соответственно, открылся транзистор на выходе микросхемы), необходим

напряжение вышеделитель напряжения,

Индикатор повышения напряжения

Работа данного индикатора организована
таким образом, что при потенциале на управляющем контакте TL431 (вывод
1) меньше 2,5В, стабилитрон TL431 заперт, через него проходит только
малый ток, обычно, менее 0,4 мА. Поскольку данной величины тока хватает
для того чтобы светодиод светился, то что бы избежать этого, нужно
просто параллельно светодиоду подсоединить сопротивление на 2…3 кОм.

В случае превышения потенциала,
поступающего на  управляющий вывод, больше 2,5 В, микросхема TL431
откроется и HL1 начнет гореть. Сопротивление R3 создает нужное
ограничение тока, протекающий через HL1 и стабилитрон TL431.
Максимальный ток проходящий через стабилитрон TL431 находится в районе
100 мА. Но у светодиода максимально допустимый ток составляет всего 20
мА. Поэтому в цепь светодиода необходимо добавить токоограничивающий
резистор R3. Его сопротивление можно рассчитать по формуле:

 R3 = (Uпит. – Uh1 – Uda)/Ih1

где  Uпит. – напряжение питания;
Uh1 – падение напряжения на светодиоде;  Uda – напряжение на
открытом TL431 (около 2 В); Ih1 – необходимый ток для светодиода
(5…15мА). Также необходимо помнить, что для стабилитрона TL431
максимально допустимое напряжение составляет 36 В.

Величина напряжения Uз при котором
срабатывает сигнализатор (светится светодиод), определяется делителем на
сопротивлениях R1 и R2. Его параметры можно подсчитать по формуле:

R2 = 2,5 х Rl/(Uз — 2,5)

Если необходимо точно выставить уровень
срабатывания, то необходимо на место сопротивления R2 установить
подстроечный резистор, с бОльшим сопротивлением. После окончания
точной настройки, данный подстроичник можно заменить на постоянный.

Иногда необходимо проверять несколько
значений напряжения. В таком случае понадобятся несколько подобных
сигнализатора на TL431 настроенных на свое напряжение.

TL 431 интегральный стабилитрон

Основные характеристики программируемого источника опорного напряжения TL 431

• ​ Номинальное рабочее напряжение на выходе от 2,5 до 36 В;
• Ток на выходе до 100 мА;
• Мощность 0,2 Ватт;
• Диапазон рабочей температуры для TL 431C от 0° до 70°;
• Диапазон рабочей температуры для TL 431A от -40° до +85°.

Точность интегральной схемы TL 431 указывается шестой буквой в обозначении:

• Точность без буквы – 2%;
• Буква А – 1%;
• Буква В – 0, 5%.

Столь широкое его применения обусловлено низкой ценой, универсальным форм-фактором, надёжностью, и хорошей устойчивостью к агрессивным факторам внешней среды. Но также следует отметить точность работы данного регулятора напряжения. Это позволило ему занять нишу в устройствах микроэлектроники.

Основное предназначение TL 431 стабилизировать опорное напряжение в цепи. При условии, когда напряжение на входе источника ниже номинального опорного напряжения, в программируемом модуле транзистор будет закрыт и проходящий между катодом и анодом ток не будет превышать 1 мА. В случае, когда выходное напряжение станет превышать запрограммированный уровень, транзистор будет открыт и электрический ток сможет свободно проходит от катода к аноду.

Схема включения TL 431

В зависимости от рабочего напряжения устройства схема подключения будет состоять из одноступенчатого преобразователя и расширителя (для устройств 2,48 В.) или модулятора небольшой ёмкости (для устройств 3.3 В). А также чтобы снизить риск короткого замыкания, в схему устанавливается предохранитель, как правило, за стабилитроном. На физическое подключение оказывает влияние форм-фактор устройства, в котором будет находиться схема TL 431, и условия окружающей среды (в основном температура).

Стабилизатор на основе TL 431

Простейшим стабилизатором на основе TL 431 является параметрический стабилизатор. Для этого в схему нужно включить два резистора R 1, R 2 через которые можно задавать выходное напряжение для TL 431 по формуле: U вых= Vref (1 + R 1/ R 2). Как видно из формулы здесь напряжение на выходе будет прямо пропорционально отношению R 1 к R 2. Интегральная схема будет держать напряжение на уровне 2,5 В. Для резистора R 1 выходное значение рассчитывается так: R 1= R 2 (U вых/ Vref – 1).

Эта схема стабилизатора, как правило, используется в блоках питания с фиксированным или регулируемым напряжением. Такие стабилизаторы напряжения на TL 431 можно обнаружить в принтерах, плоттерах, и промышленных блоках питания. Если необходимо высчитать напряжение для фиксированных источников питания, то используем формулу Vo = (1 + R 1/ R 2) Vref.

Временное реле

Прецизионные характеристики TL 431 позволяют использовать его не совсем по «прямому» назначению. Из-за того, что входной ток этого регулируемого стабилизатора составляет от 2 до 4 мкА, то используя данную микросхему можно собрать временное реле. Роль таймера в нём будет исполнять R1 который начнёт постепенно заряжаться после размыкания контактов S 1 C 1. Когда напряжение на выходе стабилизатора достигнет 2,5 В, транзистор DA1 будет открыт, через светодиоды оптопары PC 817 начёт проходить ток, а открытый фоторезистор замкнёт цепь.

Термостабильный стабилизатор на основе TL 431

Технические характеристики TL 431 позволяют создавать на его основе термостабильные стабилизаторы тока. В которых резистор R2 выполняет роль шунта обратной связи, на нём постоянно поддерживается значение 2,5 В. В результате значение тока на нагрузке будет рассчитываться по формуле Iн=2,5/R2.

Цоколёвка и проверка исправности TL 431

Форм-фактор TL 431 и его цоколёвка будет зависеть от производителя. Встречаются варианты в старых корпусах TO -92 и новых SOT-23. Не стоит забывать про отечественный аналог: КР142ЕН19А тоже широко распространённый на рынке. В большинстве случаев цоколёвка нанесена непосредственно на плату. Однако не все производители так поступают, и в некоторых случаях вам придётся искать информацию по пинам в техпаспорте того или иного устройства.

TL 431 является интегральной схемой и состоит из 10 транзисторов. Из-за этого проверить её мультиметром невозможно. Для проверки исправности микросхемы TL 431 нужно использовать тестовую схему. Конечно, часто нет смысла искать перегоревший элемент и проще заменить схему целиком.

Программы расчёта для TL 431

В интернете существует множество сайтов, где вы сможете скачать программы-калькуляторы для расчёта параметров напряжения и силы тока. В них можно указывать типы резисторов, конденсаторов, микросхем и прочих составных частей схемы. TL 431 калькуляторы также бывают онлайн, они по функционалу проигрывают устанавливаемым программам, но если вам нужно исключительно входные/выходные и максимальные значения схемы, то они справятся с этой задачей.

Схема электрическая тестера

В виртуальном пространстве интернета схем для такой проверки множество. Разницу между ними усмотрел в том, что одни сообщают – сигнализируют о исправности электронного компонента миганием – загоранием светодиодов, другие создают предпосылки для измерения напряжения на выходе, по величине которого и следует судить о исправности TL431. С одной стороны первые вроде как самодостаточны, в дополнение же ко вторым необходим вольтметр. С другой стороны первым нужно «верить на слово», вторые же сами ничего «не решают», а выдают объективную информацию для принятия решения. К тому-же вольтметр всегда под рукой. Выбрал второй вариант, он к тому же ещё и проще, «цена вопроса» — три постоянных резистора.

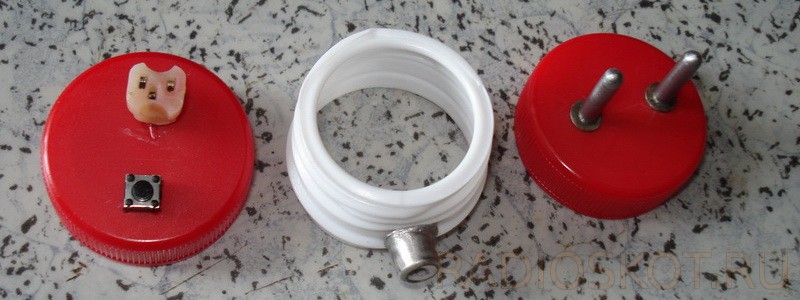

За подходящим корпусом, для помещения в него всего необходимого, дело не встанет, на сайте есть статья «Изготовление сетевой вилки с нестандартным корпусом». Начал с оборудования верхней крышки корпуса, для этого понадобились трёхвыводная панелька, кнопка нажимного действия и тетрадный лист в клеточку на котором был начерчен круг в соответствии с диаметром крышки и шилом намечены места установки панельки и кнопки. Вырезанный круг уже стал шаблоном, был помещён на крышку и на ней произведена шилом соответствующая разметка. Далее, тем-же шилом, были проколоты отверстия необходимого диаметра под контакты панельки и кнопки.

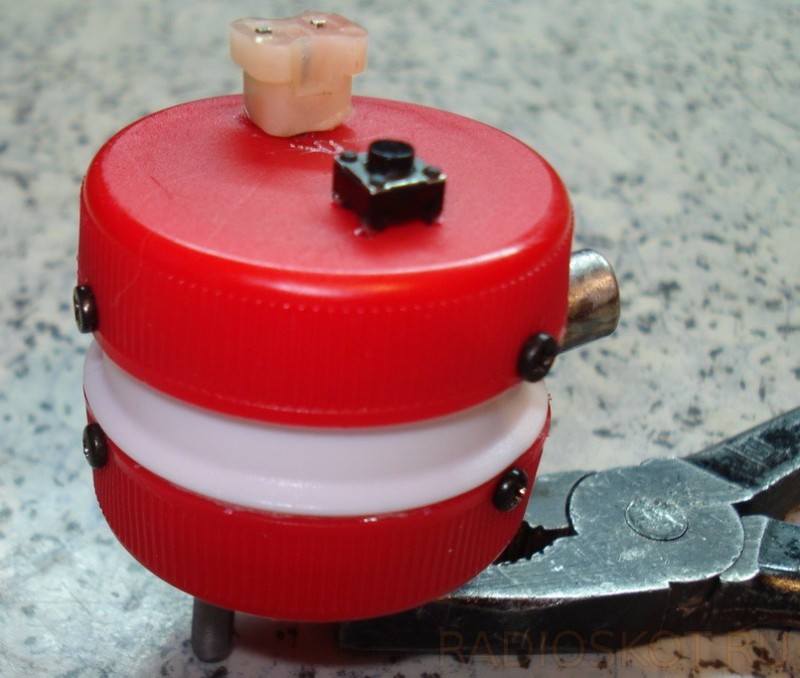

Так на верхнюю крышку установлены панелька и кнопка (их контакты загнуты изнутри и пропаяны оловом), на среднюю часть корпуса, в качестве разъёма питания, встал «тюльпан», на нижней крышке разместились штыри для подключения к мультиметру. То, что в качестве корпуса выступили некоторые части (две крышки и горлышко) пластиковой ёмкости (молочной бутылки) вероятно ясно и без пояснений.

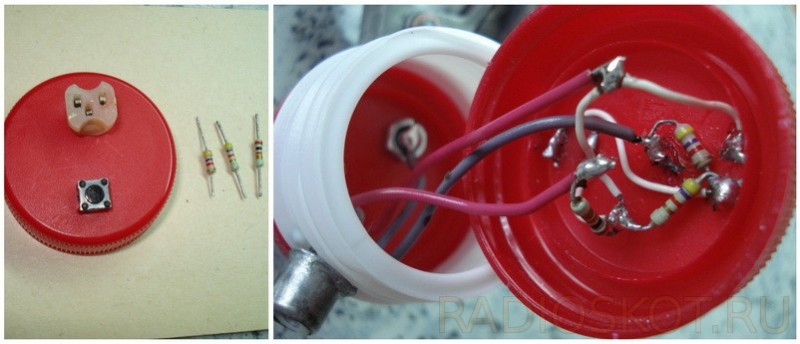

Осталось с внутренней стороны крышки, на контактах панельки и кнопки смонтировать саму схему, в первую очередь установил три резистора, во вторую были припаяны все соединительные провода. Проводов получилось неожиданно много, тут спешить не надо — немудрено и перепутать.

В этот раз не стал для дополнительного крепления применять клей, а «посадил» всё на меленькие саморезы. По три штуки на каждом элементе. Так более ремонтопригодно, хотя и ремонтировать тут навряд ли, что-то понадобиться. Пробник собран, раз и на всегда. Осталось проверить его работу и соответственно исправность имеющихся в наличии источников опорного напряжения TL431.
