Сварочный инвертор не включается. Ремонт своими руками. Схема

Всем привет!!! На днях  в ремонт приносили сварочный инвертор, возможно моя заметка об этом ремонте кому то будет полезной.

Это уже не первый сварочный аппарат который пришлось делать, но если в одном случае неисправность проявилась так: Включил инвертор в сеть… и бабах,  выбило автоматы защиты в электро щитке. Как показало вскрытие в сварочнике пробило выходные транзисторы, после замены всё заработало.

Но в этом случае всё было несколько иначе, со слов хозяина аппарат временами  переставал варить хотя индикатор включения светился. Эти ребята сами вскрыли корпус — пытались определить неисправность и заметили, что инвертор  реагировал на  изгибание платы т.е. при её изгибе мог заработать. Но когда сварочный инвертор попал ко мне, он уже не включался вообще, даже индикатор включения не светился.

Сварочный инвертор не включается

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы.  Посмотреть и скачать схему можно здесь.

В этом сварочном аппарате для питания  низковольтных цепей  применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN.

Аналоги — отечественный 1114ЕУ7, Импортные  UC3842AN отличается от BN только меньшим потребляемым током, и  КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения)  Красным отмечены напряжения которые выдавал уже рабочий ИБП.

Обратите внимание на то, что измерять напряжения 25V  нужно не относительно общего минуса, а именно с точек V1+,V1-  и также V2+,V2-  они не связанны с общей шиной.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках  V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание. Частично проверить микросхему можно при наличии вольтметра и регулируемого  стабилизированного источника постоянного напряжения

   Для полной проверки нужны  генератор сигналов и осциллограф

Частично проверить микросхему можно при наличии вольтметра и регулируемого  стабилизированного источника постоянного напряжения.    Для полной проверки нужны  генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания.  Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение  от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение  на микросхеме имейте в виду, что ниже  10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В  Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения  на бок. Это произошло потому, что за время работы винты скрепляющие  корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора  K 30N60HS  Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё!  Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

Application Notes

• Микросхема и генератор импульсов ne555

  DN-30 Programmable Electronic Circuit Breaker

  PDF, 164 Кб, Файл опубликован: 5 сен 1999This design note describes a programmable electronic circuit breaker that uses the UC3843A control IC to facilitate a high-speed turnoff following an overcurrent condition. This low-cost industry-standard IC contains the required protection features and drive capability in a single 8-pin device.

• DN-29 UC3842A Family — Frequency Foldback Technique Provides Protection

  PDF, 51 Кб, Файл опубликован: 5 сен 1999Excessive power dissipation can occur in switch-mode power supplies during startup and overload conditions. Many sophisticated PWM controllers provide the means for protection against these problems; however simple low-cost controllers require additional circuitry. This design note describes a circuit that uses only one additional resistor and transistor to enhance the performance of the UC3842A

• DN-26 UC3842A Low-Cost Start-up and Fault Protection Circuit

  PDF, 155 Кб, Файл опубликован: 5 сен 1999The UC1842/3/4/5 family of control ICs can implement off-line or DC-to-DC fixed-frequency current-mode control schemes with a minimal external parts count. This design note describes a circuit with low startup current (less than 0.5mA) MOSFET-compatible undervoltage lockout thresholds programmable restart-delay HICCUP fault protection auxiliary 5V precision reference and overvoltage/overtemper

• DN-27 UC1842/UC1842A Family — Summary of Functional Differences

  PDF, 21 Кб, Файл опубликован: 5 сен 1999The UC1842A/3A/4A/5A family of control ICs is a pin-for-pin compatible improved version of the UC3842/3/4/5 family. Providing the necessary features to control current-mode switched-mode power supplies this device has been improved for higher frequency off-line power supplies. This new A series of controllers UC1842A/43A/44A/45A is superior to its predecessors in startup current requirements

• DN-40 The Effects of Oscillator Discharge Current Variations on Maximum Duty

  PDF, 39 Кб, Файл опубликован: 5 сен 1999This design note details programming frequency and maximum duty cycle using the UC3842 and UC3842-A PWM oscillator ICs. Simplified equations are used to develop obtainable ranges for parameters over IC tolerances.

• DN-62 Switching Power Supply Topology Voltage Mode vs. Current Mode

  PDF, 66 Кб, Файл опубликован: 5 сен 1999This design note explains the differences between voltage-mode and current-mode switching power supply topologies. It includes a circuit diagram for each mode and suggests criteria for choosing which mode to use.

• UCC38C42 Family of High-Speed BiCMOS Current-Mode PWM Controllers

  PDF, 280 Кб, Файл опубликован: 7 фев 2002Since their introduction in the mid 1980?s the bipolar UC3842 family of Pulse width modulation (PWM)controllers has grown to become the most widely-used control strategy in the power supply industry. The reasons for success are quite clear the devices feature an elegantly simple yet very effective control architecture they use only 8 pins they can drive MOSFET gates directly and they offer

• U-111 Practical Considerations in Current Mode Power Supplies

  PDF, 787 Кб, Файл опубликован: 5 сен 1999This application note explains the numerous PWM functions and ways to maximize their usefulness. It covers practical circuit design considerations such as slope compensation gate drive circuitry external control functions synchronization and paralleling current-mode controlled modules. Circuit diagrams and simplified equations are included.

• DN-42A Design Considerations for Transitioning from UC3842 to the New UCC3802

  PDF, 42 Кб, Файл опубликован: 5 сен 1999The UCC3802 offers numerous advantages that allow the power supply design engineer to meet requirements for lower power for battery-operated equipment higher switching frequencies for reduced magnetics size higher levels of circuit integration for improved reliability and lower cost. The UCC3802 family of devices is pin-out compatible with the UC3842 and UC3842A families; however it is not plu

• Conditioning a Switch-mode Power Supply Current Signal Using TI Op Amps

  PDF, 61 Кб, Файл опубликован: 23 мар 2000The switch-mode power supply primary current is often sensed using a power resistor. Using an op amp to amplify the current-sense signal can reduce cost and improve noise performance and efficiency. This report reviews the advantages of using an op amp circuit and analyzes the design criteria needed to choose the proper op amp.

• Understanding Buck-Boost Power Stages in Switchmode Power Supplies (Rev. A)

  PDF, 363 Кб, Версия: A, Файл опубликован: 28 май 2002

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

• если на 16 выводе напряжение ниже 0,35В, выходные импульсы на выводах 11 и 14 будут заблокированы полностью;
• если на выводе 1 напряжение низкое (ниже 0,35В), результат будет таким же;
• на 2 выводе напряжение должно составлять 5,1В;
• 13 и 15 выводам соответствует напряжение питания 8-40В;
• вывод 10 построен для внешней синхронизации в схеме;
• 9 и 6 выводы нужны для подключения резистора и конденсатора, которые будут задавать частоту работу ШИМ;
• выводы 3,4, а также 5,6 служат для сигналов ошибок общей схемы источника питания или преобразователя;
• вывод 12 — общий провод;
• вывод 7 — выход усилителя ошибки;
• вывод 1 — ограничение предельного тока.

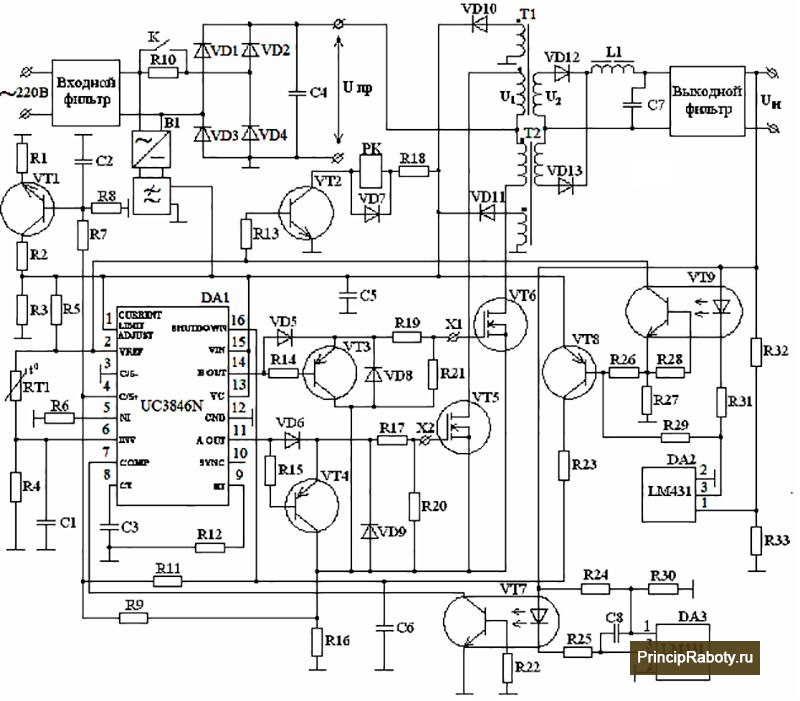

Основная схема включения микрочипа uc3846 представлена на рисунке 7.

Рисунок 7. Схема включения микрочипа uc3846

В статье пойдет речь о контроллере SG3525A – одном из серии управляемых напряжением ШИМ контроллеров с фиксированной частотой преобразования, специально спроектированных для построения любых типов импульсных источников питания и позволяющих до минимума сократить число необходимых внешних компонентов.

Это стало возможным благодаря наличию встроенного опорного источника питания (+5,1 В ±1%) – вывод 16, возможности управления частотой работы внешней RC-цепью – вывод 6 Rт и вывод 5 Ст, длительностью интервала «мертвого» времени – одним внешним резистором между выводами 5 Ст и 7 DISCHARGE, длительностью времени плавного старта – одним внешним конденсатором (вывод 8 SOFT-START), встроенным драйверам (±200 мА) для управления внешними силовыми транзисторами или внешним маломощным трансформатором. Помимо всего вышеуказанного, в ИС предусмотрена возможность синхронизации нескольких источников от одного внешнего тактового сигнала (вывод 3 SYNC) и защиты по току внешних силовых транзисторов (вывод 10 SHUTDOWN).

Импульсные БП на микросхеме

Для наглядности нужно рассмотреть описание работы источника питания на UC3842. Впервые она начала применяться в бытовой технике во второй половине 90-х годов. У нее явное преимущество перед всеми конкурентами – малая стоимость. Причем надежность и эффективность не уступают. Для построения полноценной схемы стабилизатора напряжения практически не требуются дополнительные компоненты. Все делается «внутренними» элементами микросхемы.

Элемент может быть выполнен в одном из двух типов корпуса – SOIC-14 или SOIC-8. Но нередко можно встретить модификации, выполненные в корпусах DIP-8. Нужно заметить, что последние цифры (8 и 14) означают количество выводов микросхемы. Правда, различий не очень много – в случае если элемент с 14-ю выводами, просто добавляются выводы для подключения массы, питания и выходного каскада. На микросхеме строятся стабилизированные источники питания импульсного типа с ШИМ-модуляцией. Обязательно для усиления сигнала используется МОП-транзистор.

Состав.

В его составе имеется:
   — источник опорного напряжения на 5В с внешним выводом 8;
   — схема защиты от снижения напряжения питания (UVLO).
   — генератор пилообразного напряжения (генератор);
   — компаратор тока, используется в основном по сигналу ограничения тока;
   — усилитель ошибки, используется в основном по напряжению;
   — схема управления работой выходного каскада;

Микросхемы UCx844 и UСx845 имеют встроенный счетный триггер (обозначенный пунктиром), который служит для получения максимального рабочего цикла (шим-заполнения), равного 50%. Поэтому для задающих генераторов этих микросхем, нужно установить частоту переключения вдвое выше необходимой. Генераторы микросхем UCх842 и UCх843 устанавливаются на необходимую частоту переключения.
Максимальная рабочая частота задающих генераторов контроллеров семейства UCх842/3/4/5, может достигать 500 кГц.
Чем ещё отличаются друг от друга эти микросхемы. Это разным напряжением питания для этих микросхем.
Смотрим таблицу ниже;

Ещё микросхемы с суффиксом «А», например UC3842A, имеют в два раза меньший ток запуска — 0,5 мА. Микросхемы без суффикса «А» имеют пусковой ток около 1,0 мА.
Да, ещё совсем забыл про корпуса микросхем. Мы здесь рассматриваем в основном микросхемы в восьми-выводном корпусе DIP-8 (может быть суффикс «N», так же может быть керамический CERDIP-8 корпус (суффикс «J»), или SOIC-8 корпус (суффикс «D8»). Цоколёвки восьми-выводных микросхем полностью совпадают.
Так же микросхемы могут выпускаться и в 14-ти выводном «SOIC-14» корпусе, с суффиксом «D», и могут быть и в корпусе «PLCC-20» (суффикс «Q»). Цоколёвки микросхем в этих корпусах отличаются.
Отечественные микросхемы серии 1114, выполнены в корпусе Н02.8-2В. Это десяти-выводной металлокерамический корпус (ниже на рисунке) по пять выводов с каждой стороны, средние выводы из которых, являются просто технологической перемычкой и не учитываются. То есть получаются те же восемь выводов.

Теперь по маркировке можно определить, что это за микросхема, например UC3843AD;
— это шим-контроллер с пониженным током запуска (500 мкА), с включением в работу при достижении напряжения питания 8,4 вольта и выключением при достижении порога напряжения питания 7,6 вольта, с рабочим циклом до 100% и выполнена в корпусе «SOIC-14».

Как смоделировать работу микросхемы

При моделировании работы нет необходимости в выпаивании микросхемы. Но обязательно нужно выключать устройство перед началом проведения работ. Проверка схемы на UC3842 заключается в том, чтобы на нее подать напряжение от внешнего источника и оценить работу. Процедура проведения работы выглядит так:

Отключается блок питания от сети переменного тока. От внешнего источника стабилизированного напряжения и тока подается на седьмой контакт микросхемы напряжение больше 16 В. В этот момент должен произойти запуск микросхемы

Обратите внимание на то, что микросхема не начнет работать до тех пор, пока напряжение не окажется выше 16 В. Используя осциллограф или вольтметр, нужно произвести замер напряжения на восьмом выводе

На нем должно быть +5 В. Убедитесь в том, что напряжение на восьмом выводе стабильно. Если снизить напряжение источника питания ниже 16 В, то на восьмом выводе пропадет ток. Используя осциллограф, проведите замер напряжения на четвертом выводе. В том случае, если элемент исправен, на графике будут импульсы пилообразной формы. Измените напряжение источника питания – при этом частота и амплитуда сигнала на четвертом выводе останутся неизменными. Проверьте осциллографом, есть ли на шестой ножке прямоугольные импульсы.

Только в том случае, если все вышеописанные сигналы имеются и ведут себя так, как и нужно, можно говорить об исправности микросхемы. Но рекомендуется проверять исправность и выходных цепей – диод, резисторы, стабилитрон. При помощи этих элементов происходит формирование сигналов для осуществления токовой защиты. Они выходят из строя при пробое.

SG3525 PDF

В общем, хоть эта микросхема и не нова, но ее структура позволяет реализовывать различные схемы преобразователей со многими дополнительными опциями. Такими как: стабилизация выходного напряжения, защита по току мощных ключевых транзисторов, защита от перенапряжения, отключение преобразователя при достижении минимального напряжения питания. Правда, диапазон регулировки ШИМ у нее только 50%.

Эта микросхема входит в модуль управления мощными полевыми транзисторами КМОП структуры в преобразователе напряжения, показанном на фото 1.

Ниже приведен машинный перевод параметров данного модуля. Это скриншот страницы с сайта aliexpress.com.

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

• на первый подается напряжение;
• второй нужен для создания обратной связи;
• в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
• четвертый — место подключение переменного резистора;
• пятый — общий;
• шестой служит для снятия ШИМ-импульсов;
• седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
• восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.

Рисунок 2. Типовая схема включения uc3842

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

mode , в принципе в даташите по блок-схеме можно попытаться разобрать принцип его работы.

Из нее видно, что тактовый генератор связан с выходным Т-триггером фактически напрямую (через элемент ИЛИ, который может только удлинять импульс, но не блокировать). Т.е. после появления нормального напряжения питания и поднятия опорного напряжения, шим-генерация должна начинаться сразу, независимо от других состояний. Заблокировать шим-сигнал можно только отключением питания микросхемы. Поэтому, если на выходе нет шим-сигнала, для начала нужно проверить наличие корректного напряжения питания (15 нога) и поднятие опорного напряжения (2 нога), затем нужно проверить форму сигнала на ножках 8-10 (тактовый генератор). Если напряжение питания в норме, опорное напряжение поднимается и тактовый генератор запускается, а шим-генерации нет, тогда остается единственный вариант – выходной каскад микросхемы умер. Кстати его можно прозвонить.

Подскажите! Есть Ресанта САИ-250 SH85. При измерении напряжения на хх мультиметром в режиме постоянного тока – напряжение 60 вольт. А вот в режиме переменного – как и положено ровно 80 вольт, но меняешь щупы местами- показывает 0. Подскажите, это нормально? Так и должно быть? Или с ним что то не так?

У меня 250проф на пост показал 65в, на перемене. По 0в

ksen2007 , в режиме постоянного тока должно быть 75-80 вольт. 60 мало

ksen2007 , серьезно конечно » но меняешь щупы местами- показывает 0″. А притензии к сварке какие? пусть на 60в работает.

1. померить другим мультиметром выход
2. Однозначно открывать аппарат и визуально осмотреть на предмет что-то отвалилось. (Посмотри емкости фильтра ВЧ на выходе , подключены ли к +/- клеммам и к РЕ шине?)

vobr , спасибо . начну последовательно 1. емкость 10*35в на Vcc шим 2. поставлю полипропилен 1нФ на 4-частотозадающую.

mode , в принципе в даташите по блок-схеме можно попытаться разобрать принцип его работы.

freebits ,также не забыть 16-shotdown 1-контроль тока ==садят выход ОУ (7-сомр) на о.т. в китайских схемах , защита заведена на 16 ногу .

Степан42 , транзисторы выпаивал до выжигания ШИМ 3845? должны быть исправны. почитай как проверить силовой (N-fet . IGBT) мультиметром в инете.

АндрейПС2 , транзюки можно использовать , если не сильно отличаются 3 или 7 единиц , в работу уже надобно гонять под нагрузкой и смотреть осликом , выжившие не всегда хороши , впрочем и новые тоже . 310 через лампу первое включение дежурки ничего , чтоб не грелось

Степан42 , твоя задача теперь восстановить модуль драйвера . задать от лабораторного ИП +15в на 15вывод модуля (зачем силовое напряжение торопишься подавать ,через лампу) .Ток потребления модуля драйвера теперь какой ?-может он садит выход U3 7815. какие элементы греются на модуле? По схеме мультиметром смотри напряжения в контрольных точках (на ножках ШИМ не нужно смотреть ,ищи по схеме «безопасные» узлы для замеров). Осц. посмотреть вывода 4-пила и 6- выход ШИМ 3845.

другим ИП задай Uсв>15в на гнезда СА +/-out (имитация наличия напряжения сварки),может 14 вывод DA2 станет=0в и погасит желтый светодиод.

Q9 пока не нужен , и силовые транзисторы успеешь проверить.

Datasheets

OrderNow ProductFolder Support &Community Tools &Software TechnicalDocuments UC1842, UC2842, UC3842, UC1843, UC2843, UC3843UC1844, UC2844, UC3844, UC1845, UC2845, UC3845SLUS223E – APRIL 1997 – REVISED JANUARY 2017 UCx84x Current-Mode PWM Controllers1 1 Features The UCx84x family offers a variety of packageoptions, temperature range options, choice ofmaximum duty cycle, and choice of turnon and turnoffthresholds and hysteresis ranges. Devices withhigher turnon or turnoff hysteresis are ideal choicesfor off-line power supplies, while the devices with anarrower hysteresis range are suited for DC-DCapplications. The UC184x devices are specified foroperation from –55В°C to 125В°C, the UC284x series isspecified for operation from –40В°C to 85В°C, and theUC384x series is specified for operation from 0В°C to70В°C. Optimized for Off-Line and DC-to-DC ConvertersLow Start-Up Current (Automatic Feedforward CompensationPulse-by-Pulse Current Limiting …

Ресанта 160 SH87.Нет генерации с платы ШИМ. Помогите советом — Ремонт и модернизация

Отправлено 10 Июнь 2018 19:01

Здравствуйте, уважаемые форумчане.

Возникла проблема со сварочным аппаратом Ресанта 160 sh87.

Не могу найти схему на этот аппарат и на плату ШИМ.

По факту, при включении постоянно горит индикатор перегрева. На выходе аппарата 0В. На общей плате имеется отдельная платка, задающая генерацию силовым транзисторам. На самой плате имеется ШИМ контроллер — 3845B.

На ногу 7 должно приходить питание, через pnp транзистор. На базе и эмитере висят 14,7 В, на коллекторе 0. Соответственно плата не запускается. Все номиналы и диоды в норме. Все стабилитроны, транзисторы и конденсаторы тоже.

Помогите пожалуйста разобраться или может есть у кого схемы на этот аппарат?

Отправлено 10 Июнь 2018 21:24

Схема будет без вопросов, SH87 это не шасси,номер шасси это в уголку ENDUxxxx.Второе,сколько pin ПУ,9-11-12-15-16-187?И последнее ,любую ПУ Ресанты можно проверить,выпаяв с основной платы и собрав схемку для проверки.

Отправлено 11 Июнь 2018 00:24

номер шасси это в уголку ENDUxxxx.

почему то не нашёл подобного

pin ПУ — 12

а могли бы вы объяснить поподробнее какую схему нужно собрать для проверки платы управления? а то я даже не знаю какие значения должны быть на PINах

ввиду отсутствия схемы

Отправлено 11 Июнь 2018 05:55

Обычно пишут в районе силовых ёмкостей или выходных сварочных площадок,а ещё по составу платы ;БП,ПУ ит.д.Вот в помощь

Прикрепленные файлы

 ПУ 12 ножек.zip   2,22МБ  260 скачиваний

Сообщение отредактировал Sla70: 11 Июнь 2018 05:57

Отправлено 11 Июнь 2018 12:30

Обычно пишут в районе силовых ёмкостей или выходных сварочных площадок,а ещё по составу платы ;БП,ПУ ит.д.Вот в помощь

Большое Спасибо!

Отправлено 11 Июнь 2018 19:57

Подскажите ещё — с линейного стабилизатора напряжения(КА7815) , который запитывает плату управления ШИМ, выходит не 15 В, а 14,7 — может ли это и не давать старту ШИМ контроллера?

Подскажите ещё — с линейного стабилизатора напряжения(КА7815) , который запитывает плату управления ШИМ, выходит не 15 В, а 14,7 — может ли это и не давать старту ШИМ контроллера?

хотя и ясно что это допуски

Отправлено 11 Июнь 2018 21:41

Совет такой,выпаять плату управления и проверить отдельно от силовой.Если плата отдельно заработает,появятся импульсы,следовательно «мина»зарыта в силовой плате.Не заработает,значит её надо «копать»,выходят из строя и микросхемы и диоды и транзисторы,деградируют конденсаторы и резисторы.Бывает нет контакта в переходных отверстиях.

Отправлено 12 Июнь 2018 18:09

подключил ПУ отдельно, сразу происходит провал с 15 до 7,5 V. Проверил все диоды, стабилитроны, транзисторы — всё целое. Выпаял lm324 — провал ушёл. По видимому пробитая микросхема. Но я её менял уже, непонятно. Сегодня заменить нечем.

Другой вопрос, на ногу 1 платы управления, должна приходить «земля». Туда она приходит через оптрон pc817. Но оптрон закрыт и если я одним щупом тыкаюсь в +15 и на первую ногу то показывает 6,5 V, если же тыкаюсь в другую «землю» то показывает нормальное значение. Не может ли это значить что у меня проблема с открытием оптрона (не доходит питание до него либо защита) потому и нет нормальной земли у ноги 1 и ПУ не пускается?

Отправлено 12 Июнь 2018 21:01

Значится так,ремонтируем ПУ.Затем берёмся за разбор схемы и я просил озвучить полный состав аппарата,что бы конкретно вести разговор  по схеме.Эта похожа?

Datasheets

OrderNow ProductFolder Support &Community Tools &Software TechnicalDocuments UC1842, UC2842, UC3842, UC1843, UC2843, UC3843UC1844, UC2844, UC3844, UC1845, UC2845, UC3845SLUS223E – APRIL 1997 – REVISED JANUARY 2017 UCx84x Current-Mode PWM Controllers1 1 Features The UCx84x family offers a variety of packageoptions, temperature range options, choice ofmaximum duty cycle, and choice of turnon and turnoffthresholds and hysteresis ranges. Devices withhigher turnon or turnoff hysteresis are ideal choicesfor off-line power supplies, while the devices with anarrower hysteresis range are suited for DC-DCapplications. The UC184x devices are specified foroperation from –55В°C to 125В°C, the UC284x series isspecified for operation from –40В°C to 85В°C, and theUC384x series is specified for operation from 0В°C to70В°C. Optimized for Off-Line and DC-to-DC ConvertersLow Start-Up Current (Automatic Feedforward CompensationPulse-by-Pulse Current Limiting …

Назначение выводов микросхемы (краткий обзор)

Для начала нужно рассмотреть назначение всех выводов микросхемы. Описание UC3842 выглядит таким образом:

На первый вывод микросхемы подается напряжение, необходимое для осуществления обратной связи. Например, если понизить на нем напряжение до 1 В или ниже, на выводе 6 начнет существенно уменьшаться время импульса.
Второй вывод тоже необходим для создания обратной связи. Однако, в отличие от первого, на него нужно подавать напряжение более 2,5 В, чтобы сократилась длительность импульса. Мощность при этом также снижается.
Если на третий вывод подать напряжение более 1 В, то импульсы прекратят появляться на выходе микросхемы.
К четвертому выводу подключается переменный резистор – с его помощью можно задать частоту импульсов. Между этим выводом и массой включается электролитический конденсатор.
Пятый вывод – общий.
С шестого вывода снимаются ШИМ-импульсы.
Седьмой вывод предназначен для подключения питания в диапазоне 16..34 В. Встроена защита от перенапряжения

Обратите внимание на то, что при напряжении ниже 16 В микросхема работать не будет.
Чтобы осуществить стабилизацию частоты импульсов, используется специальное устройство, которое подает на восьмой вывод +5 В.

Прежде чем рассматривать практические конструкции, нужно внимательно изучить описание, принцип работы и схемы включения UC3842.
