Как сделать якорь для лодки своими руками?

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

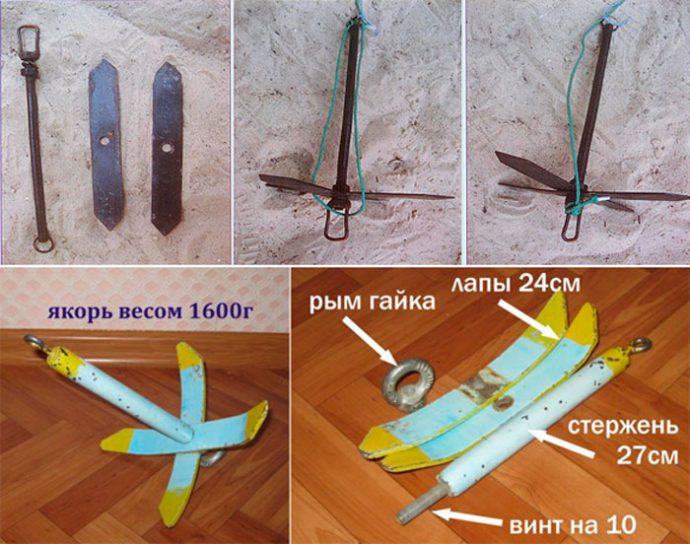

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Масса удерживающей конструкции

Один из верных способов выбора якоря – определить соотношение массы якоря с длиной лодки. В этом случае применяется формула:

1 кг = 1 метр

То есть достаточно 1 кг массы якоря, чтобы удержать 1 метр лодки. При желании или необходимость массу можно увеличить цепью, намотав отрезок на якорь. Именно так поступают многие владельцы лодок. При необходимости цепь можно размотать и использовать якорь на большей глубине. Всего 1 метр 10 миллиметровой цепи увеличивает массу якоря на 2 кг.

Кроме того, определить массу необходимого якоря можно отталкиваясь от веса самой лодки. В данном случае действует формула:

Вес якоря = 10% веса лодки

Виды якорей для лодки ПВХ своими руками — чертежи

В некоторых условиях рыбалка на лодке без якоря практически невозможна. Даже если будет наблюдаться сильный ветер или надоедать подводное течение, надежный «тормоз» сможет удержать средство для плаванья на месте. Поэтому потребность такого механизма не следует недооценивать.

Якорь можно сделать своими руками. Сегодня самыми популярными вариантами самодельных конструкций данного типа стали:

• конструкция Холла;
• якорь-кошка;
• устройство, сделанное по системе Курбатова;
• грибовидные устройства для рыбалки на речке;
• система Денфорта, которая помогает надежно укрепиться на любом виде грунта.

У каждого из этих видов есть свои недостатки. Но есть и положительные качества. Узнать какой именно механизм подойдет в данном случае можно только после детального рассмотрения каждого из видов.

Простой разборный якорь

Для его изготовления пригодятся такие материалы:

• стальная трубка (ее диаметр – 2,5 см, длинна 27 см.);
• 1 гайка и 1 втулка;
• 4 полоски стали – две меньшие и две большие;
• два металлических кольца;
• около двух килограммов твердого свинца в расплавленном виде.

К концу рубки нужно прикрепить втулку. Четыре полоски стали будут служить в качестве лап. Все это скрепляется гайкой и надежно прикручивается. Для того чтобы приспособление было более тяжелым, внутрь можно залить расплавленный свинец.

Сварной Курбатовский якорь

Его изготовление более простое и материалов понадобится меньше:

• стальной прут;
• проволока;
• полоски из стали.

Из проволоки нужно сделать некое веретено. Уже к нему привариваются полоски. Чтобы более надежно укрепить конструкцию к ней приваривают кусочки метала.

Якорь кошка

Для небольших ПВХ лодок очень часто используют конструкцию именно якоря-кошки. Он складной, не занимает много места. Это довольно легкое приспособление, поэтому в ветреную погоду требует утяжеления.

Лапы крепятся на веретено из проволоки. Их можно регулировать при помощи все того же веретена, сдвигая вверх и вниз.

Якорь пирамидальной формы

Для изготовления такого якоря нужно прежде иметь пирамидальную форму. Ее можно сделать с листов металла. Форму нужно вставить в углубление в земле залить ее горячим расплавленным свинцом. Для крепления используют кусок проволоки. Ее запихивают в горячий свинец, где она надежно застывает.

Второй способ изготовления такого вида приспособления для рыбацкой лодки предусматривает крепление пластин различного размера сверху вниз. Притом, самая маленькая пластина должна размещаться в самом низу. Таким образом, вес предмета можно с легкостью регулировать, просто снимая лишние или добавляя новые пластины.

Цены на якорный рым

В зависимости от модификации, технических показателей рым может стоить от 300 рублей до 8 000. Такой разброс обусловлен сложностью и оснащенностью модели, большим числом производителей, регионом, иногда даже цвет материала, из которого произведен рым, может определять стоимость изделия.

Выбирать следует из той ценовой категории, которая больше по карману, ведь и качественные вещи могут стоить недорого.

Недостаток места в небольшой лодке очень сильно ощущается, но если разобраться, то все вещи внутри нужные. Освободить пространство в лодке можно убрав якорь за борт, закрепив его с помощью очень полезного приспособления—якорного рыма.

Широкий ассортимент вариантов, цветов и цен позволит выбрать подходящее решение. Рыбачьте с удовольствием и комфортом!

Народная примета: Сильный ветер при дожде — к хорошей погоде!

Требования к якорю

Только начинающие рыбаки могут предположить, что рыбачить на надувной лодке без якоря абсолютно просто. Такая убежденность у них формируется на основе того, что данное приспособление не было предусмотрено производителем.

Но достаточно одного выхода на водоем, как уверенность моментально исчезает. Вместо нее возникает усиленное желание соорудить нечто, что будет выполнять функции якоря. Бывалые рыбаки подтверждают, что в 90% случаев анкер просто необходим. Без него можно славно порыбачить только при безветренной погоде и при отсутствии течения, в том числе и подводного.

Прежде чем приступить к сооружению самодельного якоря, необходимо разобраться в том, какие требования предъявляются к нему.

Подобная конструкция должна:

• обладать весом, составляющим не менее 10% от общего веса лодки;
• иметь длину, величина которой составляет не менее 1% от общей длины плавательного средства.

Главным функциональным назначением якоря является удержание лодки на одном месте при любых погодных условиях. Результативность выполнения этого требования зависит и от таких факторов:

высоты волн, которые свойственны водоему (берется во внимание их максимальный показатель – чем он выше, тем мощнее должен быть якорь);
характер дна надувной лодки;
качество троса, на который планируется осуществить закрепление якоря.

Именно тросу приходится принимать на себя главную нагрузку. От уровня его прочности будет зависеть: сможет ли лодка удержаться на месте, или под воздействием сильных порывов ветра она вынуждена будет отправиться в путешествие.

Тросы создаются на основе канатов, выполненных из натуральных и искусственных материалов. Если рассматривать какие-либо иные варианты, то предпочтение всегда отдают натуральным материалам.

При создании каната для якоря подход совершенно иной. В этих случаях предпочтение лучше отдавать искусственным материалам. Натуральные волокна слабо противостоят разрушительному воздействию влаги. Они поддаются гниению. Соответственно, такие канаты приходится часто менять.

Искусственные материалы успешно противостоят гниению, их удается эксплуатировать на протяжении длительного периода времени.

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:

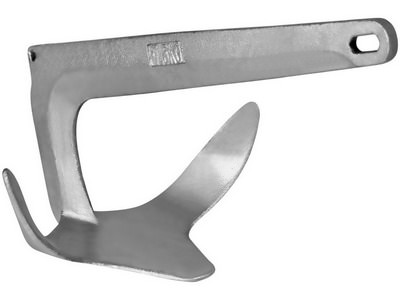

• Модель якоря Холла.
• Всем известный якорь-кошка.
• Нашумевший якорь-Курбатова.

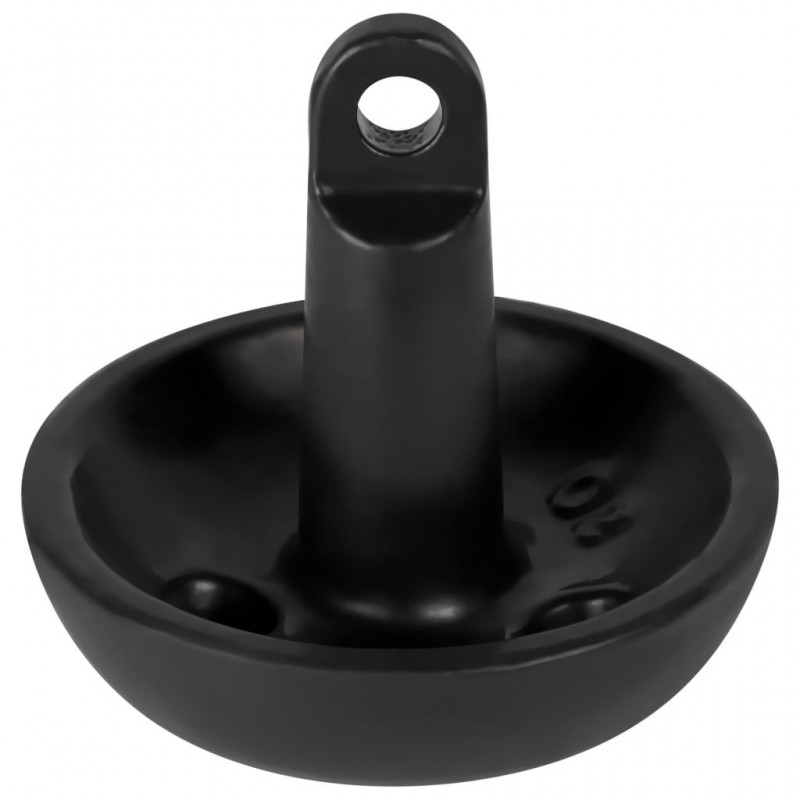

• Якорь напоминающий по форме грибок.
• Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:

• Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
• Гайка и втулка;
• Два меньших отрезка металла и два больших;
• Два металлических кольца;
• Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

1. Необходимо закрепить втулку на конце трубы.
2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
3. Всю конструкцию необходимо зафиксировать с помощью гайки.
4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

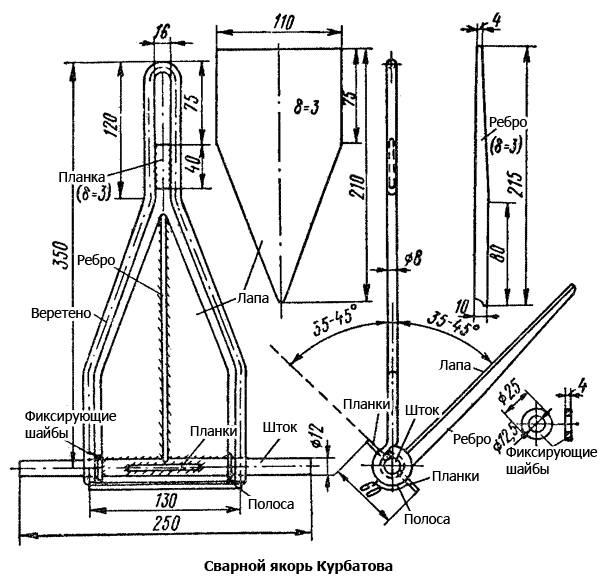

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:

• Стальной прут;
• Проволока из стали;
• Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

1. Согните из стальной проволоки фигуру похожую на веретено.
2. Приварите остальные детали к полученной конструкции.
3. Якорь будет удерживаться на дне за счет веса отрезков металла.

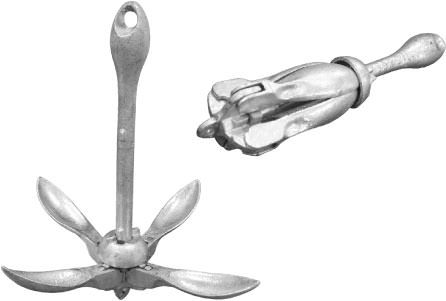

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

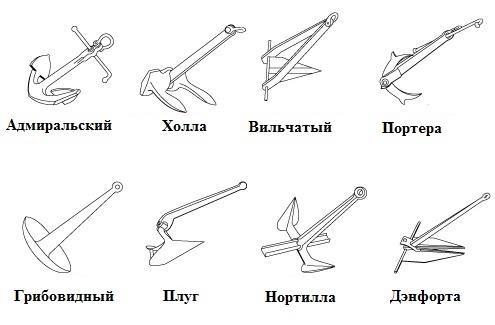

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

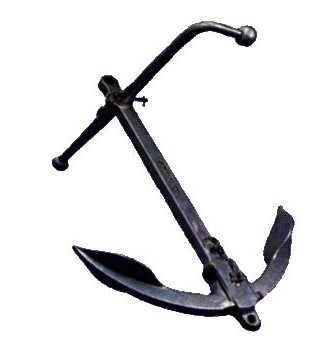

1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря – универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
   • Сложность в обращении.
   • Громоздкость.
   • Высокая стоимость.
   • Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
2. Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
3. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность – шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
   • Неэффективен на водоемах с галечным дном.
   • На больших глубинах может долго погружаться.
4. Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства:
   1. Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
   2. Удобство транспортировки.
   3. Компактность (складывается).
   4. Малый вес.
5. Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
   • Обладает высоким КПД.
   • Быстро и надежно зарывается в дно.
   • Малый вес.
   • Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Как правильно устанавливать якорный рым на лодку ПВХ

О правилах установки следует начать разговор с рассмотрения конструкции любого рыма:

1. Самое большое по площади и больше всего контактирующее с поверхностью лодки – это основание, оно имеет форму платформы из жесткого ПВХ. Эта пластина и будет удерживать вес не только конструкции, но и, распределяя нагрузку, вес якоря и его фала.
2. Замок-башмак. Именно эта часть рыма выполняет функцию фиксатора каната. В зависимости от разъема между зубцами можно выбирать параметры каната, точнее, наоборот – якорный рым покупают для уже известного сечения фала для якоря.
3. В некоторых конструкциях на пластину вынесен ролик для спуска каната либо просто выполнены выпуклости, направляющие фал в нужном направлении, играя роль барьера, бортика, защищающего лодку от соскальзывающего каната.

Сама установка очень проста и заключается в приклеивании рыма к борту лодки. Подготовьте необходимые материалы и инструменты. Для крепления рыма, вам понадобятся:

• Полиуретановый клей или любой другой для ПВХ поверхностей.
• Фен, любой.
• Насос, накачивать лодку.
• Карандаш либо маркер.
• Ацетон или другой растворитель.
• Веревка.
• Грузы.
• Цилиндрический ролик для прокатки рыма для лучшего прилипания.
• Рым.

Последовательность

• Перед работой лодку надо будет накачать.
• Упругое основание конструкции рыма нагрейте перед феном, дайте слегка остыть.
• Приложите пластину рыма к поверхности лодки в том месте, где он будет крепиться, подогните по форме баллона и обведите карандашом или маркером контур (это необходимо, чтобы обозначить место, где следует нанести клей).
• Обезжирьте поверхность лодки внутри контура и поверхность пластины рыма.
• Нанесите тонким слоем клей на обе поверхности.
• Через 15 минут намажьте поверхности вторым слоем клея и оставьте их еще на 5-7 минут для застывания.
• Аккуратно прижмите рым к баллону лодки, не вылезая за обозначенный контур.
• Убедитесь в том, что пластина приложена ровно и между поверхностями нет пузырьков, прижмите рым и прокатайте приготовленным цилиндрической формы роликом либо похожим подручным предметом для уплотнения места соединения.
• Придавите рым к лодке приготовленными веревкой и двумя грузами, оставьте до полной полимеризации лодку в покое (от 5 до 24 часов).

При желании можно одновременно приклеить якорный ролик, если конструкция рыма не включает его в комплект. Ролик нужен для того, чтобы верёвка не тёрла баллон лодки.

Также заранее можете приобрести специальные пятаки, которые позволят установить много полезных аксессуаров для лодки – подставку для удочки, небольшой столик.

Как выбрать якорь

Каждый якорь предназначен и хорош в определённых местах, подходящих ему. Для правильного выбора якоря необходимо знать хотя бы примерно какой грунт в местах, где вы планируете плавать, а также важную роль играет вес вашего судна (лодки). Вес можно узнать с помощью специальной таблицы, или же по сложной формуле.

Якорь-кошка

• Для лодки (судна) весом одной тонны (1000 кг) требуется якорь 10–12 кг, то есть якорь должен быть около 10% от веса лодки. Также можно выбрать якорь по длине судна (лодки). Якорь должен быть весом 1% от длины лодки, например, 270–2,7 кг. Только не следует забывать о том, что якорь можно усилить цепью.
• Для надувных лодок мастера советуют якорь-кошку. Это самый распространённый якорь, который способен использоваться практически во всех грунтах. Также он небольшого размера, что служит удобством при перевозке. Якорь весит 2–12 кг, его увеличительная масса составляет 0,5 кг. Цена этого якоря от 300 до 1500 рублей. Четырёх килограммовый якорь-кошка от 2000 рублей.
• Также существует якорь холла, он, как и якорь Матросова, отличается большими размерами, что позволяет крепче держать судно, хорошо применяется на гальке. Цена за 4,5 кг 1800–2000 рублей.
• Существует Китайская модель как якорь-грибок с оболочкой ПВХ, что способствует предотвратить ржавчину, появления пятен, и тем самым продлевает время служения. Цена за якорь весом 5,4 кг составляет 1380 рублей.
• Трёхлепестковый якорь

Трёхлепестковый якорь с весом 6,8 кг и покрытием ПВХ. Подобные якоря могут присасываться ко дну, а также зацепляться. Якорь хорошо использовать на лодках (надувных), благодаря обрезиненному корпусу можно не бояться повредить лодку. Металл, из которого сделан якорь, является чугун, производству Китая, способен удержать нагрузку до 700 кг, цена 1880 рублей.

Плавучий якорь составляет 1500–2200 мм. Этот якорь применяется для судна (лодки) с длиною 15 метров. Когда якорь опущен в воду, он принимает свою форму и этим самым препятствует движению судна. Плавучий якорь может быть и из нейлона его применяют при шторме или когда просто очень сильное течение. Цена 3177, а якорь из нейлона составляет 1360 рублей.

Достоинства самодельных якорей над магазинными

Довольно часто, вместо реальных якорей, рыбаки применяют подручные средства, в виде камней, кирпичей, балласта с песком и т.д.

Как правило, они обладают малой эффективностью:

• такие подсобные устройства не компактные и занимают много полезного пространства лодки;
• если имеются острые углы, то они могут повредить лодку;
• на установку такого якоря тратится много полезного времени.

Применение подобных устройств оправдано в том случае, если дно водоема твердое и чистое. Несмотря на это, заводские конструкции не всегда отвечают необходимым требованиям.

К недостаткам можно отнести:

• высокую, порой не оправданную цену;
• изделия могут оказаться просто бракованными.

Если взять во внимание вышесказанное, то якорь проще, дешевле и доступнее изготовить самому. Тем более, что рыболов понимает, какой именно нужен якорь, чтобы рыбалка была комфортной

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
   • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
   • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
   • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
   • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
   • Курбатовский. Рекомендуется для комплектации надувных лодок.
   • Разборной . Рекомендован для надувных лодок.
   • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
   • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
   • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
   • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

• Камень с отверстием для крепления каната
• Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
• Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Правильное крепление

Необходимо, чтобы лодка надежно фиксировалась на поверхности воды с помощью якоря, но одного якоря будет недостаточно

Очень важно подобрать надежный и качественный якорный трос, соединяющий якорь с лодкой. На сегодняшний день в магазинах продают огромное количество различных тросов, выполненных либо из синтетических, либо из натуральных материалов

При одинаковом диаметре синтетические канаты превосходят натуральные за счет высокой стойкости к истиранию, высоких пределов прочности на растяжение и изгиб, также такие виды тросов практически не подвергаются гниению. Самыми главными критериями при выборе троса являются прочность на растяжение и разрыв, толщина и вес.

Весьма качественный трос обязан иметь значение прочности на разрыв, превышающее массу самого якоря в восемьдесят раз. Чтобы определить точную длину троса, необходимо знать точную глубина водоема, где вы собираетесь провести рыбалку, причем длина каната должна быть больше примерно в шесть раз, потому что чем длиннее трос, тем лучше и надежнее фиксация якоря.

Возможно использования цепи вместо якоря, но так она значительно увеличит вес лодки, но она имеет более высокие показатели прочности и надежности.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

Вторым по популярности является якорь Денфорта, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

Также весьма известным является речной грибовидный якорь, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его  можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Виды якорей для ПВХ лодок

Заключение

Рыбалка – это увлекательное занятие, которое приносит человеку массу положительных эмоций, что способствует заряду бодрости и энергии. Но это бывает только при условии, когда рыболов продумал все до мелочей и взял с собой все необходимые принадлежности. Мало того, они должны быть качественными и соответствовать различным условиям ловли. Подобное определение относится и к лодочному якорю. Если это будет качественный и функциональный помощник, то кроме удовольствия, рыбалка не принесет негатива. Если элемент окажется некачественным, то процесс рыбалки может быть испорчен. Кроме огромной досады этот процесс ничего не вызовет.

14.04.2017
