Проигрыватель винила «арктур»: модельный ряд и советы по настройке

Рассмотрим поближе

Аппарат, который я недавно приобрел с рук, был произведен в 1985 году. Со слов предыдущего владельца, у проигрывателя была проделана вся необходимая для нормальной работы профилактика. Как оказалось на поверку — внутри стоят советские электролиты, однако их емкости соответствуют номиналу. В проигрывателе стоит все заводское, не считая петель-держателей крышки (заводские довольно хрупкие). Вмешательств, помимо замены головки звукоснимателя, не было, хотя и существует масса способов добиться от него существенно лучшего звука и способов его доработать. Но лично я не вижу в этом никакого смысла: в стоке проигрыватель звучит вполне прилично, а если хочется лучшего звука — незачем уродовать технику, которую уже не выпускают, ее не так много осталось, проще сразу купить аппарат классом повыше.

Исторический экскурс и технические характеристики

Бердский радиозавод в начале 1983 года выпустил сетевой транзисторный электропроигрыватель «Арктур-006-стерео». Предназначался он для работы с Hi-Fi-комплексом звуковоспроизводящей радиоаппаратуры. Выполнен проигрыватель на базе двухскоростного ЭПУ G-2021, со сверхтихоходным электродвигателем и прямым приводом. В ЭП имеются регулятор прижимной и компенсатор скатывающей силы, подстройка частоты вращения диска по стробоскопу, автостоп, микролифт, переключатель скорости и автовозврат тонарма по окончанию грампластинки. Частота вращения диска 33, 45 об/мин. Диапазон рабочих частот — 20 Гц–20 кГц. Коэффициент детонации — 0,1%. Относительный уровень рокота —66 дБ. Уровень фона -63 дБ. Габариты электропроигрывателя — 460х200х375 мм. Масса — 12 кг.

Как настроить?

Чтобы проигрыватель смог проработать гораздо дольше, необходима правильная настройка. Для этого потребуется схема, которая прилагается к любому проигрывателю. Для начала его надо выставить, а затем установить оптимальный уровень выбранной модели.

После этого нужно заняться настраиванием головки звукоснимателя, ведь от того, как она размещена, будет зависеть не только площадь, но и угол ее соприкосновения с дорожкой винила. Выставить иголку можно при помощи линейки или профессионального транспортира.

На его головке должны находиться два специальных крепежных винтика. С их помощью можно регулировать уровень вылета иголки. При небольшом их послаблении можно переместить каретку и установить уголку на уровне 5 сантиметров. После этого винтики надо тщательно зафиксировать.

Следующий этап – это выставление азимута картриджа. Достаточно взять зеркало и положить его на диск проигрывателя. Затем нужно подвести тонарм и опустить головку звукоснимателя на зеркало, находящееся на диске. При правильном расположении головка должна лежать перпендикулярно.

Одной из немаловажных составляющих проигрывателя считается тонарм. Он предназначается для держания звукоснимателя над диском, а также для плавного перемещения самой головки в то время, когда происходит воспроизведение звуков. От того, насколько правильно будет сделана регулировка тонарма, полностью зависит итоговое звучание мелодии.

Для настраивания необходимо изначально распечатать шаблон. При этом линия проверки должна быть равна 18 сантиметрам. Черная точка, нарисованная на нем, нужна для его установки на шпиндель данного устройства. Когда он будет надет, можно приступать к самой настройке.

Иголку надо установить в центре пересечения линий. Она должна находиться параллельно сетке, сначала проверить все нужно в дальней области решетки, а затем в ближней области решетки.

Еще один важный момент – это настройка прижимной силы тонарма. Для этого надо выставить антискейт на параметр «0». Далее нужно опустить тонарм, а затем при помощи грузиков необходимо постепенно регулировать его. Положение должно быть свободным, то есть картридж должен находиться параллельно деке проигрывателя, при этом ни подниматься, ни опускаться вниз.

Следующим этапом является установка специальной системы противовеса, или, другими словами, антискейтинга. С ее помощью можно предупредить свободное перемещение головки звукоснимателя.

Чтобы сделать более тонкую настройку, необходимо воспользоваться лазердиском. Для этого его надо установить, затем запустить сам проигрыватель. После этого тонарм необходимо опустить вместе с головкой звукоснимателя на диск. Регулировку можно делать при помощи поворота ручки антискейтинга.

Подводя итог, можно сказать, что проигрыватели «Арктур» в прошлом столетии пользовались огромной популярностью. Сейчас они также в тренде, но уже как ретротехника. Поэтому не стоит игнорировать такие стильные и практичные виниловые проигрыватели.

Обзор проигрывателя «Арктур-006» в видео ниже.

Проигрыватель в работе

Включается проигрыватель одним щелчком тумблера, при поднесении головки звукоснимателя к началу пластинки диск начинает вращаться, остается лишь выбрать нужную дорожку и опустить микролифт. Подстройка скорости вращения и управление проигрывателем осуществляются с соответствующей панели. При нажатии клавиши «стоп» или по окончании стороны, срабатывает автостоп и автовозврат тонарма в исходное положение.

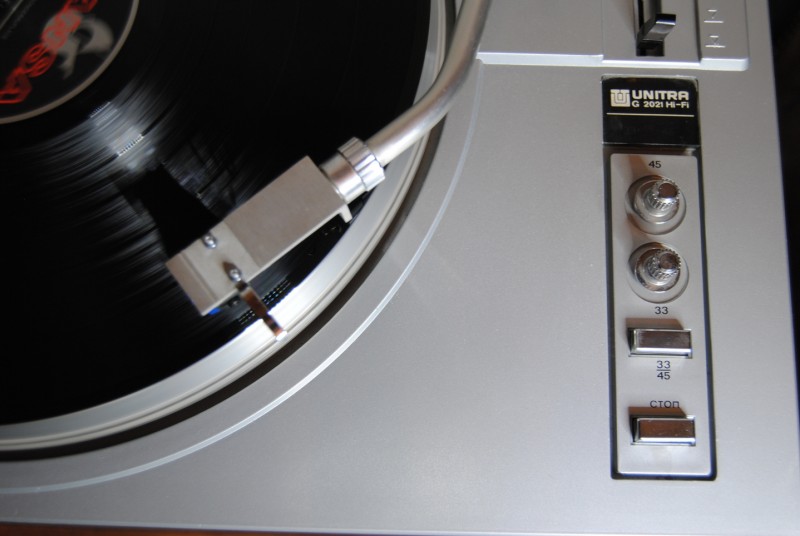

Огромный плюс — два подстроечника под 33 и 45 скорости, для точной подстройки скорости вращения. Не нужно лезть с отверткой под низ проигрывателя, как в большинстве новодельных аппаратов. Из недостатков — необходимость после прогрева микросхемы управления электродвигателем немного подстроить скорость. Также при покупке этого проигрывателя «с рук» проверяйте, чтобы скорость не плавала. У данной модели это распространенная неисправность. Покупка винтажной аудиотехники — всегда лотерея, но в данном случае лучше немного переплатить, чем купить за копейки нерабочий аппарат.

Стробоскоп, как положено всем прямоприводным проигрывателям

Внешний вид

Проигрыватель имеет пластиковый корпус, в который установлено польское прямоприводное ЭПУ с S-образным тонармом и тяжелым диском. У проигрывателя имеются нерегулируемые резиновые ножки.

Довольно типичный внешний вид для прямоприводных проигрывателей тех лет, добротная конструкция и наличие всех необходимых элементов управления

Сзади у проигрывателя есть два выхода: один со встроенного фонокорректора, второй в обход, для подключения к внешнему. При использовании встроенного фонокорректора во второй выход устанавливается перемычка.

Разъемы типа СГ-5, также известные как DIN 5

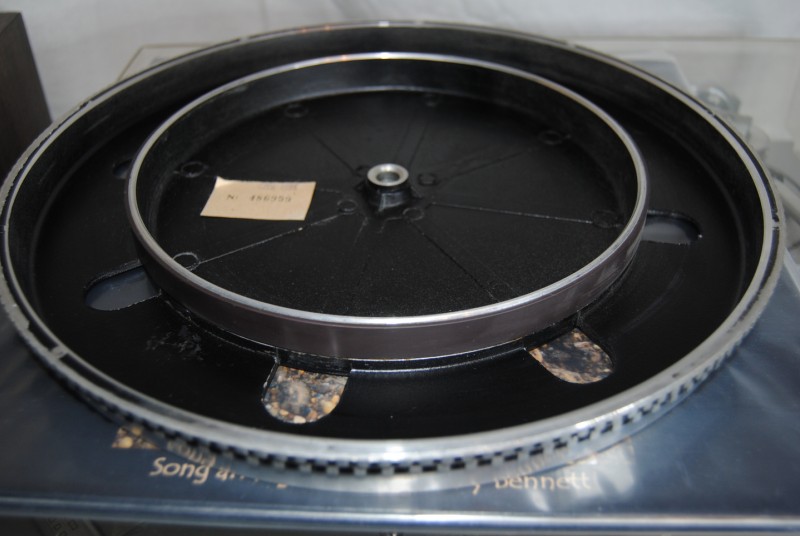

Проигрыватель имеет тяжелый опорный диск, который в то же время является ротором электродвигателя, по внутренней его части наклеена магнитная пластина.

Под ним расположен статор электродвигателя.

Статор электродвигателя

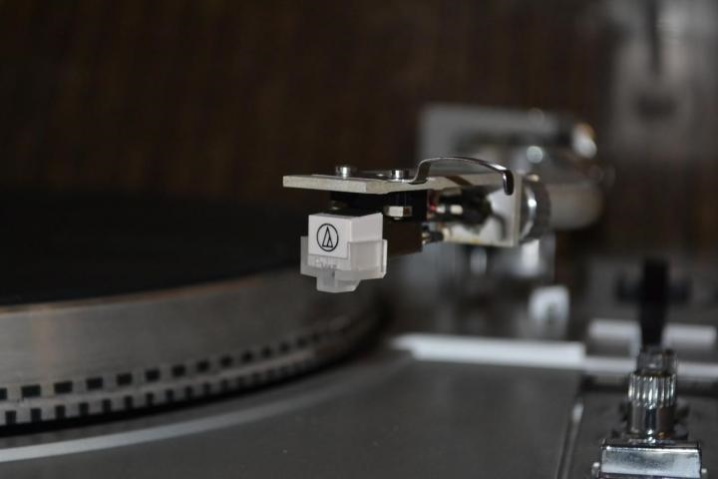

Тонарм выполнен целиком из металла, в его конструкции нет ни малейшего люфта. Единственное, что вызывает вопросы — противовес, который сидит недостаточно плотно, да и проградуирован он с шагом в 0,5 г, что существенно усложняет процесс точной настройки прижимной силы без весов. Шелл не имеет прорезей для более точной настройки угла захода, однако он съемный и может быть заменен на любой другой.

Прослушивание

Слушать проигрыватель мы будем с головкой Shure M97xE (комплектную Unitra MF102 отложим для детских сказок), встроенным фонокорректором на микросхеме К157УД2, усилителем Pioneer a-30 и акустическими системами Амфитон 25 АС-227. При использовании лучшего фонокорректора можно было бы добиться более детальной и глубокой звуковой картины, но встроенная микросхема показала себя на удивление неплохо. С тем лишь уточнением, что данный проигрыватель не претендует на звук класса High End — это вполне себе обычный, добротный Нi-Fi средней ценовой категории, не более того.

Pink Floyd – «Wish You Were Here» (25 AP 1258)

Центральная композиция альбома отыгралась с достаточным количеством деталей, глубиной звуковой сцены, хорошо было передано звучание каждой струны гитары и вокала Дэвида Гилмора.

Kiss – «Asylum» (826 099-1)

Связка проигрывателя и головки звукоснимателя в очередной раз хорошо себя показала: отсутствие какой-либо каши в звуке, прекрасно передается весь драйв и эмоциональная составляющая альбома.

Boney M. – «Love For Sale» (65 359 2)

В тесте советского проигрывателя винила просто невозможно обойтись без «первой группы всех пионерлагерей». Бас был достаточно глубоким, звучал он с присущей этому носителю мягкостью.

Форум – «Белая ночь» (С60 25779 005)

Звук буквально переносит во времена СССР — настолько он мягкий, детальный и живой.

Модели

Чтобы понять, что собой представляют такие проигрыватели, необходимо ознакомиться с самыми популярными моделями.

«Арктур 006»

В 83 году прошлого столетия на Бердском радиокомбинате совместно с польской фирмой «Унитра» был выпущен данный проигрыватель. Это послужило доказательством того, что в Советском Союзе также могут делать качественную технику. Даже сегодня данная модель может составить конкуренцию некоторым зарубежным проигрывателям.

Что касается технических характеристик «Арктура 006», то они следующие:

• имеется регулятор прижимного типа;
• есть частотная настройка;
• имеется автоматическая остановка;
• есть микролифт, переключатель скоростей;
• диапазон частот равен 20 тысячам герц;
• диск вращается со скоростью 33,4 оборота в минуту;
• коэффициент детонации равен 0,1 процента;
• уровень шума равен 66 децибелам;
• уровень фона равен 63 децибелам;
• весит электропроигрывателя не меньше 12 килограммов.

«Арктур-004»

Данный электропроигрыватель типа стерео выпустил Бердский радиозавод в 81 году прошлого столетия. Его прямым предназначением считается прослушивание пластинок. Состоит он из двухскоростного ЭПУ, электронной защиты, контроля уровня сигнала, а также автостопа и микролифта.

О технических характеристиках можно сказать следующее:

• диск вращается со скоростью 45,11 оборота в минуту;
• коэффициент детонации равен 0,1 процента;
• диапазон частот равен 20 тысячам герц;
• уровень фона – 50 децибел;
• вес модели равен 13 килограммам.

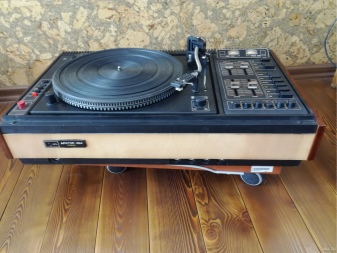

«Арктур-001»

Появление данной модели проигрывателя датируется 76 годом прошлого столетия. Создан он был на Бердском радиозаводе. С его помощью воспроизводились различные музыкальные программы. Сделать это можно было при помощи микрофонов, тюнеров или магнитных приставок.

Технические характеристики «Арктура-001» следующие:

• диапазон частот равен 20 тысячам герц;
• мощность усилителя равна 25 ваттам;
• питание происходит от сети 220 вольт;
• весит модель 14 килограммов.

«Арктур-003»

В 77 году прошлого столетия на Бердском радиозаводе была выпущена еще одна модель проигрывателя. Его прямым предназначением считается воспроизведение звуковых записей с пластинок. Разработка была сделана на основе конструкции «Арктур-001».

Что касается технических характеристик, они следующие:

• диск вращается со скоростью 45 оборотов в минуту;
• диапазон частот равен 20 тысячам герц;
• коэффициент детонации – 0,1 процента;
• весит такое устройство 22 килограмма.
