Мастер-класс по изготовлению динамических «бегущих» поворотников

Основные преимущества

Бегающие поворотники RunLed выгодно отличаются от сомнительных и недолговечных аналогов других фирм. От конкурентов их отстраивают следующие преимущества:

• Элементарность и быстрота монтажа. Процесс, пошагово расписанный в инструкции, занимает всего 15 минут и не требует особых знаний, а потому может быть выполнен даже без опыта.
• Универсальность и многофункциональность. Гаджет не только подходит любой модели отечественного или иностранного автомобиля, но и проявляется в разных качествах: подсветки при парковке, сигналов поворотов и торможения, фонаря на хвосте при движении и огней, мигающих в аварийной ситуации.
• Прочность и долговечность. Обладая премиум-качеством, бегающие поворотники RunLed радуют владельцев многие годы. Светодиодная лента устойчива к ударам, влаге, экстремальным температурам и способна служить до 50000 часов (5,7 лет). Предохранитель IP65 бережёт электронику от попадания воды и перегрузки.
• Высокоинтенсивная осветительная способность. Мощные по яркости светодиоды девайса станут причиной того, что их будет видно в любую погоду.

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Многие автолюбители, чтобы улучшить внешний вид своей машины, тюнингуют свою «Ласточку» светодиодными огнями

Одним из вариантов тюнинга является бегущий поворотник, который обращает внимание на себя других участников движения. В статье приводится инструкция по установке и настройке поворотников с бегущими огнями

Инструкция по сборке

Светодиодные лампы – это полупроводниковые элементы, светящиеся под воздействием электрического тока. Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

• паяльник;
• бокорезы или плоскозубцы;
• паяльник и материал для пайки;
• тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды.

В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов.

Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

1. Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
2. Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
3. Старые лампочки следует выкрутить.
4. Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
5. На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
6. Далее сборка и установка фонарей производится в обратном порядке.
7. После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

При подключении светодиодов необходимо следить, чтобы анод был подключен к плюсу источника питания, а катод – к минусу. Если подключение будет выполнено неправильно, полупроводниковые элементы не будут светиться и даже могут сгореть.

Гибкие светодиодные ленты ДХО

Особенности установки и настройки бегущих указателей поворота

Можно установить динамические поворотники вместо обычных светодиодов. Для этого извлекаются повторители из зеркал, демонтируется плата со светодиодами и токоограничительными резисторами. На повторителе нужно оторвать стекло от корпуса. Затем следует аккуратно вырезать отражатель и удалить его.

На место удаленного отражателя устанавливается плата SMD 5730, на которой расположены желтые светодиоды. Так как у повторителя изогнутая форма, то плату придется расслоить и немного изогнуть. У старой платы нужно отрезать часть с разъемом и припаять ее для подключения контроллера. Далее все компоненты возвращаются на место.

Для регулировки времени бегущих светодиодных огней к микроконтроллеру припаивается переключатель. Когда найдена подходящая скорость, вместо переключателя припаиваются перемычки. При соединении двух выводов с массой минимальное время между вспышками светодиодов составит 20 мс. При замыкании контактов это время составит 30 мс.

Светодиодный динамический поворот

Цена вопроса

Можно изготовить поворотник бегущий огонь из дневных ходовых огней. Их стоимость составляет 600 рублей.

В качестве источников света в этом случае можно взять «пиксельные» RGB светодиоды в количестве 7 штук на каждый бегущий поворотник. Стоимость одного элемента составляет 19 рублей.

Для управления светодиодами необходимо приобрести Arduino UNO стоимостью 250 рублей. Таким образом, общая стоимость составит 1060 рублей.

Видео «Изготовление бегущих поворотников с ДХО»

В этом видео рассказывается, как изготовить бегающий поворотник из ДХО своими руками (автор ролика – AutoFeel).

• Пособие, как сделать стоп-сигнал с бегущими огнями своими силами
• Делаем автоподелку — мастерим звуковой сигнализатор поворотов для своей «Ласточки»
• «Комфортные», «ленивые» или «вежливые» указатели поворота: сделай сам!

Как устанавливать и как работает RunLed

Как уже говорили, установить набор RunLed достаточно просто, для этого не нужно быть специалистом в плане электрики. Соблюдая все необходимые инструкции и шаги, указанные в документации к набору, даже неопытный владелец с легкостью может установить и настроить все.

Прежде чем приступать к установке бегающих LED поворотников RunLed, необходимо определиться, как и где будет установлен набор, точней светодиодная лента. Производитель рекомендует скрыть её за деталями кузова, таким образом, чтоб не было прямой видимости, иначе будет яркое и прямое свечение для едущих водителей позади. Следующий шаг по установке это замер длины ленты RunLed к длине места для крепежа. Лента не должна свисать или быть более длинной, нежели поверхность. Для того, чтоб подогнать длину, вся лента разделена не небольшие сектора, все что необходимо – просто отрезать острыми ножницами определенный сектор, тем самым укоротив ленту.

Второй шаг по установке RunLed – подготовка поверхности. По рекомендации продавца, поверхность необходимо промыть, высушить и обезжирить. К тому же рекомендуют, чтоб на поверхности не было ржавчины или сколов, иначе со временем в этом месте лента попросту отстанет, а на скорости вовсе может повредиться. Устанавливать ленту рекомендуют возле заднего бампера, на стыке кузова и уплотнителя крышки багажника. Поверхность и место крепежа не должны быть подвижными, в противном случае могут разорваться провода или же повредится сама лента. Поэтому набор RunLed не рекомендуют ставить на саму крышку багажника.

Процесс крепежа ленты RunLed совсем прост, обезжирив поверхность и подогнав необходимую длину. Прежде, чем прикрепить ленту, необходимо высчитать центр ленты и центр автомобиля по ширине. За счет такого расчета будет равномерное свечение в режиме аварийной стоянки, как правило, свечение идет от центра и по сторонам в виде бегущей строки. Сняв защитную поверхность, за счет самоклейки ленту RunLed нужно притулить к поверхности и несколько раз хорошо прижать пальцами.

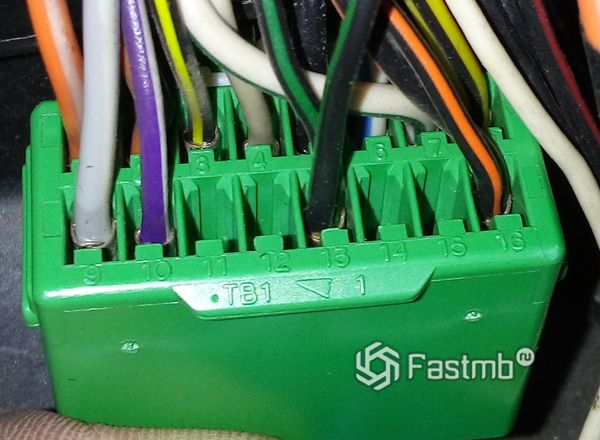

Подключить ленту RunLed не тяжелее, чем крепить её. Производитель заранее позаботился об этом, в инструкции прописаны все необходимые шаги по подключению к шине автомобиля. Чтоб обезопасить себя во время подключения, рекомендуют снять клемму с аккумулятора автомобиля, в случае если обесточить автомобиль нет возможности, то для подключения рекомендуют использовать инструменты (плоскогубцы, пинцет и изолента). В схеме указано, какие провода блока RunLed соответствуют функциям задних стопов автомобиля.

В случае если все же нет возможности установки на нижнюю часть багажника и ленту можно установить только на крышку багажника, в комплект входит специальный удлинитель для проводов от ленты к блоку питания. В схеме производитель так же расписывает методику использования удлинителя. Стоит понимать, что в таком случае необходимо аккуратно скрыть все провода под обшивкой, а само крепление ленты должно быть надежным.

С инструкции проводов следует, что черный провод ленты RunLed отвечает за массу (минус), красный за плюс (система рассчитана на питание от 12V). Поэтому подключать их стоит внимательно и лучше всего к габаритам, тем самым днем не будет расходоваться лишнее свечение, а при включении габаритов выглядеть более эффективней и привлекательней.

Принцип работы самого набора РанЛед весьма прост. При правильном подключении и соответствии установки по схеме, система придаст неповторимый образ автомобилю. При включении одно из поворотов, лента начинает отображать такой же эффект но с помощью бегущей строки в сторону поворота. Стопы могут отображаться в нескольких режимах, обычным подсвечиванием, бегающая строка или же несколько других эффектов по желанию владельца.

Интересней всего отображаются эффекты аварийной стоянки и обычные эффекты свечения. Как правило, они начинаются от центра автомобиля и расходятся по сторонам, или же светятся сегментами по очереди. Эффект свободного отображения может менять цвет, направления или вовсе быть хаотичным, без определенной последовательности.

Как сделать своими руками динамические поворотники (с накоплением) из KIT DIY набора с AliExpress

В этой статье описано как своими руками сделать на базе конструктора более интересную схему динамических поворотников в авто или на гирлянды и т.д.

Как то заказал себе KIT DIY наборчик с AliExpress –бегущие огни на светодиодах (ссылка на набор) .

Привлекла смешная цена в 63 рубля и возможность потренироваться в пайке SMD радиоэлементов.

Этот конструктор состоит из печатной платы размером 20х55мм и соответственно набора необходимых радиодеталей. На плате обозначены места установки всех компонентов и их номиналы, так что трудностей с монтажом особых нет.

Весь процесс изготовления и работу схемы можно посмотреть в видео:

Перечень инструментов и материалов

-набор бегущие огни на микросхеме CD4017 или К561ИЕ8 (ссылка на набор);

-отвертка;- ножницы;-паяльник;-кембрик;-аккумуляторная батарея от сотового телефона;-блок питания на 12В;-соединительные провода;-фольгированный текстолит для печатной платы;-микросхемы К561ТМ2;-резисторы;-транзисторы КТ815(или аналоги);-светодиоды.

Шаг первый. Распайка печатной платы набора с AliExpress.

Все что необходимо это распаять компоненты набора на плату. В виду миниатюрных размеров SMD радиоэлементов использовал «третью руку» с увеличительным стеклом. Сначала распаял резисторы, конденсаторы и другие компоненты схемы кроме микросхем. В конце распаиваем микросхемы и светодиоды.Данная схема работает от 3 до 15В.

Генератор импульсов собран на микросхеме NE555, далее импульсы подаются на десятичный счетчик с дешифратором -микросхема CD4017 (К561ИЕ8), к десяти выходам которой подключены светодиоды через токоограничительные резисторы. Скорость переключения бегущих огней регулируется подстроечным резистором.

Схема конструктора.

У меня схема заработала при первом включении.

Шаг второй. Модернизация схемы бегущих огней.

Позже в процессе экспериментов вышла из строя микросхема CD4017. По быстрому на проводах пришлось заменить ее на отечественный аналог К561ИЕ8. Хотелось получить более интересные световые эффекты бегущих огней. В результате собрал еще одну печатную плату с триггерами К561ТМ2 и силовыми ключами на КТ815.

Импульс с каждого выхода К561ИЕ8 подается на вход триггера по принципу «защелка» то есть на выходе триггера сигнал остается постоянным до прихода импульса сброса с ноги 11 микросхемы CD4017(К561ИЕ8). За цикл вкючатся 9 каналов . Силовые ключи на транзисторах КТ815 предназначены для подключения нагрузки до 1-1,5А.

Если нужно подключать более мощную нагрузку то надо заменить КТ815 соответственно на более мощные транзисторы. Так как я применил четыре микросхемы К561ТМ2 то получилась схема на восемь каналов.

Схема после переделки..

Для проверки работы подключил к каждому из восьми каналов куски светодиодной ленты с тремя светодиодами.Заменил подстроечный резистор 50кОм на 470кОм чтобы расширить пределы регулировки частоты импульсов. Нашел в гараже старый плафон от поворотников, накрыл им светодиодную ленту. Световой эффект получился вроде неплохой.Вот такая получилась конструкция выходного дня. Было интересно обкатать новую схему, поэтому все делалось по быстрому. В перспективе можно будет сделать новую общую печатную плату. Сделать самостоятельно такие бегущие огни на светодиодах по силам начинающему без больших затрат времени и финансов. А где применить их это уже решайте сами.

На весь работу пошло пару выходных вечеров и 63 рубля (набор с Алиэкспресс 63р.). Остальные комплектующие у меня были в наличии.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Идея

Описание

Исполнение

Итоговая оценка: 5.67

Как работают повторители RunLed

Основой для RunLed послужила светодиодная технология, точней быть это светодиодная лента со специальным распределением контактов и элементами освещения. В пару производитель добавил блок управления, который управляет лентой и распознает поступившие сигналы.

Дополнительный плюс нового РанЛед в том, что он многофункциональный и не заточен сугубо, чтоб повторять направление поворотов. Помимо основного назначения, бегающие поворотники RunLed может послужить в качестве хвостового фонаря, чтоб выделить автомобиль из общего потока. Так же может служить как повторитель стопов, сигнала аварийной стоянки и других режимов задних световых приборов. При желании владелец может выбрать один из режимов отображения RunLed: бегущая строка, моргающий режим и другие. В свою очередь так же можно выбрать оттенок свечения, от ярко белого до насыщенно синего.

Принцип устройства РанЛед весьма прост, светодиодная лента в первую очередь повторяет указания и команды задних фар автомобиля (повороты, стопы, габариты и другое). В режиме ожидания, водитель может выбрать один из режимов RunLed, включив один из запрограммированных режимов.

Поворотник бегущий огонь — «Электрика» на DRIVE2

Решил побаловать моих подписчиков и опубликовать сразу несколько статей, благо без дела не сидел все это время)

На этот раз речь пойдет о плате управления бегущим огнем с заполнением, применяемой для поворотников “аля Ауди”

Реализации в железе нет т.к. была заказана разработка схемы, платы и прошивки, заказчик сам собирает т.к. нужно максимально в сжатые сроки сделать. Мною программа обкатана на макетке, не в Протеусе.

На данный момент уже реализовано две версии прошивки с тремя версиями платы.

Ну а теперь более подробно.

Версия 1.0.

Позволяет реализовать поворотник “бегущий огонь” с заполнением на 9 каналах.Автоматически отключается от АКБ после выключения поворотников и не потребляет ток.

Имеет функцию удлинителя поворотов (“лентяйка”).

Можно подключить лампу через встроенный полевой транзистор, так избавляемся от проблемы асинхронной работы бегущего огня и лампы поворотника. Время свечения лампы поворотника при этом можно менять в довольно большом диапазоне.

Версия 2.0.

Отличается от версии 1 отсутствием удлинителя поворотов и возможностью регулировки скорости загорания модуля светодиодов для обеспечения синхронизма с сигналом поворотника.

Версия 2.1.

В этой версии упразднена функция включения лампы поворотника от контроллера с регулировкой времени свечения.

Платы разработаны в SL и DipTrace для всех трех версий.

Подключение

REV1.0

Необходимо подвести к плате питание +12В от АКБ. НЕ с ключа зажигания, а с АКБ. Это главный минус этой версии, почему и были сделаны вторая и третья.

Вывод IN L подключается к штатной проводке автомобиля к проводу идущему на поворотник.Светодиодные модули подключаются к выходам LED1-9 и светятся в соответствующей последовательности.

На вывод OUT L подключается лампа поворотника, если лампа вообще остается иначе не подключаем ничего.

REV2.0

Основным преимуществом этой версии является отсутствие необходимости в подключении платы к плюсу АКБ, что резко упрощает ее подключение. Но за удобства нужно платить.По этой причине в данной версии и версии 2.1 отсутствует функция удлинителя поворотов.

Регулировка скорости заполнения огней настраивается установкой перемычки относительно массы на выводы SPEED1-5. Чем больше номер, тем медленнее заполнение.

Регулировкой скорости заполнения осуществляется настройка времени горения модуля в такт лампам поворотников. Синхронизация автоматическая.

REV2.1

В этой версии прошивка та-же самая, что и на 2.0, разница в том, что убран мосфет на лампу поворотника для вариантов реализации, когда лампа из поворотника убрана и работает только модуль светодиодов.

Небольшая демонстрация работы первой версии прошивки:

И вторая версия:

Вариантов применения в автомобиле может быть много, в зависимости от того, что именно Вы делаете.Пара примеров подключения ниже.

модули только сзади

модули и спереди, и сзади

Светодиодные поворотники Бегущий огонь. Версия 2.1.1.Поворотник бегущий огонь + ДХО. Версия 3.Поворотник бегущий огонь + ДХО. Версия 3. Испытания и настройка.

Скачать файлы для повторения REV.1.0

Скачать файлы для повторения REV.2.0

Скачать файлы для повторения REV.2.1.3 (9 каналов)

Скачать файлы для повторения REV.2.1.4 (10 каналов)

Как сделать бегущий «умный» поворотник своими руками для автомобиля

• Cхема подключения
• Прошивка контоллера

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Что для этого потребуется:

1. Светодиодная лента, состоящая из светодиодов ws2812b
2. Контроллер Arduino nano (можно использовать в любом другом формфакторе)
3. Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В.
4. 4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

Cхема подключения

Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания».

Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Прошивка контоллера

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.

Скачать готовый скетч в файле можете по этой ссылке.

Для работы с пиксельными светодиодами нужна будет библиотека . Установить ее можно будет следующим образом: Скетч -> Подключить библиотеку -> Управлять библиотеками. Далее в меню поиска ввести название библиотеки Adafruit_NeoPixel.h и нажать кнопку установить.

После этого вставить скетч в программу и заменить в коде количество светодиодов (у нас используется 7 диода):

if (digitalRead(5) == LOW and digitalRead(6) == HIGH) { // включается один поворотник for(int k = 0; k

}

} } if (digitalRead(5) == HIGH and digitalRead(6) == LOW) { // включаем второй поворотник for(int k = 0; k

Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода } delay(60); strip2.show(); } } } if (digitalRead(3) == HIGH) { // режим спецсигналов, если на 3 пин подаем плюс for(int j = 0; j

Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(i, strip2.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(20); for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(20); } for(int j = 0; j

show(); delay(20); } } if (digitalRead(4) == HIGH) { // Режим стробоскова, если на 4 пин подаем питание for(int j = 0; j

show(); delay(15); for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода strip2.setPixelColor(i, strip2.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода } strip.show(); strip2.show(); delay(15); for(int i = 0; i

}

Видео как работает наша фара:
