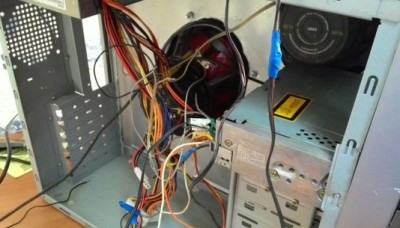

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли… Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

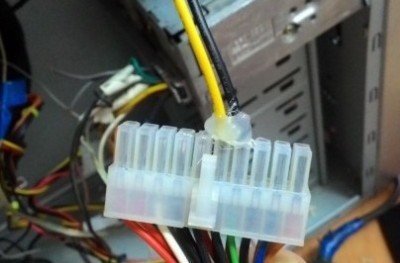

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).

Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго. Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

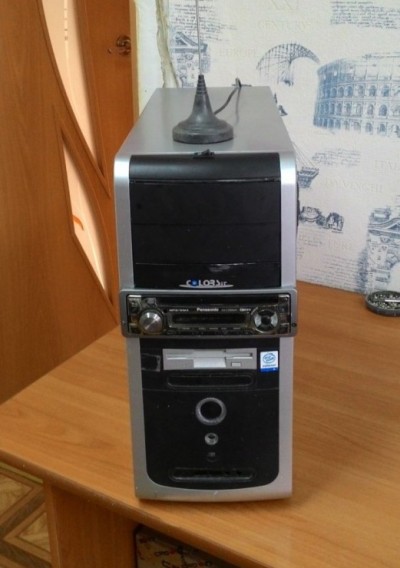

По результатам работы у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Итак, корпус полностью не делал, просто использовал часть стола, а сделал что-то типа кожуха обеклейкой из картона и цветного скотча.

Туда вмонтировал 80 мм вентилятор от компьютерного блока питания, купил 2 выключателя автомобильных с лампочками разных цветов.

Один включает питание вентилятора, а другой — подсветку цветомузыки, которую как-то недавно собирал.

Вентилятор подключается через простейший транзисторный регулятор напряжения, которым можно регулировать скорость вращения лопастей — ведь не всегда нам нужны все 100 процентов оборотов. Схема его на рисунке ниже:

Регулятор выполнен навесом, прямо на самом переменном резисторе. На транзистор прикрутил кусочек алюминия на всякий случай. Хотя он практически и не греется.

Почему использовал именно картон? Он хорош тем, что прекрасно режется и принимает любую необходимую форму, выключатели замечательно стали, охлаждение обеспечено.

Блок питания — импульсный, на 12В 4А. Его мощности вполне достаточно для питания всей системы.

А подключается всё это хозяйство к сетевому фильтру.

Общие затраты на систему:

Блок питания 700 рублей — 12 вольт 4 А- магинтола 900 рублей вместе с фильтром питания кожухом и всей проводкой.- колонки — 2 комплекта колонок Mystery MJ103BX ПО 800 РУБЛЕЙ — 1600 рублей с моей скидкой 1500 руб.- два выключателя с индикацией на 12 вольт — 45 рублей.- вентилятор регулятор и транзистор, скотч провода изолента и прочие расходники уже были в наличие.

В своём варианте вы можете использовать для корпуса текстолит, алюминий или фанеру (разместив магнитолу внутри старой колонки). Главное, я показал вам сам принцип построения подобных аппаратов. Конструкция самодельного музыкального центра установлена и радует своей удобностью и хорошей работой вот уже который день! С вами был тов. redmoon.

Обсудить статью КАК СДЕЛАТЬ МУЗЫКАЛЬНЫЙ ЦЕНТР

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Евгений (udginb)
Казахстан, г.Усть-Каменогорск
Список всех статей

Профиль udginb

Интересно мне все. Люблю работать руками и головой. Считаю, что должен сделать все сам или модернизировать, в этом случае я уверен в изготовленном или модернизированном предмете. Он у меня начинает жить.Вот хочу построить яхту (примерно 6 метров). Мечта не пустая, просто нет времени. А как строить знаю и умею.А насчет радиотехники — то база теоретическая слабовата, в свое время не было возможности ни у кого спросить, ни где прочитать.Все делал методом научного тыка и интуиции.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Роман (RomanSt)
Москва
Список всех статей

Профиль RomanSt

Преподаватель, риэлтор, радиолюбитель.Потомственный преподаватель. Работаю в Центре компьютерного обучения «Специалист» при МГТУ им. Баумана. Обучаю компьютерной графике и верстке в программах Adobe Photoshop, Adobe Illustrator, Adobe InDesign, CorelDraw, QurkXPress. Общий преподавательский стаж без малого 19 лет.Увлечения: Hi-Fi, радиолюбитель (усилители и прочие конструкции на электронных радиолампах и танзисторах), книги, музыка, история.

Связанные материалы

Колонки из автодинамиков Hyundai H-CSK502 и ящиков для растений от IKEA…
Не сочтите за рекламу, но магазин Икея, по моему мнению, очень привлекательное место для любителей…

Методика изготовления корпусов РЭА в стиле ретро…
После восстановления очередного приемника, появилось желание опробовать технологию изготовления…

Оригинальные подставки под акустические системы…
Статья для тех, кто имеет желание малыми силами и бюджетом сделать подставки для своей акустики….

Термопресс для изготовления подвесов к квадратным динамикам…
Многим приходилось сталкиваться с проблемой рассыпавшихся подвесов у квадратных динамиков японских…

Проектирование корпусов…
Выслал материал по созданию корпусов, но не выложил фото. Специально сделал небольшой пример, но…

Технология изготовления лицевых панелей методом ЛУТ…
Технология изготовления лицевых панелей методом ЛУТ После публикации последней статьи мне был задан…

Самоклеющаяся плёнка в оформлении самодельной акустики…
Пленка самоклейка по своей природе и свойствам очень удобная вещь, особенно для тех, кто любит…

Корпус усилителя мощности своими руками…
Приличный корпус для усилителя сделать можно. Своими руками, с помощью простейших ручных…

Про стоматолога, корейский маркер и печатную плату…
Здравствуйте и сильно не ругайте (т. к. я здесь недавно, да и не местный). Наверное, у каждого…

Внешний USB-разъем в автомагнитоле Pioneer DEH-2120UB…
Начну с того, что меня достало… Каждый раз, когда снимаю «морду», надо выдёргивать флешку, иначе…

Учебник по программе DipTrace…
Этот документ позволяет Вам легко научиться проектировать простые схемы и печатные платы,…

Нанесение надписей на переднюю панель УМЗЧ

Думаю что этот пункт будет интересен очень многим, особенно тем кто мастерит различные корпуса для устройств из металла, не только усилители мощности.

Полагаю что многие из вас знакомы или же хоть раз где-то слышали о таком явлении как Лазерно Утюжная Технология (или просто в народе — ЛУТ), применяемая для изготовления печатных плат в домашних условиях.

Я также в свое время слышал о ней, но еще даже не опробовав ее для изготовления печатных плат (всегда по старинке трафарет рисовал вручную на листе бумаги + шприц с лаком для нанесения на текстолит) принялся использовать ее для нанесения надписей на металл.

Суть методологии ЛУТ очень проста, сейчас подробно распишу как я наносил надписи на пластину из дюралюминию для передней панели своего самодельного усилителя мощности звуковой частоты.

Зачищаем металл мелкозернистой наждачной бумагой, добиваемся чтобы поверхность была ровной и гладкой (это я уже делал, описано выше). Очищаем и обезжириваем поверхность пластины при помощи тампона из ватки, смоченного в растворитель.

Распечатываем на ЛАЗЕРНОМ принтере нужный трафарет со всеми нужными надписями и в нескольких копиях на странице извлеченной из прочного глянцевого журнала.

Печать нужно выполнять в зеркальном отображении, чтобы после перебивки надписи на металле были в правильном положении. Отобразить изображение можно в любом графическом редакторе или же при помощи программы в которой чертили рисунки.

Рис. 10. Трафарет с надписями для передней панели моего усилителя.

Если напечатанный рисунок достаточно большой по размеру, то возможно что лучше его разрезать на части размером поменьше. Я именно так и сделал — отдельно вырезал трафареты с надписями сверху, с рисунками для каждого из регуляторов громкости, наушников…

Мелкими частями трафареты намного удобнее центрировать, особенно те что с круговыми отверстиями. Для этого внутреннюю часть бумаги подготовленного кусочка трафарета можно надрезать от центра к краям и получившиеся лепесточки вдавить в отверстие, тем самым надежно отцентрировав трафарет.

Рис. 11. Напечатанные на журнальном листе бумаги и в зеркальном отображении надписи для передней панели УМЗЧ.

Разогреваем утюг. Я использовал еще советский со сплошной массивной подошвой из металла, остывает она медленно и соответственно накапливает достаточно тепла для теплопередачи.

Пластину из металла нагреваем утюгом до температуры немного ниже максимальной температуры утюга, это делается «на глаз», к тому же пластина остывает достаточно быстро — можно разогреть до максимума и после сделать небольшую паузу перед следующим шагом.

В моем случае пластина достаточно длинная, поэтому я переносил надписи по порядку: нагревал сначала одну сторону пластины, переносил надписи, потом приступал к надписям посередине и грел середину пластины, а потом уже оставшуюся сторону.

Процесс переноса надписей очень прост — прикладываем трафарет, центрируем и позиционируем как нужно, потом прикладываем сверху на трафарет подошву утюга и держим так секунд 10, после дав остыть секунд 10 начинаем аккуратно как бы «втирать» трафарет по всей площади.

Приклеив таким способом несколько трафаретов можно перейти к следующему этапу. Можно конечно приклеить все трафареты сразу, но это уже как кому удобнее, попробуете и определите для себя подходящий вариант.

Ищем емкость с размерами, достаточными чтобы погрузить в него изготавливаемую пластину, можно также использовать ванну.

Набираем в нее теплую воду с температурой примерно 30-35 градусов по Цельсию. Аккуратно погружаем в теплую воду нашу пластину с приклеенными трафаретами.

Ждем примерно 10-15 минут чтобы бумага полностью размокла и легко отслоилась от металла, отделяем ее и протираем панель с надписями отрезком сухого полотна.

Ожидаем немного пока надписи на панели просохнут — на них станут видны тонкие слои белых волокон — это остатки от бумаги. Убираем эти волокна при помощи ватки смоченной в спирт, делаем это аккуратно и с небольшим усилием.

Повторяем процесс обезжиривания металла на следующем участке где нужно клеить надписи (мало ли что, руками все-таки пачкаем), греем утюгом, кладем трафарет, греем его, а потом втираем, мочим в воде, протираем…повторяем пока все надписи не будут нанесены.

Все, надписи готовы!

Может случиться так, что с первого раза получить целые и качественные надписи не получится — не отчаивайтесь, пробуйте и экспериментируйте.

Я распечатывал трафареты на листах бумаги из разных журналов, только два типа бумаги дали хороший результат — они хорошо размокали и отслаивались от перенесенного на металл тонера.

Корпус для усилителя мощности

Прежде чем приступить к проектированию корпуса усилителя мне нужно было решить задачу с выбором радиаторов для охлаждения мощных транзисторов КТ825+КТ827. Установленные радиаторы займут достаточно большую площадь в корпусе или на корпусе УМЗЧ. На каждые два канала УМЗЧ приходится по 4 транзистора — в сумме 8 транзисторов, нужно распределить их по радиаторам.

Сначала думал установить все транзисторы на два длинных радиатора — по 4 транзистора на каждый, которые бы выступали в роли боковых частей корпуса, но радиаторного профиля нужной высоты и площади теплоотдачи я не нашел.

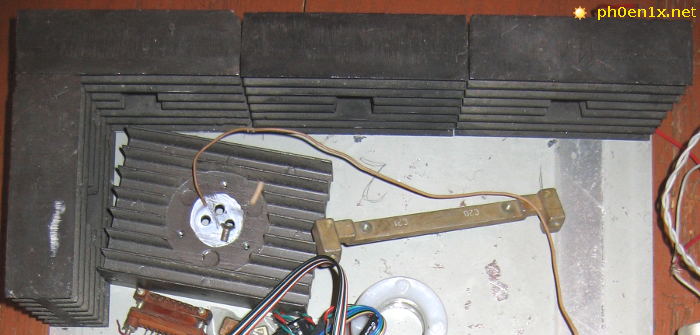

После копания в домашнем хламе были найдены компактные радиаторы и с достаточно большой площадью рассеивания тепла, на которых били установлены старые транзисторы КТ805А в металлическом корпусе.

Рис. 1. Радиаторы от транзисторов КТ805А.

Немного прикинув расположение этих радиаторов по сторонам уже думал отказаться от затеи их использования, тем более что будет немало возни с креплением транзисторов КТ825, КТ827 в корпусе TO-3, придется сверлить отверстия и снимать небольшой слой металла напильником или фрезой.

В это же время в гости ко мне в комнату зашел отец, немного побеседовав на тему корпуса для УНЧ я решил все же применить эти радиаторы.

Все транзисторы были установлены на 8 радиаторов, для крепления использовался изолированный монтаж со слюдой в качестве диэлектрика и проводника тепла, также в ход пустил белую термопасту от тех же КТ805А которые были установлены на радиаторах изначально.

Об изолированном способе установки транзисторов в корпусе TO-3 на радиаторы я рассказывал раньше в статье по изготовлению схемы УМЗЧ на TDA7250.

Имея в наличии радиаторы и поигравшись немножко с их расположением я принялся чертить план корпуса усилителя в AutoCAD (сейчас для черчения использую свободный LibreCAD).

Полезно знать: для преобразования файлов формата *.dwg для AutoCAD в формат *.dxf для LibreCAD и других программ, достаточно хорошо себя зарекомендовала программа-конвертер под названием «Teigha File Converter», которая доступна в свободном доступе под Windows, Linux, Mac OS X и Android.

Рис. 2. План корпуса для самодельного усилителя в AutoCAD.

По ширине я старался сделать корпус усилителя таким же как и многие отечественные УНЧ, к примеру как у Radiotehnika-U101. Таким образом ширина задней панели, на которой будут крепиться разъемы и клемы усилителя, получилась 150мм.

Длина корпуса усилителя получилась равной длине трех радиаторов + толщина передней панели. По середине корпуса будет установлен тороидальный трансформатор, а дальше придумаю как разместить всю остальную электронику.

На задней панели должны размещаться:

• 4 разъема RCA (тюльпан) для подключения источников сигнала;
• 4 держателя под предохранители для АС + 1 держатель предохранителя питания 220В;
• 1 разъем IEC (как у БП компьютера) для подключения питания 220В;
• 2 клеммника WP4-7 для подключения 4х акустических систем;
• 1 COM-порт, на случай как найду время сделать управление через компьютер.

Проектировал размещение компонентов на задней панели по старинке — на листе бумаги в клеточку:

Рис. 3. План размещения разъемов на задней панели усилителя мощности, нарисованный на листе бумаги.

Рис. 4. Готовая задняя панель для самодельного усилителя мощности.

Все разъемы и держатели для предохранителей удалось разместить достаточно компактно и удобно. Перед их креплением панель с вырезанными отверстиями была покрашена в белый цвет при помощи аэрозольного баллончика с краской.

Для дна корпуса усилителя была вырезана пластина из алюминия толщиной примерно 2мм и по размерам получившегося прямоугольника из радиаторов и задней панели.

Для будущей передней панели усилителя мощности был вырезан кусок дюралюминия толщиной 5мм, высотой 75мм и шириной 450мм.

Рис. 5. Заготовки для корпуса усилителя — радиаторы, задняя панель, днище и пластина для передней панели.

Рис. 6. Корпус самодельного УМЗЧ в сборе.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Дмитрий (Dimonos)
г.Минск
Список всех статей

Профиль Dimonos

Мне 48 лет паяльник в руки взял еще в школе, в году где то 1978, Начал с акустики. Самоучка-радиотехнического образования нет.Сначала занимался довольно активно,теперь не хватает времени. Сконструировал и изготовил несколько удачных АС (из 10-15 неудачных). Затем пошли кассетные магнитофоны,автомагнитолы,ремонт и настройка акустики и их совместной «жизни» с усилителями.В данный момент активно «физически» «радио» не занимаюсь, только теория, проекты. Помогаю друзьям и товарищам.Измерительной аппаратуры нет (только осцилограф и компьютер).Увлекаюсь… книги разного направления и тематики: фантастика, детективы..

Ну не знаю, что сказать.Уделяю особое внимание доработке (доводке конструкций).Никакой комерцией по радио не занимался.Пришел, наверное, чтобы поделиться чем то удачным и приобрести больше знаний и опыта.

Полезные советы и рекомендации

Если вы решили в домашних условиях изготовить качественный корпус для усилителя, вам стоит обратить внимание на некоторые полезные рекомендации

Вместо покупки новых материалов для сооружения качественной конструкции можно использовать корпуса старой техники. Такие вещи можно купить как с рук, так и заказать на многих сайтах

В результате можно получить хорошую и профессиональную конструкцию, но ее дизайн будет простым, лишенным индивидуальности
Именно из-за этого многие пользователи отказываются от подобной идеи.
Перед началом всех работ, составляя схему будущей конструкции, особое внимание уделите размерным параметрам всех деталей
Если вы ошибетесь в каких-то расчетах, это может вылиться в серьезные проблемы во время сборки изделия.
Если вы хотите «довести до ума» и подготовить корпус, взятый от «донора», вам следует позаботиться о том, чтобы он имел вентиляционные отверстия
Лучше, чтобы усилитель находился в вентилируемой корпусной конструкции.
Делая корпус своими руками, очень важно с максимальной осторожностью относиться ко всем важным узлам самого усилителя. Будьте особенно аккуратны по отношению ко всем платам и проводам
Если вы случайно повредите важную деталь устройства, это повлечет за собой много лишних проблем и забот.

Используйте для сборки исключительно качественные инструменты, находящиеся в хорошем состоянии

Со сломанными и кривыми приспособлениями работа может затянуться.

Старайтесь собирать корпус, не забывая о том, что в будущем вам может понадобиться добраться до определенной части усилителя. Конструкция должна быть такой, чтобы вы имели возможность ремонтировать и чинить технические узлы, расположенные в ее внутренней полости. В противном случае вам придется нарушать целостность корпуса, что негативно скажется и на его внешнем виде, и на состоянии в целом.

Не торопитесь, собирая корпус усилителя. Второпях вы рискуете забыть об установке каких-то важных узлов и деталей. Из-за этого придется возвращаться на пару шагов назад и исправлять ошибку.
Завершив проведение всех технических работ и установив усилитель в новом корпусе, обязательно проверьте, как он работает.

О том, как сделать корпус для усилителя, смотрите в следующем видео.

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

биполярные транзисторы.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Для автомагнитолы

Усилитель для автомагнитолы возможно собрать на распространенной микросхеме TDA8569Q. Ее характеристики:

• напряжение питания 6-18 вольт
• входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом
• диапазон частот 20-20000 Гц

Для начала нарисуйте печатную плату, после просверлите отверстия в ней. Затем плату нужно протравить хлорным железом. После лудить и припаять все детали микросхемы. Во избежание присадок по питанию на дорожки питания нужно будет нанести толстый слой припоя. Предусмотреть систему охлаждения с помощью кулера или радиаторной решетки.

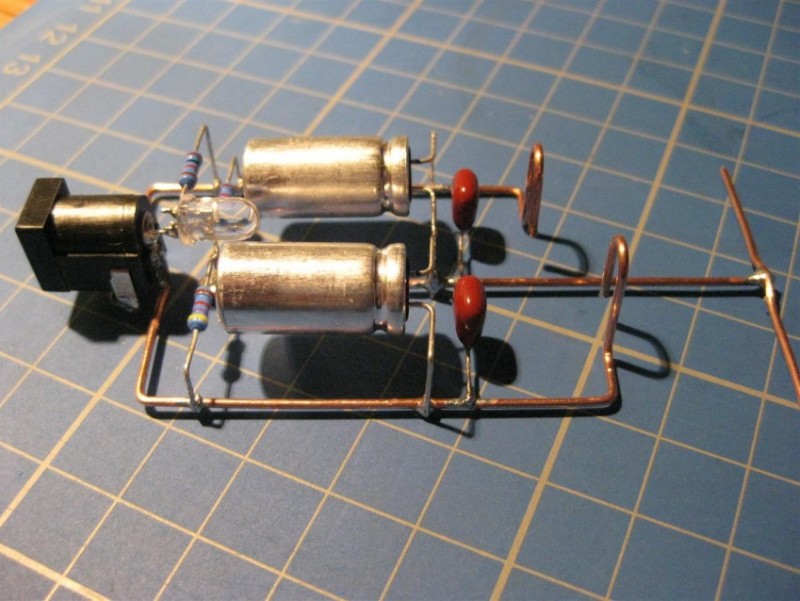

В заключении сборки необходимо изготовить фильтр от помех системы зажигания и плохой шумоизоляции по следующей схеме: на ферритовом кольце диаметром 20 мм намотать проводом сечением 1-1,5 мм в 5 витков дроссель.

Собрать устройство для улучшения качества звука в домашних условиях не составит труда. Главное определиться со схемой и иметь под рукой все комплектующие, из которых можно с легкостью собрать простой усилитель звука.
