Как подключить сенсорный выключатель к светодиодной ленте

Схема подключения

В зависимости от
модификации светодиодную ленту с датчиком движения можно подключить как
напрямую к сети 220В, так и через понижающий трансформатор на 12В. Рассмотрим
оба варианта более подробно.

Подключение напрямую к 220В

В продаже доступны
специальные светодиодные ленты, подключать которые можно непосредственно к сети
220В. Достигается это благодаря последовательности соединения лед-элементов,
каждый из которых имеет заданную величину падения напряжения. При монтаже такую
полоску нужно подключить только к датчику движения. Недостатком такой модели
подсветки может быть мерцание и пробой электрического тока (что далеко
небезопасно для домочадцев). Кроме того, если один диод перегорит, придется
менять весь светильник.

Подключение через блок питания

Более безопасным,
надежным, стабильным и распространенным вариантом является подключение через
понижающий трансформатор. При этом мощность последнего должна быть не ниже
суммарного аналогичного показателя для используемой светодиодной ленты.
Например, если для подсветки применяется 5-метровый отрезок, на каждый метр
которого приходится по 12 Вт, то итоговое значение будет 5х12=60 Вт. К этому
добавляется буферные 30%, получается 60Х0,3+60=78 Вт. Блок питания должен быть
примерно на 80 ватт.

Кроме того, важна
последовательность соединения оборудования и полярность, как показано на ниже
следующем рисунке для монохромного и RGB-варианта:

При длине светодиодной
ленты свыше 5 метров необходимо использовать отдельные параллельные подключения
каждого участка, как это изображено на представленных ниже рисунках:

Как видно из схем для
каждого отдельного участка лучше использовать свой блок питания, так как
небольшие по мощности трансформаторы обойдутся в сумме дешевле, чем один
большой. Для RGB-версий вместо отдельных контроллеров лучше использовать
специальные усилители.

Место расположение
датчика движения в этих схемах – в самом начале по аналогии с обычным
выключателем – через него должно проходить питание от сети 220В.

Самостоятельная сборка

Если вы умеете обращаться с паяльником, разбираетесь в электронике и имеете в своем распоряжении все детали конструкции, тогда вы сможете своими руками собрать сенсорный выключатель для подключения к светодиодной ленте, рассчитанный на питание от сети в 220 вольт. Вся сложность здесь заключается в том, чтобы правильно спаять схему

Ниже приведена наиболее простая схема, с которой сможет справиться новичок.
Обратите внимание! В схеме конденсатор С3 можно не использовать

Для сборки вам понадобятся такие детали:

Схема для сборки изделия

• два транзистора КТ315;
• сопротивление (на 30 Ом);
• полупроводник Д226;
• простой конденсатор (на 0,22мкф);
• блок питания или мощная батарейка с выходным напряжением 9 вольт;
• электролитический конденсатор (на 100 мкф, 16 В).

Все эти комплектующие следует спаять по указанной выше схеме, поместив ее в подходящий корпус.

Преимущества

Одно из главных качеств светодиодных источников света — длительный срок эксплуатации. Лампы способны служить в течение многих лет (30 – 50 тысяч часов).

Еще одно преимущество диодов — экономичность. К примеру, метровая лента с 60 светодиодами нуждается в мощности на 5 Вт. В результате месячное потребление для ленты не превысит 1,2 кВт/ч. Подсчитано, что использование ленты позволяет сэкономить до 90 % электроэнергии.

Другие преимущества светодиодных лент:

1. Отсутствие мерцания. Благодаря этому качеству светодиоды не перегружают своим светом человеческое зрение.
2. Удобство использования. Ленты размещают в любом желаемом месте.
3. Отсутствие перегрева. Светодиоды не склонны к чрезмерному нагреву, что позволяет устанавливать их на поверхностях из почти любых материалов.
4. Незначительный вес.
5. Простота управления.
6. Надежность конструкции. Лента достаточно прочная, чтобы противостоять механическим воздействиям.
7. Несложный монтаж. Этим светодиодные ленты радикально отличаются от всех остальных осветительных приборов. Любой человек — даже несведущий в электрике — сможет установить ленту.

При выборе ленты следует иметь ввиду цель приобретения. Существует несколько типов светодиодного освещения, отличающихся техническими характеристиками:

• уличные;
• внутренние;
• периферийные.

Самостоятельный сборочный процесс по 1 схеме

Здесь необходимы навыки работы с паяльником, хорошие знания электроники. Также должны быть все составляющие конструкции. Только при таких условиях вы сможете самостоятельно сделать качественный выключатель. Затем подключить его к нужной ленте.

Он должен быть рассчитан на работу от бытовой системы – в 220 В. Самый сложный и ответственный аспект здесь – правильная спайка необходимой схемы.

Ниже предложен самый простой вариант схемы. Её может осилить даже начинающий пайщик.

Примечание: во второй схеме можно отказаться от применения конденсатора.

Схемы:

Схемы

Детали, необходимые для работы, таковы:

1. Пара транзисторов. Тип — КТ315.
2. Сопротивление. Параметр -30 Ом.
3. Полупроводник. Нужный вид — Д226.
4. Обычный конденсатор. Параметр – 0,22 мкф.
5. Адаптер или батарейка нужной мощности. Е напряжение на выходе – 9 В.
6. Конденсатор. Вид – электролитический. Параметр – 100 мкф, 16 В.

Все эти компоненты спаиваются по предложенной схеме и помещаются в нужный корпус.

Самостоятельное создание подсветки из С.Л.: учитываем 4 схемы

Светодиодные ленты популярны по следующим причинам:

1. Огромный ассортимент цветовой палитры и яркости.
2. Лента может отрезаться по нужной длине.
3. Цены скромнее, чем у готовых приборов.

Посмотрите на картинке пример ленты:

Пример ленты

Чтобы собрать рабочий световой прибор из ленты, нужны такие материалы:

1. Лента требующейся длины.
2. Направляющая из алюминия (профиль). Посмотрите на картинке:

Направляющая из алюминия (профиль).

У подсветки будет очень аккуратный вид, если установить её в подобном профиле. И так будет легче на финишном монтаже.

1. Адаптер на 12 Вт.
2. Выключатель.

5.Электрический кабель и вилка. Вместо них можно применять клеммную колодку. Здесь имеет значение вид подключения. Самый подходящий кабель: из меди, с большим количеством жил, в двойной оплётке. Его минимальное сечение: 2 х 0,75 кв. мм.

1. Термическая усадочная трубка. Она герметизирует все соединения.

Пример:

Светодиодная лента

Для ленты в любой комнате с повышенной влажностью нужна защита от испарений. Низшая степень защиты — IP44 (справляется с попаданием капель). Более солидный уровень — IP65 (справляется со струёй). Наиболее безопасный параметр – 12 Вт.

Рабочее пространство должно освещаться максимально. Поэтому лучше применять ленту с 3-кристалльными диодами SMD 50х50. Формируется 30 диодов. Работает формула: 1 м – 12 люменов. Если нужно более яркое освещение, лучше использовать версию из 60 диодов. Температура цвета находится в спектре 3300 – 500 К.

Вспомогательная подсветка может обойтись без большой яркости. Хватит параметров SMD 35х28. 1 м — 5 люменов. Цвет здесь особо не важен. Он больше обусловлен оформительским замыслом.

Ниже представлена таблица параметров подходящих лент:

Для стабильной работы подсветки нужен адаптер с примерным резервом мощности 25%. На мощность ленты влияет вид модели. Технические аспекты может подсказать консультант в магазине, чтобы подключение 1 сенсорного выключателя к светодиодной ленте прошло успешно.

Например, версия SMD 50х50 на каждом метре кушает 7,2 Вт. Тогда при длине 4 м совокупная мощь достигает 28,8 Вт. Понадобится адаптер на 36 Вт.

Подходящие выключатели:

1. Обычный с форматом кнопок.
2. Сенсорный.
3. Инфракрасный.
4. Диммер. Механический или сенсорный.
5. Управляющий блок, вызывающий мигание света или его изящное цветное переливание. Это работает, если применяется RGB-лента.

Если несколько СЛ становятся базисами для подсветки, то сборка прибора идёт по такому плану (параллельному):

Сборка прибора

Важно соблюдать правила сборки:

1. Лента отрезается только в конкретных местах. Они специально обозначены.
2. Можно задействовать несколько лент.
3. Кабель, следующий от блока, спаивается с лентой. Участок контакта герметизируется – обжимается термической усадочной трубкой.

Алгоритм пайки представлен ниже схематически:

Алгоритм пайки

Обычный выключатель нужно располагать до адаптера, опираясь на эту схему::

Схема

Диммер и RGB блок ставятся только после адаптера. Схема:

Диммер и RGB блок

Подсветку крепят под шкафы. В этом помогает такая клеящая лента, у которой обе стороны липкие. Сначала она условно крепится в нескольких участках. Удостоверившись, что она размещена в нужной зоне и ровно, прижмите её по всей длине.

Светодиодная подсветка рабочей зоны кухни своими руками

Какие бывают

Существует несколько видов выключателей. Это автоматические устройства с сенсором движения, механические и электронные.

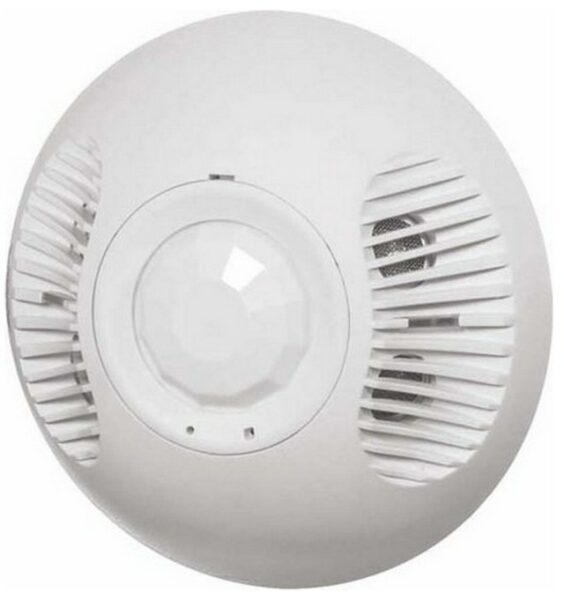

Автоматические с датчиком движения

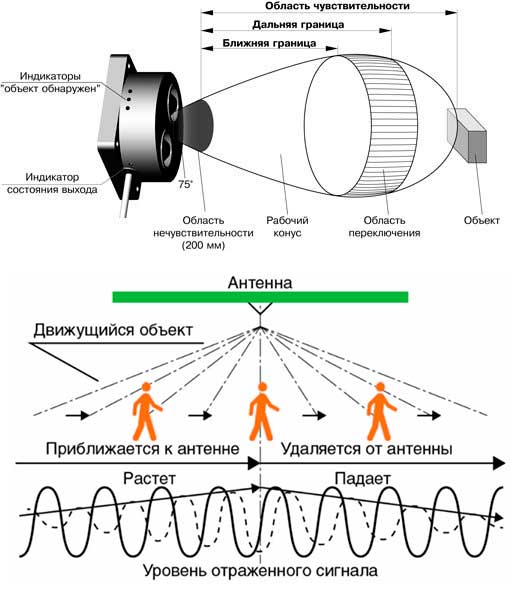

Для автоматического выключения используются следующие датчики движения:

• акустические (реагируют на звук);
• инфракрасные (реагируют на ИК излучение от тела);
• ультразвуковые;
• микроволновые.

Первые два вида не излучают ничего и являются пассивными устройствами. Последние два – активные, они посылают волны в помещение в попытке обнаружить объект. Пассивные модели стоят дешевле, они проще по конструкции, но могут ложно реагировать.

ИК выключатели реагируют на тепло человека. Но также срабатывают на тепло животных и нагретые батареи. Они требуют тщательной настройки и установки в место, где не действуют отопительные системы.

Электронные и механические

Механические выключатели работают от прикосновения. Человек должен воздействовать на клавишу, чтобы появился свет. Есть комбинированные выключатели – работают автоматически от движения или пульта и механически.

К электронным относят приборы с различными датчиками: движения, освещения. Также электронные функционируют от пульта дистанционного управления, с телефона или планшета по Wi-Fi или радиосигналу.

Радиус действия пульта определяется от общей планировки помещения, индивидуальных особенностей комнаты и типа материалов, на которых устанавливаются рабочие составляющие. Недостаток приборов с пультом – периодически нужно заменять батарейку. Область действия составляет 25 метров.

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

На рисунке внизу изображена схема работы устройства.

Для сборки выключателя понадобятся такие компоненты:

• пара транзисторов KT315;
• сопротивление (на 30 Ом);
• полупроводник D226;
• обычный конденсатор на 0,22 мкФ;
• блок питания (также подойдет мощная 9-вольтовая батарея);
• электролитный конденсатор (100 мкФ, 16 вольт).

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.

5 нужных для понимания вопросов

1. Стоит покупать или собирать своими руками? Без усидчивости и опыта не хороший выключатель не собрать. Проще приобрести.
2. Как настраивать сенсор? Есть функция объемного отклика. Можно установить режим по восприятию.
3. Сенсор или пульт? Участки ленты с удаленными от прикосновений панелями лучше оставить на пульте, так удобнее.
4. Лучше ставить в процессе ремонта или после? Ленту с сенсором удобнее монтировать после установки мебели. Хотя потолочные поверхности иногда оснащают заранее светодиодной системой.
5. Что предусмотреть для стабильной работы? Самый важный показатель – это запас мощности, без него не будет продуктивной работы.

Сравнение самостоятельной сборки и коробочного решения

На рынке можно найти
огромное количество разнообразных систем подсветок на базе светодиодных лент с
датчиками движения. Однако у самостоятельного изготовления перед ними есть
следующие преимущества:

1. Возможность точно собрать устройство по длине, габаритам, яркости, мощности, количеству сенсоров в соответствии с условиями эксплуатации. Например, на лестничные ступени их трудно подобрать по длине и количеству датчиков.
2. Цена всегда будет ниже заводских аналогов. В самодельную схему можно поставить недорогие комплектующие, не очень уступающие по качеству версиям из магазина. При этом в заводских моделях предоставляется только готовый фирменный набор.
3. Отсутствие гарантии. Хотя при использовании качественных компонентов этим пунктом можно пренебречь – устройство проработает многие годы в безаварийном режиме.

В покупке уже готовых
заводских моделей подсветки на основе светодиодных лент с датчиками движения
также есть свои плюсы:

1. Готовый комплект не требует поиска и подбора различных комплектующих, вплоть до крепежных элементов и проводки.
2. Гарантия и сервисное обслуживание от производителя.
3. Возможность заказать установку под ключ.

Изготавливать автоматическое освещение на базе светодиодной ленты с датчиками движения или покупать их готовые решения – выбор каждого. Нужно учесть свои возможности, силы, опыт проведения подобных работ и доступность качественных и недорогих комплектующих.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.
Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

• форме;
• цвету;
• фактуре поверхности.

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей
автоматической системы подсветки на основе светодиодной ленты понадобятся
следующие материалы:

1. Лед-полоска.
2. Датчик движения.
3. Блок питания.
4. Контроллер (при использовании трехцветного RGB-варианта).
5. Провода.
6. Крепежные компоненты.

При этом потребуются
такие инструменты:

1. Электродрель,
   шуруповерт.
2. Измерительное
   устройство.
3. Ножницы,
   отвертка, нож.
4. Паяльник, припой
   либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой
ассортимент led-полосок, различающихся
по ряду признаков:

1. Цветовому исполнению (монохром или RGB).
2. Температуре оттенка (теплые, холодные, естественные).
3. Пыле- и влагозащите.
4. Мощности лед-кристаллов.
5. Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно
руководствоваться следующими критериями:

1. Самая
   распространенная модель лед-полосок оснащается светодиодами типа SMD с размером
   кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
2. Максимальной
   яркостью обладают светодиодные ленты SMD 5050.
3. Чем сильнее и
   равномернее требуется подсветка, тем большее количество диодов должно
   располагаться на одном метре.
4. Светильники,
   монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у
   поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу
работы датчик движения похож на обычный выключатель. Только замыкание контактов
в нем происходит автоматически – под действием сенсора, а не рукой человека. В
зависимости от типа механизма они различаются на следующие модификации:

1. Инфракрасные.
2. Ультразвуковые.
3. Акустические.
4. Оптические.
5. Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих
параметров датчика движения выделяются:

1. Уровень
   освещенности, когда начинает срабатывать сенсор.
2. Время свечения
   после включения.
3. Регулятор
   яркости подсветки.
4. Угол обзора.
5. Чувствительность,
   дальность действия.

Датчики движения

Устройство, называемое датчиком движения, применяется не только для включения, но и для отключения прибора освещения. Происходит это путем коммутации напряжения электропитания на источник света. Срабатывание осуществляется при появлении возмущающего фактора, определяемого чувствительным элементом.

В качестве примера рассмотрим принцип действия инфракрасного датчика. Прибор контролирует инфракрасное излучение и оснащен линзами Френеля, которые позволяют фиксировать уменьшение и увеличение уровня возмущающего фактора. Уловив излучение, линза фокусирует его на пироэлектрический элемент.

Данный элемент создает определенное количество импульсов, количество которых определяется двигательной активностью человека. Если импульсов достаточно много, на пироэлектрический элемент электрический заряд коммутируется на блок питания, в результате чего включаются светодиодные лампочки. Как только уровень инфракрасного излучения снижается, импульсов становится недостаточно, лампы отключаются.

Обратите внимание! Производители предлагают ленты не только с инфракрасными, но и с оптико-акустическими датчиками

Выбор лампы

Светодиодная лента будет выбрана правильно, если учесть ее технические параметры и особенности помещения

При выборе лампы рекомендуется обращать внимание на следующие ее характеристики:

1. Радиус действия прибора. Основной параметр при подборе места для монтажа датчика.
2. Мощность источника света. Характеристика важна, поскольку определяет яркость и качество света.
3. Угол обзора. Максимальный угол обзора составляет 120 градусов, что нужно учитывать при размещении датчика.
4. Заявляемый производителем срок эксплуатации.
5. Репутация компании-изготовителя.
6. Эффективность света, определяемая коэффициентом освещенности. Показатель зависит от мощности прибора и количества световых диодов на ленте.
7. Длина ленты. Показатель имеет значение при выборе адаптера, подающего питание на источник света. Рекомендуемое соотношение: на 1 метр длины — 800 мА. При чрезмерном нагревании адаптера понадобится более мощный прибор.

Сенсорные выключатели(С.В.): 1 выключатель на все

Выключатели такого типа на рынке присутствует недолго, но уже стали очень популярными. Часто сенсорный выключатель уже идёт в дуэте лентой.

Сначала нужно выяснить, что такое сенсор. Внешний его вид – панель из кристаллов. На ней есть специальная разметка. Бытовые версии предназначены для системы в 220 В.

Такие приборы – это отличные решения для устройства на кухне с применением ленты из светодиодов. Так функциональная поверхность освещается мощно и качественно. Выключатель, присоединённый к ленте, существенно облегчает работу в вечерние и ночные часы. Но для проблемных участков придуман такой пульт:

Пульт

Можно к такому выключателю подключать бра. Также он помогает управлять подсветкой в многоярусных потолках. Разумеется, если там применена лента с одним цветом или разноцветной палитрой. Такой системой удобно управлять с помощью пульта.

Как бы ни был задействован выключатель, следует учитывать, что план подключения может быть различным.

Сенсорный выключатель нетрудно приобрести в магазине, но можно создать своими усилиями. Самостоятельный монтаж такого включателя не сложен. Работы могут проводить на кухне или в ином помещении. Для монтажа на кухне следует задействовать алюминиевый профиль.

3 плюса и 1 минус

У светодиодного освещения 3 преимущества:

• экономичность.
• внушительный срок службы.
• на срок службы не влияет число включений и выключений.

У них лишь один минус – высокая цена.

Обычно такую подсветку располагают на кухне. Зоны расположения таковы:

1. Функциональная. 1 сплошной светодиодный светильник с сенсорным выключателем для кухни под шкафами. Посмотрите на картинке:

Сплошной светодиодный светильник с сенсорным выключателем

Здесь требуется самое мощное освещение. Потому что рабочая зона – это самый востребованный участок для хозяйки. Такое освещение сбережет глаза, скажется на уровне чистоты.

1. В вытяжке над плитой. Хотя здесь обычно интегрированная подсветка.

Интегрированная подсветка

1. Освещение стеклянной мебели. Посмотрите на картинке:

Освещение стеклянной мебели

Очень красиво, удобно для использования мебели. Выгодно по потреблению электричества. Вообще можно не выключать, но здорово, если такая подсветка включается автоматом.

1. Над верхней мебелью.
2. Под нижней линией шкафов. Посмотрите на картинке:

Не видимая светодиодная лента

Световой источник лучше аккуратно спрятать. Здесь применяется тонкая и почти не видимая светодиодная лента. Любой теплый оттенок подойдет.

1. Под столешницей. Посмотрите на картинке:

Вдоль фасадной стороны нижней мебели

Здесь лента следует вдоль фасадной стороны нижней мебели. Идеально для выдвижного шкафа, подачи приборов в вечернее время.

1. Внутренняя подсветка столешницы.

2. Освещение стойки (это аналог стойки в кафе или баре, в некоторых домах она есть).

Освещение стойки

Светодиодную ленту на кухне можно располагать где угодно. Всё зависит от вашего бюджета и фантазии.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

• излучение фокусируется в узкий луч света и направляется к датчику;
• сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

1. Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
2. Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

1. Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
2. Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Устройство и подключение выключателя в LED профиль

Сенсорный коммуникатор состоит из таких элементов:

• оболочка (для встраиваемых видов её роль выполняет рассеивающий экран);
• чувствительный элемент —пружина, инфракрасный датчик и приёмник, датчик движения;
• коммутационная схема — преобразователь сигнала в электрический.

LED ленты и размыкатели к ним рассчитаны на напряжение 12–24 V, поэтому к сети подключаются только через блок питания.

Если сенсор ставится в уже готовый светильник, предварительно убирается заглушка и рассеиватель. Лента по специальной разметке обрезается на 1–2 секции, чтобы освободить место переключателю.

Понадобятся специальные коннекторы или паяльники низкой мощности (25, 40 Вт), чтобы присоединить провода. Стандартное сечение кабеля 1,5 мм2. Для подсветки длиннее 5 м расчёт выполняется индивидуально.

Сначала зачищенные и опрессованные жилы проводки стыкуют переключатель с разъёмом перед блоком питания, а затем с осветителем.

Как без труда подключить выбранный сенсорный выключатель к светодиодной ленте, подскажут маркировки:

• VCC, GND — плюс и минус, которые приходят от питания;
• LED+, LED- — уходят к диодам.

Спайки изолируют термоклеем или термоусадочной трубкой. В выбранном устройстве рабочие детали должны занимать одну сторону. Если они с разных сторон, выключатель невозможно зафиксировать в профиле. Месторасположение сенсора обозначают светодиодом синего цвета. Лента вместе с выключателем закрепляется в алюминиевом профиле на двусторонний скотч, ставится защитная панель и фиксируется заглушкой.

Установка

При проведении монтажных работ необходимо принимать во внимание местонахождение датчика. Это нужно, чтобы прибор эффективно обнаруживал двигающиеся объекты

На рисунке внизу показано правильное расположение датчика на стене прямоугольной формы. Красными линиями обозначена зона определения человека.

Стандартный датчик определяет нахождение объекта на расстоянии 6 – 15 метров. Такой дистанции достаточно, чтобы обнаружить человека в помещениях малой и средней площади. В больших помещениях применяют цепочки датчиков, работающих в связке друг с другом.

Подключение диодной ленты к датчику не представляет сложности. Датчик оснащен клеммными зажимами, встроенными в корпус устройства. К зажимам присоединяются проводники, направляющиеся к блоку питания светодиодной ленты. В блоке питания напряжение 220 В трансформируется в необходимое по техническому регламенту (12 или 24 В).

Подключение светодиодной ленты к инфракрасному датчику движения — довольно-таки простая задача, с которой может справиться любой человек, знающий основы электрики и электротехники.

На рисунке выше показана самая простая схема подключения к светодиодной ленте. Условные обозначения:

• L — фаза (220 В);
• N — ноль;
• черный провод — путь коммутированного напряжения от датчика к диодной ленте.

Основные выводы

Изготовление подсветки
из светодиодной ленты с датчиком движения под силу любому желающему. Для этого
понадобятся:

1. Лед-полоска,
   блок питания, контроллер.
2. Датчик движения.
3. Проводка.
4. Монтажные
   инструменты (дрель, шуруповерт, отвертка, паяльник).

Прежде чем приступать к
монтажным работам, нужно правильно подобрать как саму светодиодную ленту, так и
трансформатор к ней, так и датчик движения в соответствии с условиями
эксплуатации. При подключении нужно следовать правилам инструкции и соблюдать
технику безопасности электромонтажных работ. Изготавливать такую систему
подсветки своими руками или покупать в магазине – зависит от многих факторов, в
том числе от опытности, доступности материалов и сложности схемы.

Предыдущая
СветодиодыСхема и инструкция по сборке стробоскопа на светодиодах своими руками
Следующая
СветодиодыСветодиодная панель: как сделать своими руками, устройство, материалы, инструкция
