Способы подключения светодиодной ленты к компьютеру

Какую светодиодную ленту выбрать

Светодиодные ленты выбирают по особенностям оформления и техническим характеристикам

Если с эстетической стороной вопроса каждый справляется по своему усмотрению, то на конструкцию и функциональные возможности следует обратить особое внимание. Перечислим основные из них

Место монтажа и степень защиты от влаги и пыли

При изготовлении светодиодных лент производитель предусматривает ту или иную степень защиты от неблагоприятных внешних факторов. По международной классификации для электрических приборов она обозначается буквами IP и парой цифр после них. Первая указывает защищенность от попадания внутрь твердых частиц, вторая – влаги. Чем они выше, тем в более сложных условиях возможна эксплуатация изделия.

Для светодиодной продукции пыль не представляет серьезной опасности, поэтому на первую цифру при покупке можно не обращать внимания. Зато вторая имеет решающее значение при выборе места установки. В сухих закрытых помещениях, где нет источников влаги, применяются самые простые ленты класса IP20. Для ванной комнаты, кухни или открытой площадки следует приобретать изделия с маркировкой IP66 или IP67. В местах, где возможно скопление воды, потребуется уровень защиты не менее IP68. Такие приборы стоят дороже, поскольку требуют более надежной конструкции и специальных материалов.

Одноцветная белая или цветная лента

Светодиодные технологии позволяют получать свечение самых разных оттенков. По этому критерию различают ленты двух основных групп.

Одноцветные белые ленты

Одноцветные ленты конструктивно проще, поэтому имеют самую низкую цену. Их обычно выбирают для целей бытового или рабочего освещения. Они могут быть абсолютно белыми или давать ровный свет выбранной вами окраски и температуры.

Многоцветные RGB ленты

Многоцветные или RGB-ленты имеют в своем составе элементы трех цветов, от соотношения интенсивности свечения которых зависит общая окраска. Для управления ими устанавливается контроллер, регулирующий подачу тока в зависимости от выбранной пользователем программы. Такие осветительные приборы могут давать стабильный свет необходимой длины волны, мерцать или переливаться, создавая необычный эстетический эффект.

Их обычно применяют в декоративных целях. Они подойдут для оформления зон отдыха, кафе, ресторанов, торговых помещений, вывесок наружной и внутренней рекламы.

Цветовая температура светодиода

Светодиоды белого цвета различаются между собой оттенками. Их классифицируют по цветовой температуре, измеряемой в кельвинах и обозначаемой буквой К.

Наиболее характерные диапазоны:

• теплый свет 2700-3500К имеет слабый желтый оттенок, который подходит для спальни, кухни или гостиной;
• нейтральный вариант 4000-4500К абсолютно не имеет окраски, поэтому считается универсальным;
• холодное свечение выше 5000К по мере увеличения цветовой температуры дает слабый голубой, синий или фиолетовый оттенок, который часто используют в офисах или производственных помещениях.

Осветительные приборы с максимальными значениями цветовой температуры могут неблагоприятно влиять на глаза из-за близости к ультрафиолетовой области спектра.

Световой поток или яркость свечения

Яркость осветительного прибора характеризуется световым потоком, измеряемым в люменах (обозначается lm или лм). Для светодиодных светильников он обычно составляет 80-110 лм на ватт потребляемой мощности, что в несколько раз превосходит традиционные лампы накаливания.

Световой поток LED-лент определяется тремя основными факторами:

• Качеством используемых светодиодов.
• Их количеством на погонный метр (обычно от 30 до 240).
• Типоразмером и мощностью установленных светодиодов, маркируемых четырьмя цифрами. Самые распространенные модели 3528, 2835, 5050.

Выбираем напряжение питания

Наиболее распространенными на современном рынке являются светодиодные ленты с рабочим напряжением 220, 24 и 12 вольт. Первые из них включаются в сеть через выпрямитель тока

Их эксплуатация не гарантирует полной электрической безопасности, поэтому выбирать их следует с особой осторожностью

Для бытовых условий лучше подойдут осветительные приборы на 12V. Они оснащаются собственным блоком питания и не могут причинить вред здоровью даже при случайном контакте с токоведущими частями.

Светодиодная лента с блоком питания.

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:

Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм2. При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
Подготовить паяльник, канифоль и припой.
Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
Зачистить провода для подключения изделия на 2-3 мм для пайки.
Выполнить лужение проводов и контактных площадок для пайки.
Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой

Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».

Заизолировать место пайки, используя термоусадочную трубку

Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.

Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Как подключить светодиодную ленту 12 Вольт

К сожалению, даже в такой, казалось бы, элементарной работе, как подключение светодиодной ленты через блок питания, начинающие домашние мастера часто допускают ошибки. Это приводит к быстрому выходу осветительного прибора из строя. Разберёмся с основными ошибками при монтаже.

Схема подключения RGB-контроллера и двух отрезков ленты по 5м

Статья по теме:

Блок питания 12В для светодиодной ленты. Виды устройств, плюсы и минусы использования, варианты подключения, обзор моделей – в нашей публикации.

Длина отрезка, подключаемого к блоку питания

В продаже такие световые полосы продаются в катушках по 5 м. Но как быть, если требуется монтаж 10 или 15 м? Вот здесь многие и делают первую ошибку, просто соединив начало одного отрезка с другим (последовательно), чего делать категорически нельзя. Токоведущие дорожки светодиодной ленты рассчитаны на определённую нагрузку. Соединив 2 полосы, получим нагрузку на начало светодиодной ленты в 2 раза выше допустимой. В результате − обгорание и выход из строя.

Неправильное подключение к источнику питанияПравильное подключение светодиодной ленты к адаптеру

В случае необходимости подобного монтажа следует поступить так. Берём дополнительный провод сечением 1,5 мм2 и подключаем один его конец к выводу питания из блока (перед первой лентой), а второй к питанию второй полосы. Это и называется параллельное подключение, являющееся правильным.

Подключение световой полосы к бытовой сети 220В

Подобное подключение производится через блок питания с трансформатором 220/12В и выпрямителем. Такое устройство называют адаптером. Для RGB-лент используется специальный контроллер, в схему которого, помимо трансформатора, включается микросхема. Именно она позволяет владельцу управлять изменением цветов вручную или запрограммировать режимы.

Адаптер для светодиодной ленты с наименьшей степенью защиты от влаги и пыли
Важно! К бытовой сети LED-лента монтируется только через адаптер, который должен соответствовать по техническим параметрам требуемым показателям мощности. Без адаптера подключение светодиодной ленты допускается только к батарее с постоянным и стабильным напряжением.

Как подключить светодиодную ленту к блоку питания

Подключать одноцветные (монохромные) ленты длиной до 5 метров необходимо через блок питания, преобразующего переменный 220В в постоянный 12В.

Необходимо соблюдать полярность и не перепутать «плюс» с «минусом». Хоть это и сложно. Положительный проводник имеет красный цвет. А минусовой — черный. Соединять проводники от блока питания можно через пайку к контактам ленты, либо при помощи коннекторов, коих в продаже большое количество разнообразных типов и форм.

Схема, которая расположена ниже очень часто применяется новичками. Не всегда нам хватает только 5 метров ленты. Периодически необходимо питать и больший метраж. Как правильно питать в таком случае я покажу ниже. А сейчас схема, которую не желательно использовать. Скажу больше — я считаю ее не правильной. В результате такого соединения резко сократится срок службы диодов и на конце отрезков светодиоды будут светиться в полнакала.

Как подключить неон к питанию

Итак, перед подключением отмеряете необходимую длину люминесцентной подсветки и отрезаете ножом или ножницами требуемое расстояние.

После этого открытый конец, куда ничего не будет подключаться, нужно заизолировать. Сделать это можно без изоленты, обычным клеевым пистолетом.

Просто капните на кончик неона маленькую капельку клея.

Соединять при этом между собой концы проводов ни в коем случае нельзя.

А на другой конец, нужно припаять два провода идущих от инвертора. Обычно они снабжены специальными разъемами папа-мама.

Их втыкают в инвертор, а жилки припаивают к неону.

Порядок работ здесь следующий. Первым делом, нужно аккуратно снять изоляцию с внешнего слоя примерно на 1см.

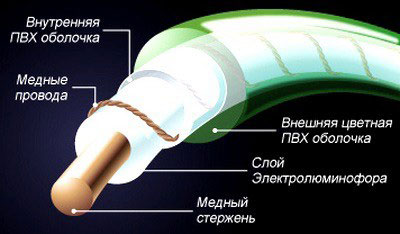

Под первым слоем внешней цветной оболочки находится внутренняя прозрачная защитная оболочка. Под которой спрятаны два очень тонких проводника из чистой меди.

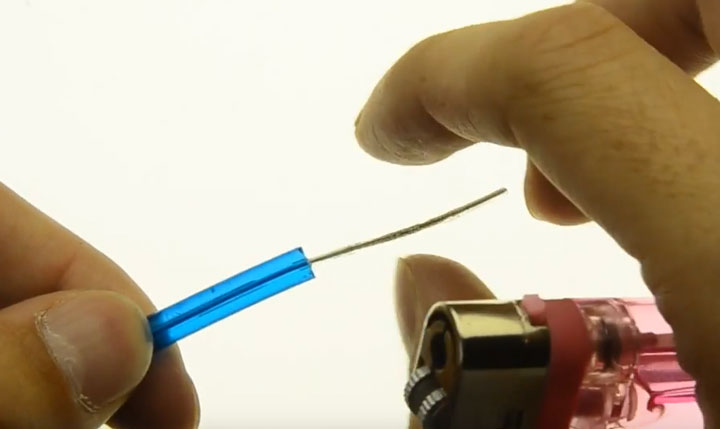

Чтобы добраться до них, не повредив сами жилы, обычной зажигалкой на пару секунд нагрейте изоляцию и стяните ее пальцами.

1 of 2

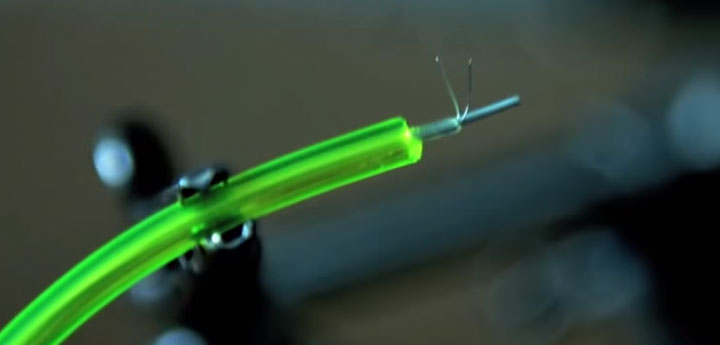

После этого очистите жилки от нагара и остатков оплавленной пластмассы.

Центральная толстая жила покрыта составом белого цвета – кристаллофосфором. Это и есть слой люминофора, дающий свечение.

Резать тут тоже не желательно. Острым лезвием просто соскабливаете его с поверхности, добираясь до центральной жилы.

Достаточно снять 3-4мм.

Далее заплетаете в косичку два проводка наружной оплетки. Сам провод для удобства работы с ним, лучше чем-нибудь прижать к поверхности стола.

Иначе он будет пружинить в самый ответственный момент. Или зафиксировать его ”крокодильчиком” на какой-нибудь подставке.

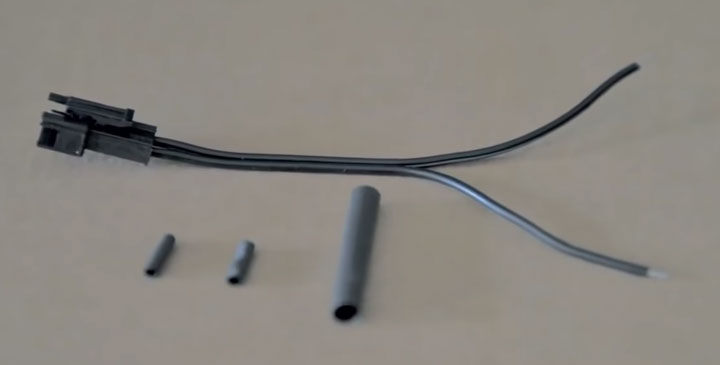

Применяете флюс-гель и наносите олово. Далее отрезаете три термоусадки. Одну широкую и две поменьше.

Одеваете их на кабель питания как на фото внизу.

Соединяете одну жилу питающего провода с тоненькими жилками на внешней оболочке неона. Запаиваете место соединения.

После этого, можете сдвинуть термотрубку на пайку и поднеся зажигалку, усадить изоляцию.

Далее соединяете и запаиваете между собой центральную жилу и второй проводок питания.

Также надвигаете трубку и нагрев ее, изолируете место соединения.

После этого нужно надежно закрыть весь стык. Сдвигаете большую термоусадочную трубку и прогревая оболочку, надежно герметизируете подключение.

При данном соединении, нет никакой разницы куда подавать «плюс» или «минус». В отличие от светодиодных лент, питание неоновой подсветки осуществляется от переменного тока.

Поэтому провода можно подключать к инвертору как угодно. Ничего вы при этом не спалите и не закоротите.

Самое главное, контролировать на какую длину рассчитан этот инвертор. Маленькие 5-ти вольтовые от батареек, идут на длину до 3 метров.

А к 12-ти вольтовым можно подключить разово до 20-ти метров.

Более подробно с разновидностями неона и секретами работы с тем или иным видом подсветки, можно узнать из отдельной статьи.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Какие есть варианты

Наша разновидность выключателя может активироваться и включать свет от разных прикосновений. Подобные изделия могут реагировать на:

• приближение к сенсору;
• прикосновение к сенсорной панели пальца;

Вариант активации сенсорного включателя пальцем

Помимо разного типа активации, выключатель сенсорного типа может содержать различные дополнительные функции. Причем при должном старании такого рода изделие с расширенными возможностями можно сделать и своими руками. На данный момент времени выпускается продукция со следующими модификациями дополнительных функций:

наличие пульта ДУ. Такой пульт удобен при управлении световой гаммой многоцветной светодиодной ленты. Но здесь вам понадобится еще и контроллер. Без него пульт не сможет работать. Помимо этого пульт эффективен при управлении бра. При подключении к светодиодной ленте, пульт нужно выбирать вместе с контроллером;

• с таймером. Подобного рода устройства позволят вам значительно сэкономить на потреблении электричества, так как их можно запрограммировать на выключение света тогда, когда в доме нет людей;
• ёмкостный отклик. Такие приборы реагируют даже на легкое прикосновение. Многие люди делают это устройство своими руками именно в дополнении с таймером;
• бесконтактный тип. Такие изделия будут реагировать на различные варианты изменения обстановки в комнате: движение, изменение температуры, перепады освещенности.

Применение и разница с профессиональной цветомузыкой

Такие эффекты можно применять для создания недорогой цветомузыки в кафе, баре, ресторанах.

Очень часто такие RGB девайсы покупают автолюбители и монтируют данную подсветку на днище или в салоне своей машины.

Со стороны выглядит очень эффектно, тем более по затратам это сущие копейки.

Безусловно, эффекта профессиональной цветомузыки вы не получите. Здесь не будет явного разделения спектра звука на средние и высокие частоты, и тонкой привязки моргания от этого.

Что басы, что писк, мигать будет все одинаково, но по разному алгоритму. В идеале басы должны быть красными, высокие частоты сопровождаться синим, желтым, белым цветом, а средние — зеленым.

Адресная лента ws2813

Поэтому прогресс не стоял на месте и позже были разработаны более совершенные ленты – ws2813 (5V), ws2815 (12V).

У таких лент добавлена четвертая дублирующая дорожка. По ней передаются данные, если какой-то из диодов сгорел и вышел из строя.

Как это работает? Сигнал в нормальном состоянии поступает на Data Input (DIN) и выходит с чипа на Data Out (DO). По такой цепочке данные проходят по всей ленте.

Когда первый чип выходит из строя и данные перестают выходить с DO, благодаря дублирующей дорожке сигнал продолжает поступать на разъем BIN.

Второй чип анализирует пропажу сигнала на DIN, но
видит его наличие на BIN и продолжает
работать как ни в чем не бывало.

Самое главное, чтобы при выходе из строя первого диода не
произошло замыкания между VDD и GND.

Ошибка №1
Никогда не используйте подсветку на чипах типа WS2812b при съемке видео.

Если захотите снимать кино или видеоклип с такой
подсветкой, то применяйте только ленту WS2813, не
меньше.

Дело здесь в частоте регенерации. У старых моделей она
всего 400Гц.

Для человеческого глаза это может быть и незаметно, а вот камера вам такой ошибки не простит.

Вот очень наглядный эксперимент с такими светодиодами в динамике. Подключите отрезок ленты с двумя разными чипами и попробуйте помахать ими из стороны в сторону.

Результат на пойманом стопкадре.

Надо заметить, что это всего лишь один подключенный светодиод 2812b и 2813, а не несколько их штук в одном ряду.

Схема подключения RGB ленты

Многоцветные ленты невозможно подключить без управляющего устройства — контроллера. Он обеспечивает подачу питания к разным цветам и организует переходы из одного оттенка в другой. Подключать многоцветную подсветку напрямую бессмысленно, так как возможности ленты не будут использованы в должной степени. Контроллер получает питание 12 В на входе, а на выходе раздает требуемые номиналы по трем линиям — красной, зеленой и синей. Поэтому на вход надо подключить желтый и черный провод от разъема molex (два крайних, внимательно следим за полярностью), а выход подключаем к соответствующим контактам подсветки. Сам контроллер обычно прикручивают в свободный лоток для установки жесткого диска.

Помимо этого, есть возможность подключить ленту непосредственно к материнской плате. Обычно используются специальные виды, снабженные штекерами для подключения в соответствующее гнездо материнки. Некоторые производители, такие как GIGABYTE и прочие, выпускают специальное ПО для управления многоцветными лентами. Разработана технология RGB Fusion, позволяющая получить массу эффектов и режимов работы светодиодов. Подобные устройства и программы активно используют любители моддинга, украшающие системные блоки. Для украшения внешних предметов эти светильники не используются, что несколько ограничивает распространение методики.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Принцип действия осветительного прибора

Схема подключения светодиодной ленты проста в применении. Питание прибора обеспечивается за счет источников электроэнергии в 12v. Для преобразования напряжения сети в 220в нужен источник питания со стабилизатором тока, то есть драйвером, представляющим собой переходник. Для этих устройств, обладающих отличиями, характерен разный способ функционирования.

Одиночные светодиоды соединяются последовательно, а сама схема блока питания функционирует при наличии ограничительного резистора. Для питания светодиода требуется именно ток. При его падении в цепи ток протекает через все элементы, то есть эти самые 2–3 В нужны для функционирования устройства.

Светодиоды — это приборы, обладающие чувствительностью к величине тока, который нужно стабилизировать. Иначе его превышение отрицательно скажется на сроке службы устройства. Разобравшись в том, какой блок питания нужен для светодиодного освещения, можно обеспечить стабилизацию напряжения источника тока.

Для всех полупроводников характерен повышенный уровень зависимости от температуры. Лента — это основа температурных измерителей электронного типа. Если температура внешней среды изменяется, то одновременно происходит смена силы тока, протекающего через осветительный прибор при условии постоянного входного напряжения питания светодиодной ленты.

Применение стабилизаторов связано с тем, что светодиодное освещение зачастую необходимо там, где диапазон температурных колебаний не слишком высок. Другим преимуществом применения стабилизаторов является параллельное подключение осветительных приборов. При падении напряжения в такой цепи сила тока начинает расти. Драйверы обычно применяются для освещения на улице, поскольку колебания температур являются большими.

Схема подключения светодиодной ленты 24 В к блоку питания от компьютера

Если Вы решитесь подключить ленту на 24 В ( от 240 диодов на метр ), то необходимо взять вот такой разъем.

В компьютере нет «устройств» потребляющих 24 В. однако, в гребенке есть провод ( голубой ), на конце которого имеется напряжение -12В. В совокупности, взяв голубой и любой желтый провод ( +12 В не обязательно на этом разъеме ) мы и получим необходимые нам 24 В. Но здесь есть одно но… Необходимо смотреть на шильдик блока питания, в котором, напротив каждого цвета стоит ампераж. Как правило, на желтом проводнике он большой и может достигать значения более 16А. На голубом  же ( -12 В ) не более 1 А. Чаще 0,5А. Если Вы используете блок питания от компьютера как источник питания только ленты, то он вполне может потянуть метров пять ленты, т.к. не используются +5 и +3 В проводники. Можно получить и больший ампераж, но это все определяется экспериментальным путем.

И кстати, если Вы используете блок, который не подключен к материнской плате, то просто так его не включить. Необходимо вставить перемычку между проводами, как показано на картинке выше.
