Центральный замок с дистанционным управлением: принцип работы

Установка ЦЗ

Центральный замок в машине (и в частности автомобилях от «АвтоВАЗ») – это дополнительная опция. Однако это актуально для 2000-х годов. Сейчас вся продукция «АвтоВАЗа» штатно во всех комплектациях оснащается механизмом центрального замка. На тех авто, где ЦЗ не установлен, владелец сам может установить устройство. Установка центрального замка – это не сложная процедура.

Первым делом необходимо отключить клеммы АКБ. Также снимают дверные карты и механизм стеклоподъемников. После этого необходимо подобрать подходящее место для установки активаторов. Устанавливать механизм можно в любом положении

Но важно, чтобы тяга исполнительного устройства могла свободно двигаться

Автомобили ВАЗ-2110 имеют особенную конструкцию дверей. Тяга перед установкой должна быть согнута определенным образом. Этот угол должен быть одновременно минимальным и четким. Если он будет близким к дуге или расстояние от тяги до фиксатора будет слишком большим, в работе системы могут возникнуть проблемы. Будет не хватать мощности для осуществления движения тяги. Все усилие уйдет на преодоление изгиба.

Классификация

Принципиальное отличие систем центрального управления замками дверей кроется в способе распределения сигналов:

• управление производится единым блоком (централизованное);
• каждая дверь имеет отдельные блоки управления, которые работают в паре с центральным блоком (децентрализованное).

ЦЗ является составляющей не только системы комфорта авто, но и важным элементом пассивной безопасности. Большое количество сопутствующих функций, которые стали возлагаться на систему централизированного отпирания дверей (к примеру, автоматическое открытие всех дверей в случае аварии) обусловили более частое использование систем с децентрализированным управления.

Системы, в которых весь функционал реализирует единый блок управления центральным замком, применяются лишь в бюджетных вариантах исполнения. Отошли конструкторы и от систем с вакуумным управлением. Управление сервоприводами дверей осуществлялось с помощью вакуумного замка. Внутри последнего расположен компрессор, создающий разряжение либо давление в вакуумной системе (отпирание и закрытие, соответственно). Подобные механизмы любили устанавливать на своими авто Mercedes, Volkswagen. Любая из указанных конструкций может иметь дистанционное управление (ДУ).

Устройство

Конструкция центрального замка автомобиля предполагает наличие:

• сервоприводов (моторчиков);
• главного блока управления (на авто с децентрализированным управлением дополнительных блоков для каждой двери);
• входных датчиков.

В качестве актуаторов используются обычные электрические двигатели постоянного тока. В конструкцию сервопривода входят:

Во время подачи тока вал электродвигателя через шестерню вращает зубчатое колесо. Последнее двигает шток. Демпферные наконечники смягчают удар при достижении штоком мертвых точек. Пыльник защищает шток от попадания влаги, пыли и грязи (незаменимый компонент, если двери внутри обрабатываются антикорозийкой.

Сервопривод имеет всего два положения: «вкл/выкл». Шток может быть прикреплен как к тягам (прерогатива универсальных устройств), так и крепится непосредственно к механизму запирания дверей. Внутри моноблока актуаторов может быть расположен концевик.

Именно концевые переключатели в дверях автомобиля и микропереключатели выступают в роли входных датчиков. Они контролируют положение запорного механизма. Соответствующий сигнал о положении штока поступает в главный блок управления.

Для фиксации текущего положения элементов запорного механизма (замка) используются микропереключатели. Форма кулачкового механизма, который устанавливается только в водительской двери автомобиля, определяет положение для формирования сигнала микропереключателями. Понимая, в каком состоянии находится замок, они отправляют в блок управления два типа сигналов: (Locked) «закрыто» и (Unlocked) «открыто».

Отдельные микропереключатели отвечают за контроль положения «язычка» замка. Иными словами, за закрытие самой двери. Когда дверь открыта, контакты переключателя замкнуты. Поэтому активировать ЦЗ авто невозможно. Зацепление «язычка» за ригель изменяет положение контактов.

Блок управления ЦЗ представляет из себя интегральную схему-распределитель импульсов.

Блок ЦЗ Opel в разборе

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

• Управляется отрицательным импульсом.
• Управляется положительным импульсом.
• Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Разновидности блоков управления ЦЗ

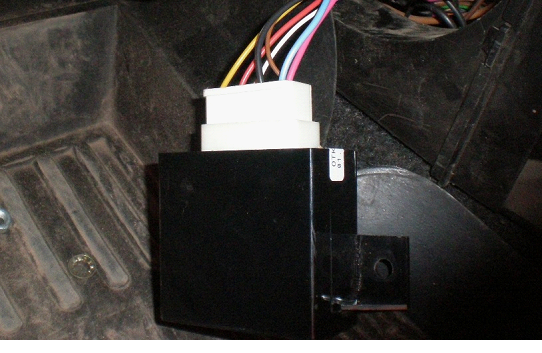

Центральным замком управляет единый блок, который находится под торпедо. Его местоположением может быть и дверь водителя, но суть не в этом. К БУ ЦЗ подводится шлейф, в котором есть управляющие провода. В предельном случае, число этих проводов равно одному (так делают Volkswagen, Mercedes, Mazda и несколько других брендов). Как управлять состоянием ЦЗ, используя один контакт, если управляющих сигналов должно быть три: «открыть», «закрыть», «не делать ничего»? Ответ на вопрос существует, притом в нескольких вариантах.

Блок управления ЦЗ, разъём

Пусть управляющий провод не подключен ни к чему. Это соответствует сигналу «не делать ничего». Дальше, если провод подключить к массе, замки закроются, если подать «+12 В» – откроются. Такой принцип используют фирмы VW, Mercedes, а название подобных замков – пневматические. Можно сделать иначе: провод подключается к массе, но не напрямую, а через сопротивление. А ЦЗ, в свою очередь, распознаёт тип сигнала («открыть» или «закрыть») по номиналу резистора. Этот принцип актуален для следующих авто: Мазды, Волги Сайбер и для некоторых других.

Технологии изготовления дверных замков автомобиля

Компоненты замков изготавливаются из стали (методом прецизионной штамповки). В целях предотвращения коррозии и снижения трения и износа требуются сложные методы термо­обработки и обработки поверхностей (такие как чистовая обработка, закалка и отпуск, на­несение покрытий).

В целях обеспечения эффективной шумоизоляции и уменьшения шума при закрывании двери поворотная защелка и стопорная со­бачка замка заключаются в пластиковую обо­лочку. Высококачественные дверные замки, как правило, содержат элементы шумоизоляции, встроенные в рычажные механизмы и приводы.

Дорогостоящие гальванопокрытия уходят в прошлое. Теперь на корпусы замков мето­дом окраски наносятся слоистые цинковые покрытия.

Металлические компоненты рычажных ме­ханизмов в значительной степени заменяются пластмассовыми деталями из армированного полибутиленового терефталата. Основными преимуществами являются отсутствие необ­ходимости в обработке поверхностей, сокра­щение времени изготовления, снижение веса.

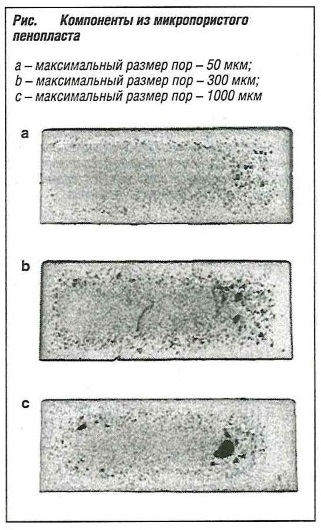

Крупные пластмассовые компоненты из­готавливаются из микропористого пенопласта. Внутренние части имеют пористую структуру; близкие к поверхности зоны остаются незатро­нутыми (см. рис. «Компоненты из микропористого пенопласта» ). Что касается прочности на изгиб, которому в основном подвергаются компоненты, снижение прочности этой струк­туры с технологической точки зрения явля­ется пренебрежимо малым. Снижение на 10% массы и на 35% технического времени, затрачиваемого на единицу продукта, более чем оправдывают дополнительные затраты на разработку и мониторинг технологического процесса.

В прошлом замки дверей автомобиля пред­ставляли собой чисто механические устрой­ства. Затем появились системы центрального запирания дверей (с использованием элек­трических и пневматических исполнительных устройств). В настоящее время эти исполни­тельные устройства полностью встроены в корпус замка. Пневматические устройства практически полностью вытеснены электри­ческими исполнительными механизмами. Ко­манды системы санкционирования доступа выполняются миниатюрными электродви­гателями, осуществляющими механические перемещения элементов замков. При помощи червячных передач вращательное движение вала высокоскоростного двигателя преобра­зуется в поступательное движение управляю­щего элементов замка (см. рис. «Система центральной блокировки дверей автомобиля» ). Основное преимущество червячной передачи заклю­чается в высоком передаточном отношении (при небольшом занимаемом пространстве) и низком уровне шума.

Состояние замка определяется датчиками. В современных системах применяются датчики Холла и микровыключатели.

Сигналы датчиков передаются с дверных замков на блок управления системы обычными способами. В блоке управления системы цен­трального запирания дверей осуществляется цифровое преобразование сигналов с целью облегчения связи с замками других дверей и центральным блоком всей системы. В со­временных системах используется передача данных по шине LIN.

 В следующей статье я расскажу об автомобильном электрооборудовании.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Базовые сведения об автомобиле

Приступая к установке сигналки, нужно точно представлять себе, где и что в автомобиле находится, и что вы будете подключать. Рассмотрим схему подключения центрального замка ВАЗ:

Управляющий модуль находится под «торпедо» слева, а в его разъеме, закрепленном на корпусе, присутствуют шесть проводов:

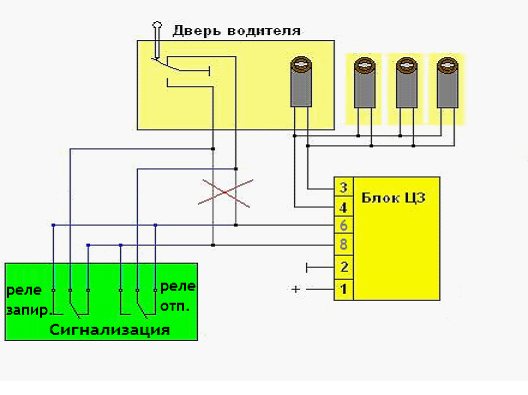

При установке сигнализации «синий» и «коричневый» шнуры разрывают, чтобы получить следующую схему:

Распайка 6-контактного разъема, закрепленного на основном модуле Starline A91, приводится дальше. Внимательно изучите принцип работы схемы: концевик здесь находится в положении «закрыто».

Перед тем, как подключать сигнализацию к БУБД, убедитесь в том, что в двери водителя установлен стандартный 5-проводной актуатор, а не тумблер. Установить актуатор своими руками, проведя два шнура к двигателю, вряд ли кто-то сможет за 5 минут. В общем, от подключения сигналки к ЦЗ иногда лучше отказаться.

Возьмем на себя смелость открыть фирменный секрет ВАЗ:

1. Если вы видите «белый» управляющий провод, подключенным к клемме «7», он отвечает за отпирание (в противовес «коричневому»);
2. Если клеммы «5» и «7» не используются, с клеммой «8» будет соединен «коричневый» шнур, и за отпирание тогда отвечает он.

Устройство и принцип работы центрального замка авто

Центральный замок авто – система, объединяющая блокировку запирающих устройств дверей машины. Задача – одновременное открытие и закрытие замков дверей автомобиля. У некоторых марок и моделей авто устройства также открывают и закрывают багажник и крышку топливного бака. Однако на начальных моделях Hyundai, Renault, Audi, BMW подобная функция не реализована.

Водители воспринимают систему не как элемент безопасности, а как составляющую комфортной езды. У всех машин она работает при выключенном и включенном зажигании. Это характерно для «Сандеро», «Акцента», «Лансера», «Ларгуса», «Нивы», «Рио», «Соляриса», «Патриота» и других моделей автомобилей.

Устройство работает 2 способами:

• централизованно;
• децентрализованно.

При централизованном управлении нажатие на соответствующую кнопку деблокирует все двери. При децентрализованном блок управления может отпирать только водительскую дверь или пассажирскую, но есть возможность одновременного открытия/закрытия.

Комфортность у первого типа устройств выше. Такие вариации запирающего механизма получили наибольшее распространение. Их ставят в Sandero, «Соул», «Транзит», «Ланос», «Астру», «Гольф», «Калину», «Логан», «Гольф», «Октавию», «Пассат», «Приору» и многие другие авто.

Основных узлов механизма 3:

• входные датчики;
• блок управления;
• актуатор.

Системой можно управлять дистанционно. В ручке ключа зажигания расположен радиопередатчик, посылающий сигнал на центральный блок. У большинства марок автомобилей («Опель», «Мерседес», «Пежо», «Тойота», «Форд», «Шевроле», «Шкода» и т. п.) команда с ключа срабатывает с расстояния до 10 метров.

Для фиксации текущего положения в конструкции используют микропереключатели. Элементы передают сигнал на основной блок и блок управления. После этого команда переходит на актуатор, являющийся исполняющим элементом. Происходит итоговое действие по закрытию или открытию дверей.

Принцип работы

Теперь следует детальнее разобраться в том, как же работает центральный замок, установленный в машине. Подобная система комфорта, предусмотренная для автомобиля, не зависит от текущего состояния зажигания. То есть срабатывать система будет в любом случае, вне зависимости от того, запустил водитель зажигание или нет.

Функционирование можно описать примерно следующим образом:

• когда водительская дверь закрывается на ключ, активируются блокирующие микропереключатели;
• от переключателя идёт специальный сигнал на блок управления автомобильной дверью, после чего сигнал поступает к центральному блоку, отвечающему за все двери, лючок, багажный отсек;
• управляющий сигнал активирует исполнительные механизмы, то есть актуаторы, и все замки закрываются;
• чтобы привод ошибочно не сработал повторно, в имеющемся запорном центральном устройстве создаётся сигнал, формирующийся от сигналов микропереключателей. Снятие активированной блокировки происходит аналогично;
• чтобы водитель имел возможность на расстоянии заблокировать или разблокировать двери, ключ зажигания оснащается специальной кнопкой. В некоторых случаях предусмотрен отдельный брелок;
• когда кнопка нажимается, происходит отправка сигнала на приёмник (антенну) в центральном управляющем блоке;
• принятый сигнал обрабатывается, и от центра перенаправляется на периферийные узлы (двери, топливный бак, багажник);
• исполнительные механизмы, активированные кнопкой на автоключе, блокируют все имеющиеся замки.

В качестве дополнительного, но при этом очень полезного элемента комфорта применяются доводчики стёкол. Они входят в единую систему центрального замка, что позволяет параллельно с закрытием дверей закрыть и все открытые окна. Актуально для автомобилей, которые оснащаются электростеклоподъёмниками.

В итоге центральный замок может выполнять одновременно 3 функции:

• блокировать двери;
• включать охранную систему (сигнализацию);
• автоматически поднимать все стёкла, если одно или несколько были опущены.

Подобные многофункциональные ЦЗ удобные в эксплуатации, но вместе с тем повышается их стоимость. Захочет ли автовладелец доплачивать за доводчик стёкол, вопрос сугубо индивидуальный.

Важно отметить ещё одно преимущество. Когда происходит ДТП, ЦЗ позволяет автоматически разблокировать все двери

Это осуществляется за счёт передачи сигнала от блока, ответственного за управление автомобильными системами пассивной безопасности, центральному блоку управления. Уже от центрального блока поступают команды исполнительным устройствам, которые открывают двери.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Полезные советы

Существуют некоторые распространённые ошибки, которые регулярно допускают автомобилисты при попытке самостоятельно установить на своё транспортное средство комплект центрального замка.

И здесь речь не идёт о тех, кто не читает руководство от производителя, а всё пытается сделать, отталкиваясь от своего опыта, каких-то знаний или банального метода проб и ошибок. Это и так очевидно, что перед установкой нужно изучить инструкцию от изготовителя центрального замка, разобраться в схеме, и только потом начинать работу.

Чтобы не допускать ошибок других автолюбителей, настоятельно рекомендуется:

1. Использовать гофрированные трубки, куда помещаются провода от центрального замка. ЦЗ состоит из достаточно большого количества проводов, каждый из которых может повредиться, перетереться, перегнуться. В итоге произойдёт частичный или полный отказ всей системы. Чтобы этого не происходило, предусмотрены специальные трубки с гофрированной структурой. Размещая в них провода, она куда лучше защищаются от повреждений. Если дополнительно использовать слой изоленты, вероятность перетереть провод будет практически нулевой.
2. При необходимости выгибать тяги. Почему-то автомобилисты уверены, что она очень хрупкая, а потому оставляют в первозданном виде. Но форма тяги порой мешает нормально разместить её под обшивкой двери. Попробуйте немного выгнуть её, чтобы придать необходимую форму. Тем самым установка получится точнее и удобнее.

Устанавливать ЦЗ или нет, дело лично каждого. Но те автомобилисты, на машинах которых предусмотрены подобные системы, утверждают, что центральный замок очень полезный, удобный и практичный элемент их транспортного средства.

Сейчас центральные замки рассматривают сугубо как элемент комфорта. Но справедливо будет назвать его составляющей частью безопасности автомобиля. Ведь именно ЦЗ позволяет не забывать закрывать все двери, выполняет функцию доводчика окон, предотвращает несанкционированные попытки слить топливо из бензобака или забраться в машину через багажный отсек.

Учитывая все эти факторы, вряд ли стоит удивляться тому, что практически все ведущие автопроизводители уже даже в базовой комплектации оснащают свои модели любого ценового сегмента центральными замками. Но если вы в своё время купили автомобиль без ЦЗ, это совершенно не мешает вам установить систему самостоятельно, либо с помощью специалистов. Тут главное купить качественный комплект с необходимыми вам функциями.

Выбор системы ЦЗ

Для выбора наиболее подходящей системы центрального запирания, прежде всего, нужно определиться, какие функции она должна исполнять. Системы центрального запирания могут взаимодействовать с сигнализацией и стеклоподъёмниками. Опциональная возможность автоматического поднятия багажника и другие возможности влияет на итоговую цену комплекта.

На рынке представлены как полностью самодостаточные комплекты систем центрального запирания, так и предназначенные для усовершенствования штатных. К примеру, многие штатные центральные замки не снабжаются модулем дистанционного управления. Универсальные детали помогут усовершенствовать любую систему центрального запирания, к примеру, на ВАЗ.

В продаже имеются как готовые комплекты, так и отдельные комплектующие. При наличии специфических требований систему ЦЗ можно собрать из наиболее подходящих комплектующих.

В качестве бюджетных вариантов или срочных мер можно купить бывшие в употреблении комплекты, дополняя их необходимыми комплектующими, заказанными отдельно.

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

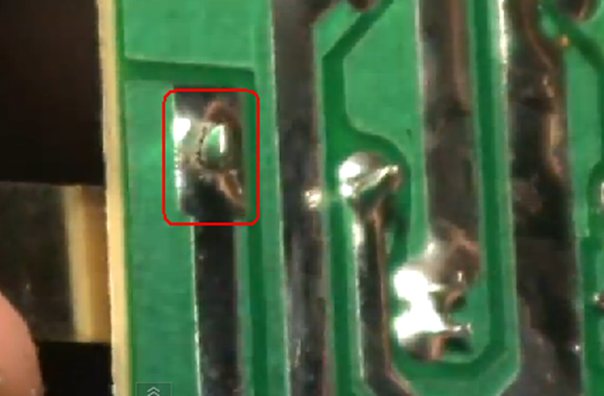

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

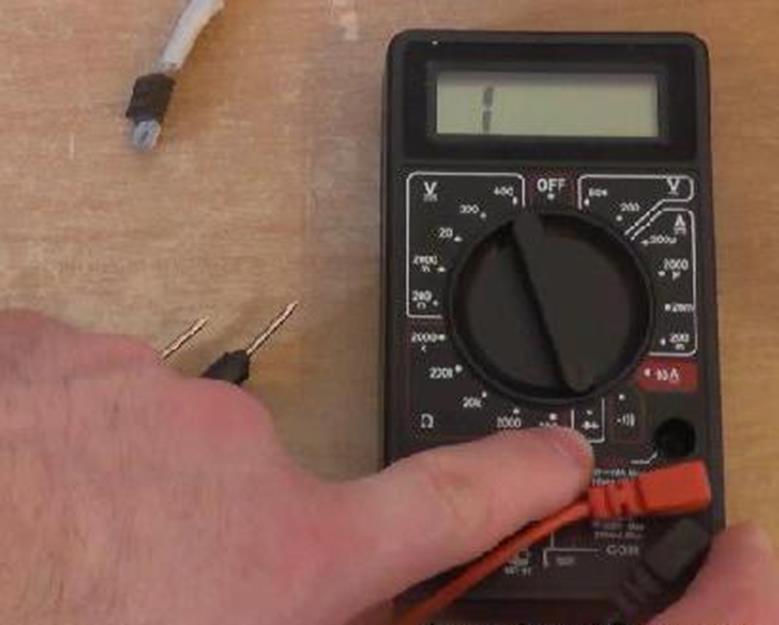

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

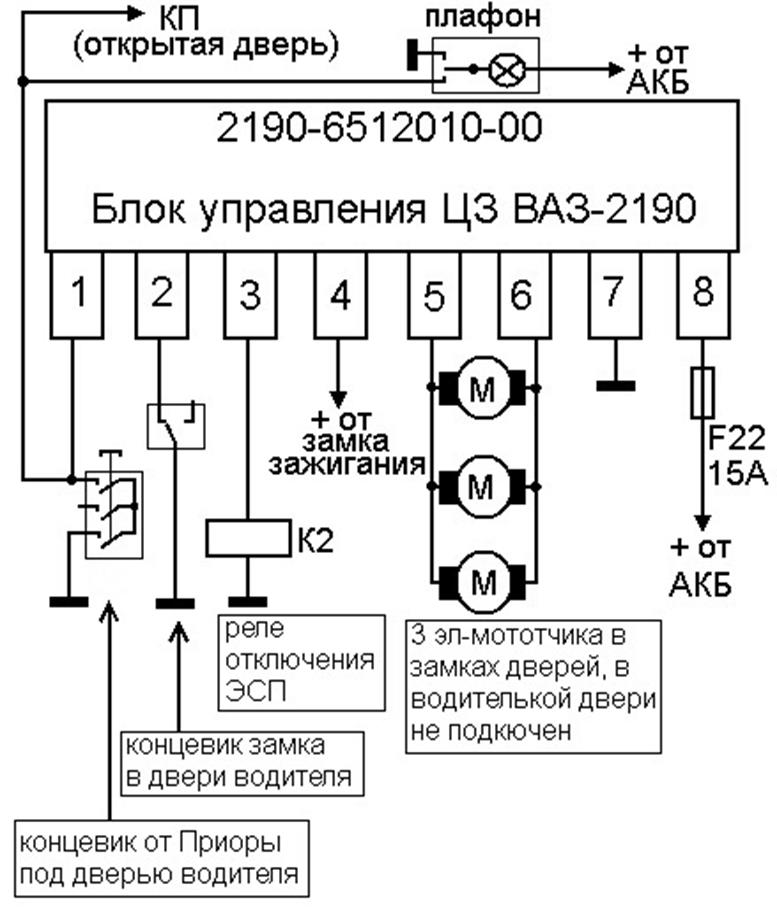

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.
