Зажигание cdi: принцип работы

Содержание:

Рекомендации владельцам мопедов «Альфа»

Чтобы поездки на указанном транспортном средстве были безопасными и увлекательными, нужно соблюдать такие правила:

  • не трогаться сразу же с места, чтобы не спровоцировать перегрузку мотора. Особенно не рекомендуется резкий старт на полных оборотах в течение продолжительного времени в холодное время года. Перепады температуры влекут за собой образование конденсата и его влияние на внутренности двигателя;
  • при появлении указанных выше признаков неисправности сразу же провести осмотр системы зажигания. Чёрный густой дым будет указывать на то, что разборка мотора обязательна;
  • заправляться лишь качественным топливом, чтобы исключить быстрый износ двигателя из-за худшей очистки бензина и детонации топлива с более низким октановым числом;
  • после регулировки следует сразу же проверить результат – проехаться на мопеде с умеренной скоростью на ровной дороге, прислушиваясь к звукам внутри двигателя.

Соблюдая все инструкции, можно добиться умеренного расхода бензина и снижения затрат на обслуживание мопеда

Каждая поездка будет проходить гладко при осторожном вождении и своевременном обращении внимания на любые отклонения от нормальной работы мопеда. Правильный старт двигателя – залог его долговечности

Вариации схемы CDI

Начнем с датчика. В качестве датчика может использоваться катушка, датчик Холла, и даже оптрон. В схеме CDI скутеров Сузуки тиристор открывается второй полуволной напряжения, снимаемой с заряжающей катушки — первой полуволной через диод заряжается конденсатор, второй полуволной открывается тиристор. Замечательная схема с минимумом компонентов.

Если двигатель имел зажигание с прерывателем, то у него нет катушки, которую можно было бы использовать, как заряжающую. Очень часто используют повышающий трансформатор, который позволяет поднять напряжение низковольтной катушки до необходимого.

На авиамодельных двигателях экономится каждый грамм веса и каждый миллиметр габарита, поэтому у них нет магнита-ротора. Иногда прямо на вал двигателся клеится маленький магнитик, рядом с которым стоит датчик Холла. Конденсатор заряжается через преобразователь напряжения, который из 3-9В от батарейки делает 250В. Схему преобразователя напряжения в этой статье подробно рассматривать не будем, скажу только, что самое большое распространение получили схемы на основе автогенераторов, ШИМ-контроллеров и инверторного типа.

Если вместо диода D использовать диодный мост, то мы сможем снимать обе полуволны напряжения с катушки. Следовательно можно повысить емкость конденсатора С, что усилит искру.

Особенности зажигания разрядом конденсатора

Указанная выше система Capacitor discharge ignition, купить которую можно во многих уголках постсоветского пространства, имеет несколько минусов. Так, в конструкционной части создатели ее изрядно усложнили. Кроме того, недостаточный по длительности уровень импульса является еще одним недостатком «CDI». Тем не мене в качестве преимуществ конденсаторного зажигания можно выделить наличие крутого фронта высоковольтного импульса. Этот момент очень важен при использовании такой электроники в советских мотоциклах, свечи которых очень часто заливаются чрезмерным количеством топлива из-за наличия плохо спроектированных карбюраторов.

Тиристорное зажигание функционирует без использования дополнительных источников генерации тока. Последние (в виде АКБ) нужны лишь для запуска электростартера или же завода мотоцикла ножкой (кик-стартетром), к примеру.

Обсуждая распространенность электронного зажигания от заряда конденсатора следует отметить ее активное использование на иностранных бензопилах, скутерах и мотоциклах. Для советского же мотопрома ее применение было малохарактерно. А вот в отдельных наших автомобилях, таких как (ГАЗ и ЗИЛ) электронную систему зажигания CDI устанавливали нередко. Отзывы о ее удачной эксплуатации явно способствуют этому.

  • Назад

  • Вперёд

Этапы настройки зажигания

Стробоскопом проверяется первая возможная поломка, для этого нужно проверить, есть ли мерные риски на синхронизации зажигания. Дорогостоящий стробоскоп редко кто имеет в свободном пользовании, но если есть возможность попросить его у знакомых, то начать работу лучше именно с этой проверки.

Для того чтобы начать проверку синхронности рисок на системе, необходимо тщательно прогреть мотор мопеда. Сильно напрягать мопед при этом не надо.

Подключение стробоскопа

После этого следует подключить стробоскоп. Если мастер работает с устройством впервые, то надо сначала внимательно изучить инструкцию по эксплуатации. От устройства отходят два провода, один из которых следует подключить к электропитанию мопеда, а второй провод индукции подключается к свече.

Простой стробоскоп для настройки зажигания мопеда

Как только при пуске на свече появится искра, яркий свет стробоскопа скажет об этом. Теперь следует направить этот появившийся свет на расположение мерных рисок и посмотреть, как они расположены относительно друг друга. Если все верно, риски стоят ровно, то настройка прошла как положено, дальнейшая регулировка не требуется.

Регулировка угла опережения зажигания

В случае если мерные риски не синхронно сопрягаются друг с другом, или их не видно, то придется настраивать пуск мопеда. Точнее, придется регулировать угол опережения зажигания. Разные модели китайских мопедов могут иметь различные способы регулировки. Поэтому перед началом работ необходимо изучить документацию, приложенную к мопеду. Регулировка должна проводиться соответственно инструкциям.

Дальнейшие работы требуют внимательного подхода, четкого соблюдения мер безопасности, так как придется осматривать и настраивать систему при заведенном моторе.

Особенности оборудования

Вернемся к стробоскопу

Для работы необходим такой вид этого устройства, который оснащен специальным датчиком подсчета оборотов каленного вала — на этот модуль стоит обратить внимание

Если в руки мастера попал стробоскоп, который не имеет такого оснащения, то необходимо немного откорректировать ход работ. Требуется проводить проверку пуска на холостом ходу двигателя. Но тут тоже есть нюанс — следует быть уверенным, что холостой ход работает точно.

Результатом проверки должно явиться такое положение мерных рисок, при котором зажигание будет работать отлично. После того, как такое положение будет выявлено, его необходимо выставить. Дальнейшая регулировка по другим параметрам не рекомендуется.

Принцип работы электронного зажигания

Диагностика системы зажигания CDI очень простая, как и принцип её работы. Состоит она из нескольких основных деталей:

  • Выпрямительный диод.
  • Заряжаемый конденсатор.
  • Катушка зажигания.
  • Коммутирующий тиристор.

Схема системы может варьироваться. Принцип работы строится на зарядке через выпрямительный диод конденсатора и его последующем разряде на повышающий трансформатор посредством тиристора. На выходе трансформатора образуется напряжение в несколько килоВольт, что приводит к тому, что между электродами свечи зажигания пробивает воздушное пространство.

Весь механизм, установленный на двигателе, заставить функционировать на практике несколько сложнее. Двухкатушечная конструкция зажигания CDI — классическая схема, которая впервые была использована на мопедах «Бабетта». Одна из катушек — низковольтная — отвечает за управление тиристором, вторая, высоковольтная, является заряжающей. При помощи одного провода обе катушки подключаются на массу. Ко входу 1 подводится выход заряжающей катушки, ко входу 2 — выход датчика тиристора. Свечи зажигания подключаются к выходу 3.

Искра современными системами подаётся при достижении порядка 80 вольт на входе 1, в то время как оптимальным напряжением считается 250 вольт.

CDI — электронное зажигание

Хай! Мы уже описывали как установить на мотоцикл электронное зажигание своими руками в одной из предыдущих публикаций Все о мото. Тем не менее, отдельную статью хотелось бы посвятить принципу работы системы CDI, описать отзывы о ней, а также особенности практического применения. Купить этот элемент электроники в последнее время хотят все больше и больше людей.

Что такое конденсаторное зажигание?

Из себя «Зажигание разрядом конденсатора» (а именно так переводится расшифровка вышеуказанной аббревиатуры «Capacitor discharge ignition») представляет особую систему электроники, получившую в народе еще одно интересное название — Конденсаторное. Иногда последнее именуют «тиристорным зажигание», поскольку функции коммутации в нем выполняет деталь под названием Тиристор.

В принцип работы этого необычного для многих почитателей ретро-техники заложено использование разряда конденсатора. В противовес контактной системе, CDI (отзывы о которой преимущественно позитивные) не использует принцип прерывания в зажигании. Тем не менее и контактная электроника располагала конденсатором, главной миссией которого было устранение помех и уменьшение уровня интенсивности искрообразования на контактах.

Отдельные узлы «Capacitor discharge ignition» предназначены для непосредственного накапливания электроэнергии. Появились такие детали почти пол века тому назад. С 70-х гг. прошлого столетия мощными конденсаторами начали дополнять движки роторно-поршневого типа, используемые преимущественно в создании транспортных средств. Во многом этот тип зажигания схож с системами, что накапливают электроэнергию. Тем не менее, разница в них тоже ощутима.

Как же работает CDI?

В основе вышеуказанного элемента электроники мотора — использование постоянного тока, который не способен проходить сквозь первичную обмотку на катушке. Содержится последний в уже заряженном конденсаторе, соединенном с катушкой. Напряжение в такой электронной схеме, в большинстве случаев, довольно-таки серьезное, достигая отметки в несколько сотен Вольт.

Среди обязательных элементов зажигания разрядом конденсатора мото и авто двигателей можно увидеть преобразователь напряжения (основной миссией которого является заряжение конденсаторов накопительного типа), сам накопительный конденсатор, катушка и электро-ключ. Последний может быть представлен как тиристорами, так и транзисторами.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Настройка УОЗ

Смысл настройки зажигания — получить искру в нужный момент. Если катушки на статоре сделаны неподвижными, то единственный путь — повернуть магнит-ротор относительно цапфы коленвала в нужное положение. Если ротор посажен на шпонку, то придется перепиливать шпоночный паз.

Если у вас используется датчик, то необходимо подобрать его оптимальное положение.

Угол опережения зажигания (УОЗ) выставляется согласно справочным данным по двигателю. Есть несколько способов, которые позволяют отпределить момент искрообразования, но я их сознательно рассматривать не буду. Пользуясь «колхозными» методами я не раз допускал ошибку. Самый правильный, точный и надежный в этом деле инструмент — автомобильный стробоскоп. Поворачиваем ротор в положение, в котором должно происходить искрообразование, ставим метки на роторе и статоре. Включаем стробоскоп, у него есть провод с зажимом, который мы вешаем на высоковольтный провод катушки зажигания. Запускаем двигатель, подсвечиваем метки стробоскопом. Меняя положение датчика добиваемся совпадения меток.

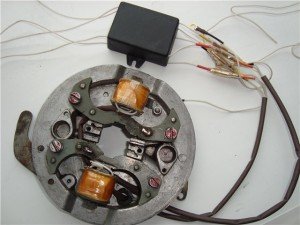

Элементы цепи зажигания

Схема зажигания является важной частью электрики скутера, без правильной сборки которой он просто не поедет. В схему входит катушка, свеча, коммутатор, генератор, модуль зажигания CDI

Последний имеет вид небольшого блока, с одной стороны он пластиковый, с другой залит компаундом. Именно по этой причине при выходе блока из строя его меняют полностью, не пытаясь разобрать.

Модуль CDI имеет выходы для подключения пяти проводников. Он находится обычно достаточно близко к аккумулятору, может крепиться на раму скутера или иметь специальную ячейку. Чаще всего блок CDI находится ближе к дну транспортного средства, поэтому достать его непросто. Без этого элемента система работать не будет.

Реле регулятор

Реле-регулятор в просторечье называют стабилизатором. Этот элемент нужен для того, чтобы выпрямить напряжение и стабилизировать его до нужного уровня, который подходит дл работы электроприборов скутера. Искать его в китайских и многих японских моделях нужно в передней части транспортного средства, обычно под обтекателем. При работе радиатор детали сильно нагревается, поэтому его размещают там, где он сможет получать воздушное охлаждение.

Генератор при работе выдает переменный ток, который поступает сначала на реле-регулятор, а потом уже двигается дальше. Реле преобразовывает переменное напряжение в постоянное, кроме этого, стабилизирует напряжение до 13,5-14,8 Вольт. Если напряжение будет меньше, аккумулятор не сможет заряжаться, если больше, велик риск выхода из строя электросистемы.

К регулятору обычно подходит 4 провода. Они отличаются по цвету, на стандартной схеме зеленый провод всегда является массой. Красный находится под постоянным напряжением. Белый подает на реле регулятора напряжение, выдаваемое генератором: это переменный ток. Желтый провод тоже идет от генератора к реле-регулятору. Реле преобразует напряжение, превращая его в пульсирующее. После этого напряжение идет на осветительные приборы, которые являются наиболее мощными потребителями. Некоторые модели имеют светящуюся приборную панель, дополнительное освещение, ходовые огни или иные типы подвески. Все это питается этим же проводом.

Нельзя стабилизировать напряжение, которое служит для питания ламп. Его можно лишь ограничить при помощи реле-регулятора до уровня 12 В. Даже при работе на небольших оборотах генератор выдает чрезмерно большое напряжение, которое не подойдет для работы ламп и иных осветительных приборов. Если реле-регулятор будет неисправен, могут сгореть габариты или лампы, которые будут в этот момент включены.

Однако само по себе устройство не отличается особенной сложностью. Если его разобрать, внутри можно обнаружить печатную плату, электронную схему с тиристором BT151-650R, диодный мост, для которого используются диоды 1N4007, один мощный диод 1N5408, кроме этого, присутствуют элементы обвязки, которые включают следующее: SMD-транзисторы небольшой мощности, конденсаторы электролитические, стабилитрон и различные резисторы. Именно эта простота приводит к тому, что реле часто не выдерживает больших нагрузок и ломается. Поэтому не повредит иметь запасное и возить его с собой: меняется оно быстро.

Электрическая проводка

В любом транспортном средстве важна правильно подключенная проводка из качественных проводов. Можно купить готовую или собрать ее самостоятельно, однако рекомендуется соблюдать цвета, это поможет разобраться, что куда идет в случае необходимости ремонта.

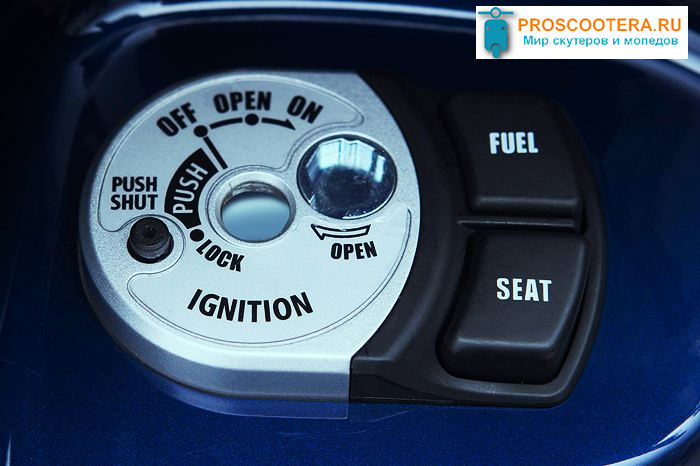

Замок зажигания и его особенности

Все вышеперечисленные элементы системы зажигания объединяются в одну систему, которая управляется при помощи замка зажигания. Данная деталь имеет ключ для удобства. По сути это переключатель, который можно ставить в разные позиции.

Чаще всего замок имеет три положения работы, так как является универсальным для большого количества техники, но применяют в схемах обычно два положения. Первое положение вызывает замыкание красного и черного провода, что позволяет напряжению попасть с аккумуляторной батареи в электроцепь. После можно пользоваться стартером и запускать двигатель. Второе положение, наоборот, прерывает цепь что приводит к отключению аккумулятора и выключению двигателя. Если замок неисправен, а скутер надо завести, можно просто соединить два провода вместе.

Настройка угла опережения зажигания

Данную операцию понадобится осуществить, если риски не сопрягаются одна с другой. Рекомендуется использовать стробоскоп, у которого есть датчик для подсчёта оборотов коленвала. В случае отсутствия указанного элемента понадобится проверять пуск на холостом ходу мотора.

Карбюратор мотоцикла

О том, как произвести быструю настройку карбюратора на мопеде, смотрите в видео:

Полная настройки зажигания осуществляется так:

  1. разбирается картер, а на контактной группе устанавливается наибольший допустимый зазор для полного круга вращения вала;
  2. поршень ставится в такое положение, которое совпадает с тем, что указано в инструкции к мопеду;
  3. ослабляются крепления статора, происходит его настройка до того положения, когда проходит замыкание контакта.

Всё собирается в обратном порядке. Зажигание должно проходить либо синхронизировано, либо с небольшим опережением (но буквально на доли секунды). Преимущество последнего метода кроется в том, что искра получается немного раньше, чем поршень внутри цилиндра доходит до своей верхней мёртвой точки. Эта манипуляция даёт в результате невысокий прирост в мощности и более простой запуск мотора, что особенно актуально в регионах с перепадами температур и просто на холоде.

Полезные видео с пошаговыми инструкциями:

Этапы настройки зажигания

Стробоскопом проверяется первая возможная поломка, для этого нужно проверить, есть ли мерные риски на синхронизации зажигания. Дорогостоящий стробоскоп редко кто имеет в свободном пользовании, но если есть возможность попросить его у знакомых, то начать работу лучше именно с этой проверки.

Для того чтобы начать проверку синхронности рисок на системе, необходимо тщательно прогреть мотор мопеда. Сильно напрягать мопед при этом не надо.

Подключение стробоскопа

После этого следует подключить стробоскоп. Если мастер работает с устройством впервые, то надо сначала внимательно изучить инструкцию по эксплуатации. От устройства отходят два провода, один из которых следует подключить к электропитанию мопеда, а второй провод индукции подключается к свече.

Простой стробоскоп для настройки зажигания мопеда

Как только при пуске на свече появится искра, яркий свет стробоскопа скажет об этом. Теперь следует направить этот появившийся свет на расположение мерных рисок и посмотреть, как они расположены относительно друг друга. Если все верно, риски стоят ровно, то настройка прошла как положено, дальнейшая регулировка не требуется.

Регулировка угла опережения зажигания

В случае если мерные риски не синхронно сопрягаются друг с другом, или их не видно, то придется настраивать пуск мопеда. Точнее, придется регулировать угол опережения зажигания. Разные модели китайских мопедов могут иметь различные способы регулировки. Поэтому перед началом работ необходимо изучить документацию, приложенную к мопеду. Регулировка должна проводиться соответственно инструкциям.

Если не понятно, где должны располагаться эти мерные риски, следует внимательно осмотреть маховик генератора, а также кожух маховика, и они сразу обнаружатся.

Дальнейшие работы требуют внимательного подхода, четкого соблюдения мер безопасности, так как придется осматривать и настраивать систему при заведенном моторе.

Особенности оборудования

Вернемся к стробоскопу

Для работы необходим такой вид этого устройства, который оснащен специальным датчиком подсчета оборотов каленного вала — на этот модуль стоит обратить внимание

Если в руки мастера попал стробоскоп, который не имеет такого оснащения, то необходимо немного откорректировать ход работ. Требуется проводить проверку пуска на холостом ходу двигателя. Но тут тоже есть нюанс — следует быть уверенным, что холостой ход работает точно.

Результатом проверки должно явиться такое положение мерных рисок, при котором зажигание будет работать отлично. После того, как такое положение будет выявлено, его необходимо выставить. Дальнейшая регулировка по другим параметрам не рекомендуется.

Катушка зажигания

Если все с виду целое — проверяем катушку зажигания. Для этого отсоединяем её (запоминая как подключены провода) и мультиметром проверяем сопротивление обмоток.

Первичная обмотка выполнена из более толстого медного провода. Её выводы соединены с двумя клеммами-разъемами на торце катушки. Она имеет небольшое количество витков и поэтому ее сопротивление мало, примерно 0,5-5 Ом. Один провод катушки соединён с «массой» — нужно проверить его, приложить один щуп мультиметра к ближайшей металлической части мопеда, а второй — с разъемом катушки. Сопротивление должно быть близко к нулю.

Высоковольтная катушка состоит из нескольких тысяч витков очень тонкого медного провода, поэтому ее сопротивление должно быть порядка 2-5 кОм. Сопротивление нужно измерить между контактом катушки, соединённым с массой и жилой высоковольтного провода.

Таким образом мы проверим катушку на обрыв, но без специального оборудования мы не можем проверить другие неисправности катушки, например межвитковое замыкание, поэтому пока оставим катушку в покое, ещё и потому что катушка без видимых механических повреждений скорей всего рабочая.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

  1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

  2. Если свеча не дает искру, ее нужно заменить на новую; проверить ее можно и при помощи специального прибора, который можно купить в автомагазине. Стоит он недорого, это более быстрый и безопасный способ.
  3. Если свеча исправна, но искры все равно нет, придется воспользоваться мультиметром, при помощи которого можно проверить проводку скутера, найти обрыв или неисправный элемент.
  4. Проверить нужно также и генератор. Он является важным элементом, без которого скутер не будет работать. Потребуется измерить сопротивление: для этого нужно отключить катушку зажигания от проводки, затем замерить сопротивление между массой и генератором. Обычно это черный провод, имеющий красную полосу. Если сопротивление в норме, оно будет порядка 80-150 Ом. При неисправности прибора сопротивление будет значительно меньше или будет отсутствовать вовсе.
  5. После этого нужно замерить сопротивление, которое выдает катушка. Для этого мультиметр подключают к ее выводам. Один из выводов присоединяется к магнитопроводу. При отсутствии сопротивления диагностируется неисправность катушки. Если оно есть, но слабое, стоит проверить проводку или место, где катушка присоединяется к ней.
  6. Если все исправно, но искры все равно нет, потребуется проверить проводку: для этого нужно выбрать две точки, к которым будет присоединен мультиметр. Одной из точек должен быть коммутатор или катушка зажигания, второй – колодка генератора. Провода могут быть либо оборваны, либо между ними возможно замыкание. При полной исправности цепи проверяют блок зажигания. Он выходит из строя редко, поэтому им занимаются в последнюю очередь, когда более вероятные причины неисправности исключены.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

  • Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
  • Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
  • Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
  • Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

  • Если, проверив все узлы, вы убедились, что они в порядке, можно проверить систему зажигания указанным выше способом и переходить к ее настройке, если все в порядке с технической частью.

Как выставить зажигание на скутере – контактная система

Теперь мы узнаем, как выставить зажигание на мопеде, мотоблоке или скутере. Схема действий зависит от типа системы создания искры, известно, что их бывает только две – контактная и бесконтактная (контактно-транзисторная). Их главное отличие заключается в принципе работы. Во всех старых моделях скутеров, мопедов и мотоблоков ставилось контактное зажигание. В настоящее время в большинстве своём используется второй вариант, так как он более совершенный и надёжнее в десятки раз.

В основе контактного зажигания положена механическая система прерываний. В замкнутом состоянии ток низкого напряжения идёт по первичной цепи. При размыкании контакта в системе вторичной обмотки под действием электромагнитной индукции происходит бросок тока с большим напряжением, дальше с ним работает блок-распределитель. Отличное от нормы зажигание может быть раннее или позднее. Выставляется оно на трамблере, это устройство сочетает в себе размыкатель и распределитель. Чаще всего устанавливают эту деталь на картере, но могут быть другие специфики сборки, нужно смотреть инструкцию по устройству и эксплуатации транспорта. Порядок же регулировки следующий:

  1. Предварительно разобрав картер, на контактной группе выставляем максимально допустимый зазор для полного круга вращения вала.
  2. Далее устанавливаем поршень в положение, расстояние которого от мертвой точки двигателя соответствует технической документации.
  3. Теперь ослабляем крепление статора и регулируем его до положения замыкания контакта.
  4. Теперь ставим все детали на место и любуемся результатом.

Признаки и причины неисправности мотора мопеда

Среди основных проявлений поломки системы зажигания являются такие факторы:

  • мопед заводится не с первого раза или не заводится вообще;
  • нужны большие усилия для запуска мотора;
  • наличие гари на свече;
  • лишние шумы при работе двигателя во время движения и простоя;
  • невозможность набрать достаточную скорость без усилия.
  • Правильная настройка зажигания позволяет исключить следующие проблемы в работе мопеда:
  • детонация топлива;
  • увеличен расход бензина;
  • понижение мощности на низких оборотах;
  • заметный стук не только при движении, но и при запущенном моторе без движения;
  • сильный нагрев мотора;
  • наличие хлопков.

Настройка своевременной подачи искры позволит также продлить работу поршневой системы и всего мотора вообще благодаря отсутствию скоплению бензина внутри мотора – не увеличивается нагар, приводящий к закоксованию и непригодности мотора вообще.

Неправильно выставленное зажигание связано с другими проблемами, среди которых находится и монтаж поршневой системы. Причинами выхода из строя зажигания мопеда являются:

  • неверно установленная катушка зажигания;
  • износ поршневой системы, который влечёт выпуск газов изнутри и попадание гари на другие компоненты;
  • физические повреждения транспортного средства вследствие падения или ДТП.

Следить за состоянием и правильностью подключения катушки зажигания необходимо постоянно, так как именно эта деталь повышает напряжение, давая искру в результате. Отсутствие достаточного напряжения препятствует образованию искры и запуску двигателя мопеда. Есть способ диагностики катушки зажигания, чтобы понять, что требует замены, а не только правильной настройки. Нужно взять тестер (мультиметр) для замера уровней. Стоит учитывать, что цифровой тестер предпочтительней, так как стрелка может не уловить малейших колебаний.

Щупы тестера требуется подключить к выводам катушки зажигания, а сам мультиметр перевести в режим измерения сопротивления. После этого понадобится подать напряжение. Показатель до 5 Ом считается нормой (но не ниже 0,5 Ом) – оптимальный уровень. Далее понадобится проделать всё с вторичной обмоткой:

  1. один щуп подключается к выводу катушки (питающему);
  2. второй надо присоединить к свечному колпачку;
  3. на экране необходимо посмотреть значение.

Проверка катушки зажигания мультиметром

Нормой для вторичной обмотки является величина в два-три килоома. При несоответствии показателей названым выше понадобится замена катушки зажигания, а не только настройка соответствующей системы.

Видео о том, как проверить катушку зажигания на мопеде:

Генератор и датчик зажигания

Проверить генератор и датчик можно не снимая с двигателя.

Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика (на картинке выше он подписан как датчик Холла, но на самом деле это индуктивный датчик зажигания). Крутим двигатель стартером и смотрим на дисплей мультиметра. Если на дисплее забегали циферки — значит датчик генерирует сигнал и с ним все в порядке. В противном случае — датчик неисправен или оборвался провод.

Итоги

  1. Отсутствие искры при поступающем на катушку питании требует проверки высоковольтной цепи и массы.
  2. Если высоковольтная цепь и масса полностью исправны, то проблемы, вероятнее всего, с самой катушкой.
  3. При отсутствии напряжения на клеммах катушки проводятся его замеры на коммутаторе.
  4. При наличии на клеммах коммутатора напряжения и его отсутствии на клеммах катушки причина, вероятнее всего, в том, что на катушке отсутствует масса либо провод, объединяющий катушку и коммутатор, оборван — обрыв необходимо отыскать и устранить.
  5. Отсутствие напряжения на коммутаторе говорит о неисправностях генератора, самого коммутатора либо индукционного датчика генератора.

Методика проверки катушки системы зажигания CDI может применяться не только для мототранспорта, но и для любых других транспортных средств. Процесс диагностики несложен и заключается в пошаговой проверке всех деталей системы зажигания с определением конкретных причин неполадок. Отыскать их довольно просто при наличии необходимых знаний о строении и принципе работы зажигания CDI.
