Датчики контроля пламени

Подключение датчика пламени к Ардуино

Для занятия нам понадобятся следующие детали:

• плата Arduino Uno / Arduino Nano / Arduino Mega;
• модуль датчика пламени;
• беспаечная макетная плата;
• светодиод и резистор;
• провода «папа-мама», «папа-папа».

Схема подключения датчика пламени (flame sensor) к Arduino

На плате датчика есть подписи у контактов для подключения к Arduino Nano или Uno. Датчик питается от 5V и выдает цифровой или аналоговый сигнал, в зависимости от модификации. В примерах мы покажем, как подключить датчик огня к Ардуино, используя аналоговый и цифровой выход сенсора ky-026, чтобы включать/выключать светодиод от платы. Соберите схему, как на картинке и загрузите следующий скетч.

Скетч для цифрового датчика пламени (KY-026)

#define  flamePin  A1 // задаем имя для порта A1
#define  ledPin  13     // задаем имя для порта 13

int  flame;

void setup() {
   Serial.begin(9600);
   pinMode(flamePin, INPUT);
   pinMode(ledPin, OUTPUT);
}

void loop() {

   flame = digitalRead(flamePin);  // считываем данные с датчика

   Serial.print("Flame Sensor - ");  // выводим данные на монитор
   Serial.println(flame);

   if (flame == HIGH)
      digitalWrite(ledPin, HIGH);
   else
      digitalWrite(ledPin, LOW);
}

1. для приема цифрового сигнала с датчика KY-026 используется порт A1, который можно поменять в скетче на любой порт общего назначения;
2. данный датчик имеет на цифровом выходе сигнал «логическая единица» при появлении открытого огня на расстоянии до 1 метра от ИК приемника.

Скетч для аналогового датчика пламени (KY-026)

#define  flamePin  A1 // задаем имя для порта A1
#define  ledPin  13     // задаем имя для порта 13

int  flame;

void setup() {
   Serial.begin(9600);
   pinMode(flamePin, INPUT);
   pinMode(ledPin, OUTPUT);
   analogWrite(flamePin, LOW);
}

void loop() {

   flame = analogRead(flamePin);  // считываем данные с датчика

   Serial.print("Flame Sensor - ");  // выводим данные на монитор
   Serial.println(flame);

   if (flame >= 100)
      digitalWrite(ledPin, HIGH);
   if (flame < 100)
      digitalWrite(ledPin, LOW);
}

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

• Из-за засорения дымохода;
• При неправильном расчете размеров дымохода или некорректной его установки.
• Если сам газовый котел был установлен неправильно;
• Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Разновидности

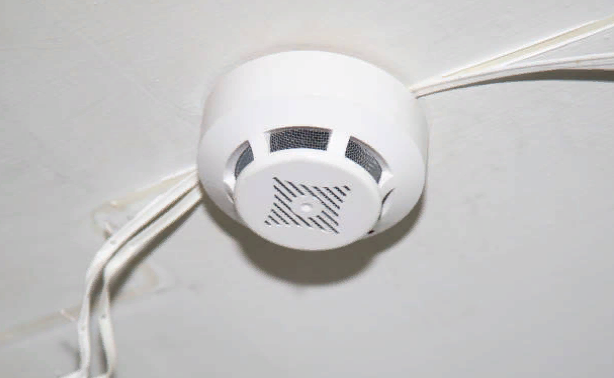

Автономные системы сигнализации широко представлены на рынке противопожарного оборудования. К наиболее популярным моделям относятся: ИП 212,  ДИП 50М и ДИП 34АВТ.

ИП 212

Модель датчика ИП 212 является самой популярной и распространенной. Предназначена для фиксации задымления в закрытом помещении. Благодаря хорошей чувствительности, АДПИ способен обнаруживать даже минимальные концентрации частиц дыма. Работает извещатель пожарный дымовой оптико-электронный автономный от напряжения 9-30 В, в зависимости от модификации. Сохраняет положение «пожар» в случае возникновения возгорания до тех пор, пока на приемно-контрольном приборе не выполнят сброс с полным выключением питания на несколько секунд.

Достоинство автономной пожарной сигнализации ИП 212:

1. Высокая чувствительность элемента к возгоранию.
2. Надежная защита от воздействий окружающей среды.
3. Простота монтажа.
4. Срок службы — более десяти лет.
5. Нет ложных срабатываний.
6. Стабильно работает при высоких и низких температурах.
7. Есть встроенная сирена.
8. Наличие световой индикации, заметной со всех сторон.

ДИП 50М

Оптико-электронный дымовой АПИ ДИП 50М может работать в группе с количеством элементов до 8 штук. Чувствительность высокая и составляет 0,05-0,2 дБ/м. Работает от элемента питания «Крона» напряжением 9 В.

Достоинства:

1. Срок эксплуатации — 10 лет.
2. Степень защиты корпуса — IP40.
3. Миниатюрность.
4. Отсутствие реакции на изменение температуры, влажности, яркие вспышки пламени.
5. Простота и удобство обслуживания и монтажа.
6. Возврат в дежурный режим через 20 секунд после прекращения действия дыма.
7. Удобное кнопочное тестирование.
8. Низкий риск ложных срабатываний.
9. Наличие нескольких состояний.

ДИП 34АВТ

Пожарный дымовой извещатель ДИП 34АВТ используется для контроля состояния и обнаружения пожара, которое сопровождается проявлением дыма. При опасной ситуации выдает мощный звуковой сигнал. Также есть предупреждение о необходимости замены батарейки.

Особенности:

1. Раннее обнаружение возгорания.
2. Контроль функционирования системы.
3. Возможность подсоединения к общей линии до 38 извещателей.
4. Проверка работоспособности путем нажатия на кнопку «Тест».
5. Защита от насекомых.

В комплектации имеется сам пожарный датчик и соединительные, крепежные механизмы.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

• поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
• на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

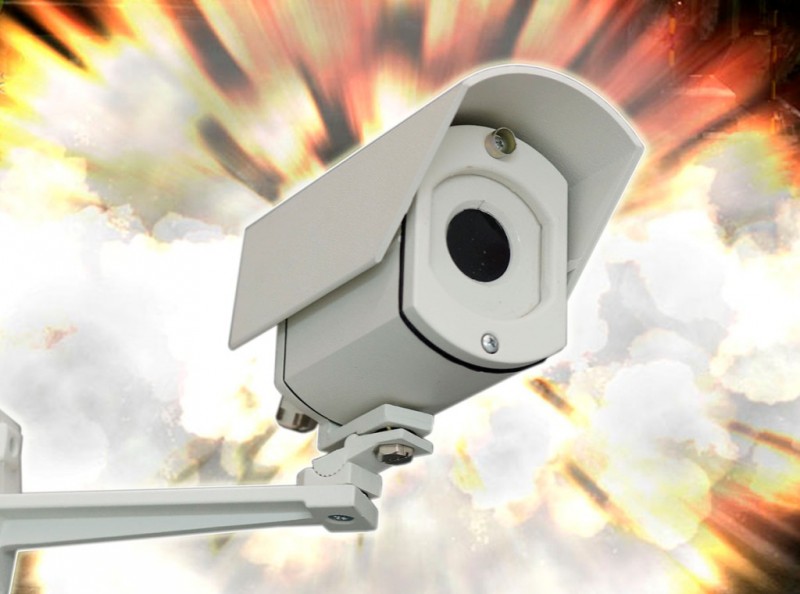

Принцип работы инфракрасного датчика пламени

Физические тела при нагревании начинают излучать инфракрасную энергию. Длина волны электромагнитного излучения находится в зависимости с температурой нагрева. С ростом температуры возрастает и интенсивность излучения, а длина волны становится короче. ИК-излучение составляет 80% спектра электромагнитных волн.

Высокочувствительный фотоэлемент пожарного ИК-извещателя превращает электромагнитное инфракрасное излучение в электрический сигнал. Обнаружив признаки возгорания, оптический датчик пламени фиксирует первые огневые всплески и подает сигнал тревоги. При снятии напряжения на 2 секунды прибор возвращается в первоначальное состояние.

Инфракрасный извещатель позволяет быстро обнаружить очаг возгорания при катастрофах и авариях, в том числе, на нефтяных производствах, в цехах, где используются транспортеры и сложные автоматизированные агрегаты, в ремонтных мастерских, на складах, в гаражах. Поскольку инфракрасный спектр электромагнитного излучения пылью практически не поглощается, ИК-извещатели, в отличие от УФ-приборов, способны функционировать в сильно запыленных помещениях.

Классификация ИК-извещателей пламени по принципу действия:

1. Приборы, чувствительные к мерцанию огня (пульсация пламени).
2. Извещатели, датчики которых фиксируют постоянную составляющую пламени.
3. Приборы, фиксирующие излучение в трех диапазонах инфракрасного спектра.

Пожарные извещали, работающие в одном диапазоне инфракрасного спектра, прекрасно функционируют в зонах, где нет яркого солнечного света, мерцающих световых источников и прочих оптических помех. Роль привода для автоматической противопожарной системы могут играть извещатели с чувствительностью к постоянной составляющей пламени. Эти приборы отличаются невосприимчивостью к солнцу и другим световым источникам, не относящимся к горению.

На объектах нефтегазовой отрасли устанавливают многоспектральные датчики наивысшей степени защиты, которые чувствительны к инфракрасному и ультрафиолетовому спектрам. Детектор переходит в режим оповещения о пожаре только при получении сигналов по двум диапазонам.

Для качественной работы в сложных условиях разработаны помехоустойчивые многодиапазонные датчики с опцией самоконтроля. При малейшем сбое извещатель моментально передает информацию о собственной неисправности, параллельно включается световая индикация. Приборы для наружного монтажа имеют высокую степень защиты оболочки, способны работать в широком температурном диапазоне и при аномальной погоде.

ИК-извещатели нового поколения способны срабатывать в рекордно короткое время после возникновения очага возгорания, до 0,1 секунды. Ультрасовременное оборудование используется для создания автоматических быстродействующих систем пожаротушения на пороховых/химических производствах и складах.

Виды датчиков пламени

Датчики пламени отличаются чувствительностью на электромагнитное излучение открытого огня. Любое излучение в природе можно классифицировать как один из видов излучения:

• ультрафиолетовое (диапазон длины волны 0,1 — 0,4 мкм).
• видимое (диапазон — от 0,4 до 0,75 мкм).
• инфракрасное (диапазон — от 0,75 до 1000 мкм),

Реакция датчиков прибора зависит от спектра электромагнитного излучения пламени, возникающего при возгорании различных материалов, и диапазона спектральной чувствительности пожарного извещателя. Все параметры и характеристики представлены в техдокументации на продукцию.

Первые модели детектора пламени появились в конце XX века. С тех пор изделия постоянно модернизируются, становятся более функциональными и надежными, благодаря новейшей электронике. Улучшается степень защиты высокотехнологичного оборудования.

Конкретному очагу горения присуща определенная спектральная характеристика со своими особенностями. Датчики пламени безошибочно находят очаги горение жидкостей, древесины, бумаги и полимеров. При определении тлеющих очагов могут возникнуть проблемы, поэтому детекторы пламени комбинируются с датчиками другого типа.

Классификация очагов тестовых пожаров (ГОСТ Р 50898):

1. открытое горение древесины — ТП-1;
2. пиролизное тление (сухая перегонка) древесины — ТП-2;
3. тление хлопка со свечением— ТП-3;
4. горение полимеров — ТП-4;
5. горение с дымом легковоспламеняющейся жидкости — ТП 5;
6. горение без дыма легковоспламеняющейся жидкости — ТП 6.

Детекторы пламени разрабатывают и испытывают на нахождение реальных очагов пламени, стандартных и нестандартных. Технические характеристики, декларируемые производителем прибора, проверяются по ТП-5 и ТП-6, что позволяет дать верную оценку работы датчиков на реальных объектах.

Какие они бывают

Самое главное в нашем обзоре.

Любой производитель старается создать сенсор с индивидуальным алгоритмом работы.

В нормативной документации не оговаривается один четкий алгоритм, по которому детектор должен определять открытое пламя.

Сами принципы обнаружения огня – это спектральная селекция, частотный и спектральный анализы.

У любого такого детектора есть чувствительный элемент.

Он как раз и воспринимает длину электромагнитной волны для фиксации пожара.

Современные датчики имеют различные фильтры, определяющие, например, солнечный свет для исключения ложных сработок от излучения солнца.

По области спектра все детекторы условно делятся на:

1. инфракрасные;
2. многоспектральные;
3. многодиапазонные;
4. ультрафиолетовые.

Ультрафиолетовые и ИК-датчики реагируют на диапазон электромагнитной волны. У этих двух излучений диапазон разный.

Поэтому оба типа датчиков имеют разные элементы и настройку для обнаружения пожара.

Спектр и диапазон, скорее, условные критерии разделения детекторов пламени.

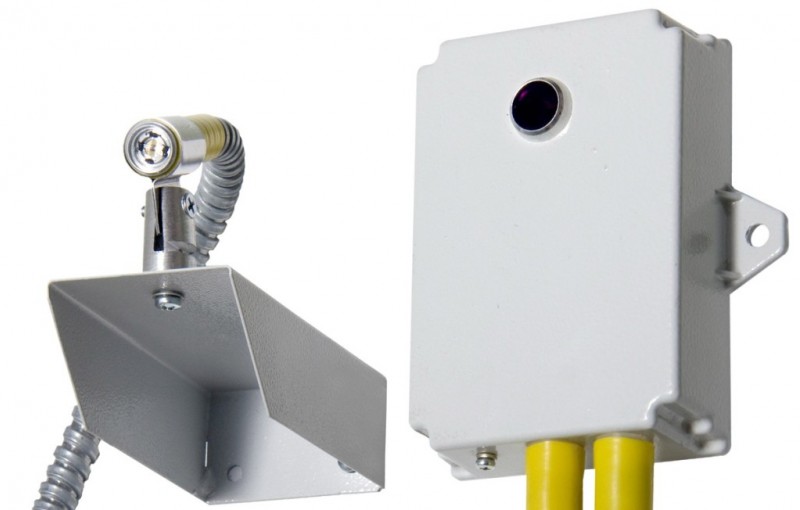

Ультрафиолетовые

Предпочитаемый диапазон этих детекторов 185-280 нм.

УФ-лучи, приходящие на Землю от Солнца, имеют длину волны не меньше 286 нм.

Таким образом, УФ-детекторы не реагируют на солнечный свет, который может стать для него оптической помехой.

Кроме того, все нагретые тела (печи, лампы накаливания) излучают ИК и видимую часть спектра.

Поэтому ультрафиолетовые извещатели не воспринимают просто нагретые тела и оборудование.

Скорость реакции – от 0,5 с, дальность фиксации – до 80 м. Эти детекторы очень чувствительны к пыли. Необходимо следить за состоянием оптического элемента.

Рентгеновские лучи, разряд молнии, гамма-излучение, электродуговая сварка могут вызвать ложное срабатывание.

При выборе УФ-датчика обязательно уточняйте у производителя информацию об устойчивости к разного рода помехам.

Инфракрасные

Инфракрасная часть – самая большая часть излучения.

Все нагретые предметы излучают инфракрасный свет.

Длина волны зависит от температуры: чем сильнее нагрев, тем короче волна.

ИК-сенсор быстро определяет очаг огня. Он незаменим на нефтегазовых предприятиях, при авариях и стихийных бедствиях.

У такого датчика есть преимущество перед УФ-детектором.

Но сильное ИК-излучение идет от солнца. Поэтому здесь возможны ложные сработки.

Старайтесь использовать ИК-устройства там, где нет сильных помех – склады, архивы и т.п.

Цена этих изделий очень доступная.

Но, к примеру, маячки погрузчиков, мерцание мигалок спецтехники могут вызывать ложную тревогу ИК-датчика.

Эту проблему можно обойти установкой дополнительного микропроцессора с другим алгоритмом обработки сигнала.

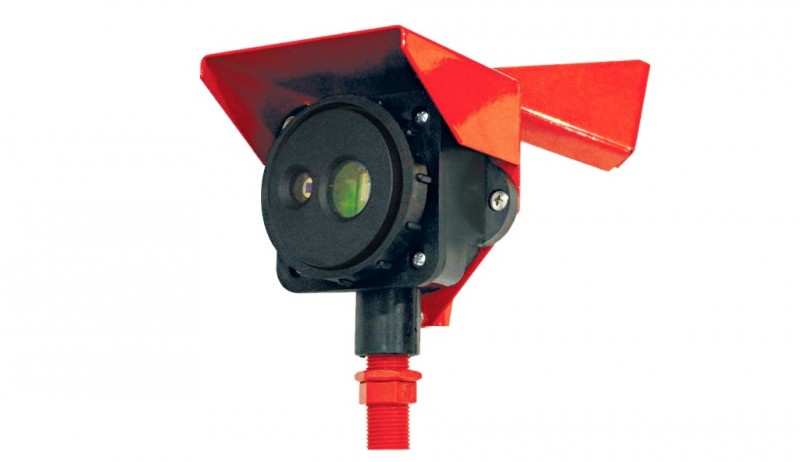

Многодиапазонные

Это, так сказать, более хитрый пожарный детектор.

Он сочетает в себе несколько ИК-каналов различных диапазонов. Это позволяет избежать помех. Получая и анализируя информацию из нескольких источников,

датчик принимает верное решение о типе излучения – пожар это или нет.

Он также умеет контролировать сам себя и отправлять на пульт сигнал о неполадке.

Извещатели наружного исполнения работают при экстремально высоких и низких температурах,

при большом количестве атмосферных осадков.

Многоспектральные

А эти приборы шагнули несколько в другую сторону.

Работают по принципу спектральной селекции.

Используется несколько фотоприемников, реагирующих на лучи в различных участках спектра.

Они хорошо защищены от внешних повреждений. Такие детекторы применяются на крупных, стратегически важных объектах, в нефтегазовой сфере.

Они также имеют взрывоустойчивый корпус.

Новейшие инфракрасные детекторы пламени могут определять возгорание менее чем за 0,1 сек. после его появления.

Такие извещатели используются сегодня в роботизированных комплексах пожаротушения

на химических предприятиях, складских помещениях и взрывоопасных объектах.

Методы контроля

На сегодняшний день разнообразие датчиков позволяет применять различные методы контроля. К примеру, чтобы контролировать процесс сжигания топлива, находящегося в жидком или газообразном состоянии, можно использовать методы прямого и косвенного контроля. К первому методу можно отнести такие способы, как ультразвуковой или же ионизационный. Что касается второго метода, то в данном случае датчики реле-контроля пламени будут контролировать немного другие величины – давление, разрежение и т.д. На основе полученных данных система будет делать вывод о том, подходит ли пламя под заданные критерии.

Фотоэлектрический метод

На сегодняшний день наиболее часто применяется именно фотоэлектрический способ контроля. В таком случае приборы контроля пламени, в данном случае это фотодатчики, фиксируют степень видимого и невидимого излучения пламени. Другими словами, аппаратура фиксирует оптические свойства.

Что касается самих приборов, то они реагируют на изменение интенсивности поступаемого потока света, которое выделяет пламя. Датчики контроля пламени, в данном случае фотодатчики, будут отличаться друг от друга по такому параметру, как длина волны, получаемой от пламени

Очень важно учитывать данное свойство при выборе прибора, так как характеристика спектрального типа пламени сильно отличается в зависимости от того, какой тип топлива сжигается в топке. Во время сгорания топлива существует три спектра, в котором формируется излучение – это инфракрасный, ультрафиолетовый и видимый

Длина волны может быть от 0,8 до 800 мкм, если говорить об инфракрасном излучении. Видимая же волна может быть от 0,4 до 0,8 мкм. Что касается ультрафиолетового излучения, то в данном случае волна может иметь длину 0,28 – 0,04 мкм. Естественно, что в зависимости от выбранного спектра, фотодатчики также бывают инфракрасными, ультрафиолетовыми или датчиками светимости.

Однако у них есть серьезный недостаток, который кроется в том, что у приборов слишком низкий параметр селективности. Это особенно заметно, если котел обладает тремя или более горелками. В таком случае велик шанс возникновения ошибочного сигнала, что может привести к аварийным последствиям.

Метод ионизации

Вторым по популярности является метод ионизации. В данном случае основа метода – это наблюдение за электрическими свойствами пламени. Датчики контроля пламени в таком случае называют датчиками ионизации, а принцип их работы основан на том, что они фиксируют электрические характеристики пламени.

У данного метода есть довольно сильное преимущество, которое заключается в том, что метод практически не имеет инерции. Другими словами, если пламя гаснет, то процесс ионизации огня пропадает моментально, что позволяет автоматической системе тут же прекратить подачу газа к горелкам.

Установка датчиков

Монтаж приборов, позволяющих своевременно оповестить о возгорании и активировать систему пожаротушения, производится на перекрытиях, стенах или оборудовании, если речь о промышленном производстве.

Размещаются сенсоры по определенной схеме, которая помогает исключить возможность помех от солнечного света, засветки из-за вспышек. Также их располагают вдали от вибрации

Важно, чтобы к датчикам был возможен доступ для сервисного обслуживания, замены или ремонта

Определенную зону помещения контролируют обычно два датчика, однако эксперты рекомендуют устанавливать три, чтобы в случае выхода из строя одного из детекторов, противопожарная система продолжала исправно служить основной цели.

Расчет площади охранной зоны производится на основании ГОСТ Р 53325–2012.

Система пожаротушения может включать извещатели разного вида, контролирующие различные параметры, которые между собой отличаются как по принципу действия, так и по чувствительному элементу. Разным бывает и способ передачи сигнала на центральный пульт пожарной безопасности.

Компании-производители стремятся разработать уникальный алгоритм, который позволит с точностью определять очаг возгорания, и потому к выбору модели устройства нужно подходить внимательно.

Чтобы система пожаротушения работала эффективно, рекомендуется сочетать детекторы пламени с другими приборами. Так можно добиться более надежного срабатывания системы в экстренных ситуациях.

Без системы пожарной безопасности сегодня трудно представить производственные помещения. Это обязательный элемент разных производств и сфер.

Необходимы извещатели и в частных коттеджах, в квартирах и дачных домиках. Это позволяет уберечь имущество от серьезного повреждения из-за спонтанного возгорания, возникающего по разным причинам.

Дымовой извещатель пожарный пламени

Нередки случаи, когда воспламенение начинается с небольшого тления, из-за которого образуется задымление. Дымоуловители фиксируют подобное. Установка таких приборов выполняется в закрытых пространствах с высотой потолков до тринадцати метров. Они могут располагаться на колоннах, на поверхности стен на расстоянии от десяти до сорока сантиметров от потолка и пятнадцати от углов.

Дымоуловители не подходят для кухонь, санузлов или лестничных клеток, а также помещений, где наблюдается повышенная задымленность.

Оптико-электронные дымоуловители состоят из светодиода и фотоприемника, находящихся на разной высоте относительно друг друга в дымовой камере. Когда в нее попадает дым, преломление света фиксируется фотоэлементом, и на пульт пожарной охраны отсылается импульс.

Внешние источники освещения не должны воздействовать на фотоприемник, недопустима высокая запыленность помещения.

Недорогие устройства способны зафиксировать воспламенение на ранней стадии, но эффективность их скромная — они могут срабатывать ложно и не реагируют на черный дым, который выделяется при горении резиновых изделий.

Тепловой извещатель пожарный пламени

Тепловые устройства — датчики огня — фиксируют резкий перепад температур в замкнутом пространстве. Они подходят для установки в курительных комнатах, на кухнях, в туалетах и в других специфических помещениях. Ранее такие устройства начинали работать в момент, когда фиксировался переход определенного температурного порога, обычно выше семидесяти градусов. Современные технологии позволили развить приборы, и теперь они учитывают не только колебания температур, но и скорость того, как происходят изменения.

Модификации приборов подобного типа:

• точечные — призваны контролировать небольшие зоны, автоматически отсылают сигнал на пульт управления, где локализуется очаг воспламенения;
• многоточечные — устанавливаются на одной линии с заданным шагом. Когда наступает экстренная ситуация, срабатывает вся линия приборов;
• линейные — это термокабель, который и выступает контролирующим элементом, срабатывающим в том случае, если температура меняется по всей длине.

Где устанавливаются пожарные извещатели пламени — на потолке, так как это позволяет быстрее отреагировать на возрастающую температуру в замкнутом пространстве.

Тепловые ИПП рекомендуется устанавливать в помещениях с небольшой высотой потолка, они экономически выгодны, так как стоят недорого и просто обслуживаются. Однако если пожар начинается с выделения газов и отравляющих веществ, а не с резкого возрастания температуры, то эффективность устройств снижается. До срабатывания сигнализации возникает определенная задержка, что ставит под угрозу жизни людей.

Автомат горения Siemens LME

Автоматы горения LME применяются для запуска и контроля 1- или 2-ступенчатых газовых горелок с прерывистым режимом работы. Контроль пламени осуществляет ионизационным электродом или датчиком пламени QRA… с вспомогательным блоком AGQ3… или с помощью датчиков голубого пламени QRC…

Характеристики:

— Автоматы соответствуют стандарту EN 298 — Газовые горелки с вентилятором должны соответствовать стандарту EN 676 — Обнаружение пониженного напряжения — Контроль давления воздуха посредством функциональной проверки реле давления воздуха в течение запуска и в процессе работы — Возможность дистанционного электрического возврата в исходное состояние — Многоцветная индикация состояния отказа и операционных сообщений — Ограничение количества повторов — Точная последовательность управления благодаря цифровой обработке сигнала — Управляемый прерывистый режим работа после 24 часов непрерывной работы.

Модели автоматов горения LME:

LME22.131A2	LME22.131A2	LME11.230A2	LME41.053A2
LME21.130A2	LME22.131A2	LME22.331A1	LME41.054A2
LME21.230A2	LME22.131A2	LME22.333A2	LME41.071A2
LME21.330A2	LME22.131A2	LME23.331A2	LME41.091A2
LME21.350A1	LME22.131A2	LME23.351A2	LME41.092A2
LME21.350A2	LME22.131A2	LME39.400A2	LME41.052A2
LME21.430A2BT	LME22.131A2	LME41.051A2	LME44.057A2
LME21.550A2	LME22.131A2

Датчик наружной и комнатной температуры Siemens — Symarotm

Датчик канальный влажности и температуры серии QFM

Серия QFM предназначена для измерения относительной влажности (с высокой точносью) и температуры.Используется для установок кондиционирования воздуха, где необходимы высокая точность и быстрое время реагирования при измерении влажности.Серия QFM31… используется со всеми типами систем и устройств, которые принимают и обрабатывают выходные сигналы датчиков DC 0…10V или 4…20mA

Технические характеристики:

Рабочее напряжение: АС 24V или DC 13,5…35VПотребляемая мощность: 1VAСигнальный выход: DC 0…10V / 4…20 mA (для относительной влажности и температуры)Емкостное измерение влажности Измерительный диапазон охватывает весь диапазон влажности от 0 до 100%Вес: 0,2 кгУсловия работы: -40°C …+70°C  /0…100% относительной влажности

Модельный ряд:

QFM2100    QFM2160    QFM3160      QFM4160 QFM2101    QFM2171    QFM3160D    QFM4171QFM2120    QFM3100    QFM3171      QFM81.2QFM2140    QFM3101    QFM3171D    QFM81.21

Датчик комнатной температуры и влажности QFA

Используется для мониторинга относительной влажности воздуха в системах кондиционирования и вентиляцииДатчики обеспечивают контроль влажности в помещении в выборочном диапазоне относительной влажности от 30 до 90%Условия работы: -20°C …+40°C

Технические характеристики:

Питание: 250V/5(3)A или 24V/100mA Диапазон установки: от 30 до 90%  режим контроля: 2х позиционныйПогрешность: примерно 5% Вес: 0,09 кг

Модельный ряд:

QFA1000    QFA2040     QFA3101     QFA3171D     QFA4171D QFA1001    QFA2060     QFA3160     QFA4160QFA2000    QFA2060D   QFA3160D   QFA4160DQFA2020    QFA3100     QFA3171     QFA4171
