Датчики электрического тока

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Конструкция

Пробник собран в корпусе от разъема BNC на фотодиоде ФД265А и транзисторе КП303Д. Транзистор Т2 вовсе со стертой маркировкой, но к нему не предъявляется никаких особых требований, разве что чтобы статический  коэффициент передачи тока был не сильно мал, от 50 и выше. Полевой транзистор тоже можно применять любой марки нужного типа проводимости, желательно отобранный по начальному току и крутизне.

Данная схема была проверена на работу на коаксиальный кабель длиной 20 метров и не вызвала никаких нареканий. Автор материала — SecreTUseR.

   Обсудить статью ОПТИЧЕСКИЙ ДАТЧИК НА ФОТОДИОДЕ

Принцип работы

Рассмотрим, как устроен импульсный преобразователь. Он выдает сигналы, если изменяется разность потенциалов, которая возникает в проводнике, когда его пересекает магнитное поле. Создается магнитное поле постоянным магнитом, который находится в приборе.

Магнитное поле меняется, если репер (металлический зуб) замыкает специальный разъем. Репер может находиться либо на зубчатом колесе распредвала, либо на задающем диске, расположенном на валу. На схеме показано устройство преобразователя.

Схема устройства прибора.

Если двигатель оборудован системой изменения газораспределителых фаз, то устройство устанавливается на выпускной и впускной клапан распредвала.

Схема работы устройстваВ дизеле устройство Холла помогает определить положение распредвала относительно коленвала. Таким образом обеспечивается устойчивая работа силового агрегата во всех режимах. Для реализации этого процесса изменена конструкция задающего диска распредвала. Он имеет репер для каждого цилиндра.

Знание устройства дает возможность понять, из-за чего могут возникнуть неисправности, как выполнить ремонт либо замену своими руками.

Датчик Холла в телефоне или планшете – что это?

Датчик Холла, служащий для определения наличия магнитного поля, носит имя ученого — физика, открывшего одноименный принцип. А именно: было обнаружено, что в проводнике, попадающем в магнитное поле, изменялось напряжение тока, появляется ЭДС (электродвижущая сила). Подобные элементы устройств бывают цифровые и аналоговые.

Этот датчик определяет наличие магнитного поля.

Зачем нужен датчик Холла? Если магнитное поле есть, прибор показывает цифру — его величину. Причем аналоговый показывает его полярность, помимо значения. А цифровой при отсутствии поля выдает «ноль», в присутствии — некоторую цифру.

Области применения датчиков Холла

Датчиками Холла укомплектованы многие устройства, а также они применяются сами по себе для измерения напряженности поля. Это электрические и ракетные двигатели, система зажигания автомобилей, измерители, приборы с бесконтактным воздействием.

Датчик Холла помогает автоматически отключать экран девайса, когда чехол закрыт.

Устройства для мобильной связи также содержат в своем составе этот сенсор. За что отвечает датчик Холла в смартфоне? В современном устройстве мобильной связи данный прибор является измерительным элементом, распознающим присутствие, отсутствие, интенсивность и изменение магнитного поля. Возможности датчика не ограничиваются измерениями. Также он определяет наличие возможности бесконтактного взаимодействия.

На датчике Холла основан магнитометр, присутствующий во многих «навороченных» и продвинутых мобильных устройствах. Но не во всех случаях подобная возможность реализуется полностью. В основном, это две следующие функции.

• Компас для программ навигации, позволяющий быстрее определять местоположение и направление.
• Взаимодействие смартфона с аксессуарами, например, с магнитным чехлом, блокирующим экран при его открытии. Или включение, выключение дисплея в раскладных телефонах при движении крышки.

Принцип действия датчика

Контролируя состояние устройства, датчик Холла осуществляет бесконтактное переключение от нерабочего режима к рабочему и обратно. Бесконтактный способ исключает загрязнение и механические нагрузки. Можно представить себе этот элемент в виде пластины из полупроводника с малой толщиной.

Когда постоянный ток проходит через него, на краях появляется малое напряжение. Магнитное поле, как известно, проходит перпендикулярно электрическому и усиливает эту величину пропорционально магнитной индукции. Датчик Холла создает электрические импульсы с низким напряжением, что и нашло применение в бесконтактных системах, реализующих принцип сенсорного реагирования.

Датчик Холла в устройствах мобильной связи: планшетах, смартфонах, телефонах

При наличии датчика Холла (Hall sensor) в конструкции смартфонов и планшетов, особенно дорогостоящих, он выполняет функцию реагирования на усиление поля. Производители не указывают присутствие этого элемента в устройстве. Но «умный чехол», имеющийся в числе аксессуаров для планшета, смартфона, обязательно связан с ним. С помощью этого дополнения планшет разблокируется или блокируется при открытии и закрытии соответственно.

В чехол встроен магнит, реагирующий на датчик Холла в планшете. Когда оболочка закрыта, магнит находится рядом с сенсором Холла, что блокирует экран. При открытии «книжки» — чехла магнит отдаляется, экран включается. Такое дополнение к планшету не вредит самому устройству, как некоторые могут подумать.

Датчик Холла в телефоне реализует не все функции из-за недостатка места, экономии потребления энергии и финансовой нецелесообразности. Однако, он ускоряет поиск GSM в устройствах, взаимодействует с дополнениями типа чехла, с помощью которого сенсор принимает решения по активизации экрана.

Датчик Холла

Датчик дождя, датчик уровня жидкости, датчик температуры – он же термометр. Вроде бы все ясно: датчик дождя показывает наличие дождя, датчик уровня жидкости показывает, как ни странно, уровень жидкости; термометр – от греч. – тепло и измерять, показывает температуру.  Но  вот что за странное название: датчик Холла?

С чего все начиналось

Дело было еще в 19-ом веке. Американский физик Эдвин Холл обнаружил очень странную вещь… Он взял пластинку золота и стал пропускать через неё постоянный ток.  На рисунке эту пластинку я отметил с гранями ABCD.

Так вот, когда он пропускал постоянный ток через грани D и B, поднес перпендикулярно пластинке постоянный магнит и знаете что обнаружил?  Разность потенциалов на гранях А и C!  Или проще сказать, напряжение. Этот эффект и назвали в честь этого ученого.

Как только он сделали это открытие, вскоре стали делать радиоэлементы на этом эффекте. Чтобы не заморачиваться с названием, назвали в честь того, кто открыл этот эффект  –  в честь Холла. Поэтому радиоэлементы, основанные на эффекте Холла, называют датчиками Холла.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер.

Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью.

Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Разработчики на этом не остановились. Как только наступила  эра цифровой элек троники в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Выглядит все это примерно вот так:

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные. Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. То есть подносим например южный полюс магнита, датчик сработал. На северный магнитный полюс ему наплевать.

Биполярные. Здесь уже интереснее. Подносим магнит одним полюсом – датчик сработал и продолжает работать даже тогда, когда мы убираем магнит от датчика.  Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Омниполярные. Этим датчикам по барабану на какой полюс включаться и выключаться. Пусть будет хоть южный или северный.

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

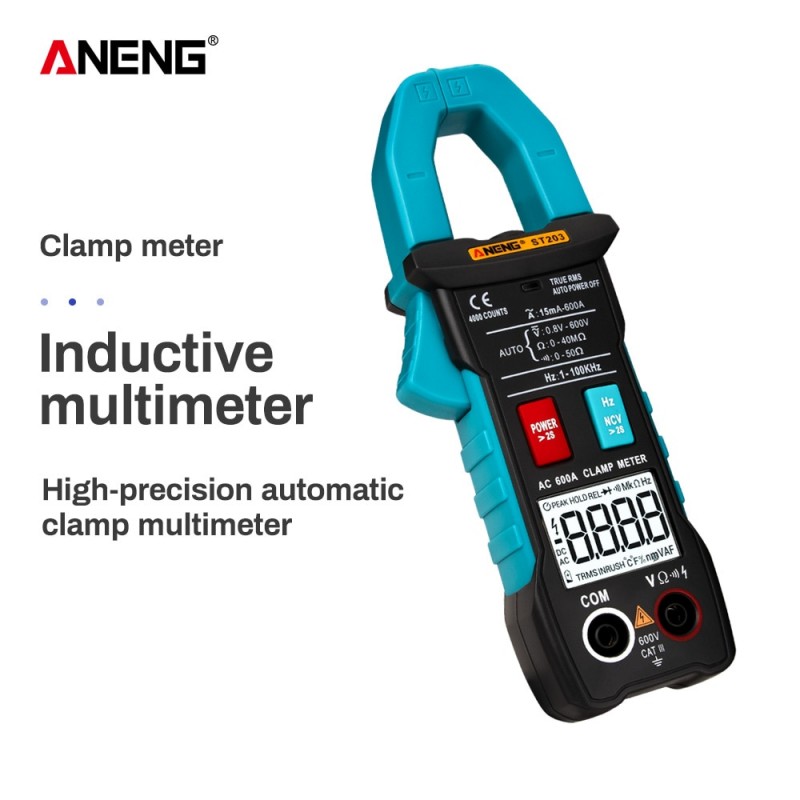

Токовые клещи ANENG ST203 Метод измерения: двойное преобразование A/D,
частота дискретизации: около 3 раз в секу…

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Работа с датчиками тока на эффекте Холла: ACS758

• 15.09.16 06:46

•
Leerooooy
•
#280450
•
Гиктаймс

•
Из песочницы

•

•

7000

Электроника для начинающих, Производство и разработка электроники

Всем привет!
Пожалуй, стоит представиться немного — я обычный инженер-схемотехник, который интересуется также программированием и некоторыми другими областями электроники: ЦОС, ПЛИС, радиосвязь и некоторые другие. В последнее время с головой погрузился в SDR-приемники. Первую свою статью (надеюсь, не последнюю) я сначала хотел посвятить какой-то более серьезной теме, но для многих она станет лишь чтивом и не принесет пользы. Поэтому тема выбрана узкоспециализированная и исключительно прикладная. Также хочу отметить, что, наверное, все статьи и вопросы в них будут рассматриваться больше со стороны схемотехника, а не программиста или кого-либо еще. Ну что же — поехали!
Не так давно у меня заказывали проектирование «Система мониторинга энергоснабжения жилого дома», заказчик занимается строительством загородных домов, так что кто-то из вас, возможно, даже уже видел мое устройство. Данный девайс измерял токи потребления на каждой вводной фазе и напряжение, попутно пересылая данные по радиоканалу уже установленной системе «Умный дом» + умел вырубать пускатель на вводе в дом

Но разговор сегодня пойдет не о нем, а о его небольшой, но очень важной составляющей — датчике тока. И как вы уже поняли из названия статьи, это будут «бесконтактные» датчики тока от компании Allegro — ACS758-100.
________________________________________________________________________________________________________________________
Даташит, на датчик о котором я буду рассказывать, можно посмотреть тут

Как несложно догадаться, цифра «100» в конце маркировки — это предельный ток, который датчик может измерить. Скажу честно — есть у меня сомнения по этому поводу, мне кажется, выводы просто не выдержат 200А долговременно, хотя для измерения пускового тока вполне подойдет. В моем устройстве датчик на 100А без проблем пропускает через себя постоянно не менее 35А + бывают пики потребления до 60А.Рисунок 1 — Внешний вид датчика ACS758-100(50/200)
Перед тем, как перейду к основной части статьи, я предлагаю вам ознакомиться с двумя источниками. Если у вас есть базовые знания по электронике, то они будут избыточными и смело пропускайте этот абзац. Остальным же советую пробежаться для общего развития и понимания:
1) Эффект Холла. Явление и принцип работы
2) Современные датчики тока
________________________________________________________________________________________________________________________
Ну что же, начнем с самого важного, а именно с маркировки. Покупаю комплектующие в 90% случаев на www.digikey.com. В Россию компоненты приезжают через 5-6 дней, на сайте есть пожалуй все, также очень удобный параметрический поиск и документация. Так что полный список датчиков семейства можно посмотреть там по запросу «ACS758»

Датчики мои были куплены там же — ACS758LCB-100B.
Внутри даташита по маркировке все расписано, но я все равно обращу внимание на ключевой момент «100В»:
1) 100 — это предел измерения в амперах, то есть мой датчик умеет измерять до 100А;
2) «В» — вот на эту букву стоит обратить внимание особо, вместо нее может быть также буква «U». Датчик с буквой B умеет измерять переменный ток, а соответственно и постоянный

Датчик с буквой U умеет измерять только постоянный ток.
Также в начале даташита есть отличная табличка на данную тему:Рисунок 2 — Типы датчиков тока семейства ACS758

20 мВ/А20 мВ1/2 Vcc + I*0.02V1/2 Vcc — I*0.02V1/2Vcc1/2 Vcc + I*0.02V1/2 VccI*0.02VРисунок 3 — Площадка для тестирования датчика тока1/2 VccРисунок 4 — Результат измерения «нуля»5ВSTM32VL-Discovery2.38ВПочему 2,38, а не описанные в даташите 2.5?3.06АРисунок 5 — Измерение тока короткого замыкания БПVoutс 2.38В до 2.44В2.38В + 3.06А*0.02В/А60 мВРисунок 6 — Собираем наш «амперметр»

Рисунок 7 — Результаты измерения данных с датчика и их обработка0,1%!Рисунок 8 — Измерения тока КЗРисунок 9 — Значение на шкале БПприлагаю исходники программки

Современные датчики тока

Датчиками тока являются устройства, с помощью которых определяется сила постоянного или переменного тока в электрических цепях. В их конструкцию входят магнитопровод с зазором и компенсационной обмоткой, а также электронная плата, выполняющая обработку электрических сигналов. Основным чувствительным элементом служит датчик Холла, закрепляемый в зазоре магнитопровода и соединяемый со входом усилителя.

Принцип действия в целом одинаковый для всех подобных устройств. Под действием измеряемого тока возникает магнитное поле, затем, с помощью датчика Холла осуществляется выработка соответствующего напряжения. Далее это напряжение усиливается на выходе и подается на выходную обмотку.

Основные виды датчиков тока:

Датчики прямого усиления (O/L)
. Обладают небольшими размерами и массой, низким энергопотреблением. Диапазон преобразований сигналов существенно расширен. Позволяет избежать потерь в первичной цепи. Работа устройства базируется на магнитном поле, которое создает первичный ток Ip
. Далее происходит концентрация магнитного поля в магнитной цепи и его дальнейшее преобразование элементом Холла в воздушном зазоре. Сигнал, полученный с элемента Холла усиливается и на выходе образуется пропорциональная копия первичного тока.

Датчики тока (Eta)
. Характеризуются широким диапазоном частот и расширенным диапазоном преобразований. Преимуществами данных устройств является низкое энергопотребление и незначительное время задержки. Работа устройства поддерживается однополярным питанием от 0 до +5 вольт. Действие прибора основано на комбинированной технологии, в которой используется компенсационный тип и прямое усиление. Это способствует существенному улучшению характеристик датчика и более сбалансированному функционированию.

Датчики тока компенсационные (C/L)
. Отличаются широким диапазоном частот, высокой точностью и малым временем задержки. У приборов этого типа отсутствуют потери первичного сигнала, у них отличные характеристики линейности и низкий температурный дрейф. Компенсация магнитного поля, создаваемого первичным током Ip
, происходит за счет такого же поля, образующегося во вторичной обмотке. Генерация вторичного компенсирующего тока осуществляется элементом Холла и электроникой самого датчика. В конечном итоге, вторичный ток представляет собой пропорциональную копию первичного тока.

Датчики тока компенсационные (тип С)
. Несомненными достоинствами этих приборов является широкий диапазон частот, высокая точность информации, отличная линейность и сниженный температурный дрейф. Кроме того, данные приборы могут измерять дифференциальные токи (CD). Они обладают высокими уровнями изоляции и пониженным влиянием на первичный сигнал. Конструкция состоит из двух тороидальных магнитопроводов и двух вторичных обмоток. В основе работы датчиков лежит компенсация ампер-витков. Ток с небольшим значением из первичной цепи проходит через первичный резистор и первичную обмотку.

Датчики тока PRIME
. Для преобразования переменного тока используется широкий динамический диапазон. Прибор отличается хорошей линейностью, незначительными температурными потерями и отсутствием магнитного насыщения. Преимуществом конструкции являются небольшие габариты и вес, высокая устойчивость к различным видам перегрузок. Точность показаний не зависит от того как в отверстии расположен кабель и не подвержена влиянию внешних полей. В этом датчике используется не традиционная разомкнутая катушка, а измерительная головка с сенсорными печатными платами. Каждая плата состоит из двух раздельных катушек с воздушными сердечниками. Все они смонтированы на единую базовую печатную плату. Из сенсорных плат формируются два концентрических контура, на выходах которых суммируется наведенное напряжение. В результате, получается информация о параметрах амплитуды и фазы измеряемого тока.

Датчики тока (тип IT)
. Характеризуются высокой точностью показаний, широким частотным диапазоном, низким шумом выходного сигнала, высокой стабильностью температуры и низким перекрестным искажением. В конструкции этих датчиков отсутствуют элементы Холла. Первичный ток создает магнитное поле, которое в дальнейшем компенсируется вторичным током. На выходе вторичный ток представляет собой пропорциональную копию первичного тока.

Сканер сетчатки глаза

В 2016 году печально известный Samsung Galaxy Note 7 был оснащен этим датчиком. По скорости он не уступает сканеру отпечатка пальцев. ИК-луч сканирует радужную сетчатку глаза, фиксирует ее и кодирует в алгоритм, с которым в последствие и сравнивается. Примечательно, что он работает даже в темноте, идентифицирует через прозрачные очки и линзы.

Современный смартфон премиум-класса имеет не менее 12 датчиков, среди лидеров iPhone, Samsung Galaxy, HTC. А сколько датчиков на вашем смартфоне?

Смартфон, с которым вы наверняка не расстаетесь весь день, знает, где вы находитесь, как вы его держите и с какой скоростью двигаетесь. Тем не менее, основные инновации в сфере датчиков для мобильных девайсов еще впереди, причем ждут нас в совсем недалеком будущем. Сейчас мы наблюдаем зарождение новой эры – смартфонов, анализирующих различные параметры окружающей среды и постоянно их записывающие для использования приложениями и сервисами в повседневной жизни.

Итак, какие сенсоры, датчики и другие хитрые измерительные микро-девайсы можно найти в современных смартфонах?

• Датчик приближения
  : умеет с помощью инфракрасного луча определять, что вы поднесли смартфон к уху для разговора и дает команду на отключение экрана, чтобы вы ненароком не задели ухом или щекой какую-нибудь сенсорную кнопку на дисплее во время разговора.
• Датчик жестов
  : отслеживает движения, главным образом – глаз или руки, и отдает смартфона заранее запрограммированные команды (допустим, пролистать страничку в браузере или вывести на экран последние уведомления).
• Гироскоп
  : определяет вращение смартфона в пространстве по трем осям (часто работает вместе с акселерометром).
• Акселерометр
  : определяет положение смартфона в пространстве по трем осям (часто используется и в других портативных устройствах).
• Геомагнитный датчик (компас): использует магнитное поле Земли для ориентации по сторонам света (активно используется в навигационных сервисах).
• Датчик температуры/влажности
  : измеряет температуру окружающей среды и влажность воздуха
• Барометр
  : благодаря этому датчику смартфон может измерить атмосферное давление
• Датчик Холла
  : благодаря этому датчику смартфон определяет, закрыт или открыт чехол
• Датчик движения
  : определяет движение iPhone (используется в мобильных играх и для разблокировки iPhone).
• Датчик освещенности
  : автоматически настраивает яркость экрана в зависимости от освещенности
• Датчик гравитации
  : как правило, это акселерометр, содержащий небольшой грузик или трубочку. Перемещение грузика помогает смартфону определить, наклоняют ли его вправо или влево, вперед или назад. Работает в основном в мобильных играх.
• Сканер отпечатков пальцев
  : используется в смартфонах (iPhone 5s, Galaxy S5) для идентификации пользователя по отпечатку палцев.
• Датчик сердцебиения
  : умеет измерять пульс владельца смартфона (Galaxy S5)

Вот сколько датчиков может содержать современный смартфон. Скажем спасибо трудолюбивым китайцам, благодаря которым стоимость всех этих датчиков не превышает и сотни рублей. В будущем можно ожидать появления в мобильных девайсах новых датчиков и сенсоров для измерения (шагомер? микрометр? толщиномер?). Но и без внедрения в смартфоны новых датчиков ваш верный мобильный девайс знает достаточно, чтобы через API передавать собранные данные для работы множества приложений и сервисов: управление «умным» домом, геофенсинг, отслеживание состояние вашего здоровья и физической активности, коммуникации с «умным» автомобилем и смарт-часами и так далее. Будущее – уже на горизонте.

В современные смартфоны и планшеты встроено большое количество контроллеров и блоков. Одним из таких и является датчик Холла.

В этом материале мы расскажем, зачем он нужен в телефоне и как вообще он применяется в смарт-технике.

Они могут быть как основными деталями телефона ( , модуль памяти), так и вспомогательными (положения, приближения и другие элементы).

Встроенные измерители не только позволяют упростить работу гаджета, но и дополняют его функциональные возможности
.

Cодержание:

Как подключить к Ардуино датчик TA12-100

Схема подключения к Arduino датчика тока TA12-100

Данный датчик используется только для измерения переменного тока и является аналоговым. Для подключения к плате вам потребуется два провода (хотя на модуле имеется три контакта) — один провод подключается к GND, а второй к аналоговому входу. Провод, где вы хотите измерить силу тока, должен проходить через катушку модуля. Соберите схему, как на картинке и загрузите следующий скетч.

Счетч для датчика тока Arduino TA12-100

#define sensorTA12 A0           // назначаем пин для подключения датчика

float nVPP;                                 // напряжение на резисторе
float nCurrThruResistorPP;     // пиковый ток на резисторе
float nCurrThruResistorRMS; // среднеквадратичное значение тока на резисторе
float nCurrentThruWire;         // актуальное среднекватратичное значение тока

void setup() {
    Serial.begin(9600);
    pinMode(sensorTA12, INPUT);
}

void loop() {
    // узнаем напряжение на резисторе с помощью функции getVPP()
    nVPP = getVPP();

    // используем закон Ома для расчета тока на резисторе
    nCurrThruResistorPP = (nVPP / 200.0) * 1000.0;

    // преобразуем значения тока в среднекватичное значение
    nCurrThruResistorRMS = nCurrThruResistorPP * 0.707;

    // коэффициент трансформатора 1000:1, поэтому ток умножается на 1000
    nCurrentThruWire = nCurrThruResistorRMS * 1000;

    // выводим все данные на мониторе порта
    Serial.print("Volts Peak : ");
    Serial.println(nVPP, 3);

    Serial.print("Current Through Resistor (Peak) : ");
    Serial.print(nCurrThruResistorPP, 3);
    Serial.println(" mA Peak to Peak");

    Serial.print("Current Through Resistor (RMS) : ");
    Serial.print(nCurrThruResistorRMS, 3);
    Serial.println(" mA RMS");

    Serial.print("Current Through Wire : ");
    Serial.print(nCurrentThruWire, 3);
    Serial.println(" mA RMS");

    Serial.println();
}

// следующая функция узнает пиковое значение за одну секунду
float getVPP() {

    float result;
    int readValue;
    int maxValue = 0;
    uint32_t start_time = millis();
    while ((millis() - start_time) < 1000)
    {
        readValue = analogRead(sensorTA12);

        if (readValue > maxValue) {
            maxValue = readValue;
        }
   }
    result = (maxValue * 5.0) / 1024.0;

    return result;
}

Эффект Холла

В 1879 году Эдвин Холл обнаружил, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение можно измерять под прямым углом к пути тока. Хорошо известно, что эффект Холла является результатом взаимодействия заряженных частиц, таких как электроны, в ответ на электрические и магнитные поля.

Эффект Холла применительно к датчикам проявляется либо в измеримой разности напряжений на проводнике, через который должен протекать постоянный ток, либо в виде измеримой разности тока в проводнике, через который должно протекать постоянное напряжение (рисунок ниже). Разница напряжений пропорциональна напряженности магнитного поля. Это означает, что эффект Холла можно использовать двумя весьма различными способами, даже если основной эффект одинаков в обоих случаях.

Уровень сигнала из-за изменения поля
относительно фонового шума невелик (диапазон мкВ). Следовательно, для его
использования требуются довольно сложные пути прохождения сигнала.

Не желая никоим образом обесценивать открытия Эдвина Холла, этот эффект действительно является продолжением использования силы Лоренца, которая описывает взаимодействие между электрическими и магнитными силами на точечном заряде из-за изменения электромагнитного поля.

Проще говоря, в случае эффекта Холла сила Лоренца описывает влияние, которое магнитное поле оказывает на заряженную частицу, в частности направление, которое она будет вынуждена принимать, когда проходит через проводник, подверженный воздействию магнитного поля. Физическое движение приводит к большему или меньшему заряду на поверхности проводника, что приводит к разности потенциалов, известному как напряжение Холла.
