Индикатор ВЧ поля своими руками

В этой статье рассмотрены схемы простых индикаторов ВЧ поля. Простейший индикатор ВЧ излучения можно собрать всего из нескольких деталей и ему не нужен источник питания. Вторая схема собрана на нескольких транзисторах.

Данные схемы можно использовать для контроля ВЧ поля, например передатчика, сотового телефона, при ремонте СВЧ печи и т.д.

Принципиальная схема простейшего индикатора поля

Данный индикатор высокочастотного поля можно использовать как индикатор на­пряженности поля при согласовании выхода передатчика с сопротивлением из­лучения антенны, для обнаружения и измерения излучения передатчика, а также измерения частоты его колебаний, проградуировав ручку переменного конденсатора.

Индикатор представляет собой детекторный приемник, нагрузкой ко­торого служит микроамперметр. Ток полного отклонения прибора 100 мкА.

Основное достоинство этой схемы индикатора — это отсутствие питания. Стрелка индикаторной головки отклоняется от наводящего в антенне ВЧ поля, поэтому излучение должно быть достаточной величины.

Прибор собирают на изоляционной плате. Антенна — тонкий металлический штырь длиной 20 — 30 см. Для диапазона 25 — 31 МГц контурную катушку L1 заматывают на каркасе диаметром 12 мм. Она содержит 12 — 14 витков прово­да ПЭВ-1, Конденсатор С1 — подстроечный с воздушным диэлектриком. Ось ротора выводят на переднюю панель и снабжают лимбом с нанесенной шкалой, проградуированной в Мегагерцах.

Широкополосный индикатор ВЧ поля на транзисторах

Если его расположить не далеко от сотового телефона (до 1м), то в момент звонков (при включении передатчика телефона) будет загораться светодиод.

Если на выходе поставить реле — то данную схему можно использовать, например для удалённого полива цветов, включения света или включения какого нибудь другого потребителя.

Электрические характеристики индикатора

1. напряжение питания: от 3 до 12 В;2. расстояние срабатывания: около 1 м;3. печатная плата: 2,2 см х 2,8 см;4. частоты срабатывания — мобильный телефон сигнал GSM.

Описание схемы

Сигнал с антенны усиливается транзисторным усилителем на трех S8050. Последний управляет светодиодом. Если сигнал не обнаружен (никаких звонков нет или нет GSM телефона рядом) — светодиод не светит.

Индуктивность (катушка). Проволока ф 0,25 — 0,5 мм эмалированная (ПЭЛ, ПЭВ) около 5-10 витков.

Если у Вас нет необходимых деталей, то данный набор можно купить: magazinchik-mastera.ru

П О П У Л Я Р Н О Е:

• DipTrace — программа для рисования схем и печатных плат

Простые схемы и платы можно нарисовать в любом редакторе, а печатную плату, например, прочертить резаком. Но для разработок посложнее схем и печатных плат существуют разные специально для этих целей программы.

Об одной из них сегодня и пойдёт речь.  DipTrace — это современная система сквозного проектирования, которая содержит набор программ и библиотек для работ со схемотехникой, разработкой печатных плат с ручной и автотрассировкой, 3-D моделирование и многое другое.

Подробнее…

Индикатор для проверки и контроля за аккумулятором на TCA965.

Далеко не все автомобили оборудованы электронными вольтметрами. А это достаточно нужный прибор в автомобиле. Он позволяет следить за зарядкой и состоянием аккумулятора

Это очень важно, особенно в зимний период. Подробнее…

Проверка радиодеталей мультиметром для начинающих радиолюбителей

Статья для начинающих радиолюбителей. В ней  приводятся примеры проверки основных радиодеталей, используемых в радиоэлектронной аппаратуре (резисторы, конденсаторы, трансформаторы, катушки индуктивности, дроссели, диоды и транзисторы) с помощью  мультиметра или обычного стрелочного омметра.    Подробнее…

Популярность: 2 366 просм.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками

Этот режим позволяет измерять напряжение в проводах заштукатуренных в стене, а также выявлять их маршрут.

3 thoughts on “Индикатор АКБ на светодиодах схема для начинающих”

При входном напряжении 0, Этот индикатор считается одним из основных инструментов электрика. Раздолбав стену, я вытащил старый провод и уже собирался устанавливать новый, но решил его еще раз проверить.

Подключим один щуп к одному гнезду розетки, а второй — ко второму. Или самому собрать простейшую «моргалку» на двух биполярных транзисторах. Что лучше выбрать Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. При однополярном подключении отвертки к токонесущему фазовому проводнику и касании пальцем сенсорной площадки неоновая лампа засветится, сигнализируя о наличии сетевого напряжения. Светодиод включается последовательно с батарейкой через канал полевого транзистора.

Пробник-индикатор логического уровня на четырех транзисторах Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения. Для подобных целей лучше использовать мультиметр в режиме прозвонки. Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Способы управления состоянием светодиода с помощью транзисторных ключей Рис.
sxematube — схема простого индикатора напряжения больше-меньше, простая схема индикатора напряжения

Дополнительные возможности

Что можно добавить, чтобы увеличить функциональность? Регулятор громкости — два потенциометра между выходом из схемы и гнездом для наушников. Выключатель питания — сейчас схема включена все время, пока не отсоединится батарейка.

При испытаниях оказалось, что устройство очень чувствительно на источника поля. Вы можете услышать, например, как обновляется экран в мобильном телефоне, или как красиво поет кабель USB во время передачи данных. Приложенный к включенному громкоговорителю работает как обычный и вполне точный микрофон, который собирает эл-магнитное поле катушки работающего динамика.

Хорошо ищет кабеля в стене, на манер трассоискателя. Только надо поднять НЧ, увеличив все 4 ёмкости до 10 мкФ. Недостатком является довольно большой шум и ещё сигнал слишком слабый — нужен какой-то дополнительный усилитель мощности, например на PAM-8403.

Взаимодействие магнитов

Постоянные магниты – это тела, длительное время сохраняющие намагниченность, то есть создающие магнитное поле.

Основное свойство магнитов: притягивать тела из железа или его сплавов (например стали). Магниты бывают естественные (из магнитного железняка) и искусственные, представляющие собой намагниченные железные полосы. Области магнита, где его магнитные свойства выражены наиболее сильно, называют полюсами. У магнита два полюса: северный ​\( N \)​ и южный ​\( S \)​.

Важно! Вне магнита магнитные линии выходят из северного полюса и входят в южный полюс. Разделить полюса магнита нельзя

Разделить полюса магнита нельзя.

Объяснил существование магнитного поля у постоянных магнитов Ампер. Согласно его гипотезе внутри молекул, из которых состоит магнит, циркулируют элементарные электрические токи. Если эти токи ориентированы определенным образом, то их действия складываются и тело проявляет магнитные свойства. Если эти токи расположены беспорядочно, то их действие взаимно компенсируется и тело не проявляет магнитных свойств.

Магниты взаимодействуют: одноименные магнитные полюса отталкиваются, разноименные – притягиваются.

Процесс сборки

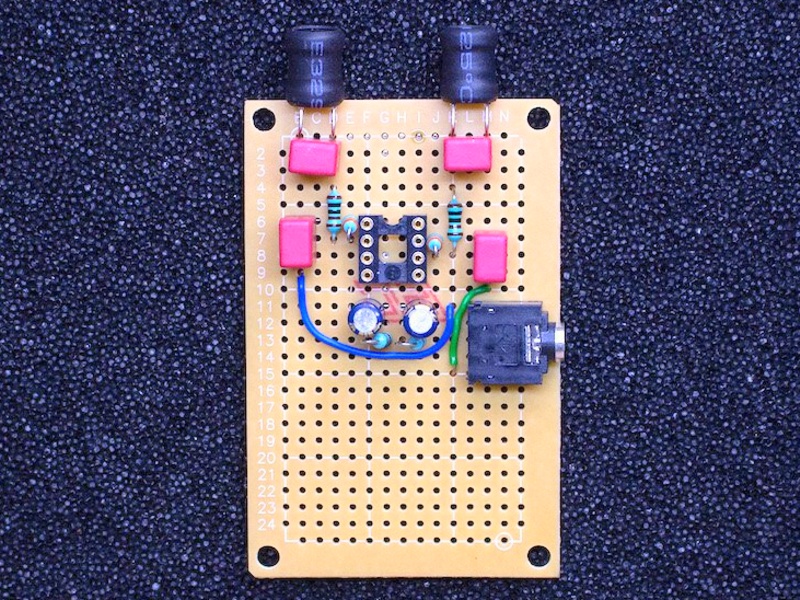

Сборка предполагает использование макетной платы размером не менее 15 x 24 отверстия, и особое внимание обращается на расположение элементов на ней. На фотографиях показано рекомендуемое расположение каждого из радиоэлементов и какие связи между ними выполнить

Перемычки на печатной плате можно выполнить из фрагментов кабеля или отрезанных ножек от других элементов (резисторы, конденсаторы), которые остались после их монтажа.

Сначала надо впаять катушки L1 и L2. Хорошо отодвинуть их друг от друга, что даст нам пространство и увеличит эффект стерео. Эти катушки являются ключевым элементом схемы — они ведут себя как антенны, которые собирают электромагнитное излучение из окружающей среды.

После впайки катушек можно установить конденсаторы C1 и C2. Их емкость составляет 2,2 мкФ и определяет нижнюю частоту среза звуков, которые будут услышаны в наушниках. Чем выше значение ёмкости, тем ниже звуки воспроизводящиеся в системе. Большая часть мощного электромагнитного шума лежит на частоте 50 Гц, так что есть смысл его отфильтровать.

Далее припаиваем резисторы по 1 кОм — R1 и R2. Резисторы эти, вместе с R3 и R4 (390 кОм) определяют усиление операционного усилителя в схеме. Инвертирование напряжения не имеет в нашей системе особого значения.

Виртуальная масса — резисторы R5 и R5 с сопротивлением 100 кОм. Они являются простым делителем напряжения, который в данном случае будет делить напряжение 9 V на половину, так что с точки зрения схемы питается м/с напряжением -4,5 V и +4,5 V по отношению к виртуальной массе.

Можно поставить в панельку операционный усилитель любой со стандартными выводами, например OPA2134, NE5532, TL072 и другие.

Подключаем аккумулятор и наушники — теперь мы можем использовать этот акустический монитор для прослушки электромагнитных полей. Батарею можно приклеить к плате скотчем.

Простые индикаторы СВЧ поля своими руками.

 Я был сильно удивлён,
когда мой простенький самодельный детектор-индикатор, зашкалил рядом  с работающей СВЧ печкой в нашей рабочей
столовой. Она же вся экранирована, может неисправность какая? Решил проверить свою,
новую печь, ей практически не пользовались. Индикатор тоже отклонился на всю
шкалу!

 Достоинство – это
простота конструкции и отсутствие питания. Вечный прибор.

 Германиевый диод
искать не надо, его заменит PIN
диод HSMP: 3880, 3802,
3810, 3812 и т.д., или HSHS
2812, (я его использовал). Хотите продвинуться выше частоты СВЧ печки (2450
МГц), выбирайте диоды с меньшей ёмкостью (0,2 пФ), возможно подойдут диоды HSMP-3860 – 3864. При монтаже
не перегрейте. Паять надо точечно-быстро, за 1 сек.

Вместо высокоомных наушников — стрелочный индикатор.  Магнитоэлектрическая система имеет
преимущество — инерционность. Помогает плавно двигаться стрелке конденсатор
фильтра (0,1 мкФ). Чем выше сопротивление индикатора, тем чувствительнее
измеритель поля (сопротивления моих индикаторов составляет от 0,5 до 1,75 кОм).
Заложенная в отклоняющейся или подёргивающейся стрелке информация действует на
присутствующих магически.

 Такой индикатор поля,
установленный рядом с головой разговаривающей по мобильному телефону, сначала
вызовет на лице изумление, возможно, вернёт человека к действительности, спасёт
от возможных заболеваний.

 Если есть ещё силы и здоровье
обязательно ткните мышкой в одну из этих статей.

Схема индикатора СВЧ со светодиодом.

Индикатор СВЧ со светодиодом.

  Попробовал в качестве индикатора светодиод. Такую
конструкцию можно оформить в виде брелка, используя плоскую 3-х вольтовою
батарейку, или вставить в пустой корпус мобильного телефона.  Дежурный ток устройства 0,25 мА, рабочий ток
напрямую зависит от яркости светодиода и составит около 5 мА. Напряжение,
выпрямленное диодом, усиливается операционным усилителем,  накапливается на конденсаторе и открывает
ключевое устройство на транзисторе, который включает светодиод.

                                       Регулировка.

Та же фотография, что слева, но сделана два месяцаспустя, в  первой декада июля. Под воздействием СВЧ излучения гибнут деревья.Растения тоже являются индикатором СВЧ поля.

Находиться под антеннами базовых станций безопаснее, чем в радиусе 10 — 100 метров от них.

                            Аналоговый индикатор
уровня.

                           Регулировка.

Макетная плата.

Макет индикатора поля.

 Интервал от 3-х
горящих светодиодов до полностью потушенных  составляет  около 20 дБ.

Питание от 3-х до 4,5 вольт.  Дежурный ток от 0,65 до 0,75 мА. Рабочий ток при
загорании 1-го светодиода составляет от 3 до 5 мА.

Этот индикатор СВЧ поля на микросхеме  с 4-я ОУ собрал Николай.                                    Вот его схема.

Электрическая схема индикатора СВЧ. Пока использованы 3-и ОУ на 3-и светодиода.Питание от аккумулятора от 3,3 до 4,2 V.

Эскиз монтажной платы.

Размеры и маркировка выводов микросхемы LMV824.

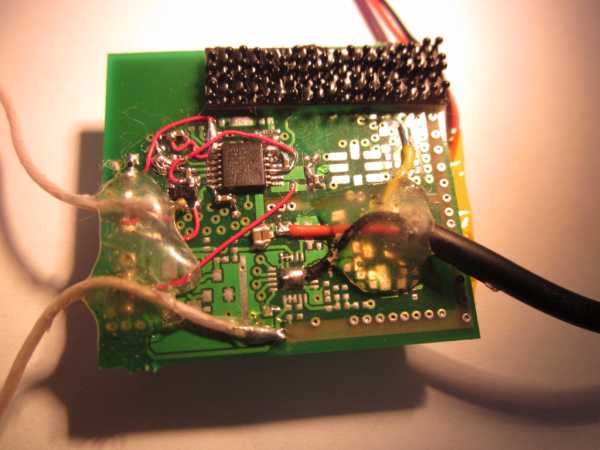

Монтаж индикатора СВЧна микросхеме LMV824.

Обратная сторона.Плата питается от аккумулятора.

Аналогичная по параметрам микросхема MC33174D, включающая в себя четыре операционных
усилителя, выполненная в дип-корпусе имеет больший размер, а поэтому более
удобна для радиолюбительского монтажа. Электрическая конфигурация выводов полностью
совпадает с микросхемой LМV824. На микросхеме MC33174D я сделал макет
СВЧ индикатора на четыре светодиода. Между выводами 6 и 7 микросхемы добавлен
резистор 9,1 кОм и параллельно ему конденсатор 0,1 мкФ. Седьмой вывод  микросхемы, через резистор 680 Ом соединяется
с 4-м светодиодом. Типоразмер деталей 06 03. Питание макета от литиевого
элемента 3,3 – 4,2 вольта.

Индикатор на микросхеме МС33174.

Оборотная сторона.

                                               Дополнение к комментариям.

Селективные измерители поля для любительского диапазона 430 — 440
МГц                                           и для диапазона PMR (446 МГц).

 Индикаторы СВЧ полей
для любительских диапазонов от 430 до 446 МГц можно сделать селективными,
добавив дополнительный контур L к Ск, где Lк
представляет собой виток провода диаметром 0,5 мм и длиной 3 см, а Ск —
подстроечный конденсатор с номиналом 2 – 6 пФ. Сам виток провода, как вариант,
можно изготовить в виде 3-х витковой катушки, с шагом намотанной на оправке
диаметром 2 мм тем же проводом. К контуру необходимо подсоединить антенну в
виде отрезка провода длиной 17 см через конденсатор связи 3.3 пФ.

Диапазон 430 — 446 МГц. Вместо витка катушка с шаговой намоткой.

Схема  на  диапазоны430 — 446 МГц.

Монтаж на частотный диапазон430 — 446 МГц.

 Кстати, если серьёзно
заниматься СВЧ измерением отдельных частот, то можно вместо контура использовать
селективные фильтры на ПАВ-ах. В столичных радиомагазинах их ассортимент в
настоящее время более чем достаточен. В схему необходимо будет добавить ВЧ трансформатор
после фильтра.

                         Но это уже другая тема, не отвечающая названию поста.

Индикатор напряженности поля

Индикатор напряженности поля представлен на http://cxem.net/indicator/indicatorl2.php.
Для налаживания антенно-фидерных трактов любительских радиостанций
необходим индикатор напряженности высокочастотного электрического
поля. Этот прибор отличается от обычно используемых, высокой
чувствительностью и широкой полосой рабочих частот.

Традиционно индикатор напряженности поля представляет
собой антенну (короткий штырь), амплитудный детектор (выпрямитель РЧ напряжений) и
стрелочный измеритель (микроамперметр). Для повышения
чувствительности индикатор делают активным, снабжая его усилителем
РЧ или постоянного тока. Схема индикатора представлена на рисунке
ниже:

В индикаторе отсутствует обычный амплитудным
детектор, поскольку его функции выполняет микросхема К174ПС4 —
перемножитель сигналов, широко используемый радиолюбителями в
смесителях радиоприемников, конвертерах и т. д.

В выходном сигнале микросхемы присутствует:

• постоянная составляющая;
• переменная составляющая удвоенной частоты;
• постоянная составляющая пропорциональна квадрату входного
  напряжения.

Поэтому показания микроамперметра РА1, подключенного к выходу
микросхемы, будут пропорциональны мощности сигнала, излучаемой
антенной. Переменную составляющую легко подавить, установив
конденсатор С7 достаточной емкости. Диоды VD1, VD2 служат для
защиты входных цепей микросхемы от мощных
сигналов. Питается устройство от батареи напряжением 9 В (Крона) и
потребляет ток примерно 1,5 мА. Работоспособность сохраняется при
уменьшении напряжения питания до 6 В. Максимальный ток через
микроамперметр РА1 ограничен резисторами R1, R2.

В устройстве можно применить практически любой малогабаритный
стрелочный индикатор с током полного отклонения стрелки от 50 до
150 мкА. На частоте 28 МГц чувствительность устройства (минимальный
регистрируемый сигнал) составлял 2—3 мВ, а зависимость показаний от
входного напряжения имела квадратичный характер. Благодаря
этому прибор более чувствителен к изменениям напряженности поля,
что позволяет точнее настраивать антенно-фидерные тракты. Так,
например, при изменении напряжения на входе устройства в 1,4 раза (3 дБ)
показания индикатора увеличиваются вдвое.

Вместо указанной на схеме К174ПС4 можно применить микросхемы
К174ПС1, К174ПС2. Кроме диодов КД510А, подойдут КД522Б, КД503Б.
Конденсаторы — KЛC, КД, К10-17, КМ, резисторы — MЛT, С2-33,
Выключатель — любой малогабаритный, лучше движковый на два
положения.

Авторский материал размещен:
http://cxem.net/indicator/indicatorl2.php

Принципиальная схема

ВЧ-сигнал наводится в антенне W1 и поступает на усилительный каскад на VT1. Здесь работает относительно низкочастотный транзистор КТ3102.

Возможно, используя транзистор типа КТ368, КТ381, можно улучшить работу индикатора на ВЧ. На выходе усилительного каскада включен детектор на германиевых диодах VD1 и VD2.

Рис. 1. Схема индикатора напряженности поля на транзисторе и микросхеме BA6137.

На конденсаторе С3 выделяется постоянное напряжение, величина которого пропорциональна напряженности ВЧ поля. Это напряжение измеряется шкальным индикатором на поликомпараторной ИМС ВА6137, предназначенной для работы в индикаторах уровня. Уровень напряженности поля оценивают по линейной шкале из пяти светодиодов HL1—HL5.

Природа магнетизма

Согласно одной из легенд, когда-то давным-давно жил в Греции пастух по имени Магнес. И вот шел он как-то со своим стадом овец, присел на камень и обнаружил, что конец его посоха, сделанный из железа, стал притягиваться к этому камню. С тех пор стали называть этот камень магнетит в честь Магнеса. Этот камень представляет из себя оксид железа.

Если такой камень положить на деревянную доску на воду или подвесить на нитке, то он всегда выстраивался в определенном положении. Один его конец всегда показывал на СЕВЕР, а другой  – на ЮГ.

Этим свойством камня пользовались древние цивилизации. Поэтому, это был своего рода первый компас. Потом уже стали обтачивать такой камень и делать из разные фигурки. Например, так выглядел китайский древний компас, ложка которого была сделана из того самого магнетита. Ручка у этой ложки всегда показывала на ЮГ.

Ну а далее дело шло за практичностью и маленькими габаритами. Из магнетита вытачивали маленькие стрелки, которые подвешивали на тонкую иглу посередине. Так стали появляться первые малогабаритные компасы.

Древние цивилизации, конечно, не знали еще что такое север и юг. Поэтому, одну сторону магнетита они назвали северным полюсом (North), а противоположный конец – южным (South). Названия на английском очень легко запомнить, если кто смотрел американский мультфильм “Южный парк”, он же Сауз (South) парк).

Простой Индикатор напряженности электромагнитного поля для аппаратуры РУ.

На страницах «Паркфлаер» моделисты часто поднимают тему оперативной проверки исправности передатчика РУ и его антенны, что является самым важным моментом в надежности взаимодействия передатчика и приемника при проведении полетов РУ моделей. Для проверки исправности передатчика и его антенны я пользуюсь простеньким самодельным Индикатором электромагнитного поля, который сделал из стрелочного индикатора уровня записи от старого магнитофона. Индикатор получился весьма маленький, меньше спичечной коробки и легко помещается в нагрудном кармане рубашки, что позволяет контролировать излучение передатчика и исправность его антенны в любой момент прямо в поле.

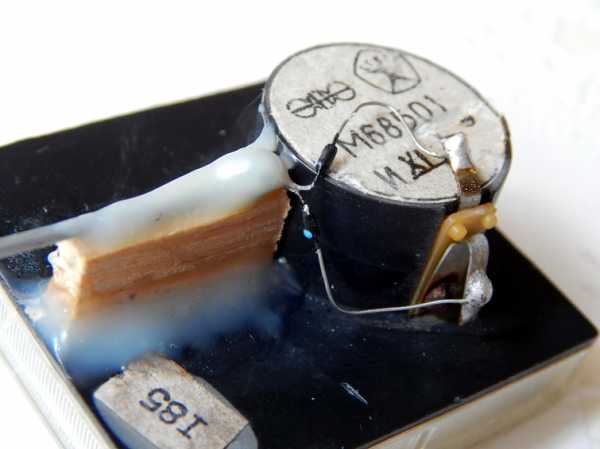

Диоды припаять к клеммам индикатора. Вот так выглядят диоды КД514А.

Готовый приборчик.

Антенна приклеена эпоксидкой не к корпусу индикатора непосредственно, хоть он сделан из пластика, а через отрезок реечки. Дело в том, что шкала приборчика нарисована на металлической пластине, которая внутри корпуса крепится к задней крышечке и если антенну приклеить прямо к крышечке, то она будет находится в непосредственной близости от металлической шкалы на расстоянии 1,5 мм от неё, разделённая пластмассой донышка. В результате между металлической шкалой и антенной возникает небольшая ёмкость (но частота 2400 мГц !), которая прилично уменьшает чувствительность индикатора — стрелка отклоняется на меньший угол, а если сделать зазор 6…8 мм, то емкость становится ничтожно малой и стрелка отклоняется на большой угол. Поэтому пришлось сделать зазор из отрезка реечки. Такой вот ньюанс выявился при изготовлении Индикатора поля.

Тут видео, показывающее практическое применение Индикатора.

Для изготовления Индикатора поля подойдет любой микроамперметр на ток 50….100 мкА, не обязательно от магнитофона. Это повлияет только на размеры приборчика.

Вот хорошие головки М4206 на 100 мкА, но их в настоящее время сложно найти.

Можно использовать и другие СВЧ диоды, например : КД503, Д403, Д405, Д605, Д20.

Хороший СВЧ диод получается из транзистора ГТ346 с замкнутым с базой коллектором.Он стоит в древних скд-24, достаточно чувствительный и работает до 2.4Ггц и выше. Всем удачных полётов и мягкой посадки !
