Мастерим индикатор напряжения акб сами: высокое качество с минимальными затратами

Индикатор заряда аккумуляторной батареи своими руками

В завершение рассмотрим, как сделать индикатор заряда аккумулятора своими руками. В сети есть огромное количество всевозможных схем для создания подобных индикаторов. Была выбрана одна, наиболее распространённая схема, по сборке которой было достаточно много положительных отзывов.

Для сборки индикатора потребуются:

• Транзисторы: по одному ВС547 и ВС557;
• Резисторы: два 1 кОм, три 220 Ом и один 2,2 кОм;
• Стабилитроны: по одному 9,1 и 10 вольт;
• Печатная плата;
• Набор светодиодов (красный, синий, зелёный).

Комплектующие собираются по следующей схеме, представленной на изображении ниже.

Схема для сборки индикатора своими руками

Лучше паяйте светодиоды не напрямую к плате, а выносите их на проводах, чтобы потом было удобнее устанавливать индикатор на автомобильной панели приборов.

Этот самодельный индикатор демонстрирует определённый уровень зарядки АКБ, не выводя конкретного значения напряжения. Корректная работа:

• Красный светодиод загорается при напряжении 6─11 вольт (это критический разряд);
• Синий горит при 11─13 вольт (в штатном режиме работы);
• Зелёный включается при напряжении больше 13 вольт (полностью заряженная АКБ).

Собранная плата устанавливается где-нибудь на обратной стороне приборной панели, подключается в бортовую сеть, а светодиоды на проводах выводятся на лицевую сторону. Если все сделать аккуратно, то внешний вид не пострадает и появится возможность контролировать заряд аккумулятора автомобиля. Советуем также прочитать о том, что такое ампер-час.

Индикатор заряда аккумулятора своими руками

Индикатор заряда аккумулятора своими руками на двух светодиодах — правильно обслуживаемые аккумуляторы будут работать у вас хорошо и долю. Обслуживание подразумевает, в частности, регулярный контроль напряжения аккумулятора. Изображенная на Рисунке 1 схема подходит для большинства типов аккумуляторов. Она содержит опорный светодиод LED_REF, работающий при постоянном токе 1 мА и обеспечивающий эталонный световой поток постоянной интенсивности, не зависящей от напряжения аккумулятора.

Это постоянство обеспечивается резистором R1 включенным последовательно со светодиодом. Поэтому, даже если напряжение полностью заряженного аккумулятора упадет до полного разряда, ток через него изменится всего на 10%. Таким образом, можно считать, что интенсивность излучения остается постоянной в диапазоне напряжений аккумулятора, соответствующем переходу от состояния полного заряда до полного разряда.

Световой поток измерительного светодиода LED_VAR меняется в соответствии с изменениями напряжения аккумулятора. Расположив светодиоды поблизости друг от друга, вы получите возможность легко сравнивать яркость их свечения, и, таким образом, определять статус аккумулятора. Используйте светодиоды с диффузно-рассеивающей линзой, поскольку приборы с прозрачной линзой раздражают ваши глаза. Обеспечьте достаточную оптическую изоляцию светодиодов, чтобы свет одного светодиода не попадал на линзу другого.

Работа измерительного светодиода

Измерительный светодиод работает при токе, меняющемся от 10 мА при полностью заряженном аккумуляторе до значений менее 1 мА при полном разряде. Стабилитрон D_z с последовательным резистором R₂ необходимы для того, чтобы ток имел резкую зависимость от напряжения батареи. Сумма напряжения стабилитрона и падения напряжения на светодиоде должна быть чуть меньше, чем самое низкое напряжение аккумулятора. Это напряжение падает на резисторе R₂. Изменения напряжения батареи вызывают большие изменения тока резистора R₂. Если напряжение равно примерно 1 В, через светодиод LED_VAR течет ток 10 мА, и он светится намного ярче, чем LED_REF. Если напряжение ниже 0.1 В, интенсивность свечения LED_VARvar будет меньше, чем у LED_REF. показывая, что аккумулятор разряжен.

Индикатор заряда аккумулятора своими руками — непосредственно после окончания зарядки аккумулятора напряжение на нем превышает 13 В. Для схемы это безопасно, поскольку ток ограничен значением 10 мА. Если светодиоды горят ярко, быстро отпустите кнопку S₁1( чтобы не допустить их повреждения (Рисунок 2). Хотя в примере на Рисунке 2 индикатор заряда подключен к 12-вольтовой свинцово-кислотной аккумуляторной батарее, вы без труда можете адаптировать эту схему к другим типам аккумуляторов. Кроме того, вы можете использовать ее для контроля напряжения.

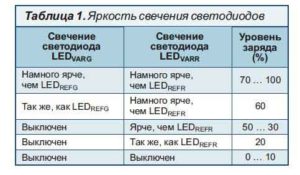

Два зеленых светодиода индуцируют состояние, когда заряд батареи превышает 60%. Набор красных светодиодов показывает, что заряд аккумулятора упал ниже 20%. Светодиоды LED_REFG и LED_REFR подключены через резисторы R₁ и R₂ сопротивлением 10 кОм. Последовательное измерительными светодиодами, яркость свечения которых изменяется, включены стабилитроны и резисторы R₃ и R₄ сопротивлением 100 Ом. Диоды D₁, D₂ и D₃ задают требуемое напряжение ограничения. Зависимость яркости свечения светодиодов от состояния аккумулятора показана в Табпице1.

Для расчета интенсивности свечения зеленого измерительного светодиода можно использовать следующее выражение:

V_BATT= 10_G x 100 +V_D1 +V_D2 +V_LEDG +V_DZ1

При токе зеленого светодиода 1 мА

V_BATT =103 x 100+0.6+0.6+1.85+9.1=1225B.

Падение напряжения на используемых светодиодах при прямом токе 1 мА равно 1.85 В. Если характеристики светодиодов отличаются, сопротивления резисторов необходимо пересчитать. При этом напряжении светодиоды светятся одинаково, что соответствует заряду аккумулятора на 60%. Описание свинцово-кислотных аккумуляторов можно найти в. Для расчета интенсивности свечения красного измерительного светодиода можно использовать следующее выражение:

V_BATT= I_R x IOO+V_D3+V_LEDR+V_ZD2

При токе зеленого светодиода 1 мА

V_BATT =10-3 x 100 +0.6 + 1.85 + 9.1 =11.65 В.

Поскольку при таком напряжении оба красных светодиода светятся одинаково, это означает, что аккумулятор заряжен на 20%. Светодиод LED_VARGvarg не горит. Рисунок 3 показывает, что оба измерительных светодиода светятся ярче опорных, сообщая о том, что аккумулятор заряжен на 100%

Renault Kaptur шоколадка › Бортжурнал › Информация про индикатор на аккумуляторе

Информация про индикатор на аккумулятореЕсли честно, то этот индикатор создан лишь для того чтобы сигнализировать вам о вашей батарее, ведь как правило конструкция у них не разборная, а поэтому вы не можете залезть внутрь и посмотреть что у них с электролитом – элементарно посмотреть его уровень или замерить его плотность. Поэтому такая «лампочка» дает вам полное представление, по которому вы можете принять то или иное решение. Однако индикатор, не всегда может гореть зеленым цветом, как правило, здесь применяется три режима.

Режимы индикатораОчень часто распространено такое сочетание: — зеленый, белый, черный. Однако некоторые производители, применяют сочетание: — зеленый, белый, красный. Но по сути это одно и тоже. Давайте пробежимся по этим показаниям.

Зеленый режим – полностью заряженная батарея, можно использовать в обычном штатном режиме. То есть зарядка не нужна.

Белый индикатор – он нам говорит о низком уровне электролита. В необслуживаемых такое тоже бывает, скорее всего, АКБ часто перезаряжали, и произошел выброс газообразного электролита через специальный клапан. Нужно разбирать и добавлять дистиллированной воды.

Черный или красный индикатор – это говорит нам о разряде нашего АКБ, причем показатель критичный, требуется обязательная подзарядка! Это важно! Если оставить батарею долго не подзаряженной она может выйти из строя. Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго

Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Как видите эти цвета, дают определенные сигналы владельцу, заглядывайте изредка и тогда ваша батарея прослужит долго. Также хочу отметить — что этот индикатор, вообще не имеет никаких лампочек в своем строении, следующий пункт перевернет ваше представление …

Про лампочку – не лампочкуХотел написать эту информацию сверху, однако так получается больше интриги. В строении этого датчика, не применяется вообще никаких лампочек — ни обычных накаливания (слаботочных) – как многие думают, ни светодиодных, ни еще каких-либо.

Здесь строение другое. По сути это обычный ареометр, только встроенный в корпус аккумулятора. Он автоматически измеряет плотность электролита, и при различных значениях всплывает – тот или иной шарик, который через увеличительную стеклянную трубку и лупу проецируется в специальное окошко

Нужно отметить, что шарики всплывают как бы по специальным канавкам, которые сделаны в форме пирамидки – это важно! ЗАПОМНИТЕ!

Если батарея заряжена, то всплывает зеленый шарик, и вы его видите в окошке. Если разряжена, то вплывает либо красный, либо вообще – никакой, поэтому вы видите черноту. А вот если нет электролита, то конец пирамидки как бы оголяется – вы видите ее конец в окошке, многие путают с белым цветом.

Применение бы, электрики в аккумуляторе, было бы не оправдано – даже если лампочка была бы низковольтной, она все равно бы высасывала часть энергии из батареи (а зимой это ой, как не нужно). ДА и если она перегорит, то владелец начнет нервничать.

Сейчас подробное видео, может кто-то не понял про пирамидку …

Почему не горит, даже после полной зарядки?Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию.Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.Можно ли снять этот индикатор?На большинстве батарей да, это окошко выкручивается схоже пробке – но его придется с силой крутить, даже можно сломать, мои знакомые выкручивали при помощи плоскогубцев с тонкими концами, причем в окошечке были сделаны маленькие «лунки» для зацепления. В общем – «колхоз», но теоритически снять можно! Также стоит помнить, что если вы его выкрутили — то безвоздушное пространство внутри, было нарушено, вполне возможно — что выйдет газообразный состав – «гремучий газ» или «HHO». Затем нужно будет добавлять дистиллированной воды. Так что всегда думайте, а нужно вам разбирать АКБ!

Собственно заканчиваю статью, информация четкая и по существу, думаю была вам полезна.

Основные разновидности заряда

Аккумулятор играет главную роль во время пуска работы двигателя машины. Насколько этот пуск произойдёт успешно, во многом зависит от подзарядки аккумуляторной батареи. Но далеко не каждый водитель следит за уровнем зарядки АКБ. В этом случае в несколько раз возрастает шанс, что в один день машина просто не сможет завестись по причине выхода из строя аккумулятора. Сама проверка зарядки устройства считается довольно простой.

В этом случае нужно просто время от времени проверять показатель напряжения в аккумуляторе машины специальным диагностическим прибором — вольтметром либо мультиметром. Но намного проще и легче, если у пользователя будет в запасе специальный индикатор, который будет показывать общее состояние заряда устройства. Именно такие индикаторы на автомобильный аккумулятор пользуются широким спросом в настоящее время.

Современные технологии продолжают активно развиваться, в производственной сфере автомобилей пытаются всеми возможными способами сделать поездки на транспорте и его обслуживание более удобным. На современных машинах в бортовой компьютер, помимо различных функциональностей, включены показатели напряжения аккумуляторной батареи.

Но такие расширения представлены далеко не в каждой машине. На более старых моделях может находиться аналоговый вольтметр, по которому будет довольно не просто определить, в каком состоянии находится система. Для новичков в автомобильной сфере лучше всего предварительно будет изучить норму зарядки аккумулятора транспорта и лишь потом приступать к определению индикатора.

В последнее время на рынок стало поступать всё большее количество индикаторов для определения заряда батареи. Их стали производить для аккумуляторов, представляющих собой гидрометр, а также для дополнительных дисплеев в салоне машины.

Такие типы индикаторов производят многие страны. Их довольно просто разместить внутри салона транспорта и подключить к бортовому экрану. Помимо этого, в интернете представлено большое количество простых схем создания индикаторов заряда своими руками. Сложностей в этом процессе особо не возникает.

Обозначения цвета индикатора на аккумуляторе

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

• Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
• Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

• Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
• Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Для оценки цветового индикатора в первую очередь нужно слегка постучать по глазку, для этого подойдёт рукоятка отвертки или что-то похожее.

Этот процесс необходим не всегда, но часто он помогает перед оценкой цвета индикатора аккумулятора, так как после постукивания выгоняются пузырьки воздуха, которые могут помешать просмотру.

Производители особо не экспериментируют с цветовыми вариациями в глазке на аккумуляторе (обычно иное обозначение расписывается на наклейке-инструкции), распространены следующие цвета:

1. зеленый — всплыл зеленый шарик. Показатель нормы.
2. красный/черный — всплытие красного шарика, когда в глазке черный — шарик на дне. Требуется заряд.
3. белый/серый/прозрачный/желтый — цвет видится по-разному из-за разной цветопередачи и восприятия глазом, но в действительности же это цвет прозрачной ножки пластикового датчика, в случае с желтым — цвет электролита. Не хватает воды.

У владельцев АКБ с индикацией часто возникают вопросы касательно цвета глазка, почему он горит тем или иным цветом и наоборот не светится.

Каким цветом должен гореть индикатор на аккумуляторе?

В данном случае не требуется подзарядка и какие-либо действия.

Что означает красный индикатор на аккумуляторе? Сюда же относится недоумение по поводу черного цвета индикации батареи.

Данные цвета сигнализируют что нужно произвести зарядку батареи, если оставить устройство без внимания она полностью разрядится и может выйти из строя.

⦁ Индикатор на аккумуляторе белого цвета (серого или желтого).

Данный оттенок глазка означает, что уровень электролита понизился. В случае с обслуживаемыми батареями — требуется добавить дистиллированной воды (продается в аптеке или автолавке) до отметки. Если же АКБ необслуживаемая — речь идет о её замене.

Разновидности индикаторов заряда аккумулятора

Разделяют индикаторы по методу подключения и индикации сигнала. Зарядка – это сложный процесс, поэтому в основном индикаторы информируют только об окончании зарядки в аналоговом или цифровом виде.

Для каждого типа аккумулятора необходимы адекватные схемы и конструкции зарядки, электроизмерительные или электронные. Так, для телефонов и ноутбуков используются импульсные зарядки, которые должны обладать интеллектом, в них используют микропроцессоры. Электронный контроллер ШИМ Weswen применяется для зарядки аккумуляторных батарей для независимого электроснабжения домов.

Одним из простых является встроенный индикатор заряда батареи, который выполнен в виде глазка. Устанавливается в одну из банок автомобильного аккумулятора. Разновидность работы индикатора с двумя шариками показана на рис. ниже.

Встроенный индикатор зарядки аккумулятора

Индикатор представляет собой пластмассовый цилиндр с плавающими шариками зелёного и красного цветов. В работе индикатора используется принцип ареометра. Красный шарик реагирует только на уровень электролита, зелёный – на уровень и плотность электролита. Есть варианты и с одним зелёным шариком.

Используются ещё и электроизмерительные индикаторы в виде стрелочных вольтметров. Один из них показан на рис. ниже. Подключается параллельно, в цепи аккумулятора.

Электроизмерительный индикатор напряжения на батареи

Устанавливается как на приборной панели, так и в удобном месте. При нормальном напряжении на аккумуляторе стрелка должна находиться в пределах последнего зелёного сектора. Если стрелка показывает ниже 75%, то требуется подзарядка. Нахождение стрелки в начале шкалы (красный сектор) говорит о том, что аккумулятор неисправен.

Опытные владельцы аккумуляторов могут использовать простые готовые цифровые индикаторы. Один из таких изображён на рис. ниже

Цифровой вольтметр

Он просто показывает напряжение в данное время. Владельцу самому решать, что делать. При диагностике аккумулятора можно использовать стрелочный или цифровой тестер.

Радиолюбители могут использовать индикацию, сделанную своими руками. В основном изготавливают схемы разнообразных индикаторов для контроля заряда аккумулятора на световых индикаторах, двух или больше. Схемное решение устройств индикации зависит от сложности зарядки.

Важно! Чем проще зарядка, тем сложнее должна быть схема индикации. На рис

ниже изображена схема проверки степени зарядки на 5 индикаторах

На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах.

Схема контроля напряжения на светодиодах

На рисунке изображена одна из возможных эл.схем, собранная на компараторе Lm339 с термокомпенсацией. HL1 будет гореть при недозаряженном или плохом аккумуляторе. HL2 – это недозаряд, значит, требуется зарядка. HL3 – напряжение в норме. HL4 – небольшой перезаряд. HL5 – недопустимый перезаряд. Остановить зарядку необходимо при загорании HL4.

Нужно отметить! Во время работы будет гореть только один световой индикатор. Таких вспомогательных плат можно разработать столько, на сколько хватит знаний и необходимости.

В современных гаджетах, использующих питание от аккумуляторных батарей, зарядки делают более сложными, чтобы создать оптимальные условия работы батареи. Например, в зарядках для шуруповёртов используются импульсные блоки с применением запрограммированных контроллеров. В таких автоматических зарядках два состояния индикации: разряжен и заряжен. Для удобства в качестве световых индикаторов применяются и жидкокристаллические индикаторы.

В нынешних авто за состоянием аккумулятора следят главный модуль, модуль управления двигателем и датчик, который следит за параметрами батареи. Электронная система автомобиля сама следит за правильной эксплуатацией аккумулятора. Водителю остаётся только наблюдать за информацией на экране дисплея.

Развивается использование батарей при автономном электроснабжении домов. Ветрогенераторы и солнечные панели объединяются в общую электросеть, и аккумуляторы управляются с помощью ШИМ контроллера, например, от компании WESWEN.

Необходимо постоянно следить за работоспособностью аккумуляторных батарей. Для этого предназначены указатели заряда. Простые устройства – просто следят, а контроллеры контролируют и управляют подзарядкой аккумулятора.

зачем нужна эта лампочка и что она означает

На большинстве современных аккумуляторов, которые устанавливаются в транспортные средства, можно найти специальную лампочку, которая светится разными цветами, в зависимости от состояния батареи. Если индикатор на аккумуляторе горит красным или другим цветом, можно сделать выводы об уровне заряда устройства. Бывает, что неопытные водители не знают об этой особенности.

Режимы индикатора аккумулятора

Индикатор на АКБ предназначен для быстрого определения уровня заряда. В любой современной модели можно встретить такую лампочку, поскольку конструкция устройства не может быть разобрана, и установить показатели электролита «вручную» невозможно.

Каждый цвет характеризует различное состояние батареи, а именно:

1. Зеленая лампочка сигнализирует о том, что аккумулятор полностью заряжен и может стабильно работать в стандартном режиме. Иными словами, нет необходимости в зарядке батареи.
2. Если горит белый индикатор на аккумуляторе, в нем содержится низкий уровень электролита. Как правило, эта проблема возникает при постоянном превышении максимального времени зарядки устройства. Из-за этого происходит выброс электролита в газообразной форме через соответствущий клапан на поверхности аккумулятора. При возникновении такой проблемы необходимо разобрать устройство и добавить в него дистиллированную воду. Для этого лучше всего обратиться к специалистам.
3. Черный или красный индикатор на аккумуляторе свидетельствует о низком уровне заряда батареи. В таком случае необходимо срочно зарядить устройство, иначе высока вероятность его полного выхода из строя.

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Дополнительная информация

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

1. В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
2. На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
3. Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.
