Как подключить ходовые огни на авто: схема подключения дхо и доступные решения

ДХО в дальний в пол накала на контроллере

В интернете много схем и устройств ДХО дальний свет в полнакала  на 12 вольт, а на 24 вольта мало, и в основном они сложные. Ниже рассмотрим контроллер дхо дальний в полнакала, будут предоставлены схемы на 12 и 24 вольта. А управлять будет недорогой и доступный конроллер Attiny13A.

Плюсы ДХО:

1. Вам не надо постоянно думать о том, что вы не забыли, и  включили свет при движении автомобиля. Он включается автоматически.
2. После поездки вам не надо думать о выключении света, это за вас сделает блок ДХО.
3. Лампы включаются плавно, и не на всю мощность, а это экономия электричества, снижение нагрузки на генератор в пять раз, а значит экономия топлива.
4. Лампы будут служить намного дольше.
5. При выключенном зажигании блок ДХО не потребляет энергии, блок отключен.

Принцип работы:

• При включении зажигания питание поступает на схему ДХО.
• Контроллер даёт задержку 10 секунд.
•  Контроллер ждет, пока состояние на порту PB3 не будет присутствовать ноль. По простому — контроллер будет проверять выключены ли габариты. Если выключены, то идёт дальше. Если нет, ждёт выключения.
• Проверяется состояние входа контроллера порта PB4. То есть ждёт пока не появится единица. По простому — этот порт подключён к ручнику и он контролирует состояние ручного тормоза. Ручник опустили, на порту PB4 появилась единица
• Габариты выключены и машину сняли с ручного тормоза, только тогда фары дальнего света начинают плавно разгораться.
• Плавно выключаются ДХО при включении габаритных огней или постановки автомобиля на стояночный тормоз.

Регулировка.

По умолчанию блок настроен на 30%.

Настройка яркости свечения ДХО производится с помощью кнопки расположенной на плате, и записывается в энергонезависимую память.

Что бы перейти в режим настройки, надо нажать на кнопку регулировки и удерживать, пока не моргнут фары два раза. Мы перешли в режим регулировки. При каждом нажатии на кнопку будет ступенчато менять яркость фар дальнего света, пока не дойдёт до максимального.

Следующее нажатие — фары потухнут, и нажимая далее фары с каждым разом будут гореть ярче. Если вы достигли нужной яркости, надо записать новые настройки в память, иначе после перезагрузки контроллер установит старые настройки.

Для этого надо нажать кнопку и удерживать пока фары не моргнут два раза. Это будет служить сигналом, что новые настройки сохранены.

Здесь же будет рассматриваться Дхо для автомобилей с бортовой сетью на 12 и 24 вольта.

Разница между 12 и 24 вольт, ДХО будет только в самой схеме. Будет добавлен стабилитрон, ограничивающий напряжение на затворе транзистора, и изменены номинал некоторых компонентов под 24 вольта. Сама, прошивка и алгоритм работы обоих схем, а так же подключение к автомобильной сети идентичное.

ДХО 12 вольт на контроллере Attiny13A.

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 12 вольт

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU
2	BC817	Q1	SOT23-3	1	BC817
3	5V1	D2	LL-34	1	Стабилитрон 5V1
4	47k	R1	0805	1	47k
5	22k	R2	0805	1	22k
6	1k	R3	0805	1	1k
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1
9	4k7	R4	0805	1	4k7
10	100	R5	0805	1	100R
11	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
12	LL4148	D1	LL-34	1	LL4148

Расположение элементов на плате, верхний слой. На нижнем слое устанавливается только силовой транзистор, поэтому мы не стали выкладывать расположение деталей нижнего слоя.

Список радиодеталей для ДХО на 24 вольта

№ П/П	Номинал	Шелкография	Корпус	Кол-во	Ссылки на детали
1	BC817	Q1	SOT23-3	1	BC817
2	5V1	D2	LL-34	1	Стабилитрон 5V1
3	110k	R1	0805	1	R 0805
4	22k	R2	0805	1	R 0805
5	2k2	R3	0805	1	R 0805
6	LL4148	D1	LL-34	1	LL4148
7	100n	C1	0603	1	C 0603
8	KEY-7.0*3.5*3.5	KEY1	KEY-7.0*3.5*3.5	1	KEY-7.0*3.5*3.5
9	4k7	R4	0805	1	R 0805
10	51	R5	0805	1	R 0805
11	10V	D3	LL-34	1	Стабилитрон 10V
12	IRF4905STRLPBF	Q2	TO-263-2	1	IRF4905STRLPBF
13	ATTINY13A-SSU	U1	SOIC-8	1	ATTINY13A-SSU

Обе платы испытывались на стенде, в ближайшее время будут тестироваться на автомобилях

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

1. Контакт 88 подключается к плюсовым выводам ДХО.
2. Контакт 85 подключается к плюсовым выводам габаритов.
3. Контакт 86 подключается к датчику давления масла в качестве источника питания.
4. Контакт 30 идёт на плюс аккумулятора.

При заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.

Ходовые огни дневного света своими руками

Учитывая небольшую стоимость как самих ДХО, так и их установки, есть возможность сделать ходовые огни дневного света своими руками.

Для этого потребуются следующие элементы:

• противотуманные фары
• алюминиевые пластинки
• светодиодная лента

Как установить дневные ходовые огни: фото, пошаговая инструкция

1. Приобретаем недорогие противотуманки и аккуратно разбираем их.
2. Размягчить герметик, на который посажены стекла можно строительным феном, обдувая им осветительный блок со всех сторон.

Если обработка направленной струей горячего воздуха не помогла, поместите фары в духовку и подержите 5 минут при температуре 100 градусов.

Осторожно отделяем стекло от платформы при помощи тонкой отвертки.
Для экономии времени сразу тонируем стекла. Приклеивать можно простую китайскую тонировку, хотя дорогие материалы тоже подойдут.
Пока тонировка сохнет, переходим к монтажу внутренностей: отсоединяем провода, планку держатель, стекло, рассеиватель и корпус.

Вырезаем подложки под светодиоды из алюминиевых пластинок. Их поверхность должна быть плоской, ровной и без коррозии.
Затем пластинки сажаем на силиконовый герметик, крепим к внутреннему корпусу рассеивателя и даём ему время подсохнуть.
С помощью светодиодной ленты делаем световые элементы. Использовать рекомендуется ленту с силиконовой защитой.

Элементы состоят из 2-х полос, горизонтально закрепленных на алюминиевые платформы.

Сажаем ленты на силиконовый герметик и производим спайку.
После того как все детали закрепятся, производится монтаж затонированных стекол. Их тоже сажаем на герметик.

Рассеиватель можно сделать двумя способами: вылить из эпоксидной смолы или фрезеровать оргстекло. Первый способ более дешёвый и доступный.

Смотрите видео о том, как сделать ДХО своими руками:

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

• ДХО должны быть установлены на высоте от 250 до 1500 мм;
• Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
• Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

• ДХО должны использоваться только в светлое время суток;
• Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

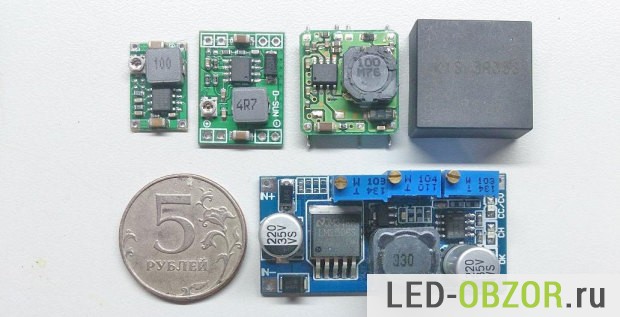

Выбираем стабилизатор

В этом виде будут объединены первый и второй способ. Даже если ваши дневные ходовые огни не имеют стабилизатора, то рекомендую его приобрести или сделать своими руками.

Современными на 2016 год считаются на микросхемах XL6009, XL4015. У них КПД выше и греются гораздо меньше. Выдерживают ток 2 Ампера без системы охлаждения микросхемы, это эквивалентно нагрузке в 24вт.

Подключение через реле

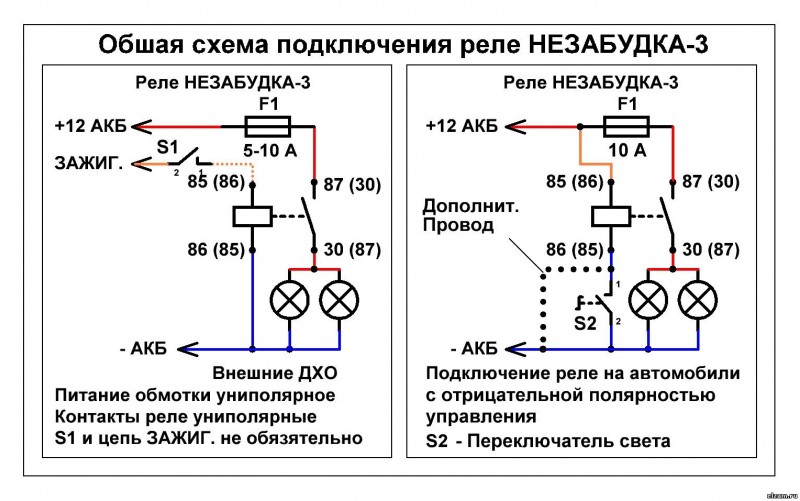

Специализированное реле Незабудка 3, цена 450 руб

На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.

Принцип работы простой.  Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

Схема подключения ходовых огней через реле

Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.

Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.

Другие малопопулярные способы

Многим интересно, как подключить ДХО без реле самостоятельно, но это зависит от электрики вашего автомобиля, ищите решение в интернет клубах посвященных вашему авто.   Самое главное, чтобы в этом месте подавалось питание после запуска двигателя.

Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключает при включении ближнего. Кому не лень порыться в проводке авто, подсоединяют от датчика давления масла или генератора. На любом транспорте при запуске движка загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ, как подключить ходовые огни самостоятельно, это подключить к генератору.  Они будут включатся автоматически при появлении напряжения на генераторе.

Проверка установки

Большая часть владельцев автомобилей после подключения ходовых огней своими руками любят сделать фото своего барахла. Чтобы было не так тускло, делают это ночью с близкого расстояния. В силу своей неграмотности они не знают, что проверять надо в солнечную погоду с расстояния 100 метров. Поэтому они и называются дневные, а не ночные.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

1. ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
2. приличные ДХО до 15W;
3. 100вт – 15вт = 85W энергии будет потребляться меньше.

Светодиоды для модели «Орлиный глаз»

Светодиоды для ДХО «Орлиный глаз» имеют массу преимуществ

В первую очередь важно отметить, что показатель яркости у них отменный. Многие специалисты говорят о том, что тепловые потери у них низкие

Мощность этой модели составляет 20 Вт. Для импульсных расширителей устройство подходит замечательно. Фильтр в данном случае отсутствует. Для защиты от фазовых помех используется переходник.

Выходное напряжение в устройстве максимум достигает 12 В. Параметр порогового сопротивления здесь равен 45 Ом. Для снижения чувствительности используется конденсатор. В установке светодиоды для ДХО «Орлиный глаз» очень простые. Срок службы данной модели составляет примерно 8 тыс. часов. Система защиты от импульсных помех используется третьего класса. Минимальная допустимая температура для эксплуатации светодиодов дневного ходового света -15 градусов.

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить
его напрямую к генератору. Такая схема проста и незатратна. При такой схеме
минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от
генератора через кнопку включения, расположенную в салоне. При таком устройстве
фонари будут работать только при включенном двигателе. Оно является самой
простейшим и одновременно надежным, так как в нем не задействуются
дополнительные устройства и бортовая электросеть.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

ДХО своими руками — Сообщество «Светодиодный Тюнинг» на DRIVE2

Решил поделиться выпиской из своего БЖ, как сделать ДХО своимо руками. Может кому будет полезно!

Решил сделать ДХО для своей Эльки. Но разбирать передние фары совсем не хотелось поэтому решил сделать отдельные ДХО, такие, что бы сочетались с дизайном машины!

Так что же мы знаем про эти ДХО? А знаем следующее что есть ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48), которые определяет правило установки и работы таких элементов. Основные из них:1. Яркость 400-800 люмен.2. Геометрическая видимость 20° наружу и внутрь по горизонтали и 10° вверх и вниз по вертикали.3. Автоматическое включение при пуске двигателя.4. Выключение при включении ближнего света (На ауди горят, например, в пол накала)

5. Определенные параметры установки.

Исходя из этих правил я делал ДХО. И поскольку многие писали в личку, как были сделаны ДХО на пыжике, решил выложить полный отчет о работе.

Мною были заказаны следующие элемены:1. Акриловая элиптическая трубка с креплениями 15 мм. (используются для подсветки в рекламе).2. Светодиоды SMD 5050. Яркость каждого 18 Лм. для поучения 400 Лм нужно 23 светодиода. Я заказал по 27 шт на 1 ДХО.3. Сопротивления 150 Ом. По одному на каждые 3 SMD.

4. Текстолит фольгированный.

Итак, для начала все замеряем.По машине я выгнул стержень, нагрев его, по изгибу бампера и обрезав. В результате длинна его получилась 28 см.

Акриловый стержень

Таким образом, необходимо получить плату для диодов длинной на 27 см. и 10 мм шириной.Для получения платы рисуем в sprint layout 6 разводку платы. Решено было сделать по 3 диода в связке без применения линз и отражателей (так как в трубку кроме диодов и платы ничего не помещается).

Отрисовка платы

Далее переносим нарисованное на бумагу. Для этого распечатываем рисунок на лазерном принтере на глянцевой бумаге (я брал лист из журнала) и обрезаем не нужное.

Чертеж на бумаге

Теперь перенесем чертеж на текстолит фольгированный. Для этого берем текстолит кладем на него чертеж картинкой вниз и гладим утюгом.

Утюжим!

Затем даем остыть и несем плату под горячую воду. Мочим водой что бы бумага полностью вымокла.

Мочим!

Затем осторожно отрываем бумагу. В результате получим рисунок на плате

Плата с рисунком

Далее необходимо травить плату. Но перед этим проверяем все дорожки. Если где то есть косяки, то подмазываем лаком для ногтей ) Для травления берем хлористое железо, разводим в горячей воде и опускаем туда платы.

Травление

По истечении 6 часов получаем готовые платы, практически заводского качества. Тонер можно стереть весь или только в местах пайки. Я стирал весь что бы проверить дорожки.

Готовые платы

Так будет выглядеть взборе

Теперь приступаем к непосредственной пайке. Берем сопротивление и диоды и впаиваем на плату.

Пайка

Затем соединяем сегменты.

Результат

Ну и наконец загоняем плату в трубку и пробуем!

Пробуем

Таким образом получаем ДХО. 3 SMD светодиода в связке и всего 9 связок горят ярко! Их хорошо будет видно на дороге.

Далее необходимо изготовить управление этими ДХО. Но пока я это не сделал. Выложу отчет, как будет готово.

Пока на этом все.

PS:Расчет потребляемого тока одним ДХО:

0,03 А один SMD х 27 шт/ 3 шт в связке = 0,27 А Очень маленькое потребление при получаемой яркости 486 Лм.

Для сравнения лампа ближнего света потребляет примерно 4 А при яркости 1100 Лм!

Текст оригинала www.drive2.ru/cars/hyunda…42993#a288230376180798757

www.drive2.ru

Инструкция по замене и установке

Если вы решили устанавливать в свой автомобиль диодные ходовые огни, то не обязательно идти в магазин за новым комплектом, ведь все можно сделать своими руками. Чтобы сделать диодные ДХО, вам потребуется светодиодная лента. Сами светодиодные элементы должны располагаться на специальной алюминиевой плате, поскольку они не предназначены для ручной установки, соответственно, монтаж вряд ли обойдется без повреждений. Также при покупке учитывайте, что диоды от менее известных производителей из Азии, вероятнее всего, будут стоить значительно дешевле. Однако и освещение от них будет в разы хуже, поэтому мы бы рекомендовали не экономить, а отдать предпочтение более дорогому, но более качественному варианту.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

ДХО своими руками из светодиодов

В зависимости от применяемых светодиодов конструкция может отличаться. Могу применяться СОВ-светодиод в виде линейки и диоды на 1W или 3W.

Увеличить срок службы led-диодов помогут стабилизаторы напряжения и тока. Всё зависит от схемы подключения данных диодов с использованием драйвера или резистора.

Светодиодные линейки СОВ длиной 15 — 25 сантиметров продаются китайцами по невысокой стоимости. Такие линейки выдаются за полноценные лампы, однако угол их свечения составляет 120 градусов, что недопустимо. Также отсутствуют корпус и линза. В условиях наших дорог такие устройства быстро выйдут из строя. Их можно использовать разве что для подсветки багажного отделения и дверей.

Чтобы сделать из них ДХО, необходимы корпус и длинная линза. Фокусирующая оптика в данном случае заменяется отражателем. Сзади наносится двусторонний скотч, с помощью которого они крепятся. Мощность, как правило, завышена. В реальности она составляет 3W и 6W. Нужды в системе охлаждения нет. В условиях жаркой погоды могут изредка перегреваться. Особенно часто это происходит при нахождении в пробках. Качество данных ДХО будет низкое. При температуре 60 градусов по Цельсию и выше использование противопоказано.

Во втором варианте сборки понадобятся светодиоды на 1W и 3W. Таких светодиодов потребуется 5 — 7 штук на 1 блок. Установка светодиода менее, чем на 1W, недопустима из-за несоответствия требованиям регламента. Основой для ДХО может послужить алюминиевая линейка с участками для монтажа светодиодов или алюминиевый профиль. Led-диоды на 1W и 3W через теплопроводный клей устанавливаются на алюминий.

Для светодиодов в многочисленном ассортименте продаётся оптика с различным углом свечения. Можно найти с углом от 10 до 90 градусов. Линзы потребуются с углом на 30 — 35 градусов.

Каждый led-диод должен быть снабжён линзой.

В третьем варианте потребуется алюминиевый профиль квадратного или прямоугольного сечения. В профиле проделывается 5 — 7 дырок под светодиоды. Светодиоды устанавливаются в профиль, далее провода выводятся в нужную сторону. Пустые участки заливаются герметиком. Корпус доступен для покраски в любой цвет. К сожалению, данный ДХО ненадежён и может быстро выйти из строя. Но всё зависит от условий эксплуатации. Чтобы улучшить срок службы, необходимо при помощи дополнительной термопасты улучшить контакт светодиода и корпуса-болта. Линза плотно устанавливается на прозрачный герметик с целью защитить устройство от влаги и соли.

Большой популярностью пользуется так называемый «Орлиный Глаз». Такие устройства по конструкции бывают:

• в виде болта с верхушкой из светодиода,
• в виде цилиндра с креплением на защёлках,
• в виде таблетки на двустороннем скотче для поверхностного монтажа.

Скотч использовать не рекомендуется, так как крепление будет ненадёжное. Лучшим вариантом будет врезная установка. В бампере необходимо проделать отверстия диаметром 20 — 25 миллиметров. Учтите, что потом данные отверстия придётся маскировать, если вы больше не будете пользоваться ДХО. Отверстия лучше просверлить в заглушках противотуманных фар, поскольку их чёрный цвет лучше способствует маскировке результатов монтажа. В реальности мощность светодиодов составляет 1W при заявленной от 3W до 9W.

Для лучшей различимости светодиодов требуется использовать не менее 5 на 1 ДХО.
