Диммер для светодиодных ламп

Содержание:

Подключение диммера: как правильно?
Устройство и виды
Виды электронных вариаторов освещения
Популярные диммеры для ламп на 220В
Как регулировать освещенность LED
- Диммируемые светодиодные лампы – что это такое?
Принцип действия и основные разновидности диммеров
Что нужно знать о диммерах?
- Плюсы использования прибора
- Как выполняется регулирование?
Конденсаторный светорегулятор
Совместимость светодиодных ламп с диммерами

Подключение диммера: как правильно?

До подсоединения светорегулятора к сети подбирают схему разводки проводов. Всё-таки диммер можно подключить как самостоятельный элемент управления или устройство вместе с выключателем либо без него. Кроме этого, разрешается монтировать сразу несколько однотипных устройств или использовать комбинацию с проходным выключателем.

Принципиальная схема подключения

Простой вариант монтажа диммера — это его подключение к электрической проводке вместо выключателя, который потребуется просто вытащить из канавки в стене. Этот способ подключения светорегулятора подразумевает ведение фазы на разрыв, а заземление и ноль — напрямую к прибору освещения.

С монтажом по этой схеме можно справиться без труда

Схема светорегулятора с выключателем

Диммер, сопряжённый с выключателем, обычно устанавливают в спальне. Это объясняется возможностью гасить и включать свет стандартным выключателем, а яркость освещения регулировать, не вставая с кровати. Для этого сам диммер монтируют рядом со спальным местом.

Этот вариант используется в исключительных случаях

Схема с двумя диммерами

К установке двух светорегуляторов прибегают те, кому нужно контролировать интенсивность света из нескольких точек в комнате. Друг с другом электронные устройства соединяют при помощи перемычки.

Такая схема позволяет осуществлять двойной контроль за светом

С двумя проходными выключателями

Управлять светильником из нескольких участков комнаты позволяют и проходные выключатели.

Один выключатель можно установить на входе, а другой — рядом с кроватью

Подключение к прибору освещения

Устройство устанавливают так же, как выключатель

Если в стене уже проделан канал под провода, идущие от распределительной коробки и лампы, то для подключения диммера остаётся сделать следующее:

обесточить квартиру, опустив необходимые рычажки в щитке;
поставить монтажную коробку в проделанную штробу;
вставить жилы в клеммы корпуса;
спрятать корпус в канале стены;
открутить винтики устройства, чтобы прижимные лапки закрепились в монтажной коробке;
прикрепить рамку, служащую декоративным элементом, закрутить гайку и повернуть колёсико;
подключить квартиру к электричеству и оценить функционирование диммера.

Устройство и виды

Сравнительная таблица светодиодных ламп и ламп накаливания

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). https://www.youtube.com/embed/kb9He3btzgw

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

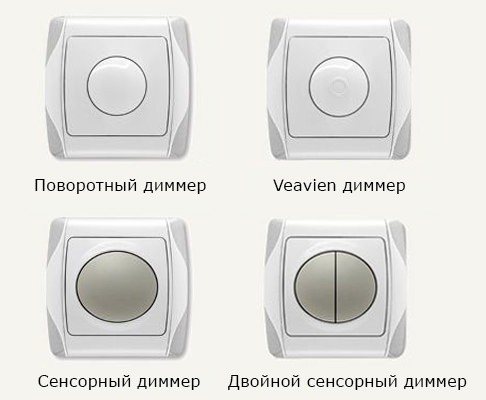

Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
- При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
- Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Виды электронных вариаторов освещения

Расшифровка обозначений светодиодных ламп

Выбор никогда не был более сложным, чем сейчас: все из-за множества разнообразных конструкции и брендов. Внедрение светодиодного освещения на массовый рынок изменило его стиль. Чтобы узнать, какой dim нужно приобрести, сначала требуется определить схему электроосвещения установленной в доме, затем выбрать тип регулирующего устройства: сенсорный, когда управляет рука, механический, поворотный или другой.

Виды диммеров:

Универсальный — самый простой вариант для установки. Он может уменьшать почти все типы нагрузки и, таким образом, значительно облегчает выбор подходящей лампы. Преимущество. Даже если пользователь позже решит заменить лампу или тип нагрузки, новый не потребуется.
Светодиодный LEDOTRON — стандарт. Они используются только с фирменными лампами от производителя LEDOTRON.
Для электронных трансформаторов, управления с обратной фазой для регулирования яркости, например, ламп с низковольтными галогенными лампами. Эти трансформаторы часто умело, интегрированы в корпус лампы.
Для обычных трансформаторов (диммер управления фазой). Индуктивные нагрузки могут быть затемнены с помощью фазового управления.
Вращающийся, классический с ручкой.
Простого включения при нажатии пальцем.
Ножной для управления, например, с торшерами.
Прямой, выбор уровня яркости через светодиоды.
Последовательный, управление несколькими лампами или группами освещения.

Как регулировать освещенность LED

Какие лампочки можно использовать с диммером? Когда для освещения использовались преимущественно лампы накаливания, всё было просто – обычный диммер легко справлялся с регулировкой яркости.

Лампы накаливания были заменены энергосберегающими люминесцентными экономками, их вообще нельзя было регулировать. Конечно, встречались ЭПРА для трубчатых люминесцентных лампочек с возможностью диммирования, но крайне редко и стоили они дорого.

Сейчас энергосберегающие лампы вытесняются светодиодными. Процесс излучения квантов света хоть и сложен, но с точки зрения регулирования, пожалуй, более прост, чем регулировка газоразрядных источников света.

Диммируемые светодиодные лампы – что это такое?

Что значит диммируемая светодиодная лампа? Это лампочка, которая поддаётся регулировке яркости с помощью любого диммера, который разработан под переменный или постоянный ток (в зависимости от типа).

В ее схему питания заложены функции изменения яркости, в зависимости от питающего напряжения.

Сетевой диммер регулирует подаваемое напряжение. Это значит, что при любых значениях напряжений, в определенном производителем диапазоне (он указан на коробке от лампочки), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.

Обычные светодиодные лампы регулировать не получится, в лучшем случае она будет просто включаться и выключаться, в худшем — сгорит при низких значениях, установленных на диммере.

В самых дешевых светодиодных лампах стоит гасящий конденсатор. Они если и будут регулироваться, то только в очень узких пределах, значит они тоже не подходят.Диммируемые светодиодные лампы на 220 Вольт

Регулировка яркости светодиодных ламп на 220В затруднена, потому что там установлена схема стабилизации тока на специализированном драйвере. Его задача стабилизировать выходной ток, для обеспечения равномерного и долгого свечения светодиодов, не зависимо от значений напряжения питающей сети.

Обычные светодиодные лампы не очень сильно поддаются диммированию. Чтобы выбрать правильную Led лампу для диммера – нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.

Светодиодные лампы с диммированием можно распознать по надписи: «для диммера», «регулируемая» или что-то подобное, возможно будет просто нарисовано условное изображение диммера.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

снизить потребление электроэнергии — это приводит к большей экономичности;
заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

Совместимость светодиодных ламп с диммерами

Универсальных регуляторов нет, для каждого типа источников освещения выбирается определенный вид диммера.

Диодные источники освещения могут быть регулируемыми и нерегулируемыми. Изготовители источников света могут производить продукты, которые функционируют с конкретным типом диммеров. Для определения совместимости можно воспользоваться таблицами, которые имеются у продавцов.

Выбирать регуляторы необходимо с учетом технических параметров лампочек:

Если источник света нерегулируемый, то установка лампы с диммером не допускается. Итогом может стать некачественная работа и поломка самого регулятора. Такие ситуации не распространяются на гарантийное обслуживание.
Регулируемые источники света работают могут работать со стандартными диммерами, функционирующими по типу отсечки фазы. Надо учитывать, что на уровень затемнения света будет влиять число диодных элементов, установленных на коммутаторе. Большая часть диммеров для правильной работы нуждаются в минимальном уровне нагрузки, составляющим в районе 20-45 Вт. Чтобы добиться такого уровня мощности, потребуется одна лампочка накаливания. Но для установки в сеть мощностью 220 вольт потребуется 2-3 диодные лампы.
Если будет применяться один диодный источник света, то рекомендуется отдать предпочтение диммеру низкого напряжения. Такое устройство используется для изменения параметра низковольтного LED света, обладающего магнитным трансформаторным устройством.
