Цифровые вольтметры: разновидности и особенности использования

Инструкция по использованию

Теперь поговорим о том, как пользоваться рассматриваемым прибором. Первое правило заключается в том, что устройство подключается исключительно параллельно. Второе действие, которое необходимо совершить, – это проверить, что измерительный диапазон полностью соответствует предполагаемому напряжению, присутствующему в электроцепи. Если он имеет большое значение, например, в киловольтах, то точность может страдать. Но если диапазон маленький, то прибор может показывать неточные данные или вообще выйти из строя.

Если перед вами находится вольтметр электромеханического типа, то следует осуществить его настройку перед использованием. О правильной настройке устройства можно почитать в инструкции к эксплуатации конкретной модели. Каждая модель имеет свои особенности настройки и подготовки к эксплуатации.

В случае если устройство предназначается для замеров постоянного напряжения, ни в коем случае не стоит пытаться делать им замер переменного тока. Оно просто поломается. Если же перед вами универсальный прибор, то для его работы необходимо просто переключить устройство в определенный режим.

Кроме того, следует знать, что стрелочный прибор нуждается в периодической корректировке стрелки в нулевое положение. Это можно сделать при помощи спецручки, которая располагается на корпусе устройства. Если ее там нет, то это можно осуществить при помощи отвертки.

Еще одним важным моментом будет то, что не следует браться за оголенные области щупов руками. Особенно этого не следует делать, если напряжение в сети будет составлять более 60 вольт, так как такой удар током может уже быть не только неприятен, но и опасен для здоровья человека. С высокими напряжениями следует работать исключительно в перчатках и никак иначе.

Еще одним важным аспектом работы с такими устройствами будет то, что закрепление щупов-проводков приспособления к проводнику цепи следует осуществлять исключительно при помощи электродов или специальных зажимов, которые обычно идут в комплекте с устройством.

Также смотрите видео о том, как пользоваться мультиметром.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Технические характеристики вольтметра

Нормальная работа вольтметра возможна при температуре воздуха не превышающая 25 – 30 о С с относительной влажностью воздуха до 80% при атмосферном давлении 630 – 800мм рт. ст. Частота питающей сети 50 Гц и с напряжением 220В (частотой до 400 Гц). На измерение большое влияние оказывает форма кривой переменного напряжения питающей сети – синусоида с коэффициентом гармоник не более 5%.

Возможности прибора оцениваются при помощи следующих показателей:

1. Сопротивление прибора.
2. Диапазон измеряемых величин напряжения.
3. Класс точности измерений.
4. Предельные границы частот напряжения переменной цепи.

Процесс измерения электрического напряжения

При работе с электроприборами, необходимо соблюдать особую аккуратность. Любое резкое движение может привести к короткому замыканию. Что учитывать в ходе рабочего процесса? Техника безопасности включается в себя несколько простых правил:

Правильная фиксация щупов. В момент изучения напряжения, необходимо безопасно держать измерительные части. Не стоит соприкасать их между собой. Не рекомендуется прикасаться к щупам при подключении вольтметра к электронной схеме.Это может спровоцировать короткое замыкание.

Черный щуп устанавливают к одной из частей проводника постоянного тока. Правильно измерить перепады напряжения можно в параллельном положении измерителей.

Красным щупом производят касательное движение. Если в устройстве присутствует максимальное напряжение, то на приборе появятся его точные значения.

Когда исследование подошло к концу, переходят к его расшифровке.

Идеальный вольтметр

Идеальный вольтметр, включенный в электрическую цепь, показывает напряжение, равное разности потенциалов между точками подключения прибора.
 

Идеальный вольтметр, не оказывающий возмущающего вотдейгтгшя на измеряемую цепь, должен обладать бесконечно большим сопротивлением или, скажем иначе, собственное потребление мощности ( от измеряемого объекта) вольтметром должно быть нулевым.
 

Можете ли вы сказать, почему идеальный вольтметр должен иметь бесконечное сопротивление, а идеальный амперметр нулевое сопротивление.
 

Ламповый вольтметр удовлетворяет всем требованиям, предъявляемым к идеальному вольтметру. Он измеряет напряжения, совершенно не потребляя тока. При этом становятся ненужными: декадные реостаты, измерительные мостики, нормальные элементы, капиллярный электрометр. Наряду с этим измерение, происходящее при действительном отсутствии тока ( в противоположность всем другим методам, при которых потребляется некоторое количество тока до окончательной компенсации), дает широкие возможности для усовершенствования электродов. Например, можно спокойно поворачивать краны электродов, если они не смазаны жиром, не вредя измерению. При помощи лампового вольтметра можно безупречно измерить даже рн воды для определения электропроводности — В случаях, когда можно опасаться отравления платинового электрода, ламповый вольтметр часто дает хорошие результаты, благодаря быстроте работы ( секунды), в то время как при старых методах никакие измерения здесь не были возможны.
 

Требуется определить, как изменятся ( увеличатся или уменьшатся) показания всех идеальных вольтметров в цепи, показанной на рис. 77, если, например, уменьшить сопротивление R2 переменного резистора.
 

Теперь начнем регулировать величины источников тока до тех: пор, пока напряжения, отмечаемые идеальными вольтметрами, не станут равными нулю. Легко заметить, что это должны быть токи, возникающие на соответствующих зажимах при одновременном коротком замыкании последних. Токи источников, подключен-ных к зажимам, должны скомпенсировать влияние источников, находящихся внутри ящика, в части их влияния на условия на зажимах.
 

Поэтому вольтметр должен иметь большое сопротивление по сравнению с сопротивлением участка цепи, к которому он подключается. Идеальным вольтметром является такой, у которого сопротивление стремится к бесконечности.
 

Составление неопределенной матрицы полезно, потому что упрощает получение уравнения полного передающего сопротивления от любой пары узлов цепи к любой другой паре узлов этой же цепи. Предположим, что источник тока присоединен между двумя узлами т и k, так что ток I, входит в г-й узел и выходит из fe-ro узла. Предположим также, что идеальный вольтметр ( имеющий бесконечно большое входное сопротивление) присоединен между узлами j и m и таким образом измеряет разность потенциалов между этими узлами.
 

Вольтметр на базе микроамперметра

Если в вашем распоряжении не окажется готового вольтметра Ц24, рис.4, то вместо него можно применить любой микроамперметр с током полного отклонения стрелки 100… 1500 мкА, например, М2001/1,М2003-М1. При применении более чувствительного микроамперметра, резистор R2 должен быть установлен на значительно большее сопротивление

При выборе микроамперметра нелишним будет обратить внимание на то, какое у него должно быть рабочее положение – вертикальное или горизонтальное

Для калибровки прибора используют автотрансформатор и мультиметр. При отсутствии профессионального измерительного оборудования можно воспользоваться любительскими мультиметрами «среднего класса», например, типа MY-67, MY-68, М320, TJ1-4M.

Желательно наличие не менее трех контрольных приборов, одновременно включенных параллельно калибруемому измерителю. К сожалению, популярные у многих цифровые мультиметры низшей ценовой категории серий М-8хх, обычно не обеспечивают приемлемой точности измерений напряжения переменного тока 50 Гц.

Изготовленный прибор можно смонтировать, например, на корпусе установленного в гараже предохранительного щитка, магнитного пускателя или зарядного устройства для автомобильного аккумулятора. Если найдется свободное место на передней панели лабораторного блока питания, корпусе сетевого разветвителя, водонагревателя или другого устройства с сетевым питанием, то установка такого вольтметра повысит эксплуатационные качества модернизированного аппарата.

Высокое входное сопротивление цифровых мультиметров может дать ошибочный результат при измерении напряжений у источников питания при обрыве в измеряемой цепи. Или, например, при измерении ЭДС севшего гальванического элемента CR2032 мультиметром с входным сопротивлением 20 МОм без нагрузочного резистора дает результат 3.2 В, а при измерении напряжения стрелочным мультиметром ТЛ-4М с входным сопротивлением 30 кОм результат был 1.8 В. В таких ситуациях удобнее пользоваться вольтметрами с относительно низким сопротивлением.

Принципиальная схема несложного вольтметра постоянного тока показана на рис.5. В наличии имелся распространенный в прошлом веке щитовой микроамперметр М4200 со шкалой на 75 В. Чтобы не изготавливать другую шкалу, было решено на его основе изготовить вольтметр с четырьмя диапазонами: 0.75, 7.5, 75 и 750 В. Входное сопротивление вольт-метра на диапазоне 0.75 В составляет около 0.75 кОм. на других диапазонах кратно этому значению, т.е. на диапазоне «750 В- – 750 кОм.

При нажатой кнопке SA1.1 вольтметр работает на диапазоне «0.75» В. Напряжение на РА1 поступает через токоограничительный резистор R1, терморезистор RT1 с положительным температурным коэффициентом сопротивления и замкнутые контакты переключателя SA1. Диоды VD1, VD2 защищают PVI от повреждения при перегрузке.

В случае, если, например, на вход вольтметра будет ошибочно подано сетевое напряжение 230 В переменного тока или его выпрямленное значение с конденсатора фильтра 300…350 В, терморезистор RT1 быстро разогреется, его сопротивление резко увеличится, ток в цепи будет ограничен до 2.5 мА, что безопасно для R1, VD1, VD2, PV1. В случае если бы в цепи вместо терморезистора был включен только один R1 соответствующего сопротивления, этот резистор был бы мгновенно поврежден.

Таким образом, из-за человеческих ошибок и отсутствия у недорогих измерительных приборов элементов защиты в мире было повреждено немало мультиметров. Некоторые цифровые мультиметры средней и высокой ценовой категории оснащаются такой же защитой на терморезисторе или электромагнитным выключателем.

При нажатии на кнопку SA1.2 в цепь включается токоограничительный резистор R3, вольтметр будет работать на диапазоне «7.5 В». При включении диапазона «75 В- последовательно с R3 включается резистор R4, а на диапазоне «750 В» ток на PV1 будет поступать через все токоограничительные резисторы в измеряемой цепи.

Прибор дополнительно оснащен узлом «индикатора фазы», собранном на R2, HL1. Хотя этот узел может быстро определить фазный провод в сетевой розетке, как и многочисленные «отвертки- индикаторы», его назначение несколько иное – оперативно отслеживать утечки сетевого напряжения во вторичную цепь в незаземленных источниках питания. Это необходимо для оценки рисков повреждения при работе с устройствами, содержащими полевые, СВЧ транзисторы, МОП, КМДП микросхемы, чувствительные к повреждениям диоды, светодиоды.

Как подключить вольтамперметр к зарядному устройству — подборка схем

В целом прибором остался доволен, если бы стал собирать ампер-вольт метр сам, на МК, наверняка и размеры были бы больше, и по стоимости выше.

Пока оценок нет.

Крепится ампер — вольтметр с помощью четырех пластмассовых распорок находящихся попарно сверху и снизу. Верхний блок — зарядное устройство , нижний — электронная нагрузка.

Сопротивление в цепи амперметра мало, и получается, что трансформатор тока работает практически в режиме короткого замыкания, при этом можно считать, что токи в первичной и вторичной обмотках относятся друг к другу как количества витков во вторичной и первичной обмотках. Поэтому прибор реально работает в интервале Второй — схемотехнический.

Принципиальная схема вольтметра

Особенно часто такое случается в зимний период: на холоде разрядка происходит быстрее, да и наличие в машине обогревателя добавляет нагрузку на сеть. Его номинал должен быть небольшим, например, 5А Подробней о номиналах предохранителей — здесь. Параметры этого делителя такие же как в первой схеме, то есть для измерения в пределах

Вольтметр с выключателем

Сразу скажу, что схема моего прибора немного отличается. Дизайн и качества рассмотренных вольтметров вряд ли подойдут для красивого тюнинга. Принцип действия вольтметра в автомобиле Вольтметр представляет собой довольно простое по внутреннему строению устройство, основное предназначение которого — измерение напряжения в сети.

Электронные вольтметры есть двух типов: Аналоговые. Вид обычного переносного вольтметра известен каждому. Некоторые не имеют магнитов, ток проходит через катушку, вбирая внутрь тонкую металлическую трубку, проще говоря, двигает относительно катушки цилиндрик из металла, расположенного на оси. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.
Как подключить вольтметр амперметр

История создания

Прародителем всех современных вольтметров стал своеобразный указатель «электрической силы», о которой еще никто ничего толком не знал. Его изобретателем стал русский физик Георг Рихман. Датой этого открытия считается 1745 год. Показатели измерялись с помощью небольших весов рычажного типа, которые колебались в зависимости от воздействий электричества. Этот основной принцип используется во всех современных вольтметрах.

Процесс измерения вольтажа прибора

Модернизированная версия прибора появилась в 1830-х годах благодаря Фарадею, но не осталось никаких доказательств этому. Следующий по счету прибор был придуман Морицом Якоби в 39 году 19 века, когда тот смог превратить гальванометр в прибор для измерения характеристик электрического тока.

Серьезным этапом модернизации стало изобретение француза д’Арсонваля, придумавшего гальванометр для измерения магнитных и электрических полей. При их изменении прибор показывал разные значения.

Георг Рихман — один из первых изобретателей вольтметра

Важно! Русские ученые П. Яблочков и М. Добровольский также внесли огромный вклад в развитие прибора. Добровольский, в частности, создал амперметр и электромагнитный вольтметр

Кроме них, над этим работал и Н. Славянов. Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х.

После утверждения Ампера и Вольта в качестве электротехнических величин в международных стандартах. Немец Фридрих Циппенбон изобрел первое устройство, которое официально было названо «вольтметр».

Старинный вольтметр

Основные технические характеристики вольтметров

Для оценки технических характеристик измерительных приборов принято пользоваться такими показателями:

1. Внутреннее сопротивление. В идеале этот показатель должен быть максимально высоким. В этом случае минимизируется влияние прибора на цепь, в которую он подключается. Другими словами, чем больше внутреннее сопротивление вольтметра, тем точнее измерение;
2. Диапазон измеряемых напряжений. Большинство вольтметров являются универсальными и измеряют напряжение в диапазоне от десятков милливольт до 1000 вольт. Этих пределов вполне достаточно для большинства измерений. Однако специалисты широко используют специальные приборы, которые позволяют измерять очень маленькие значения напряжений с высокой точностью – милли и даже микровольтметры (с точностью до тысячных и миллионных частей вольта) и киловольтметры, измеряющие высокие напряжения порядка тысяч вольт. Работа с этими приборами требует наличия некоторых специальных знаний, навыков и допуска к эксплуатации электроустановок с напряжением свыше 1000 В, чтобы не вывести из строя приборы (милли- и микровольтметры) или не допустить электротравмирования и гибели обслуживающего персонала (при работе с киловольтметрами);
3. Точность измерения (погрешность). Этот параметр характеризует возможные отличия показаний прибора от реального напряжения в цепи;
4. Диапазон частот измеряемого переменного напряжения.

Реальные примеры измерения напряжения

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Разновидности

Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно — разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

Наиболее часто людей интересует классификация по виду исполнения, который может быть мобильным и стационарным.

Карманный ЖК цифровой мультиметр

Стационарные

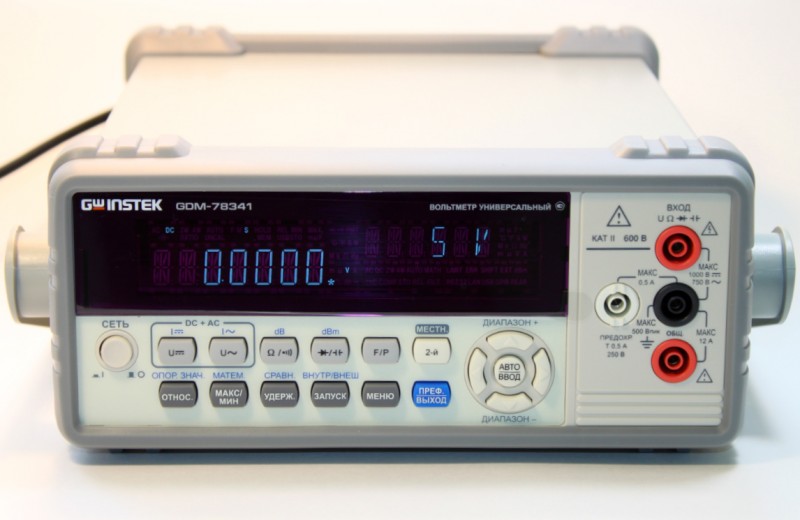

Стационарные вольтметры представляют собой устройства, которые питаются от сетей переменного напряжения. Возможно это благодаря встроенному в их корпус блоку питания. Как правило, с виду они похожи на коробку или ящик, а используются для узкоспециализированных работ, требующих повышенной точности измерений. Чаще всего это профессиональная сфера деятельности и контролирование напряжения на важных и нестабильных участках сети. Само слово «стационарный» говорит о том, что они применяются там, где нужна постоянная слежка и изменение данных.

Стационарный стрелочный вольтметр

Мобильные

Их еще называют переносными, хотя стационарный прибор иногда перенести также не составляет труда. Мобильный же вольтметр компактный и способен поместиться практически везде. Их относят к классу полупрофессиональных и любительских, потому что работают они от батареек или аккумуляторов и обладают сравнительно меньшими точностями и большими погрешностями. Выглядят они как плоские коробочки, «обитые» пластиком или резиной и имеющие эргономические формы. Чтобы они были еще удобнее, их оснащают съемными щупами для определения амплитудных колебаний сигналов.

Важно! Как правило, мобильные вольтметры включаются в состав тестеров и мультиметров. Мобильные цифровые вольтметры способны очень точно определить показания, в то время как портативные аналоговые приборы — показать хорошую чувствительность, способную определить даже самые маленькие отклонения напряжения, которые не могут определить цифровые приборы

Цифровой мобильный вольтметр
