Электрофорная машина
Содержание:
- Описание работы
- Электростатический генератор своими руками | 2 Схемы
- Что такое банки Лейдена
- Внешние ссылки
- Описание машины Вимшурста
- Применение электрофорной машины
- Индукционные нейтрализаторы
- Каков принцип работы аппарата?
- §4 Изготовление электрофорной машины в домашних условиях.
- Конструкция
- Электрофорная машина — электростатический генератор для экспериментов и классов физики PEG-20
- Конструкция электрофорной машины
Описание работы
Схема электрофорной машины Уимсхёрста
Машина состоит из двух соосных дисков (А и В) из изолирующего материала, на которые нанесены проводящие секторы (см. схему). Диски приводятся во встречное вращение с равной угловой скоростью. Предположим, что сектор A1 вначале несёт небольшой избыточный положительный заряд, а сектор B1 — отрицательный. Когда A1 движется влево, а B1 — вправо, их потенциалы растут за счёт работы, выполняемой против силы их электростатического притяжения.
Когда A1 достигает положения напротив сектора B2 пластины B, который в этот момент контактирует со щёткой Y, он будет под высоким положительным потенциалом и, таким образом, вызовет разделение заряда в проводнике, соединяющем Y и Y1, перенеся большой отрицательный заряд на B2 и большой положительный заряд на удалённый сектор, которого в этот момент касается щётка Y1.
Двигаясь дальше, A1 касается щётки Z и частично разряжается во внешнюю цепь (нагрузкой может быть, например, лейденская банка). При последующем вращении дисков, А1 касается щётки X, которая связана проводником со щёткой X1, и снова получает заряд, на этот раз отрицательный, который отталкивается отрицательно заряженным сектором B2 (находящимся в этот момент напротив сектора на диске А, контактирующего со щёткой X1). Таким образом, положительный заряд переносится справа налево верхней частью диска А, а отрицательный слева направо его нижней частью.
Схема работы электрофорной машины. Секторы представлены движущимися квадратами, контактные щётки — стрелками. Красным цветом обозначен положительный заряд, зелёным — отрицательный.
Электростатический генератор своими руками | 2 Схемы
Принцип работы генератора статического электричества (ещё их называют электрофорные машины) заключается в том, что диски вращаются относительно друг друга в противоположные стороны и создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд — молния между электродами.
Как это работает — теория
Вращение дисков с металлическими секторами приводит к переносу электрического заряда внутри машины, который хранится в конденсаторах до момента возникновения искры или заряда утечки.
Нейтрализатор делает следующее: он перетаскивает заряд с одной половинки диска на другую и диск оказывается не просто заряжен, а заряжен избирательно — не по всей плоскости.
Другими словами, диск собирает заряды из воздуха, а нейтрализаторы их перераспределяют. Заряд снимается щеткой, движется по проводнику к противоположной щетке и в тот момент когда напротив сегмента появится сегмент второго диска — перескакивает на него.
Далее этот сегмент подходит к щетке второго нейтрализатора и процесс повторяется, но уже на другом диске. Таким образом происходит кругооборот зарядов между дисками в процессе которого воздух между сегментами ионизируется и разделяется. В результате накачки увеличивается напряжение, кроме того в машинке работает эффект раздвигания обкладок конденсатора, что также способствует увеличению напряжения.
Миниатюрное устройство по созданию таких безвредных молний (но не для микроэлектроники) легко сделать своими руками.
Данный электростатический генератор способен генерировать более 20000 Вольт, но малый ток делает его безопасным для использования без специальных мер предосторожности
Характеристики устройства
- Высота: около 140 мм
- Ширина: приблизительно 120 мм
- Питание: 3 В 0,3 А
- Статический заряд: 20 кВ
- Диаметр диска: 120 мм
Руками тут ничего крутить не нужно (как это было в прототипе позапрошлого века) — всё делают 2 электромотора. достаточно нажать на кнопку включения и подождать некоторое время до накопления заряда на электродах.
Материалы и компоненты
Необходимо будет для монтажа: паяльник и припой, отвертка и плоскогубцы. Два мотора от старых CD плееров и всякая крепёжная мелочёвка.
Генератор работает от двух батареек АА и способен создавать разряды длинной 2 см. Самое сложное тут — 120 мм диски. Их нужно изготовить по такому принципу: взять два лазерных диска от CD или DVD. Сегменты приклеить из алюминиевого скотча (25 секторов). Приклеить диски к моторчикам. Сделать щетки из алюминиевых полосок.
Если всё сделать и настроить как надо, то искра достигнет размеров около 20 мм, а разряд будет пробивать каждые 0,5 сек.
Что такое банки Лейдена
Первым электрическим конденсатором, созданным учеными из Голландии Питером ван Мушенбруком, была лейденская банка. Изобретенный конденсатор имеет форму цилиндра с широким или средним горлом разного диаметра. Лейденскую банку делают из стекла. Изнутри и снаружи она оклеена специальным листовым оловом. Прикрывается изделие деревянной крышкой. Главной функцией изобретения является накопление и хранение больших зарядов.
Стимулировало создание такой банки широкое изучение электричества, общей скорости его распространения, а также свойств проводимости электроэнергии различных материалов. Благодаря ей получилось впервые добыть электрическую искру искусственным путем. Сейчас банки Лейдена применяются только как неотъемлемая часть электрофорных машин.
Что такое внешний аккумулятор для телефона и какой лучше выбрать?
Внешние ссылки
- Электростатический генератор — интерактивная Явская обучающая программа национальная высокая лаборатория магнитного поля
- «Электрический (или Электростатический) Машина». Энциклопедия 1911 года.
- «Как это работает: Электричество». triquartz.co.uk.
- Антонио Карлос М. де Кеирос, «Электростатические Машины».
- «Эксплуатация машины Вимшерста».
- «Удвоители электричества», физика 2007 года. Образование 42 156-162.
- «Статьи о Electrostatics от тех, которые фактически сделали открытия». Эксперименты с не обычные энергетические технологии.
- Сэр Уильям Томсон (лорд Келвин), «На электрических машинах, основанных на индукции и конвекции». Философский журнал, январь 1868.
- Билл Бити, «‘Гроза Келвина’; водное снижение лорда Келвина электростатический генератор». 1995.
- M. Холм и Д. Дж. Джейкобс, «Роман Келвин Электростэтик Генерэтор», Физика 1997 года. Образование 32 60-63.
- Паоло Бренни (Автор) и Виллем Хэкман (Редактор), «Генератор Ван де Грааффа: Электростатическая Машина в течение 20-го века». Бюллетень Общества Прибора для исследований № 63 (1999)
- Никола Тесла, «Возможности Электростатических Генераторов». Научный американец, март 1934. (редактор, Доступный формат .doc)
- Лайонел Баум, «1 000 000 В, электростатический генератор Феличи». 2000.
Описание машины Вимшурста
Машина состоит из двух дисков, которые выполнены из хорошего диэлектрика, например эбонита, акрила и т.п. Эти диски свободно насажены на ось и могут вращаться вокруг горизонтальной оси. Сами диски располагаются вертикально. С помощью рукоятки 1 оба диска приводятся в разнонаправленное вращение. Один диск вращается по часовой стрелки, а другой против часовой. Это обеспечивается с помощью приводных ремней 2 и 3, один из которых перекручен на 180° на одном из шкивов. За счет этого обеспечивается разнонаправленное вращение дисков, которое необходимо для индукции зарядов. Оба диска вращаются от одной рукоятки и поэтому будут вращаться одновременно.
На наружной части каждого диска наклеены металлические полоски 4, которые не касаются краев диска, а выполнены на некотором расстоянии от них. Полоски расположены радиально, в виде лучей, исходящих из центра диска. Оба диска имеют одинаковое количество и расположение полосок, можно сказать, что один диск является отражением другого.
Полоски при вращении дисков соприкасаются со щётками 5, которые выполняют роль контакта для переноса заряда по проводникам 6, 7, 8 и 9. При работе машины Вимшурста металлические полоски в месте контакта со щетками могут изнашиваться и конструктивно этот износ должен быть сведен к минимуму, а надежность контакта к максимуму. Проводники 6 и 7 служат для съема и накопления образованных зарядов с обоих дисков. Проводники 8 и 9 расположены каждый по одну сторону диска и соединяют диаметрально противоположные полоски.
Таким образом мы имеем два типа проводников. Одни (6 и 7) для съема зарядов, а 8 и 9 для установления своеобразной «земли» — линии нейтрального потенциала. Проводники 6 и 7 расположены на одной геометрической диаметральной оси относительно дисков, а проводники 8 и 9 относительно друг друга повернуты на угол 90°.
Можно также заметить, что между проводниками 8 и 9 проводники 6 и 7 расположены по середине и отстоят на угол 45°. Таким образом мы видим, что конструктивно машина выполнена симметрично и достаточно просто, чтобы изготовить ее самостоятельно.
Применение электрофорной машины
С 70-х гг. машина Вимшурста не используется для непосредственной добычи электрической энергии. Сегодня она выступает историческим экспонатом, иллюстрирующим историю возникновения и развития научно-технического прогресса и инженерной мысли. Лабораторная демонстрация, для чего создают электрофорную машину, показывает различные явления и эффекты электричества.
Допустимо использование индукционных нейтрализаторов, снимая заряды с жидких диэлектриков, например нефти. На любом производстве в воздухе получить искру опасно, это может привести к пагубным последствиям, задымлению и даже взрыву.
История открытий и исследований в области электричества имеет тесную связь с применением различных конструкций и устройств для получения электрических зарядов. Свою роль в научных изысканиях сыграла электрофорная машина, действие которой основано на возбуждении электричества благодаря индукции.
Сборка машины Вимшурста
В этом видео уроке будем собирать электрофорную машину, которая представляет из себя генератор . В начале рассматриваются общие вопросы по назначению и конструкции этой машины, потом подробно показаны все шаги по ее изготовлению своими руками.
Что представляет из себя электрофорная машина?
Устройство состоит из основания, на котором крепятся ее детали. Также в ее состав входят две стойки с осями, на которых крепятся два диска с металлизированным покрытием. Имеются также две лейденские банки, которые являются, по сути, конденсаторами или накопителями заряженных частиц. Разрядники, которые функционируют по мере накопления заряда конденсаторов, съемники заряженных частиц с передней и с задней стороны дисков. Диски приводятся в движение при помощи ременной передачи. Мы крутим ручку и за счет этого происходит вращение дисков.
Первые генераторы статического электричества были одновременно изобретены в Германии в одно и то же время Августом Теплером и, независимо от него, Вильгельмом Гольцем. Принцип работы электрофорной машины. Поскольку диски вращаются относительно друг друга в противоположные стороны, они создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд.
Авторы видео решили изготовить данную машину, которую можно повторить своими руками в обычных домашних условиях. На сайтах в интернете есть несколько примеров создания такого генератора, но данная конструкция будет иметь двигатель.
Сначала были сделаны чертежи будущей машины. В первую очередь были рассчитаны параметры диска. После проделанной предварительной работы приступили к созданию устройства.
Основные детали
Машина будет состоять из следующих элементов. Это 2 диска, которые будут вращаться в противоположные стороны, они будут сделаны из CD-дисков. Два двигатель от компьютерного кулера, которые будут приводить их в движение. Диск будет приклеен двухсторонним скотчем на ротор мотора. Сам двигатель крепится к стойке. Стойки будут сделаны из оргстекла. Также будут использованы лейденские банки. Это пустая металлическая емкость, от которой идет один контакт, далее полистироловый диэлектрик и латунный контакт.
Изготовление электрофорной машины
Для начала нужно снять покрытие с диска, чтобы получить прозрачную заготовку. Для этого используем канцелярский нож. Для создания рабочего диска нужны эскизы, они выполнены на компьютере. Шаблон лепестка можно изготовить из подходящего материала, для этого хорошо подойдет банковская карта.
Теперь, используя шаблон, приступаем к разметке на скотче. Прикладываем шаблон и вырезаем все нужные фрагменты. Всего было вырезано 20 лепестков на один диск. Должно получиться 20 секций. Угол между двумя лепестками составляет 18 градусов. Разметка производится при помощи обычного листа в клеточку и транспортира. Теперь накладываем диск точно в середину координат, при помощи ножа или шила делаем насечки по 18 градусов. Наклеиваем лепестки в соответствии с линиями. В точной аналогии с первым диском был сделан второй диск. Он был обработан, чтобы обеспечить зазор.
У мотора удаляем желтый провод. Отсекаем ребра жесткости, чтобы можно было отсоединить двигатель. Некоторое место нужно оставить под монтажные отверстия.
Индукционные нейтрализаторы
Нейтрализаторы в процессе работы способны загрязняться. Следовательно, периодически требуется чистить, иначе снижается эффективность. В машине Вимхерста факт уменьшения КПД мало играет роли. Если машина не работает, стоит проверить чистоту игл. В конструкции используется четыре индукционных нейтрализатора:
- Сдвоенные уравнители лежат практически перпендикулярно друг другу.
- По одному съемнику – на каждую лейденскую банку.
Представляют собой щетку из тонкой проволоки либо острых зубчатых плоских гребней (расчесок). Основа бывает металлической, что используется в машине Вимхерста, и деревянной. Острия всегда металлические, назначение – по возможности быстро отводить заряд на заземление. Принцип действия: по мере приближения остриев к заряженной плоскости линии напряженности смыкаются на них, образуя высокие значения.
Повышенная плотность в районе острия способствует ионизации воздуха (без искры) и образованию зарядов обоих знаков, проводящих ток в нужном направлении. Параметры нейтрализаторов сильно зависят от расстояния между остриями и уменьшением радиуса их кривизны (заточкой). Применяемые в машине Вимхерста проволочные нейтрализаторы в виде щеток наименее эффективны. На съемниках стоят гребенки либо иглы. Считается, что для последних нейтрализаторов максимальная результативность достигается при указанных условиях:
- Соотношение высоты игл к расстоянию между ними от 0,6 до 1,8.
- Длина игл 12 – 50 мм и более.
- Диаметр игл 0,5 – 1 мм.
Уменьшение угла заточки за 60 градусов (повышение кривизны) в этом случае слабо влияет на свойства нейтрализатора. Иглы желательно поднести на расстояние от 5 мм к поверхности. Чем ближе, тем быстрее происходит съем заряда. Фактически минимальное расстояние до плоскости зависит исключительно от собственных вибраций диска. Касание не приведет к отказу системы, но резко снизится срок эксплуатации за счет механического разрушения отдельных элементов.
В противовес общепринятому мнению, созданному от бесконечных демонстраций машины, иглы лучше крепить на диэлектрическом основании. Предпринятым шагом уменьшается ёмкость между диском и гребнем, чем повышается плотность заряда: С = q/U. Заряд уже априорно задан, понижение емкости повышает разницу потенциалов (напряжение), чем облегчается процесс ионизации.
Для безопасности нейтрализатор снабжается кожухом. Нелишне напомнить, что прочие части (помимо ручки вращения) машины Вимхерста в период работы трогать нельзя. Края кожуха удалены от игл нейтрализатора не менее 50 мм.

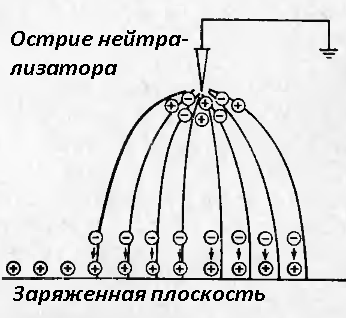

Индукционным тип приборов назван за действие на расстоянии. Процесс носит название электростатической индукции. Это значит, что один заряженный предмет на расстоянии влияет на второй, без заряда. В металле электроны слабо связаны с решеткой, легко идут в сторону, куда увлекаются полем. Эффект носит поверхностный характер по понятной причине – линии напряженности не могут проникнуть в металл. По-другому: заряды в толще проводника перераспределяются, пока не нейтрализуют полностью внешнее поле.
В результате на поверхности иглы индуцируется заряд. Линии напряженности поля замыкаются на нем, одновременно сходясь отовсюду, как показано на рисунке. Разница потенциалов неизмеримо вырастает, вызывается ионизация воздуха. Она умеренная, при работе машины Вимхерста на щетках, как правило, нет искрения.
Каков принцип работы аппарата?
Электрофорная машина с момента ее изобретения (а это начало восемнадцатого века) пережила много изменений. Но основная идея осталась. Основой конструкции машины являются диски с наклеенными обкладками (металлическими полосами). Приложив определенную механическую силу с помощью ременной передачи, их можно вращать в разные стороны, противоположные друг другу. На обкладке одного диска возникает положительный заряд. Он притянет к себе другой заряд (отрицательный). Положительный уйдет через проводник со щетками (нейтрализатор), который касается противоположной обкладки. Поворачивая диски, получаем заряды, аналогичные исходным. Но они уже будут влиять на другие обкладки. Учитывая то, что диски вращаются в противоположные стороны, заряды стекаются к коллекторам. У такого демонстрационного аппарата, как электрофорная машина, принцип работы основан именно на этом моменте. На щетках обоих дисков, которые не касаются их поверхности и находятся по краям, заряды в какой-то момент становятся настолько огромными, что в воздушном пространстве возникает пробой, и проскакивает электрическая искра. Именно поэтому к коллекторам можно присоединять дополнительные конденсаторы разных емкостей, что придаст большую красоту эффекту возникновения разряда.
Принцип работы генератора статического электричества (ещё их называют электрофорные машины) заключается в том, что диски вращаются относительно друг друга в противоположные стороны и создают положительные и отрицательные заряды. При вращении дисков по мере накопления зарядов происходит разряд — молния между электродами.
§4 Изготовление электрофорной машины в домашних условиях.
Для изготовления электрофорной машины мне понадобились следующие материалы:
— CD диски, две штуки; — алюминиевый скотч; — пластиковая карта; — компьютерные куллеры, две штуки; — ДСП; — оргстекло; — алюминиевая проволока , диаметром 4 мм, 2 мм; — медная проволока 0,5 мм и 2 мм; — двухсторонний скотч; — лейденские банки или не полярные конденсаторы; — тетрадный лист; — контакты для крепления проводов; — Г-образные (2 шт) стойки (уголки); — резиновые ножки;
— адаптер;
— изолента;
— саморезы; — болты с гайками;
-тонколистовой металл;
— клемные соединения;
— крепеж для электропроводов.
Первая деталь это диски, на которых будет образовываться статический заряд. Для этого возьму 2 штуки CD дисков.
Прежде всего, нам снимаю с него покрытие.
Далее наклеиваю на него алюминиевые лепестки. Мне нужно 80 лепестков на два диска.
Вырезаю их из алюминиевого скотча и ровно наклеиваю лепестки.
Вторая деталь – электропривод, делаю его из кулера от компьютера.
От куллера отрываю жёлтый провод, в дальнейшем он не понадобится
Дальше нужно отсечь рёбра жёсткости, т.е. отсоединяю мотор от корпуса куллера.
Теперь от моторчика отрываю все лопасти, они не нужны (рисунок 13).
Далее куллер буду крепить на выпиленный кусок оргстекла, в котором тоже сверлю отверстия.
Приклеиваю моторчик к оргстеклу (далее планка) .
Делаю те же самые операции для второго куллера.
Делаю конденсаторы из банок
Обклеиваю внутри и снаружи банку алюминиевым скотчем.
Основание электрофорной машины сделала из ДСП.
На деревянном основании закрепляю Г-образные уголки, напротив друг друга.
Все компоненты машины готовы, перехожу к сборке.
На двухсторонний скотч приклеиваю резиновые ножки к деревянному основанию по углам.
На уголки прикручиваю планку с моторчиком.
На моторчик с помощью скотча приклеиваю диски.
Точно по центру.
То же самое делаем со вторым моторчиком.
Подробнее остановлюсь на контактах, рамках, изготавливаю их из алюминиевой проволоки. Все по 2-е детали.
Изгибаем проволоку и в двух местах. На концах в этих местах сверлю дырки для изготовления контактов. На концах из тонкой медной проволоки сделаны контакты. С помощью контактов будем снимать электрический ток и напряжение с дисков.
Вторая рамка, в виде неполной буквы «Р». Контакты так же делаю из проволоки, которые крепятся в просверленные отверстия .
Электроды, сделала из проволоки, на конце изогнутые ручки обмотанные изолентой. Для крепления использую клемные соединения .
Монтаж деталей.
Прикручиваю Z-рамку к планке, а контактами прижимаем к диску.
Монтирую Р-образную рамку, креплю ее к конденсатору из банки, соединяю с электродами. Электроды могут двигаться относительно друг друга.
Теперь проверяем наши сборные элементы и подкручиваем, чтобы ничего не болталось.
Соединяем провода электродвигателей и прикручиваем к проводам адаптера.
Конструкция
Конструкция изобретения Джеймса Вимхерста описана плохо в открытых источниках, часто люди не в силах объяснить, как работает электрофорная машина.
Общая идея
Два вращающихся друг против друга соосных диска несут простейшие конденсаторы из секторов алюминия. За счет случайных процессов в начальный момент на одном из сегментов – равномерно расположенных по кругу – образуется заряд. Это вызвано процессами трения о воздух либо прочими причинами. Причем, поскольку конструкция симметричная, знак заранее не предсказуем. Не рекомендуется ставить в электрофорную машину электролитические конденсаторы.
Вместо этого применяются две лейденские банки. Их внешние обкладки из фольги объединены, чтобы создать единую систему из последовательно включенных конденсаторов. Так уменьшаются требования к рабочему напряжению каждой емкости в два раза. Номиналы подбираются по возможности одинаковыми. В противном случае требования к рабочему напряжению распределятся неравномерно, что приводит к негативным последствиям.
Напряжение с сегментов дисков снимается при помощи индукционных нейтрализаторов. Ниже описан принцип действия. По сути конструкция, напоминающая металлический гребень, на некоторой высоте парит над диском. Нейтрализаторы спаренные, в точку съема заряда оба диска приходят с эквивалентным знаком на внешней поверхности. После разгрузки заряд сегментов сильно падает. Это обусловлено особой конструкцией индукционных нейтрализаторов, оставляющих поверхностную плотность заряда в районе 0,2 – 6 мкКл на метр в квадрате. В избранных конструкциях щетка слегка касается краем диска.
Прогрессивный рост поверхностной плотности заряда на сегментах в точке съема обусловлен тем, что навстречу друг другу движутся системы, создающие электрические поля, чьи напряженности направлены в противоположные стороны. Получается, что собственной рукой оператор (либо за счет силы электрического привода) отталкивающиеся системы насильно сближает. Взаимодействующие заряды пытаются расположиться подальше друг от друга. Это вызывает резкий рост поверхностной плотности зарядов в точках съема.
От гребенок нейтрализаторов электричество собирается в лейденские банки. Напряжение быстро растет, чтобы избежать выхода системы из строя вследствие превышения допустимых параметров конденсаторов, к двум электродам прикреплен разрядник. Дистанция между ними, как правило, регулируется, что позволяет получить дугу различной силы. Чем больше напряженность поля между разрядниками, тем более шумным эффектом сопровождается процесс опустошения лейденских банок.
После точки съема заряда сегменты остаются пустыми. Через 30 градусов по ходу движения диска стоят уравнители потенциала, называемые нейтрализаторами по принципу действия. Авторы обзора назвали бы уравнителями. Противоположные стороны диска отдали уже заряд у разных щеток. Следовательно, после прохождения точки съема знаки остатков заряда на них неизменно различны. И кусок толстой медной проволоки с щетками из тонких проволочек, трущих сегменты или парящих на малой высоте, замыкают накоротко указанные противоположности. В результате заряд на обоих сегментах становится равным нулю, энергия превращается по закону Джоуля-Ленца в тепло, выделяющееся на толстой медной жиле.
После обнуления диски продолжают двигаться во встречном направлении. Получается, освобожденный от заряда сегмент одного круга вращения оказывается напротив полупустого сегмента другого. Заряд между емкостями немедленно делится поровну, ведь диски сконструированы по одинаковым чертежам. Следовательно, кажутся идентичными. Первый диск отдает половину заряда, идет на точку съема. Второй достигает точки уравнителя потенциала первого и там отдает половину заряда.
Порой люди интересуются принципом работы прибора, ведь первый диск отдал остаточный заряд на уравнителе, второй поступил аналогично. Где взять энергию для смены знака?
- https://odinelectric.ru/knowledgebase/chto-takoe-elektrofornaya-mashina-i-kak-ona-rabotaet
- https://fb.ru/article/136480/elektrofornaya-mashina—printsip-rabotyi-kak-sdelat-elektrofornuyu-mashinu-svoimi-rukami
- https://vashtehnik.ru/enciklopediya/elektrofornaya-mashina.html
Электрофорная машина — электростатический генератор для экспериментов и классов физики PEG-20
Вниманию юных техников и физиков, а так же учителей физики рады представить электрофорную машину — электростатический генератор для экспериментов и классов физики PEG-20. Данный прибор это генератор статического заряда, состоящий из двух колес, вращающихся во взаимно противоположных направлениях. В наше время очень часто данное устройство используется учителями на уроках физики для демонстрации силы электрической дуги. Данный прибор представляет собой современный вариант генератор Вимшурста и является индукционной электростатической машиной. В ней статический заряд образуется не с помощью трибоэлектричества, когда присутствует трение, а через индуцирование зарядов. Прибор выполнен из пластика и металлических элементов и имеет размер 24 х 28,5 х 20 см. Принцип использования очень прост, достаточно просто начать крутить за соответствующую ручку и прибор начинает работать. При вращении рукоятки диски начинают двигаться в противоположных направлениях. Щетки начинают контактировать то с одними, то с последующими металлическими полосками. С каждым оборотом начинает накапливаться всё больший и больший заряд, что обеспечивает увеличение потенциала на контактах. Как только накопленный заряд достигает максимального значения дальнейший рост заряда прекращается. Для лучшего накопления используют конденсаторы в виде лейденских банок. После накопления заряда, приблизив контакты достаточно близко друг к другу, происходит «разрядка» которую прекрасно видно, после чего рост заряда вновь продолжается.
В быту, в таком виде данный прибор не используется, а служит лишь историческим экспонатом, иллюстрирующим историю возникновения и развития научно-технического прогресса и инженерной мысли. Лабораторная демонстрация показывает различные явления и эффекты электричества. Если Вы учитель физики или директор учебного заведения, где ученикам наглядно демонстрируют те или иные физические явления, тогда данная электрофорная машина — электростатический генератор для экспериментов и классов физики PEG-20 станет для Вас просто незаменимым инструментом в области знакомства с электричеством.
Меры предосторожности:
Не допускайте к машине и не давайте играть с данным генератором детям
Используйте данный генератор только будучи хорошо знакомым с ее возможностями и с мерами предосторожности
Поскольку машина генерирует высокое напряжение, не прикасайтесь к металлическим частям во время работы с машиной.
Не забудьте разрядить электроды металлической ручкой «Y» после завершения эксперимента.
Не поворачивайте ручку слишком сильно, так как система шкивов может быть повреждена.
Если искра не видна или не слышна, проверьте машину на предмет попадания влаги в щетки. Высушить машину можно подержав на солнце или рядом с нагревательным прибором (до удаления влаги).. Спецификация:
Спецификация:
- Возможность использования для демонстрации экспериментов в классах физики
- Материал: металл, пластик
- Размер: 24 х 28,5 х 20 см
- Вес: 1,4 кг.
Комплектация:
Электрофорная машина — электростатический генератор для экспериментов и классов физики PEG-20 – 1 шт.
Конструкция электрофорной машины
Первая электростатическая машина появилась около 1650 г. Ее сконструировал немецкий ученый, бургомистр Магдебурга Отто фон Герике. Работа этой машины основывалась на явлении электризации тел трением. В дальнейшем было создано большое количество разнообразных конструкций электрических машин трения, но все они имели общий существенный недостаток: работа с такими машинами требовала приложения очень больших физических усилий.
Электрофорная машина была создана в 1865 немецким физиком-экспериментатором Августом Теплером. Одновременно с Теплером и независимо от него электрофорную машину изобрёл другой немецкий физик Вильгельм Гольц (1836-1913). Машина Гольца по сравнению с машиной Теплера позволяла получать большую разность потенциалов и могла использоваться в качестве источника постоянного электрического тока. В то же время она имела более простую конструкцию. Между 1880 и 1883 годом её усовершенствовал английский изобретатель Джеймс Вимшурст. Используемые в настоящее время для демонстраций электрофорные машины представляют собой модификации машины Вимшурста.
Электростатика — раздел электродинамики изучающей взаимодействие неподвижных электрических зарядов. В процессе изучения этой науки в качестве демонстрационного вспомогательного прибора используют электрофорную машину или генератор Вимшурста. Она предназначена для получения больших зарядов и высоких разностей потенциалов. Используя явление электромагнитной индукции на полюсах машины накапливаются электрические заряды, а разность потенциалов на разрядниках достигает нескольких сотен тысяч вольт. Ее прототип был создан в 1865 году. Машина состоит и двух вращающихся в противоположные стороны дисков. На стойках двух лейденских банок. Внешние обкладки банок соединены между собой по средствам подвижной пластины расположенной между двумя зажимами, внутренние соединены с отдельными кондукторами. Ручки кондукторов изолированы во избежание удара током при изменении положение кондукторов относительно друг друга. На внешней стороне дисков нанесены аллюминивые секторы. В соприкосновение с ними входят счетки. Диски приводятся в движение непосредственно при помощи ременной передачи (рисунок 1). Все части машины смонтированы на пластмассовых стойках, которые вместе с лейденскими банками укреплены на общей деревянной подставке. При вращении дисков один из секторов несет некий положительный заряд, а противоположный ему сектор отрицательный. Когда секторы движутся в разные стороны их потенциалы растут за счет работы выполняемой против сил их электростатического притяжения. При вращении дисков происходит разделение заряда. Между кондукторами мы видим разряд и слышим треск. Сила тока зависит от быстроты вращения дисков. Она не велика, но напряжение огромно. Поэтому не допускается контакт с кондукторами.
Рисунок 1
