Динамо-машина

Испытательный стенд.

Протестировано три генератора (слева направо): Busch + Müller
Dymotec6, AXA HR и один дешёвый китайский.

1. У B&M Dymotec6 хорошая механика. Она хорошо бежит по покрышке. Её часто можно встретить на качественных туристических велосипедах. В 2004 году эту динамо-машину купить можно было за 24.90 евро.
2. AXA HR оснащена сильными магнитами. Из всех протестриованных генераторов даёт наибольший ток. Для ограничения выходного напряжения предусмотрено два последовательно подключенных опорных диода (BZX 85C 7V5). Перед проведением измерений вскрыли пластмассовый корпус и удалили эти диоды. Её часто устанавливают на велосипеды известных производителей. Цена AXA HR 16.99 евро.
3. У дешёвой китайской динамо-машины магнитные характеристики немного хуже чем у Dymotec6. Механика не рассчитана на интенсивное использование, но она соотвествует всем нормам. Она скреплена двумя винтами и её можно полностью разобрать. Ею обычно комплектуют «ашанбайки». Она может пригодится велосипедистам редко катающимся в темноте, так как её можно купить всего за 3.45 евро.

Данные сканированияПравить

«Да будет это последним завещанием воина Ц-Рч. Нет больше зарядов в моем оружии. Нечем встретить мне врага, кроме клинка и кулаков. Пускай придут. Они выжидают в мастерских, шипя и перекатываясь, как дикие звери. Пускай. Когда раздастся мой боевой клич, наступит последняя, ужасная расплата. Выйди же, ненавистный враг. Да наступит конец!»

Магнитная Рельса (до получения Шара-паука)

«Обнаружена система Магнитных рельсовых путей.

Рельсовая система подключена к питанию и работоспособна. Чтобы воспользоваться ей, необходима технология Шара-паука.»

Магнитная Рельса

«Система: Магнитная Рельса

Система Магнитных Рельс.

В режиме Морфо-Шара, переместись как можно ближе к этому типу поверхности и нажми и удерживай кнопку R. Передвигай Шар вдоль рельсы с помощью управляющего джойстика

Чтобы отсоединиться от поверхности, отпусти кнопку R.

ВНИМАНИЕ: Взрыв Шар-бомбы ненадолго оторвет Шар от рельсы.»

Темный Портал (неактивный)

«Этот портал неактивен.Поле портала можно активировать энергией тьмы. Войди в активированный портал для переноса на Темный Эфир.»

Шар-паук в форме игрового предмета

Темный Портал (активный)

«Этот портал активен.Войди в портал для переноса на Темный Эфир

По завершении переноса необходимо соблюдать исключительную осторожность.»

Шар-паук

«Шар-паук»

[]Локации и комнаты в игре Metroid Prime 2: Echoes
Планета Эфир
Подножье Храма
Пустыни Агона
Топи Торвуса
Крепость-святилище
Верховный Храм
Планета Темный Эфир
Пустыни Темного Агона
Топи Темного Торвуса
Улей Инг
Подножье Небесного Храма
Небесный Храм

Потери мощности на динамо-втулках при включенной фаре.

Сопротивление ночью (свет включен). Наиболее эффективна динамо-втулка SON20.

При включённом свете сопротивление большинства генераторов возрастает — за исключением модели Shimano HB-NX32, сопротивление которой становится меньше на высокой скорости при включенном свете.

Модель Shimano DH-3N30 имеет лучшие показатели по сравнению с моделью HBNX32/ Сопротивление меньше при любой скорости — фактически оно даже меньше, чем у более дорогой модели DH-3N71. Модель DH-3N71 не дожила до своей рекламы, так как фирма Shimano заявила о повышении эффективности на 30% и больше (и снижении сопротивления на 70%, при выключенном свете) по сравнению с её предшественницей, которая могла бы с этой втулкой оторваться далеко вперед от модели SON. В противоположность этому новая модель динамо-втулки DH-3N71 имеет немного большее сопротивление при любой скорости, чем её предшественница — модель DH-3N70.

В целом модель SON28 все ещё является самой эффективной динамо-втулкой, но модель динамо-втулки Shimano DH-3N30 не намного отстаёт от неё. На очень высокой скорости она требует меньше энергии. Самое большое преимущество модели SON20 над моделью SON28 проявляется на средней и большой скорости.

Динамо машина для велосипеда – описание

Техническое приспособление, вырабатывающее электрический ток, бывает бутылочного, втулочного вида и других конструкций, которые менее популярны, чем первые два.

Бутылочный тип наиболее доступен, а также прост. Его мощность небольшая из всех существующих видов. Приводной ролик крутится из-за соприкосновения к протектору. Это происходит во время езды на велосипеде.

Втулочный аппарат по конструкции – осевая динамо машина. Стоимость его высокая. Установка требует сил и времени, отдельных вложений и является намного сложнее, чем монтаж бутылочного варианта.

Устройство находится в середине втулки колеса. Процесс запускается автоматически при его вращении. Главный недостаток – невозможность выключения.

Отметим! Бутылочная динамка более популярна из-за бюджетной стоимости и простоты установки. Однако, те байкеры, которым по карману втулочный аналог, предпочитают именно его.

Измерения.

Максимальная мощность динамо-машин.

Установка: Динамо-машина, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка 100 — 250 мА, спидометр подсоединённый к динамо-машине.

Методика: Запускаем динамо-машину на 15 км/час. Измеряем напряжение параллельно нагрузке по току 100, 130, 160, 190, 220, 250 мА. Повторяем на 40 км/час. Повторяем для каждой динамо-машины. Зная напряжение и ток подсчитываем мощность. Строим график мощности и тока.

Результаты: AXA HR выдаёт максимальную мощность при токе 200 мА (после удвоителя напряжения), B&M Dymotec6 при 180 мА, дешёвая динамо-машина при 160 мА. Вне зависимости от скорости у AXA HR самая высокая мощность, а у дешёвой динамо-машины самая низкая.

Выводы: Максимальная мощность достигается при определённом токе, она мало зависит от скорости, а преимущественно зависит от самой динамо-машины. Короче говоря: Динамо-машина — это источник тока.

Мощность и скорость Dymotec6.

Кривые для других моделей аналогичны кривой для Busch&Müller Dymotec6 с той только разницей, что мощность будет немного больше или меньше.

Установка: Dymotec6, удвоитель напряжения Гриначера с двумя 1N5818 и двумя 1000uF, нагрузка на 180 мА, спидометр.

Методика: Запускаем динамо-машину на 4, 5, 7, 9, 12, 15, 19, 24, 31, 40, 50 км/час и измеряем напряжение параллельно нагрузке. Подсчитываем для каждой скорости мощность =
измеренное напряжение × 180 мА тока и строим график.

Вывод: С хорошо подобранной нагрузкой на средней скорости Dymotec6 выдаёт 2.7 Вт, на высокой скорости 5 Вт и на очень высокой скорости 6 Вт. Данные показатели достигаются без изменения динамо-машины.Вопрос: Почему не перегорает лампочка в стандартной фаре на 3 Вт подключённой к Dymotec6 на скорости 50 км/час?Ответ: Потому что на такой скорости нагрузка подобрана неправильно (ток тоже большой) и лампочка не потребляет максимальную мощность.Вопрос: Где теряется энергия, если нагрузка не потребляет максимально возможную мощность?Ответ: Она не пропадает. Просто динамо-машина вращается с меньшим усилием. Попробуйте на полной скорости замкнуть выходы динамо-машины — ток сильно упадёт.

Производительность Dymotec6 при разной температуре.

Во время работы динамо-машины возрастает её температура. Мы тестировали B+M Dymotec6 на скорости 50 км/час при температуре 23º C. Подключены схема удвоителя Гриначера (два 1N5818 и два 1000uF) и нагрузка 180 мА. Измерялась выделяемая на нагрузке мощность. Эксперимент производился на стационарной платформе, поэтому динамо-машина не охлаждалась. Приблизительно через 20 минут её мощность снижается с 100% до 80%. Через 10 минут наблюдается ещё некоторое падение мощности. Через 30 минут температура корпуса составила 89º C. Внутри наверное ещё жарче.

Далее прикрутили обычный 80 миллиметровый компьютерный кулер для имитации охлаждения, которое возникает при движении на велосипеде. Мощность начала расти и в итоге достигла 89% от начального значения. Температура остановилась приблизительно на 40º C.

Для этого эксперимента была выбрана Dymotec6, так как в ней среди всех протестированных динамо-машин наилучшая механика. С ней ничего не случилось в течении двух часов при производстве 5 Вт энергии на скорости 50 км/час. Многие динамо-машины не выдерживают такую нагрузку. Из-за высокой внутренней температуры страдают подшипники, которые быстро изнашиваются. Если при вращении магнит приходит в соприкосновение со статором, то из-за трения резко увеличивается внутренняя температура, что приводит к оплавлению корпуса и заклиниванию ротора. На нашей установке это приведёт только к отсоединению мотора от динамо-машины, тогда как на реальном велосипеде переднее колесо может внезапно развалится вследствие разрушения валом ротора покрышки, обода или спиц. Поэтому лучше никогда не покупайте дешёвые динамо-машины.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов

Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15

1. С ответом

2. С отметкой о просмотре

Схемы с большой мощностью и хорошей производительностью на низкой скорости.

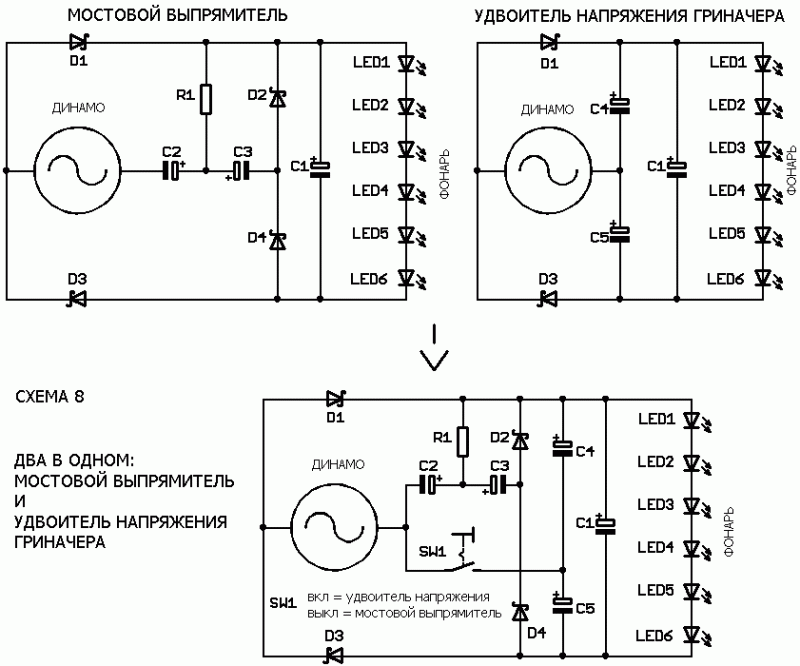

Схема 8 — добавляем удвоитель напряжения.

Схема 7, использующая много светодиодов, на низкой скорости выдаёт маленькую мощность, что видно на кривых мощности выше. Существует несколько способов решения данной проблемы:

1. Шунтировать несколько светодиодов, подключить конденсаторы и таким образом изменить схему с включением меньшего количества светодиодов, что улучшит её на низкой скорости.
2. Параллельная сборка скажем 6-ти светодиодной и 3-х светодиодной версий. Переключателем подбираем более подходящую. 6-ти светодиодная версия может давать узкий пучок дальнего света, 3-светодиодная — широкий пучок на низкой скорости.
3. Подключение мостового выпрямителя к удвоителю напряжения. Такая схема будет работать так, если бы она имела только половину светодиодов.

Первое решение нуждается в сложном переключении и неработоспособно при отключении хоть одного светодиода. Второе решение лучше первого, несложно в построении, но требует дополнительных светодиодов и оптики. Третье решение недорогое и простое, независимо от режима работают все светодиоды. Его и будем рассматривать далее.

Немного изменённая схема 7. Справа удвоитель напряжения Гриначера. Ниже представлена схема 8, включающая обе схемы. Два режима чередуем обычным переключателем.

Эта схема (без R1, C2, C3) пользуется популярностью в компьютерных блоках питания. Основное её предназначение — выбор режима 115/230 В.

Режимы не перекрывают друг друга и следовательно гарантируют хорошую производительность на низкой скорости. Схема 7 обоснована! Далее приведён список компонентов для различных конфигураций схемы 8.

	Бутылочная динамо-машина	Динамо-втулка
	3 светодиода	4 светодиода	3 светодиода	4 светодиода	6 светодиодов
Общая мощность	4.6 W	5.7 W	5.2 W	6.7 W	10.5 W
D1..D4	1N5818	1N5818	1N5818	1N5818	1N5818
C1	2200uF 16V	2200uF 16V	4700uF 16V	4700uF 16V	2200uF 25V
C2, C3	100uF 100V	47uF 100V	1000uF 63V	470uF 100V	220uF 100V
C4, C5	100uF 63V	47uF 63V	470uF 35V	470uF 35V	220uF 63V
R1	47K 0.25W	47K 0.25W	47K 0.25W	47K 0.25W	47K 0.25W
SW1	120VAC 2A	120VAC 2A	120VAC 2A	120VAC 2A	120VAC 2A
LED1	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED2	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED3	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED4	Не нужен	Мощный LED	Не нужен	Мощный LED	Мощный LED
LED5	Не нужен	Не нужен	Не нужен	Не нужен	Мощный LED
LED6	Не нужен	Не нужен	Не нужен	Не нужен	Мощный LED

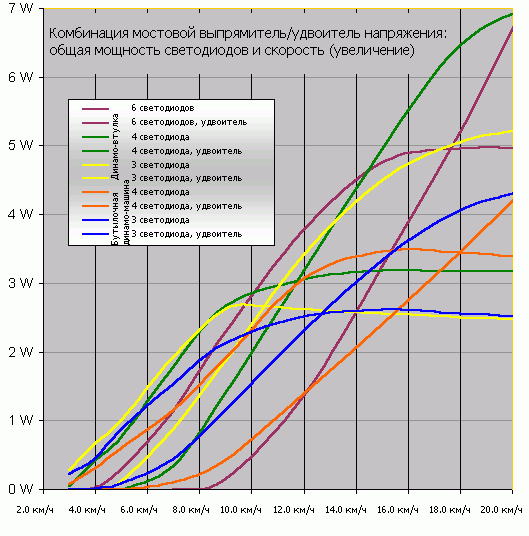

Рассмотрим кривые производительности. Нижняя кривая каждого цвета показывает мощность светодиодов в режиме удвоителя напряжения

Обратите внимание, что этот режим работает лучше только на низкой скорости, а выше определённой скорости выигрывает режим мостового выпрямителя. Второй график показывает момент, когда необходимо переключаться на другой режим

Давайте рассмотрим ещё один интересный вариант схемы 8:

Схема 9 — вариант схемы 8.

Схема выше имеет практически такую же мощность и почти те же самые компоненты что и схема 8. Главное отличие в переключателе: он не только выбирает режим низкой скорости (удвоитель) и режим высокой скорости (мостовой выпрямитель), но имеет положение ВЫКЛЮЧЕНО, которое используется при подаче питания от динамо-втулки. SW1 — это переключатель 1P2T с изолированным центральным положением. Эти переключатели широко доступны.

Другая особенность схемы 9 — задний фонарь. В отличие от схемы 8 светодиод 1 красный.

Схема 10 — ещё один вариант схемы 8.

	Бутылочная динамо-машина	Динамо-втулка
	3 светодиода	4 светодиода	3 светодиода	4 светодиода	6 светодиодов
Общая мощность	4.6 W	5.7 W	5.2 W	6.7 W	10.5 W
D1..D4	1N5818	1N5818	1N5818	1N5818	1N5818
C1	2200uF 16V	2200uF 16V	4700uF 16V	4700uF 16V	2200uF 25V
C2, C3	100uF 100V	47uF 100V	1000uF 63V	470uF 100V	220uF 100V
R1	47K 0.25W	47K 0.25W	47K 0.25W	47K 0.25W	47K 0.25W
SW1	120VAC 2A	120VAC 2A	120VAC 2A	120VAC 2A	120VAC 2A
LED1	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED2	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED3	Мощный LED	Мощный LED	Мощный LED	Мощный LED	Мощный LED
LED4	Не нужен	Мощный LED	Не нужен	Мощный LED	Мощный LED
LED5	Не нужен	Не нужен	Не нужен	Не нужен	Мощный LED
LED6	Не нужен	Не нужен	Не нужен	Не нужен	Мощный LED

В схеме 10 исключены два из четырёх конденсаторов, но вместо них добавлены сложные переключатели. Теперь не нужны большие конденсаторы в компактной схеме. Как и в схеме 9 для выключения света может использоваться переключатель с изолированной центральной позицией.

Схема 11 — учетверитель напряжения.

Если вы хотите серьёзно взяться за концепцию умножения напряжения, посмотрите мой черновик комбинированного удвоителя/учетверителя/мостового выпрямителя.

Пример использования в туризме зарядных устройств

Можно использовать для зарядки навигатора, телефона и фотокамеры много разных устройств. Ручные динамо-машины, солнечные батареи, PowerBank-и и динамо-втулки для велосипедов.

Последнее самое эффективное, но обо всем по порядку.

Ручные динамо-машины отпадают сразу, слишком много времени уходит на бесцельное верчение.

Если бы оно еще было беззвучным, то можно было бы совмещать с созерцанием на природу, слушаньем ручья, птиц, шелеста ветра. Но жужжание перебивает все окружающие звуки, и это морально очень утомляет.

Солнечная батарея достаточно хороша, но она идет в комплекте с PowerBank-ом, это первый минус. Второй, — она достаточно хрупкая, и её нужно размещать на самом верху сумки.

В велотуризме это не всегда идеальное место.

К сожалению, совсем исключить падения велосипеда невозможно, а первое же неудачное падение обязательно повредит солнечную батарею. Что собственно и происходит в велотуризме.

А маленькие, компактные PowerBank-и с солнечной панелью неэффективны, слишком мало можно получить электричества. Да и в пасмурный день КПД такого устройства падает.

Динамо-втулка для велосипедов тоже, к сожалению, не идеальное устройство. У нее есть один маленький недостаток. Примерно от 3 до 5 % энергии кручения уходит на создание электричества.

Если ехать по прямой дороге, или спускаться, то это не имеет значения. А если подниматься в затяжную горку, это может быть неприятным занятием.

Но есть простое и эффективное решение. На время преодоления холма или крутого подъема, временно отключать динамо-втулку.

Работая вхолостую, она не создает дополнительного сопротивления, но для велосипедиста эти 5% позволяют более комфортно преодолеть подъем.

Заряжая гаджеты таким образом, Вы не берёте с собой дополнительный балласт, втулка на колесе продолжает выполнять свою основную функцию, плюс еще и выполняет роль генератора энергии.

Методика тестирования динамо-втулок.

Для тестирования мы выбрали наиболее популярные модели динамо-втулок и бутылочный генератор Lightspin, которые были протестированы в Тюбингене в Германии на тестовом оборудовании фирмы Schmidt Maschinenbau.

Для испытаний были взяты три совершенно новых генератора из стандартного производственного цикла, которые тестировались в течение 15 минут. Затем был произведён замер их сопротивления без нагрузки и с фарой модели E6 фирмы Schmidt (лампочка Philips HPR64 на 3 Вт 6 В)

После этих предварительных тестов, лампочки той же модели с более высокой эффективностью/потерями не принимались во внимание как не подходящие, а «лампочки со средними показателями» были протестированы более детально

Динамо машина (Велогенератор). Виды и особенности. Работа

Генератором электрической энергии называется устройство, преобразующее химическую, механическую или тепловую энергию в электрический ток. Таким генератором, использующимся на велосипедах для питания задних фонарей и передней фары, является динамо-машина.

Недостатки

• Сложная настройка. Требуется тщательная настройка и регулировка соприкосновения с покрышкой колеса под определенным углом, давлением в шине, высотой. Если велосипед упадет, либо ослабнут фиксирующие винты, генератор может быть поврежден. Неправильно отрегулированное устройство генератора будет издавать много шума, создавать чрезмерное сопротивление, проскальзывать по колесу. Если винты крепления слишком ослабнут, то механизм может сдвинуться с места и попасть в спицы колеса, что приведет к поломке спиц и выходу колеса велосипеда из строя. Некоторые велогенераторы оснащены специальными петлями, предохраняющими их попадание в спицы.
• Для переключения требуется физическое усилие. Чтобы привести в действие генератор, необходимо переместить его корпус до соприкосновения с колесом. Втулочные генераторы могут включаться автоматически или с помощью электроники. Для этого не нужно прикладывать усилия.
• Повышенный шум. При эксплуатации слышен шум в виде жужжания, в то время как динамо-втулки не создают шума.
• Износ шины колеса. Для эксплуатации генератора требуется соприкосновение с шиной, в результате происходит трение и износ покрышки. Если сравнить с динамо-втулкой, то там трение с покрышкой отсутствует.
• Сопротивление движению. Бутылочная динамо-машина оказывает значительно больше сопротивление движению велосипеда, чем втулочная модель. Однако при правильной настройке сопротивление незначительное, а в отключенном виде отсутствует.
• Проскальзывание. При сырой дождливой погоде приводной ролик бутылочного генератора будет скользить по шине колеса, что уменьшает выработку электрического тока и снижает яркость света фары и заднего фонаря. Втулочные генераторы не требуют для работы хорошего сцепления с покрышкой, и не зависят от погоды и других неблагоприятных условий.

Динамо-втулка

Втулочная конструкция велогенератора разработана в Англии, а производится различными фирмами во многих странах. Мощность такой конструкции может достигать 3 ватт при напряжении 6 вольт.

Технологии их изготовления постоянно совершенствуются, размеры конструкции становятся меньше и мощнее.

Современные фары для велосипеда стали излучать более эффективный свет, так как применяются светодиоды и галогенные лампы.

Они функционируют за счет магнита, имеющего множество полюсов, и выполненного в виде кольца. Он находится в корпусе втулки и вращается вокруг неподвижного якоря с катушкой, зафиксированной на оси.

Сопротивление вращению такой конструкции очень незначительное.

Динамо-втулки вырабатывают переменный ток. На малых скоростях вырабатывается больше электричества, по сравнению с бутылочной моделью, за счет низкой частоты тока. Существуют схемы выпрямителей для динамо-машины. Они выполнены по простой схеме моста из четырех диодов.

Динамо-машина втулка вырабатывает низкое напряжение, поэтому при применении кремниевых диодов потери составляют значительную величину – 1,4 вольта. С германиевыми диодами потери снижаются, и составляют всего 0,4 вольта.

Принцип работы динамо-машины

Динамо-машина вырабатывает электрический ток с помощью эффекта электромагнитной индукции. Ротор вращается в магнитном поле, в результате чего в обмотке возникает электрический ток. Концы обмотки ротора подключены к коллектору, выполненному в виде колец. Через них с помощью прижимающихся щеток электрический ток поступает в сеть.

Ток в обмотке имеет максимальное значение, если ротор находится перпендикулярно по отношению к магнитным линиям.  Чем больше угол поворота обмотки, тем ток меньше. Вращение обмотки в магнитном поле изменяет направление тока за один оборот два раза. Поэтому ток называют переменным.

Подобный генератор для постоянного тока изготавливается на этом же принципе. Разница в некоторых деталях. Концы обмотки соединяют не с кольцами, а с полукольцами, которые изолированы друг от друга. При вращении обмотки щетка контактирует поочередно с каждым полукольцом. Поэтому ток, поступающий на щетки, будет иметь только одно направление и будет постоянным.

Итоги тестирования динамо-втулок и бутылочной динамо-машины.

Вырабатываемый динамо-втулками свет — это надежный источник энергии в большинстве случаев

Дополнительное сопротивление было нами измерено и несомненно его важность переоценена. Оно имеет самое большое значение (в процентном отношении выходной мощности) на низкой скорости

На высокой скорости и на подъемах дополнительное сопротивление по сравнению с общей мощностью требуемой для движения велосипеда становится незначительным.

Если вы не ограничены в деньгах, то модель динамо-втулки SON28 является лучшим выбором для большинства велосипедистов. Она совмещает высокую эффективность и качественную конструкцию. С 2002 года модели динамо-втулок SON содержат уплотнитель компенсации давления, который препятствует появлению проблем с велосипедом в дождливую холодную погоду. Без специального уплотнителя при охлаждении относительно большой внутренний объем воздуха динамо-втулки сжимается и тем самым способствует проникновению влаги.

Динамо-втулка Shimano DH-3N71 неплохой выбор, но по сравнению с её предшественницей DH-3N70 у неё немного хуже производительность. Обе модели значительно тяжелее и менее эффективны, чем динамо-втулки SON. Более дешёвая модель DH-3N30 предлагает лучшую производительность, но весит на 200 грамм больше, потому что имеет подшипники и уплотнитель более низкого качества, так что более высокая цена динамо-втулки фирмы Shimano вполне оправдана. Ожидаемый срок службы конусов подшипника в недорогих динамо-втулках фирмы Shimano моделей (HB-NX32, DH-3N30) равен примерно 5000 км. Это говорит, что модель DH-3N30 предлагает удивительно хорошую производительность за свою цену.

Если бы не проблемы проскальзывания в сырую погоду, Lightspin могла бы послужить хорошей альтернативой динамо-втулкам. Её небольшой вес (даже включая вес крепления на передней втулке) и отсутствие сопротивления в дневное время привлекают велосипедистов, редко совершающих поездки в тёмное время суток. Когда включается свет на велосипеде, то сопротивление Lightspin возрастает до значения, превышающее значение у модели SON28 и современных динамо-втулок фирмы Shimano. Сложно добиться и поддерживать правильное крепление бутылочных генераторов, так что при её эксплуатации сопротивление может очень сильно варьировать.

Для велосипедистов, участвующих в различного рода соревнованиях, использование модели SON20 или удивительно легкой SON-XS с ободом больших размеров уменьшает сопротивление как в дневное, так и в ночное время. Особенно на скоростях от 25 до 35 км/ч. К их недостаткам можно отнести уменьшение светового потока на низкой скорости.

Скорость	Полная мощность, развиваемая велосипедистом	Стандартная герметичная передняя втулка	SON28 (свет выключен)	Снижение скорости (свет выключен)	SON28 (свет включен)	Снижение скорости (свет включен)
10 км/час	15 Вт	0,1 Вт	+0,2 Вт (+1,3%)	-0,1 км/час	+3,3 Вт (+22%)	-1,6 км/час
20 км/час	50 Вт	0,2 Вт	+0,7 Вт (+1,4%)	-0,1 км/час	+5,3 Вт (+12%)	-1,1 км/час
30 км/час	130 Вт	0,3 Вт	+1,3 Вт (+1,0%)	-0,1 км/час	+6,7 Вт (+5,2%)	-0,7 км/час
50 км/час	500 Вт	0,5 Вт	+2,7 Вт (+0,5%)	-0,1 км/час	+9,0 Вт (+1,8%)	-0,36 км/час

Насколько сложнее крутить педали на велосипеде с динамо-втулкой? В сравнении с велосипедом без динамо-втулки, таблица показывает требуемую дополнительную мощность поддержания той же скорости, а также снижение скорости при той же мощности — на ровной дороге. Только включение ночного сопротивления (свет включён) на низкой и средней скоростях замедлит велосипедиста значительно. На высоких скоростях, добавленное сопротивление (свет включен) менее значимо. На подъёмах, сопротивление динамо-втулки в процентном отношении от общего сопротивления даже меньше. Например, подъём на 5% склон на 10 км/час требует около 140 Вт. В этом случае 3,3 Вт потребляемые SON28 (свет включен) замедляет велосипедиста всего на 0,2 км/час.
