Шторы с электроприводом: виды, плюсы и минусы, правила эксплуатации

Монтаж

Установить карниз с электроприводом сегодня не составит труда.

Перед приобретением карниза стоит пригласить специалиста, который точно замерит параметры оконных проемов и определит условия подведения электричества.

Что касается непосредственной установки электроуправляемой системы, то она крепится на потолок или стену, как и стандартные карнизы для штор.

При монтаже стоит уделить внимание соприкосновению с подоконниками и батареями. Также стоит уделить особое внимание домам, обстроенным арками, сложными нишами либо нестандартными оконными проемами

После установки и подключения системы стоит тщательно проверить работу электрокарниза. Он должен работать бесшумно, без задержек, рывков и пауз.

Электрокарнизы для штор призваны упросить нашу повседневную жизнь. Прогресс не стоит на месте, и если раньше такие конструкции были однотипными, то сегодня они уместны практически для любого помещения. Это красивые, элегантные и надежные изделия, которые не только дополнят стиль дома, но и произведут впечатление на гостей.

Установку и настройку системы стоит доверить профессионалу своего дела, что не только сэкономит ваше время, но и избавит от дальнейших неудобств в эксплуатации. Покупая устройства в специализированном магазине, консультанты не только помогут с выбором модели и мощности устройства, но и с цветовыми решениями и фасонами.

Теперь для создания комфортного потока света в помещении не нужно особых усилий, достаточно воспользоваться кнопкой дистанционного управления, и электроника сделает все за вас.

Процесс установки электрокарниза смотрите в следующем видео.

Управление

Сегодня на рынке много производителей рулонных штор, на которые можно ориентироваться:

• Somfy (Франция). Это самая популярная конструкция благодаря тому, что привод Somfy наиболее короткий по сравнению с другими производителями. Он идеально вписывается в круглый валик, поэтому применяется при создании конструкций с небольшой шириной. При этом системы могут объединяться в группы, возможно подключение пульта.
• Elero (Германия). Экономное расходование электроэнергии. При этом двигатель работает бесшумно. Существует возможность подключения радиоуправления.
• Nice (Италия). Очень недорогой вариант. Такую модель можно подключить практически к любой системе управления.

Рулонные шторы управляют двумя разными системами:

Стационарное. Такой вид управления выглядит как кнопка на стене возле окна. Проводка подключается к мотору. Механизм приводится в действие путем нажатия кнопки, которая вмонтирована в стену.

Полезные советы

Несколько советов специалистов для правильного монтажа штор с электроприводом:

Приобрести модуль Arduino. Работу прибора можно регулировать модулем после установки на нем специальной программы. Это особенно удобно при монтаже систем на 2 и более окон. Легкое нажатие на кнопки позволяет установить нужную скорость закрытия/открытия, поднятие штор полностью или частично, осуществлять прочие нужные манипуляции. Помимо этого модуль Arduino позволяет программировать дополнительные функции, например режим безопасности, который своевременно оповещает о сбоях в работе модуля.

Установка модуля Arduino

• Оставить функцию управления конструкцией жалюзи вручную. Это позволит при нарушении баланса выполнять синхронизацию работы системы или пользоваться шторами при отсоединении мотора, для его замены или ремонта.
• Необходимо беречь механическую часть штор от пыли и влаги, попадающих в помещение через окно или копоти и пара, для штор в кухне.
• Электропривод со временем требует ремонта, нельзя склеивать пластиковые боксы, где находятся движущиеся элементы. Для скрепления их между собой, нужно использовать скобы, которые можно удалить, при необходимости.

Уют в спальне для взрослых

Штора рулонная с электроприводом — это шаг к комфорту и уюту в любом доме. С электроприводом тратится значительно меньше сил и энергии, чем при открытии/закрытии штор руками.

Назначение и конструктивные особенности

В современных загородных домах и даже квартирах часто встречаются большие панорамные окна, эркеры, застекленные зимние сады высотой в два этажа и прочие нестандартные конструкции, требующие использования штор. Управлять ими, закрывая на ночь и открывая по утрам, вручную очень неудобно, особенно если изготовлены они из плотной тяжелой ткани или имеют сложный фасон.

В таких случаях спасают элитные карнизы для штор, позволяющие управлять шторами автоматически. Ещё 10-20 лет назад они были очень дорогими и редкими, позволить себе такие механизмы могли только люди состоятельные. А сегодня они довольно часто встречаются в самых обычных квартирах со стандартными окнами.

Как это выглядит

На первый взгляд электроуправляемые карнизы мало чем отличаются от обычных. Основной элемент конструкции – пустотелый направляющий профиль, в котором размещен стальной тросик либо цепочка, с помощью которых осуществляется движение штор в стороны или вверх. Они соединены с электродвигателем, расположенным сбоку от окна и питающимся от сети 220 В.

Схематичное изображение конструкции

Двигатель размещается ниже карниза и полностью скрывается шторами, работает бесшумно, поэтому о его существовании никто не догадается. Сам несущий профиль может быть окрашен в любой цвет, а по желанию заказчика и выполнен в определенном стиле, что позволяет хорошо вписать его в любой интерьер.

Часто электрокарнизы монтируют на потолок или стены в специальной нише либо закрывают широкой декоративной планкой-плинтусом

Особенности конструкции

Электрические карнизы для штор, вернее – их основная несущая часть (профиль), изготавливаются из алюминиевых сплавов, пластика или нержавеющей стали.

Материал выбирается в зависимости от длины и конфигурации изделия, веса штор.

• Нержавейка обойдется дороже, но обладает высокой грузоподъемностью и выдержит вес до 50-70 кг.
• Пластик и алюминий дешевле, но и не настолько прочны, поэтому используются для легких занавесей.

Возможна установка в ванных комнатах, душевых, на открытых террасах и т.д.

Существуют карнизы с электроприводом с разным принципом действия:

• Для раздвижных штор. Портьеры в зависимости от вашего желания могут сдвигаться в одну сторону, в центр или в разные стороны от окна;
• Для подъемных штор – французских, римских;

Фото римских штор, управляемых с помощью электропривода

• Для рулонных штор;
• Для японских панелей;
• Комбинированные.

Как правило, установка подобной конструкции планируется заранее – на этапе строительства или капитального ремонта дома, так как к ней необходимо подвести питание для электродвигателя. В крайнем случае, подключение к сети можно выполнить и с помощью вилки и розетки, но при этом страдает эстетическая составляющая проекта.

Количество двигателей на один карниз должно соответствовать количеству управляемых рядов. Если вам достаточно одного, чтобы открывать и закрывать ночные шторы, двигатель нужен один. Если же двигаться должен и тюль – два.

Большое значение имеет и способ управления.

Проводное управление подразумевает установку стационарного пульта-выключателя в удобном для заказчика месте.

Электрокарнизы управляются с помощью настенного пульта

• Беспроводное управление осуществляется посредством дистанционного пульта. Он может быть одно- или многоканальным, централизованным для нескольких карнизов в разных помещениях.
• Комбинированное – с выключателем и пультом одновременно.

Цена изделия зависит от множества факторов: материала профиля и его длины, количества управляемых рядов и, соответственно, двигателей, выбранного способа управления, стоимости монтажа и подключения к общедомовой системе управления и т.д.

Не стоит пытаться вешать электрокарниз своими руками, если у вас нет нужных знаний и опыта в этой сфере. Малейшая неточность может вызвать сбои в работе системы, которые со временем будут усугубляться и приведут к быстрой поломке. Если же вы купили готовое изделие и решили установить его самостоятельно, инструкция к нему должна выполняться безукоризненно. (См. также статью Как выбрать потолочные карнизы для штор: особенности.)

Как регулируется работа электрокарнизов?

Поистине, электрокарнизы — это универсальные и в то же время удобные системы. Существуют целые разновидности электрокарнизов. Самими распространёнными считают карнизы с раздвижной и подъёмной системой. За любым видом такого устройство не только легко ухаживать, но и им легко управлять.

Как осуществляется управление? В большинстве случаев управление карнизом происходит на расстоянии. Выбирая электрокарнизы, учитывайте такие факторы, как мощность и высоту установки штор и карнизов. Существуют карнизы с самой разной мощностью. Мощность рекомендуется подбирать в соответствии с конструкцией штор (в том числе и их веса). Если окна находятся слишком высоко или расположены в труднодоступном месте, специалисты вдвойне советуют приобретать электрокарнизы с автоматическим управлением.

Также не менее, важно учесть месторасположение окон в помещении. В случае, если одно или несколько окон находятся в углу, монтаж карнизов желательно осуществлять с участием гнутого профиля

Теперь настало время познакомиться с основными способами дистанционного управления электрокарнизами.

Методы управления электрическими карнизами

На самом деле, управлять электрокарнизами можно по-разному. Вот несколько доступных на сегодняшний день вариантов управления:

• С помощью настенного проводного выключателя. Функционирование электрокарнизов, а следовательно, и штор осуществляется с помощью нажатия кнопки проводного выключателя. Это занимает доли секунды. Однако, чтобы пользоваться таким способом, необходимо установить выключатель заранее, а также провести проводку.
• С помощью дистанционного радиопульта. Во втором случае работа электрокарниза полностью зависит от нажатия на кнопку радиопульта. Функционирование радиопульта немного отличается от работы обычного, например, телевизионного пульта. Для управления карнизом не нужно наводить пульт на эту конструкцию. Нажимать кнопки можно под любым углом и в любой стороне. Сигнал отлично доходит даже через бетонные стены.
• С помощью специальной системы. Система управления называется «умный дом». Она также удобна и проста в своём использовании. В этой интересной системе предусмотрено несколько вариантов управления. Например, управление по так называемой фазе и управление с помощью «сухого контакта».
• С помощью настенного радиовыключателя. Четвёртый способ имеет некие схожести с радиопультом. Так, у радиовыключателя наблюдается стационарный способ управления. Питание радиовыключателя осуществляется при помощи обычной круглой батарейки.

Карнизы с электроприводом

Карнизы могут управляться не только дистанционно, но и с участием специального электропривода. К выбору электропривода рекомендуется подходить индивидуально

Это означает принимать во внимание все условия дальнейшей эксплуатации электропривода и штор. Мощность электропривода должна полностью соответствовать тяжести полотна штор

Управление электрокарнизом с учётом электропривода обладает своими особенностями. Так, используются разные инструменты и подходы для регулирования работы электрокарниза с электроприводом. Такими помощниками нередко выступают:

• Смартфон или планшет. На такое электронное устройство необходимо заранее установить специальное приложение. Принцип действия приложения аналогичен принципу работы обычного пульта дистанционного управления.
• Станционный переключатель. Это устройство принято устанавливать в приемлемом и удобном для пользования месте (например, на столе или на стене).
• Простой пульт дистанционного управления. Простой пульт ду может успешно контролировать и следить за ежедневным функционированием электрокарнизов на определённом расстоянии (не более 200 метров).

Монтаж штор с электроприводом

Управление двумя жалюзи одновременно

Прежде, чем приступить к сборке жалюзи с электроприводом, стоит внимательно просмотреть видео. Здесь можно познакомиться не только с последовательностью монтажа готовых изделий, но и порядок, как изготовить электропривод для рулонных штор самому. Это поможет избежать неприятных последствий, из-за неправильной установки, и неоправданных расходов.

Устройство рольшторы

Инструкция установки готовых штор с электроприводом предлагает:

• Распаковать жалюзи, разрезав аккуратно, чтобы не поцарапать изделие, упаковочный рукав.
• Приложить изделие с кронштейнами для его крепления, к месту монтажа и выполнить разметку предполагаемых точек фиксации кронштейнов.
• Сверлится отверстие для одного кронштейна, расположенного со стороны электропривода. Вставляются, при необходимости, дюбели. Кронштейн прикручивается шурупами.
• В кронштейн вставляется верхняя труба стороной, где расположен электропривод, и выравнивается по горизонтали.
• Вставляется второй кронштейн в трубу и размечается место его установки. При этом необходимо обеспечить плотное прилегание кронштейнов к трубе.
• Труба снимается.
• Сверлятся отверстия для фиксации второго кронштейна, расположенного со стороны гильзы, вставляются дюбели, при необходимости.
• Не до конца прикручивается верхняя часть кронштейна одним шурупом.
• В первый кронштейн вставляется верхняя труба стороной, где находится электропривод.
• Вставляется гильза на противоположном конце трубы в другой кронштейн, немного повернув его относительно трубы.
• Прикручивается шурупом нижняя часть кронштейна.

Самостоятельное изготовление конструкции

Порядок проведения работ заключается в следующем:

Определяются размеры будущих штор и изготавливаются заготовки. Для этого:

1. Замеряется оконная рама — длина будущих штор должна совпадать с ее размерами. При этом шторы могут быть больших размеров. Но не более 12 см.
2. С шириной рамы должна совпадать ширина жалюзи. А 2 см нужно оставить на приступы.
3. Раскрой материала выполняется на двух выкройках: одна из них будет лицевой стороной; другая — изнанкой.
4. Выкройки складываются внутрь лицевой стороной и сшиваются. Получившаяся заготовка выворачивается. В мешочке зашивается оставшееся отверстие.

1. Материал для штор стелется изнанкой вверх.
2. В верхней части материала делается отступ минимум 5 см.
3. Укладывается заранее подготовленный брус.
4. К нему плотно степлером крепится материал.
5. Необходимо, чтобы рейка натягивала штору, для чего выполняется небольшой карман: материал нужно завернуть на 3 см; в образовавшийся карман продевается брус.

Электропривод приобретается в магазине или собирается своими руками. Для этого потребуются: удлинитель для бит, отвертка электрическая, питающаяся от трех батареек.

1. Отсоединяется батарейный отсек.
2. Удлиняются провода питания на 2 или 2,5 метра.
3. Дорабатываются редуктор и электродвигатель. Это необходимо для установки электропривода в ограниченном пространстве. Доработка заключается в уменьшении корпуса механизма.

Схема сборки рулонной шторы с электроприводом

Привод присоединяется к жалюзи. Удлинитель крепления бит предусматривается в специальном сальнике. Снимается штатная заглушка. В торце корпуса намотки устанавливается, достаточно плотно, сальник.

К раме крепится специальная скоба, для фиксации устройства. Установка шторы выполняется после монтажа двигателя, в горизонтальном положении. На блоке питания смонтирован реверсивный выключатель, который осуществляет управление работой собранной конструкции.

В пластиковую коробку ставится двигатель. Проводится кабель. Устанавливаются кнопки для управления конструкцией.

Где использовать?

Сегодня человек старается максимально упросить себе повседневную жизнь и, несомненно, электрические карнизы делают управление шторами гораздо комфортнее. Но стоит разобраться, где такая система будет к месту, а в каких случаях необходимо отказаться от этой покупки.

Электрические карнизы идеально впишутся:

• в комнаты с большими оконными проемами в общественных заведеняих (музеи, торжественные залы);
• помещения, оконные проемы в которых находятся на высоте либо с перекрытым свободным доступом;
• торговые помещения, а также места, предназначенные для общественного питания в современном стиле, оборудованные большими просторными окнами;
• частные дома либо особняки с высокими потолками;
• помещения, оборудованные шторами из тяжелых плотных тканей.

В тоже время не стоит устанавливать карнизы с электроуправлением в стандартных небольших квартирах или небольших домах со стандартными оконными проемами, поскольку это принесет лишь неудобство использования. В таких случаях лучше установить обычные карнизы и вручную управлять шторами.

Причины установки рольштор

Приобретая шторы рулонные с электроприводом, можно:

• Управлять роллетом нажатием кнопки, расположенной на настенном блоке или на дистанционном пульте.
• При монтаже в одном помещении нескольких систем рулонных штор, устроить синхронизацию и централизованный процесс управления.
• Использовать таймер. В этом случае рольшторы можно настроить на защиту помещения от перегрева, при попадании в него солнечных лучей.

Установка таймера для рольшторы

Регулировать освещенность и экономить электроэнергию, при ярком освещении улицы.

Рулонная штора с электроприводом от обычной рулонной шторы по своей конструкции, принципиально не отличается. Электропривод не нарушает внешний вид изделия и его дизайн.

Особенности автоматических штор и их виды

Управление занавесями

Рулонные жалюзи устанавливаются в комнатах небольших размеров и в просторных помещениях частных домов, что особенно удобно, когда нет необходимости тратить время для ручной регулировки множества систем. После программирования устройством можно управлять в комплексе всеми окнами или каждым отдельно.

Такие конструкции с электроприводом имеют еще несколько преимуществ:

• Воздействие на полотно, при управлении им с одной и той же силой, уменьшает износ материала и крепежных элементов.
• Цена установки системы не слишком высока, особенно при самостоятельном проведении ее.
• Часто такой вариант является единственно возможным для управления солнцезащитными фильтрами, смонтированными в труднодоступных местах: потолочных или мансардных окнах.
• Масса рулонных штор, закрывающих габаритные окна, достаточно большая. Ручная регулировка быстро утомляет, лучше изначально приобретать конструкцию с электроприводом.
• Для поворотно — откидных пластиковых окон специально разработана миникассетная система.
• Короб и направляющие конструкции окрашиваются или изготавливаются из ламинированного алюминия.
• Отсутствуют цепи управления и другие лишние детали.
• Легкий монтаж, без сверления рамы.
• Встроенный электромотор работает от напряжения 12В. Это надежный механизм с литиевым аккумулятором.
• За 5-6 часов осуществляется полная зарядка аккумулятора от сети 220В АС.
• Современный многоканальный пульт управления.

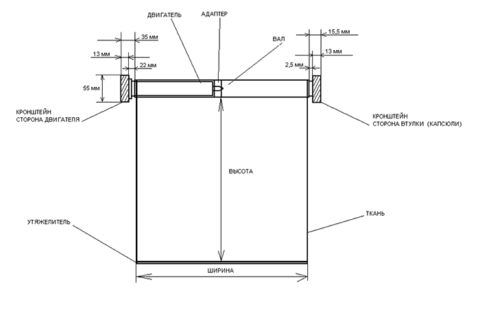

Схема устройства рулонных штор с электроприводом

Автоматическими рулонными шторами можно управлять двумя способами. Их особенности представлены  в таблице:

Тип управления	Особенности
Дистанционный	Управление шторами выполняется через специально запрограммированный пульт. На нем можно поместить таймер, дающий пульту команды в конкретное время. Система работает по принципу, как и будильник.
Стационарный	Для закрытия/открытия штор достаточно нажать на кнопку, установленную рядом с окном, как на фото.

Изготавливаются и очень дорогие модели рольштор с фотоэлементами, которые очень чутко реагируют на искусственное или естественное освещение, опускаясь или поднимаясь в нужный момент.

Принцип работы и способы управления рулонными шторами с электроприводом

Все заявленные функции автоматических штор, выполняет специальный двигатель. Он приводит в движение трубу, которая служит для накручивания на нее полотна штор.

Электропривод рулонной шторы на 220в

Выпускаются модели, где мотор устанавливается от рулона справа или слева, это избавляет от части технических рисков.

Установка мотора

При нажатии на стационарную кнопку или на пульте управления, запускается мотор. Это провоцирует наматывание на трубу шторы, или опускание полотнища.

Управление шторой от стационарного пульта

Наиболее популярные пульты управления рулонными шторами с электроприводом, представлены в таблице:

Марка пульта	Особенности
Пульт ДУ SMART	Работает в паре с чипом, встроенным в устройстве. Может передавать сигнал сквозь стены, работает на расстоянии в радиусе 35 метров. Имеет сенсорный экран.
Радиопульт Ergonomic	Устройство имеет традиционные кнопки. На жалюзи сигнал передается посредством радиоканалов, которых может быть от 1 до 15, что зависит от модели радиопульта.
Радиовыключатель для жалюзи	Рулонные шторы срабатывают при нажатии на такой выключатель. В этом случае не требуется проводка — автоматика жалюзи срабатывает на расстоянии.
Проводной тумблер	Это классический вариант для работы жалюзи.

Вывод питания

Главная проблема, с которой сталкиваются желающие установить шторы на автоматике – это организация отдельной линии. Провод питания следует разместить максимально близко от места расположения привода. Многие пользователи, которые решаются сделать вывод самостоятельно, совершают распространённую ошибку, размещая прокладку с другой стороны.

Установка и настройка трансформатора не нужна. За счёт незначительного энергопотребления система не будет перезагружать проводку. Питание, необходимое для работы системы, имеет обычные параметры: частота – 50 Герц, напряжение – 220 Вольт. За счёт низкой мощности автоматического карниза линию часто подводят к обычному выключателю.
