Гильзы для соединения проводов

Видео по теме

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

• Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
• Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
• Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
• Нож для зачистки витой пары.
• И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

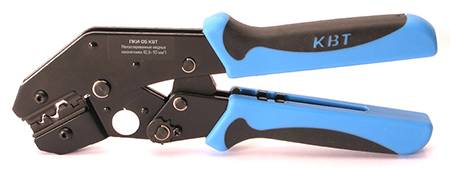

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника. Зачистка проводов

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;

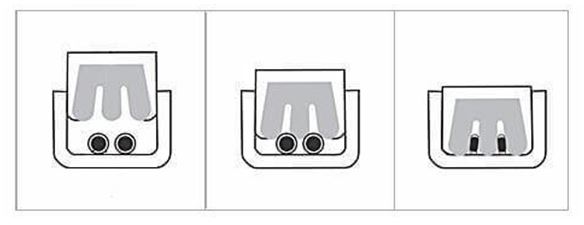

• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

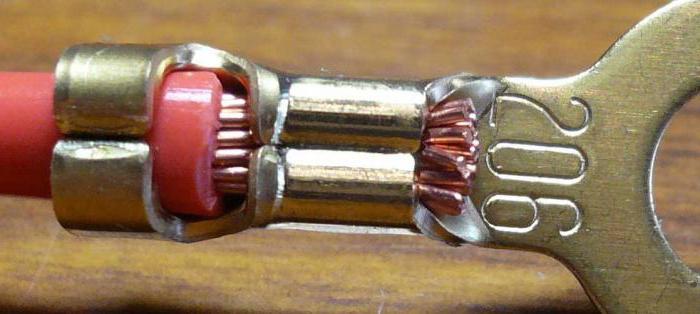

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Порядок выполнения опрессовки проводов

Опрессовка проводов выполняется в определенном порядке:

Конец проводника обрезается резаком, как можно более точно. В этом случае гильза наденется легко, без замятия отдельных проводков.
Сам провод отмечается на нужную длину и частично оголяется по длине гильзы

Все операции должны выполняться очень осторожно, чтобы не повредить проводки. При повреждение контакт значительно ухудшится и эффект от такого соединения будет существенно снижен

Запрещается скручивать провода перед надеванием их на гильзу, поскольку наиболее качественный обжим происходит при параллельном расположении проводков, что увеличивает их контакт между собой. Скрученные провода пересекаются, придавливаются в местах обжима и деформируются.
Гильза аккуратно надевается на оголенную часть проводника, при этом ее можно немного покрутить.
Остается только вставить гильзу в соответствующий зажим и обжать.

Использование гильзования рекомендуется в электрооборудовании, работающем с большими токами. В некоторых случаях сечение провода не позволяет использовать другой вид соединений. Иногда просто отсутствует свободное место в распределительной коробке, и провода приходится соединять за ее пределами. Все эти проблемы легко решаются путем опрессовки различными типами гильз.

Опрессовка проводов с помощью гильз

December 28, 2016

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов — около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм2. Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

• ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
• ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

• гидравлические, монтажные и обжимные пресс клещи разных модификаций;
• гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

• для снятия изоляции с жилы;
• для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

• инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
• инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Типы гильз для опрессовки

Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.

Эти изделия представлены в двух видах и маркируются следующим образом:

• ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
• ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.

Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием. Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.

Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.

Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.

После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.

Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.

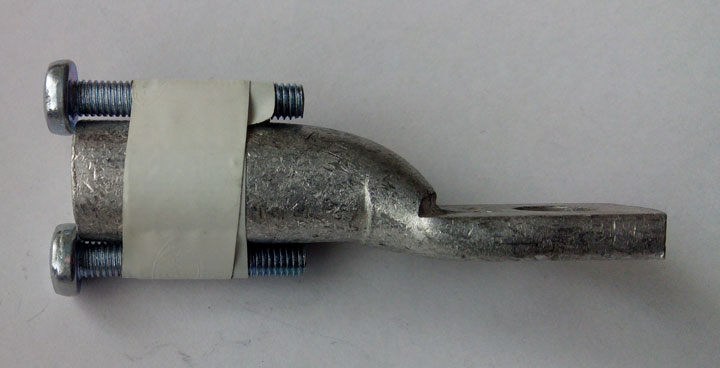

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Различие соединительных трубок по материалу

Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например, алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.

Медные гильзы

Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.

Луженые гильзы

Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.

Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.

Трубки для соединения жил из разнородных металлов

Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.

Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.

Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.

Изолированные трубки

Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.

Что такое опрессовка проводов гильзами

Опрессовка – это распространенная процедура в электрике, особенность ее заключается в соединении электропроводки специальными гильзами. В качестве соединительного механизма используется соединительная трубка, изготовленная из металла. Для опрессовки проводов их жилы заводят гильзу. Обжимая трубку с внутри находящимися проводами, удается достигнуть надежного соединения. В домашних условиях обжим делают при помощи пассатижей, но предпочтительнее использовать специальный инструмент – пресс-клещи.

В двух или трех местах гильзу сжимают, а опрессованное место изолируют, используя изоляционную ПВХ ленту или термоусадочную трубку. Порой для соединения элементов применяют изолированные соединительные гильзы, в этом случае нет необходимости повторно обрабатывать участок электропроводки.

Соединение проводов гильзами необходимо осуществлять в следующих случаях:

• Нужно соединить провода с большой площадью сечения.
• Отсутствует возможность применения альтернативных способов соединения провода. Например, проведение проводки внутри распределительной коробки, где на большой высоте плохая видимость или не получается разместить клеммную колодку.
• Нужно соединить провода в линиях с высокой нагрузкой.

Гильза обжимная для проводов имеет свои достоинства и недостатки. Первые преобладают:

Обжимной инструмент оснащен удобной рабочей зоной. Такой принцип работы позволяет выполнять поставленные задачи в ограниченном пространстве, например, в распределительных коробках или подрозетнике. Внутри подрозетника обжим контактов проводки позволяет до абсолютного минимума укорачивать провода.
Для сжатия используемой трубки применяют обжимные пресс-клещи. В отличие от аналогов этот инструмент для работы не требует подключения к электроэнергии, относится к группе ручных. Если электроэнергия еще не подключена, опрессовка является единственным надежным способом соединения проводов.
Для проведения пайки или сварки необходимо обладать определенными знаниями и навыками. Справиться с опрессовкой сможет любой человек после первого пробного раза

Важно при этом иметь пресс-клещи и расходный материал, на крайний случай обязательно должны быть пассатижи.

Из недостатков выделяют следующие:

• Необходимость постоянно иметь в наличии и регулярно пополнять запасы гильз разных типоразмеров.
• Соединению свойственны немалые габариты, что порой усложняет реализацию некоторых задач.

Также стоит упомянуть об ощутимых затратах на расходные материалы.

Почему опрессовка – это надежно?

Соединение проводов опрессовкой – максимально крепкий способ соединения. Такой надежности не может обеспечить ни один существующий вариант крепления. Для того чтобы получить качественное соединение, должна обеспечиваться достаточная площадь контакта и прочность. Популярная у домашних мастеров скрутка двух проводников не дает ни того, ни другого. При скрутке проводники часто окисляются (даже при наличии изоленты). А это не очень хорошо сказывается на электрическом контакте. Применение изолирующих зажимов или СИЗ позволяет улучшить некоторые характеристики прочности для простой скрутки.

Смотреть галерею

Однако стопроцентной гарантии надежности такого соединения здесь тоже нет. Клеммники – это идеальное решение, но вот в случае с большой силой тока они не подходят. Хорошего контакта можно долбиться при помощи пайки. Здесь и прочность, и отличный контакт. Но есть минусы такого соединения. Припой может греться, если через проводники проходит большой ток. Также паять провода не всегда удобно и безопасно.

Идеального контакта можно добиться при помощи сварки. Однако инструменты для создания такого соединения довольно дорогие и доступны далеко не всем. Также работа с этими приспособлениями требует определенных навыков. Опрессовка проводов позволяет получить идеальный электрический контакт, а само соединение будет максимально надежным с точки зрения прочности. Разорвать подобный крепеж весьма трудно.

Рекомендации по проведению опрессовки

Если возникают сложности при подборе идеально подходящей под провода гильзы по размерам, лучше остановить выбор на трубке, немного большей нужного. Пустоту в этом случае можно заполнить нарезкой оголенного провода с немного меньшей длиной, чем у гильзы. Уплотнение таким способом повысит качество опрессовки.

При изолировании места стыка соединительная лента должна выходить за срезы гильзы не менее чем на 10 мм. Если между собой соединяются многожильные провода либо необходимо сращивание разного их числа по обеим сторонам, то правильным решением станут соединительные гильзы изолированного типа.

В заключение отметим, что опрессовка как процесс не представляет собой ничего сложного, если действовать последовательно, использовать специальный инструмент и подходящие гильзы. Так или иначе, но нужно помнить о том, что речь идет о неразъёмном соединении, поэтому потребуется схема электропроводки. Имея под рукой план, можно будет избежать ошибок во время проведения работ.

{SOURCE}

В чём суть метода?

Опрессовкой называют способ соединения проводов с помощью специальных гильз. Внешне они похожи на обыкновенные трубки и выполняют функцию соединительного механизма.

Жилы проводов, которые подлежат соединению, заводят в трубку с двух противоположных концов, обжимают пресс-клещами и получают в результате прочный и надёжный электрический узел. Трубка сжимается в двух или трёх местах, в зависимости от её длины и сечения коммутируемых проводников. Соединяемые жилы и гильза совместно подвергаются деформации. В этот момент происходит сжим и сдавливание трубкой токопроводящих поверхностей проводников. За счёт этого жилы взаимно сцепляются, что даёт надёжный электрический контакт.

Затем место соединения изолируется.

Чаще всего этот метод используют в ситуациях, когда нет возможности применить другой вид соединения. Например, для сварки обязательно необходимо присутствие электричества, чтобы можно было подключать сварочный аппарат. При работах в маленькой распределительной коробке неудобно располагать болтовое соединение, зажим «орех» или клеммную колодку. Да и с паяльником дотягиваться под потолок к распредкоробке тоже не очень удобно. Вот в таких случаях и выручает обжимка проводов с помощью гильз.

Метод опрессовки наиболее востребован:

• если необходимо соединить провода в электролиниях с высокой токовой нагрузкой;
• для коммутации многожильных проводников;
• при необходимости соединения проводов большого сечения.
