Наконечники для проводов под опрессовку: безопасное соединение кабелей

Как оконцевать провод без наконечника

Применение наконечников — это удобный способ оконцовки провода. Однако они не всегда есть под рукой. В таком случае оконцовка кабеля производится без наконечников. Зачищенную от изоляции и грязи токоведущую жилу вручную сгибают в форме кольца (ушка) под болт. Для формовки соединения следует применять длинногубцы с округлой внешней стороной. Полученное соединение менее надежно, чем наконечник заводского исполнения.

Если провод медный, то ушко под болт можно залудить припоем. Загибать кольцо необходимо по направлению закручивания винта, чтобы в процессе затяжки ушко закручивалось вокруг болта, а не наоборот.

Дополнительная информация. Современный алюминиевый провод не отличается пластичностью. Его жилы более хрупкие, чем у медного кабеля. Это следует помнить при оконцевании и формовке соединительных колец. Алюминиевый провод нужно гнуть минимальное количество раз.

Для чего нужны наконечники для проводов

При использовании гибких многожильных или многопроволочных проводов или кабелей сделать соединение непросто. Например, надо вставить многожильный провод в винтовой зажим. Как ни старайся, часть проводков вылазит из-под винта. Удача, если есть прижимная пластина — с ней проще. Но даже если удастся заправить все проводки, под давлением винта со временем некоторые  могут обломиться. Даже не так. Они обязательно обломаются. Площадь контакта при этом уменьшится. Ни к чему хорошему это не приведет.

Один из примеров того для чего нужны наконечники на гибкие провода

Электрики старой школы для решения проблемы используют лужение. Провода обрабатываются канифолью и заливаются припоем. Вроде, хороший способ. Все провода «держатся» в кучке, имеют хороший контакт. Но припой имеет низкую температуру плавления, при нагреве он растекается и это может стать причиной повреждения. А греться соединение может сильно. Так что лужение тоже не самый лучший вариант.

Для решения проблемы используют наконечники для проводов. Их делают из хорошо проводящих ток металлов — меди и алюминия, реже — из латуни. Держатся кабельные наконечники за счет силы упругости. Их делают немного больше по размеру чем кабель/провод, а потом обжимают. Процесс называют  «оконечивание» или «обжим». Любой гибкий провод с наконечником на конце намного проще соединять. Надо только подобрать тип наконечника. Его подбирают под тип крепежа.

Пайка наконечников

Некоторые наконечники подразумевают крепеж с помощью пайки. Как правило, эти модели выпускаются в луженом исполнении. Если наконечник рассчитан на малое сечение до 10 кв. мм, то его получится припаять при помощи обычного паяльника. Если же трубка большая, то следует воспользоваться газовой горелкой. При этом сам проводник предварительно зачищается и залуживается оловянно-свинцовым припоем. Метод подходит только для медных наконечников и кабелей. По качеству такое соединение уступает разве что сварке.

Надежное подключение кабеля требует оконцевания его жил. Для проводов большого сечения следует применять наконечники. Тонкие можно оконцевать и без них. Для этого достаточно сделать аккуратное кольцо с помощью длинногубцев или пассатижей.

Наконечник подбирается с учетом материала и сечения токоведущей жилы. Для качественного оконцевания желательно использовать специальный пресс или монтажные клещи. При их отсутствии или малом объеме работ допустимо прибегнуть к пайке наконечника.

Маркировка и расшифровка

Промышленность выпускает большое количество всевозможных наконечников, которые различаются по конструкции и материалам.

Вариант цветной маркировки

Существует специальная маркировочная система, позволяющая различать материал и использовать его по назначению. Вот расшифровка некоторых обозначений:

• А – гильза выполнена из алюминия;
• Л – применяется латунь;
• М – в основе изделия медь;
• Т – элемент сделан из металла трубчатого сечения;
• У – соединитель выполнен в форме угла.

Встречается и обозначение в виде буквы О, которое указывает на наличие смотрового окошка, через которое можно убедиться, что кабели правильно располагаются во втулке внутри.

Если маркировка ТМЛ (О), то она обозначает луженую трубчатую медь с окошком для проверки. НШВИ – обозначает штыревой втулочный наконечник, а НКИ – кольцевой. При этом цифры обозначают площадь сечения или диаметры стержня. Чтобы облегчить поиск подходящих соединителей, например, НШВИ или КВТ, можно воспользоваться специальным каталогом или таблицами.

После буквенных обозначений в маркировке обычно идут цифровые, которые содержат информацию о:

1. номинальном сечении;
2. диаметре контактного стержня;
3. внутреннем диаметре хвостовика.

Например, изделие имеет маркировку ТМЛ (О). Это означает, что этот оконцеватель провода изготовлен из медной трубки и залужен. Его отличительной особенностью является наличие небольшого отверстия — смотрового окна, с помощью которого можно убедиться, правильно ли для опрессовки вставлен провод.

Такие контакты используются в основном на производстве, поэтому об их существовании известно не всем электрикам.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

• ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд;
• ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²;
• гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче;
• для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²;
• гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.
Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу

Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет.
2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Основные правила опрессовки

Руководствуйтесь несколькими правилами, которые упростят процесс опрессовки и повысят качество конечного результата при работе с кабельными наконечниками или гильзами:

• наконечник должен быть подобран технически грамотно, с учетом всех нюансов;
• не спеша зачистите жилы, удалив все следы изоляции;
• выполняя работы, используйте только качественный инструмент;
• найдите матрицу, которая подходит для опрессовки;
• четко соблюдайте последовательность обжима кабеля.

Применяя инструмент, убедитесь в том, что вы правильно установили размеры отверстия, иначе можно повредить соединительные компоненты.

Штыревые изделия НШВИ

Штыревые втулочные наконечники (сокращенно – НШВИ) производятся из специальной электролитической меди, тыльная часть которой защищена изоляционным слоем. Материал обязательно обрабатывается гальваническим лужением. В бытовой и промышленной сферах НШВИ применяются для опрессовки кабеля сечением 0,2 кв. мм и выше.

Обратите внимание! Помимо буквенной маркировки для обозначения диаметра гильзы используется еще и цветная

Нюансы работы с НШВИ

НШВИ идеально подходят для опрессовки многожильного провода, но будут неуместны при работе с кабелем, состоящим из одной жилы. Процесс опрессовки осуществляется следующим образом:

1. Выберите сечение провода и кабельный наконечник нужной марки. Убедитесь в том, что жилы просовываются внутрь изделия со стороны «юбки».
2. Выбирая данный компонент, сделайте определенный запас. Например, провод, сечение которого составляет 1,25 кв. мм, должен опрессовываться наконечником с сечением 1,5 кв. мм и выше при размере «юбки» не более 2,5 кв. мм.

Необходимые инструменты

В процессе оконцовки одно- или многожильного кабеля используется специальный инструмент, позволяющий добиться нужного усилия и обеспечивающий надежность результата. Вы должны иметь под рукой:

• пресс-клещи ПК2 и ПК2М подходят для опрессовки проводов, сечение жил которых не превышает 10 кв. мм;
• ПК1 и ПК1М – инструмент с повышенной мощностью по сравнению с ручными клещами;
• гидравлические клещи, как и ПК2, могут применяться для кабеля сечением не более 10 кв. мм;
• на промышленных предприятиях применяют ручные прессы, подходящие для кабеля сечением до 250 кв. мм;
• для жил, общее сечение которых еще больше, используется гидравлический пресс, оснащенный электрическим приводом.

Наличие храпового механизма в пресс-клещах повышает надежность выполнения работ: до их окончания инструмент не разожмется.

Гильзы для проводов под опрессовку

Далеко не всегда уместно использование стандартных кабельных наконечников, поэтому вместо опрессовки может выполняться оконцовка гильзами. Под медные кабели используют гильзы ГМЛ (медные луженые), под алюминиевые – ГАО (закрытая гильза из алюминия). Когда соединяются два элемента из разных материалов, то берется гильза, созданная из сплава алюминия и меди.

Подготовка к опрессовке

Перед тем как вставить жилу внутрь наконечника, нужно выполнить тщательную подготовку:

1. Удалите изоляцию с конца провода нужной длины (для этого воспользуйтесь специальным инструментом, позволяющим избежать повреждения жилы).
2. Вручную скрутите все жилы и затолкайте внутрь наконечника со стороны «юбки».

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Меры безопасности

Такой тип соединения требует к себе выполнения определенных мер безопасности, среди которых можно выделить следующие:

• Металл гильзы обязательно должен быть такой же, как металл проводников;
• Нельзя укорачивать гильзы, если они большие с завода. Многие электрики просто отпиливают ненужные на их взгляд части ножовкой, чего делать не рекомендуется из-за снижения надежности контактного соединения;
• Выполнение работы должно производиться только с использованием специального инструментария. Простые кусачки или клещи для этого не подойдут, так как есть риск получить травму и ненадежное соединение;
• Выбор гильзы должен основываться на следующем: ее внутренний диаметр должен быть максимально таким же, как и диаметр обжимаемого кабеля.

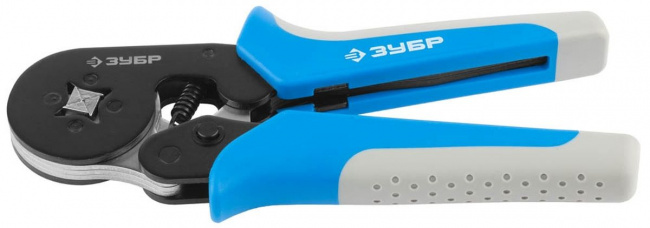

Кримпер универсальный Зубр с матрицей

Таким образом, нет ничего сложно в том, чтобы обжимать даже многожильные кабеля с помощью кабельного гильзования. Несмотря на это, необходимо соблюдать некоторые нюансы: выполнять обжим только специальным инструментом и выполнять подключение только после качественного соединения.

Как опрессовать втулочные наконечники НШВИ?

Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.

Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.

При обжатии применяются специальные клещи, о которых упоминалось выше

В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего

Чтобы избежать ошибок, последовательность должна быть такой:

Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента

Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.

Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.

Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.

В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?

К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.

Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.

Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

• Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
• Люфт может быть, и он допустим, но он должен быть минимальным.
• Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Правильный подбор для опрессовки

Перед любыми опрессовочными работами выполняется качественный подбор наконечников

Здесь важно учитывать как толщину гильзы или диаметр входной втулки, так и материал изготовления

Обратите внимание! При выборе диаметра входного отверстия следует ориентироваться на диаметр уже очищенного от изоляции провода. Он должен совпадать с хвостовой частью изделия

Если был выбран алюминиевый наконечник, то его сечение должно быть идентичным проводу. В случае с применением медных изделий могут возникнуть некоторые трудности, поэтому лучше всего поступить так:

1. Искать подходящее решение в таблицах ГОСТ, но вы должны будете разбираться в классах гибкости жил.
2. Вручную измерить диаметр при помощи специального инструмента – штангенциркуля. Далее полученный результат сравнивается с сечением внутреннего отверстия, которое измеряется тем же прибором.

Важно, чтобы материалы, из которых изготовлены наконечники и жилы, были идентичными, поскольку при взаимодействии меди с алюминием без использования защитных реакций возникнут коррозийные процессы. Это приведет к окислению и последующему замыканию проводки, что не сулит ничего хорошего
