Прозвонка проводов и кабелей

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы — к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Прозвонка телефонной трубкой

Самостоятельный прозвон

Телефонный кабель лучше всего прозвонить при помощи трубки аппарата. Этот способ отличает простота и мобильность.

1. Приглашается помощник.
2. Определяется общая жила. Она может быть любой. Относительно выбранной жилы прозваниваются другие. Выбранная должна быть прозвонена изначально.
3. Первый зажим основной трубки подсоединяется к основной жиле. Второй — к другой.
4. Первый зажим вспомогательной трубки присоединяется к основной жиле с противоположной стороны кабеля.
5. Второй переключается поочередно по другим. Нужно найти ту, к которой подключился помощник.
6. При подключении к искомой жиле будет слышен треск, обозначающий возникновение замкнутой цепи.
7. С помощником обговаривается способ маркировки обнаруженной жилы. Заранее заготовленные бирки надеваются на прозванивый тип жилы с двух сторон.
8. Процесс повторяется по каждому следующему проводу.
9. В случае отсутствия обрыва жилы вставляются в клеммник.

Телефон тоже можно прозванивать

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

• перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
• подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;

Как подключать щупы

• включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
• закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
• взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
• в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

Схема устройства с лампочкой

• классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
• обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
• пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Проверка изоляции

Для тестирования изоляции мегаомметром или мультиметром принцип прозвонки такой же, как при поиске электрической связи между жилами кабеля.

Алгоритм тестирования следующий:

• устанавливаем на приборе максимальный диапазон — 2000 кОм;
• подсоединяем щупы к проводам и смотрим, что показывает дисплей прибора. Учитывая, что провода обладают определенной емкостью, пока она не зарядится, показания могут изменяться. Через несколько секунд табло прибора может отображать следующие значения:
• единица, это говорит о том, что изоляция между проводами в норме;
• ноль – между жилами короткое замыкание;
• какие-то средние показания, это может быть вызвано как «утечкой» в изоляции, так и электромагнитными помехами. Для установления причины следует переключить прибор на максимальный диапазон 200 кОм. При неисправной изоляции на табло отобразятся стабильные показания, если они будут меняться, то можно с уверенностью говорить об электромагнитных помехах.

Внимание! Перед проверкой изоляции электропроводки ее необходимо обесточить. Второй важный момент – проводя измерения, не прикасайтесь к щупам руками, этим можно внести погрешности

Видео: Прозвонка провода — проверка целостности.

Рекомендации

Если говорить о рекомендациях к прозвонке проводов мультиметром, то следует сказать, что в первую очередь, мультиметр должен быть настроен на правильный режим измерений. Большинство случаев получения неверных данных замеров и выхода из строя мультиметра обусловлены именно неправильной настройкой прибора

Так что этому моменту необходимо уделять особое внимание

Еще один важный аспект, который также следует проверять перед началом проведения прозвонки кабелей, – исправность щупов тестера. Дело в том, что в них могут образовываться внутренние переломы и повреждения, которые внешне не видны. А это чревато неправильной работой устройства и получением неправильных результатов измерений. Поэтому до начала проведения работ следует проводить визуальный осмотр щупов на предмет поломок и просто иметь на всякий случай запасной комплект.

Часто пользователи не могут прозвонить провода по причине того, что модель тестера, которую они используют, такой возможности просто не предусматривает. Например, крайне популярная модель под названием DT-830, которую знает чуть ли не каждый радиолюбитель. У нее нет режима прозвонки кабелей, по причине чего использовать ее в таком случае смысла нет. Но многие пользователи об этом просто не знают. Хотя в таком случае мультиметр просто нужно переводить в режим омметра и проводить измерения в диапазоне измерений от 50 до 200 Ом.

Подытоживая вышесказанное, следует отметить, что прозвонка проводов мультиметром не может быть названа слишком сложным процессом, который требует каких-то особых знаний и умений

Здесь больше требуется внимание и понимание того, что именно делается и для чего. Ну и конечно, понимание особенностей устройства используемой модели мультиметра и всех функций, которые она поддерживает

О том, как прозвонить провода мультиметром, смотрите в следующем видео.

Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
Перед проверкой цепи ее необходимо отключить от сети

Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Использование готовой маркировки жил.

Прозвонка кабеля без использования измерительных устройств стала возможной когда в процессе его изготовления жилы придумали вить парами, использовать два цвета в паре и каждой паре присваивать порядковый номер. И если кабель, например, четырнадцатижильный, то он будет состоять из семи разноцветных пар с порядковыми номерами от 1 до 7. На рисунках показаны две пары жил шестидесятижильного кабеля с порядковыми номерами 3 и 24.

Такой кабель после разделки сразу маркируется с использованием нанесенных на его жилы порядковых номеров, а затем согласно схемы подключается на клеммник. Вся эта работа выполняется одним человеком, что очень удобно и быстро.

Рассмотрим варианты прозвонки кабеля.

Поиск двух жил в кабеле прозвонкой или мультиметром.

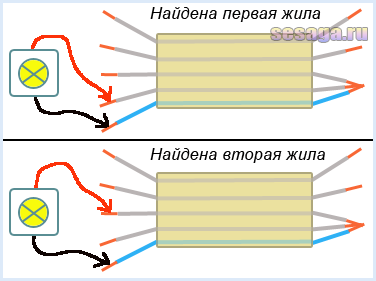

а) Если в кабеле все жилы одного цвета, но есть одна цветная, то поступают так: с одной стороны кабеля цветную жилу соединяют с нужными двумя, чтобы получилась тройная скрутка.

Затем с противоположной стороны кабеля черным щупом прозвонки «садятся» на цветную жилу, а красным щупом поочередно касаются всех оставшихся жил. Как только при касании к очередной жиле загорится лампочка, то искомая жила найдена. И таким образом продолжают поиск до тех пор, пока не будет найдена вторая жила. Таким способом можно найти и три и пять жил и т.д.

б) Если в кабеле все жилы одинакового цвета, то поступают также как и в первом случае. Две нужные жилы соединяют между собой с одной стороны кабеля, а с другой стороны кабеля производят поиск. Черным щупом прозвонки «садятся» на любую свободную жилу, а красным щупом поочередно касаются оставшихся жил (рис. 1). Если при касании к одной из жил лампочка загорелась, то пара найдена, если же лампа не загорелась, то черным щупом подключаются к следующей свободной жиле, а красным опять касаются оставшихся жил (рис. 2). Жилу, которая не прозвонилась, отгибают в сторону, чтобы по ошибке ее не прозвонить повторно.

в) Кабель можно прозвонить, используя его защитную металлическую оболочку, называемую броней. В этом случае броню используют так же, как и цветную жилу. На одном конце кабеля жилу соединяют с броней, а с противоположной стороны эту жилу ищут относительно брони: черный щуп соединяют с броней, а красным ведут поиск.

Поиск жил в кабеле с помощью трубок.

а) Если в кабеле все жилы одного цвета, но есть одна цветная, то кабель прозванивают относительно этой жилы. С правой стороны кабеля черный щуп трубки «сажают» на цветную жилу, а красный щуп подключают на свободную жилу. С левой стороны кабеля черный щуп второй трубки также «сажают» на цветную жилу, а красным щупом осуществляют поиск.

б) Если кабель имеет защитную металлическую оболочку его можно прозвонить относительно этой оболочки. Черным щупом трубка с батареей подключается к броне, а красным щупом к искомой жиле. С противоположного конца кабеля вторая трубка черным щупом подключается к броне, а красным щупом осуществляется поиск.

Также для прозвонки кабеля можно использовать шину заземления, которая прокладывается по периметру промышленного здания, цеха и т.п. Жилы прозваниваются относительно заземления точно так же, если бы Вы звонили относительно цветной жилы или брони.
