Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Источники звука

«Мекка» заземления

В некоторых случаях даже сплошной медный проводник не обеспечивает достаточной эквипотенциальности по всей своей длине. Такая ситуация имеет место при протекании большого тока по земляному проводнику малого сечения. В результате потенциал в различных точках земли может отличаться на десятки милливольт. В некоторых случаях это может привести к нежелательным последствиям. Например, если несколько мощных нагрузок подключены к источнику напряжения через общую земляную шину, то изменение тока, потребляемого одной нагрузкой, будет вызывать изменение напряжения на всех остальных нагрузках. Для минимизации подобного взаимного влияния земляные проводники, идущие к каждой нагрузке, должны расходиться от одной точки, которая и получила название «мекка» заземления.

От этой же точки следует брать потенциал для обратной связи в стабилизаторе, который регулирует напряжение для нагрузок, подключённых к «мекке» заземления. При этом можно быть уверенным, что выходное напряжение стабилизатора стабилизировано относительно «мекки» заземления, а не какой-либо другой точки шин заземления.

Active Directory Lightweight Directory Services (LDS) VSS Writer

This writer reports the ADAM database file (adamntds.dit) and the associated log files for each instance in %program files%\Microsoft ADAM\instanceN\data, where N is the ADAM instance number. These database log files are required to restore ADAM instances.

Windows XP: This writer is not supported.

Here is an example that shows how to list components in the writer’s metadata:

At backup time, the writer sets the backup expiration time in the backup metadata. Backup applications should retrieve this metadata by using the IVssComponent::GetBackupMetadata method to determine whether the database has expired. Expired databases cannot be restored.

The writer name string for this writer is «ADAM (instanceN) Writer», where N is the ADAM instance number, for example, «ADAM (instance1) Writer», «ADAM (instance2) Writer», and so on.

The writer ID for this writer is DD846AAA-A1B6-42A8-AAF8-03DCB6114BFD. This writer ID is the same for all instances.

GND на схеме материнской платы в магнитоле или камере: что это такое

Многие люди интересуются, какая роль на схеме материнской платы или магнитолы отводится GND и что это вообще такое. Если дословно, то это «земля» (от английского слова «ground»). Некоторые также используют термин в значении «масса» или «минус». По факту – это общий провод, который обычно бывает белым или черным. Последний вариант более распространён. При этом существуют и другие варианты провода питания. Например, синий, зеленый, оранжевый, красный и желтый.

Важно учитывать следующие расшифровки при ремонте материнской платы:

1. GND (ground или «земля»). Речь идет о точке нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter обозначает «напряжение эмиттер»). В данном случае имеется ввиду минус питания по отношению к GND.
3. VCC (Voltage Collector Collector – это «коллектор напряжения»). Это как раз-таки плюс питания по отношению к GND.

Также важно учитывать, что аббревиатура GND может иметь и несколько иной вид, например, DGND, GNDD. Так будет обозначаться цифровая земля

Аналоговая же земля, в свою очередь, может быть обозначена аббревиатурами AGND или GNDA.

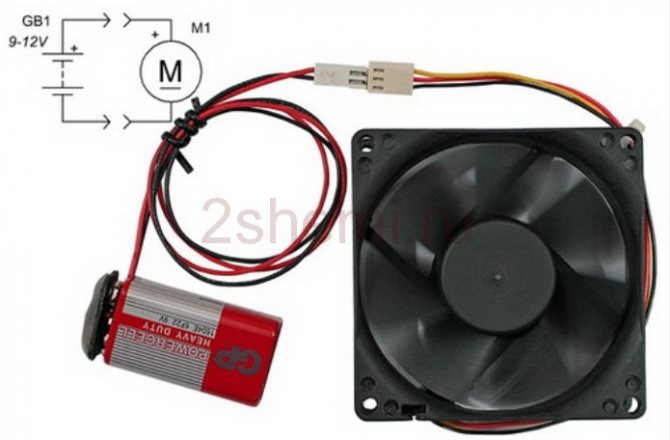

Для понимания сути, следует привести элементарный пример. В компьютерном корпусе потребовалось подключить дополнительный вентилятор, чтобы блок не перегревался. Стандартных мощностей не хватало. Ноль вентилятор, черный провод был подключен к проводу молекс-разъема на блоке питания. Кстати, он тоже выполнен в черном цвете. В данном случае это и есть «земля».
