Разъемы для телевидения

Ремонт антенны телевизора

В любом случае важно позаботиться о таком моменте, как месторасположения самой конструкции. Рекомендуется остерегаться различных преград, которые так могут навредить поступаемого качества изображения

Кроме этого, желательно снарядить оборудование дополнительным усилителем. Таким образом, будет заметен эффект в улучшении картинки. Кроме этого, если у вас старая антенна, лучше будет замена на новую аппаратуру.

С помощью регулирования питания вы также сможете наладить контакт напряжения

Однако очень важно при этом не навредить прибор. Так что именно в этой ситуации лучшим вариантом будет вызов квалифицированных специалистов, которые определённо смогут качественно провернуть все действия по устранению неполадок

Диагностика

Если телевизор, подключенный к антенне, не работает так, как нужно, не стоит торопиться с проведением ремонтных работ. Вы будете точно знать, что и как делать, только если выясните, в чем скрыта первопричина неполадок

Для этого важно провести диагностику. Обычно на это уходит немного времени

Рассмотрим, каким образом можно выявить причины неполадок, связанных с телевизионной антенной.

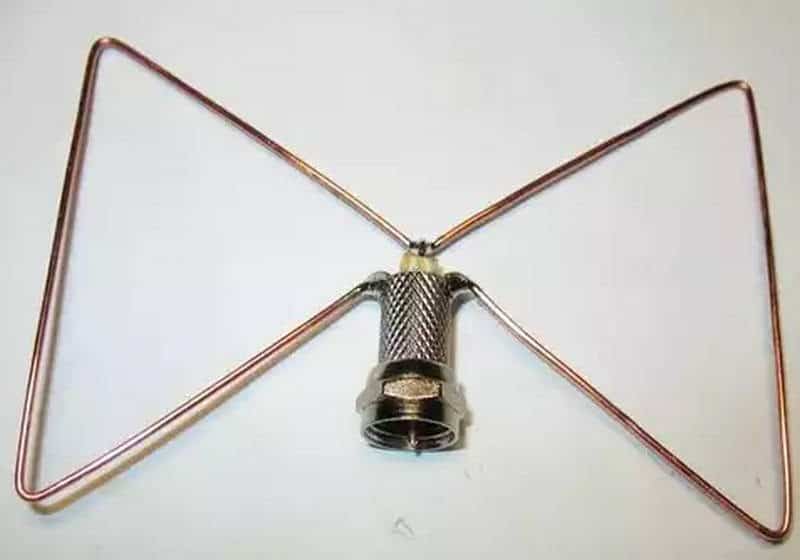

Осмотрите антенный кабель. Он не должен быть поврежден или перебит. Чтоб убедиться в этом, можно подключить к устройству простую домашнюю комнатную антенну. Если телевизор заработал, это подтвердит подозрения о том, что причина скрыта в кабеле.

Таким образом, можно существенно сэкономить свободное время, если у вас его и так не хватает на поиски проблем в технике.

Выход из строя и ремонт телевизионных антенн

Ремонт телевизионной антенны может понадобиться в следующих случаях:

• Поломка антенны как следствие неправильного проведенного монтажа или ненадежного крепления – в таком случае наша бригада специалистов поможет правильно закрепить антенну и зафиксировать ее оптимальное местоположение;
• Устаревание аппаратуры или слишком долгая ее эксплуатация без проведения периодического ремонта антенны – в таком случае следует отремонтировать антенну или произвести установку новой;
• Влияние погодных условий, которые приводят к неисправности антенны и ухудшению ее работы, проявляющемуся в плохом качестве сигнала – здесь не обойтись без профессиональной помощи и проведения ремонта тв антенны;
• Сильный ветер или некачественная установка антенны могут привести к поломке мачты, в таком случае специалисты проводят ремонт мачты или монтаж новой.

Причиной некачественного изображения или его полного отсутствия также может быть обрыв тв кабеля или его повреждение. Мы выполняем ремонт антенного кабеля разнообразной длины и любого качественного состава. При помощи специального оборудования наши сотрудники произведут детальную диагностику всей антенной системы, отдельных контактов и соединений.

Данные услуги мы предоставляем с соблюдением всех необходимых требований. Для крупных заказчиков у нас действует гибкая система скидок и бонусов. Мы принимаем заказы, как от физических, так и от юридических лиц, выполняем их в самые короткие сроки!

Телевизионные кабели

телевизору
На что следует обратить внимание при покупке?

1. Первое – внешний диаметр. Он должен быть равен примерно 6,6 мм;
2. Второе – экранирование. Экран современного кабеля должен быть двухслойным – оплетка из тонких проводников и слой фольги;
3. Третье – материал изоляции. Современные кабели имеют изоляцию из пористого полиэтилена. Их частотные характеристики лучше, чем у кабелей с изоляцией из сплошного полиэтилена.

Коаксиальный кабельТип изоляции влияет на частотные характеристики коаксиального кабеля

Подсоединение ТВ-штекеров

Телевизионное оборудование обычно коммутируется коаксиальным кабелем с помощью разъемов типа F (F-разъемов). Их широкое применение обусловлено простотой монтажа и надежностью соединения, к тому же они обеспечивают защиту от помех и внешних воздействий. ТВ-штекеры с F-разъемом
F-разъем состоит из F-гайки, устанавливаемой на коаксиальный кабель, и ответной резьбовой части, которая устанавливается на соединителе (ТВ-штекере, F-F-соединителе) или на оборудовании (усилителе, разветвителе и т. п.).F-гайки и F-F-соединитель
Отступите 11-12 мм от торца кабеля и аккуратно срежьте внешнюю изоляцию таким образом, чтобы не повредить экранирующую оплетку (тонкие проводки, которые покрывают кабель). Оплетку и фольгу отведите назад и расположите вдоль кабеля. Удалите 9 мм внутренней изоляции с центрального проводника (см. рисунок 1).1. Удалите часть внешней и внутренней изоляции
Плотно накрутите F-гайку на кабель, при этом центральный проводник должен выступать за край гайки не более чем на 2 мм (см. рисунок 2). 2. Плотно накрутите F-гайку на кабель
Теперь можно подсоединять F-гайку либо непосредственно к оборудованию (усилитель, сплиттер и т.д.), либо к телевизору или ТВ-розетке, используя ТВ-штекер. Подсоединение кабельного ТВ-штекера

Удлинение кабеля

Если по какой–либо причине возникла необходимость удлинить телевизионный кабель, то проще всего это сделать, используя две F-гайки и F-F-соединитель. Установите F-гайки, как было показано выше, и соедините их посредством F-F-соединителя.
Удлинение кабеля с помощью F-F-соединителя

КАРОНАСТОП — травяной сбор для иммунитета

На сегодняшний день огромным спросом пользуется травяной сбор «КАРОНАСТОП». Популярность обоснована прежде всего тем, что в сборе собрано 16 трав, благодаря чему средство способно оказывать помощь в поддержании иммунитета, широко при этом воздействуя на все внутренние органы. Известность о целебном воздействие напитка распространилась достаточно быстро, его эффективность была оценена многими людьми, которым он значительно улучшил качество жизни и оказал существенную помощь в поддержке иммунитета в период вирусных и инфекционных заболеваний

Сейчас это как никогда важно!

• Поддерживает иммунитет

• В сборе собрано 16 трав которые помогут восстановить иммунитет, дадут полный заряд ВСЕХ необходимых витамин; уберегут от попадания вирусов!

• Все растения собраны в чистейших экологических местах!повышает упругость и эластичность кожи, устраняет и предотвращает возникновение растяжек.

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-13’, renderTo: ‘yandex_rtb_R-A-443800-13’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-10’, renderTo: ‘yandex_rtb_R-A-443800-10’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-15’, renderTo: ‘yandex_rtb_R-A-443800-15’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-11’, renderTo: ‘yandex_rtb_R-A-443800-11’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’); (adsbygoogle = window.adsbygoogle || []).push({});
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-1’, renderTo: ‘yandex_rtb_R-A-443800-1’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-3’, renderTo: ‘yandex_rtb_R-A-443800-3’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);
(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-443800-7’, renderTo: ‘yandex_rtb_R-A-443800-7’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’); (function (w) { function start() { w.removeEventListener(‘YaMarketAffiliateLoad’, start); w.YaMarketAffiliate.createWidget({containerId:’Televizormarket’,type:’offers’,params:{clid:2372448,searchSelector:’title’,sovetnikPromo:false,searchInStock:true,themeId:2 },rotate:{marketToBeru:false } }); } w.YaMarketAffiliate ? start() : w.addEventListener(‘YaMarketAffiliateLoad’, start); })(window);

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо – TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо

Используется для подключения к розеткам SAT-TV, “петлевого” высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

F гнездо – RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F штекер – F штекерF штекер – TV гнездоF штекер – TV штекер

Последовательность действий при прокладке кабеля

Проведенный телевизионный кабель без применения соединений, считается идеальным вариантом, но на практике осуществить такое не всегда возможно. Иногда возникает необходимость в подключении сплиттеров, чтобы произвести разводку или удлинение кабеля. Качество сигнала в таком случае будет теряться с каждым соединением. Поэтому для получения хорошего изображения на телевизоре стоит задуматься о выполнении правил проведения телекабеля:

1. Производя разводку через кабель-канал в группе с другими проводами, необходимо помнить, что слаботочные провода (к таким относятся ТВ, телефонный, интернет кабели) желательно проводить вместе. Электропроводка проводится в отдельных кабель-каналах.
2. Разводка осуществляется цельным проводом.
3. Не допускается пересечение силовых линий с телевизионным кабелем. Если же электропровод обойти не удается, то провод для телевизора прокладывается, соблюдая прямой угол.
4. При проведении монтажа используются сплиттеры, которые обеспечивают прием качественного сигнала. Делая скрутки, экранирование будет нарушено, а значит, хорошего приема телевизионных каналов не получится.
5. Осуществляя проводку нельзя создавать петли.
6. Для прокладывания линии ТВ-кабеля, используются специальные марки, к примеру, РК75 или SAT602. Для цифрового телевизионного сигнала применяется провод, предназначенный для этих целей.

ТВ розетка поможет в проведении камеля от антенны до телевизора

1. Делая соединения, не стоит сильно оголять провод. Зачистка концов проводится на такой промежуток, чтобы хватало для подключения.
2. В случае необходимости прокладки телекабеля вместе с электропроводкой, стоит позаботиться о правильном диаметре, он составляет расстояние в один миллиметр. Также, кабель должен иметь двойную экранированную защиту, которая располагается под и над оплеткой.

Порядок действий при подключении выглядит следующим образом:

1. Проверьте заземление телевизионной антенны. Специальные контуры располагаются на крышах домов. Если подключение отсутствует, то необходимо заземлить самому.
2. Необходимо найти щиток с телевизионными кабелями. Как правило, он располагается на верхнем этаже. В нем можно обнаружить подсоединения с наклеенными цифрами. Они означают к какой квартире принадлежит тот или иной кабель.
3. От щитка проводятся кабельные каналы к необходимой лестничной площадке.
4. Возле входных дверей дрелью просверливается отверстие, диаметром чуть больше заводимого в квартиру кабеля.
5. В жилом помещении провод крепится при помощи настенных крепежей.
6. После, проводка проводится по стене и к телевизору. При необходимости кабель можно спрятать в специальные защитные конструкции.

Как настроить антенну, чтобы усилить сигнал и избежать помех?

Качество изображения при неуверенном приеме цифрового сигнала ухудшается, и иногда в работе цифрового телевидения встречаются встречаются помехи, хоть и реже, чем при приеме аналогового сигнала.

Чтобы этого избежать и получать четкую картинку, нужно:

• поднять внешнюю антенну выше — улучшится качество за счёт приема прямого сигнала;
• располагать антенну как можно дальше от электрооборудования и металлических предметов;
• избегать установления дополнительных разъемов и тройников;
• уточнять направление антенны на источник трансляции сигнала;
• располагать усилитель как можно ближе к антенне.

Имея необходимое оборудование, наладить прием цифрового сигнала стоит попробовать самостоятельно. Четкое следование простым инструкциям поможет улучшить сигнал и избавит от помех.

Приборы, применяемые для разветвления

Соединяя провода между собой и производя разводку к телевизорам, используются различные устройства:

1. Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
2. Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
3. Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.
4. Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
5. Антенный штекер.

Выполняют роль конечной точки в подключении телевизионного кабеля к розетке и телевизору. Штекер подсоединяется при помощи пайки либо навинчивания его на провод.

Как не сломать телевизор подключая к нему антенну с усилителем

Экраны современных телевизоров становятся всё  больше, а сами телевизоры при этом всё тоньше. И  из за этого, в некоторых моделях телевизоров антенный вход расположен так, что вставить в него штекер активной антенны, целая проблема. Разберёмся почему!

Дело в том, что штекер для антенны с усилителем часто совмещён с сепаратором и потому имеет определённые габариты, он гораздо больше чем обычный штекер.  Смотрите рисунок ниже если не в курсе о чём речь.

Штекеры телевизионные

А теперь давайте посмотрим как эти штекера войдут в антенное гнездо ЖК телевизора в котором антенный вход выведен не назад, а в бок. С обычным штекером, всё нормально!

Обычный антенный штекер входит без проблем

А вот с сепаратором, входит с трудом, потому как сепаратору тесно, он упирается в корпус телевизора и поэтому, что бы его туда вставить, приходится применять усилия. А дальше, корпус давит так, что стремится выломать гнездо телевизора.

Штекер с сепаратором не входит

Это выламывание может произойти не сразу, сперва гнездо начнёт болтаться, сигнал станет временами пропадать. Затем уже сами владельцы начинают дёргать штекер чтобы вернуть картинку. Так постепенно доламывают до конца.

Тюнер с оторванным «хвостом»

Далее у пользователей складывается очень неверное мнение. Мол оторвался «Хвостик» нужно припаять и всё! — Да я сейчас и сам всё сделаю! У меня и паяльник где то в сарае валяется! Ребята, остановитесь! Вы попали на серьёзный ремонт. Это в старых  советских телевизорах можно было поменять только гнездо и всё, а в современных это гнездо является частью тюнера телевизора.

А тюнер современного ЖК телевизора это такая металлическая коробочка, в которой только что иголкой можно (но не нужно) поковыряться, а не паяльником в 40 Ватт.

Вот такого размера тюнер в сравнении с «мизинчиковой» батарейкой.

В общем не так всё просто, конечно мастера могут и восстановить сломанный тюнер, но это при условии, что его «удачно отломали» и его не пытались отремонтировать самостоятельно.  Но бывает и так что требуется замена всего тюнера, а это уже совсем другие деньги!
