Говорящая сигнализация для авто

Вариант 2

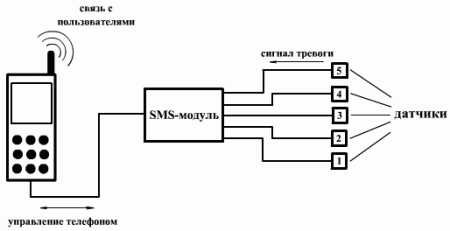

Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.

Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.

После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.

Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.

При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.

Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.

В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.

Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.

Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.

В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.

В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.

Врезка тумблера производится в цепи питания сигнализации от бортовой сети.

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

1. Главная задача – обеспечить независимое питание устройству, которое можно будет отключать и включать с помощью скрытого тумблера (об этом мы уже говорили).
2. Все провода должны прокладываться в местах, куда никогда не проникает влага. Это необходимо во избежание вероятного короткого замыкания и выхода из строя системы.
3. Постарайтесь смонтировать основной блок, датчики (если они есть) и провода как можно дальше от греющихся, а также вибрирующих элементов автомобиля. В противном случае высока вероятность повреждения системы и выхода ее из строя.
4. Блок управления устройством должен быть удален от телефона, автомобильной антенны и магнитолы во избежание помех.
5. Места, где провода переходят от кузова к дверям или от кузова к капоту, необходимо дополнительно укрепить специальными прорезиненными трубками во избежание заломов и повреждений.

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

Часто задаваемые вопросы

Возможно ли записать другую мелодию? Можно. С Вас потребуется 1500 руб. дополнительно к стоимости сирены и партитура, которую можно сыграть одним пальцем на фортепьяно и частотный диапазон которой не превышает двух октав, а количество нотных знаков не превышает 50, включая паузы. При заказе не менее 5 сирен одновременно, эта услуга бесплатная. Кроме того, Вы можете предложить свой вариант мелодии, и, если он покажется нам интересным, мы запрограммируем его, и тогда Вы сможете тогда получить сирену с предложенной Вами мелодией без доплаты. Возможно ли записать полифоническую мелодию или какой-либо произвольный звук? Нет.

Сирена FALCON SM 110 купить. Доставка почтой. Автомобильная сирена с нестандартным звуком. Необычная мелодия сигнализации. Охрана автомобиля и защита от угона. Неавтономная сирена в Ростове-на-Дону.

Возможность установки на любой авто/мото транспорт.

Совместимость с любой сигнализацией.

Отсутствие необходимости в настройке.

Поддержка ИК пульта дистанционного управления. Отсутствие потребления тока в дежурном режиме. 4 SMART канала, для полной замены, звуков автомобиля.

Функция СПЕЦ. (VIP) сигнала клаксона, и др.

Мощный (44W), мостовой усилитель, марки PHILIPS.

Одновременная работа с 5ю звуковыми паками (профилями).

10 отдельных, не зависимых, звуков сирен.

REPORT (кол-во срабатываний сигнализации, в ваше отсутствие).

Любые свои звуки, речевые оповещения, с регулировкой громкости. Возможность замены звуков, без проводов и разборки корпуса.

Поддержка microSD карт, любого типа и размера . Без SD карточки, работает как штатная, многотональная сирена. АВТОМОБИЛЬ ВСЕГДА ПОД ОХРАНОЙ .

Во дворе возле дома ночует несколько автомобилей и если у кого-то сработала сигналка все бросаются к окну и я в том числе… Все “колокола” на сигналках пищат одинаково, поэтому решил как-то изменить голос своей автоcигнализации.

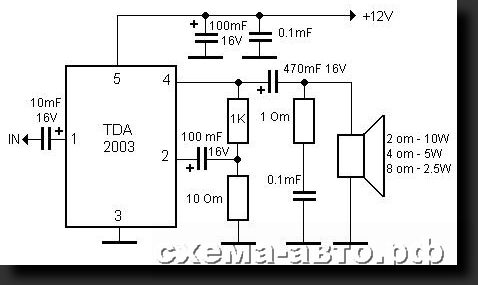

Схема проигрывателя, усилитель стандартный набор на TDA2003 из радиомагазина.

звук проистекает из “тиньки” … 🙂 Файлы в формате WAV записаны на СДкарте которая подключена к контроллеру ATtiny “тиньке” который уже формирует сам звук…

вот как это реализовано в “железе”…

Плейлист тестовый, поэтому за выбор композиций не судите, это просто что бы показать возможноти звучания…

в связи с тем, что есть желающие приобрести данный девайс, ниже распишу затратную часть…

1 — УНЧ (набор для сборки) = 18 грн. 2 — контроллер “тинька” = 20 грн. 3 — деталюшки = 15 грн. 4 — плата монтажная универсальная = 7 грн. 5 — СДкарта с адаптером = 59 грн. 6 — “колокол” сигналки = 32 грн.

Общая стоимость девайса 260 грн.

Для России ситуация немного хуже…

по нынешнему курсу цена девайса получается 260 * 4 = 1040 руб. НО (За морем телушка — полушка, да рубль перевоз) уточнял на почте, бандероль до 2 кг в Россию будет стоить 200 грн (800 руб) …

что бы были короткие сигналы при постановке/снятии, колокол подключил через вот такой блок из двух релюшек и конденсатора.

Ничего сложного в этой схеме нет, нужны два реле (называются универсальные) и один конденсатор. Реле я использовал от старого блока центрального замка, они компактные и удобные по размеру. Конденсатор взял на 10000 мкФ х 25 Вольт, можно взять и меньшей ёмкости тогда сигнальный звук будет соответственно короче.

Ниже прикрепил видео демонстрации как это всё работает на автомобиле.

Автор; Волошин Юрий г.Днепропетровск

Совместимость

На данный момент зафиксировано 2 случая несовместимости сирены с сигнализациями StarLine A93 и StarLine E90 Dialog. Проявляется в том, что зимой при низкой температуре блок управления выдаёт прерывистое (импульсное) напряжение питания на сирену, скорее всего из-за невозможности обеспечить ток питания 1,4 ампера. Решается проблема установкой дополнительного реле. Поскольку обе упомянутые сигнализации имеют функцию регулировки громкости для сигнала постановки на охрану и снятия с охраны, можно предположить, что и другие изделия торговой марки StarLine, имеющие настройку громкости, могут быть источником проблемы. В любом случае, покупатель может вернуть нам сирену и получить деньги назад.

Схема охранной сигнализации

Предлагаемая схема сигнализации основана на принципах прошлого века, но служат они, наряду с более современными и по сей день. Ведь они не требуют дорогих технологических устройств для своего ремонта и обслуживания, а потому поддерживаются, относительно дёшево, в рабочем состоянии по сей день. Схема годится для охраны небольшого склада, гаража, дачи, частного дома и т.п. В схеме используется старый добрый шлейф – это подводной двужильный провод («лапша»):

Кабель ТРП. ТРП 2-0,4; ТРП 2-0,5 (ТУ16.КО4.005-89) — однопарные телефонные распределительные кабеля с медными жилами с полиэтиленовой изоляцией.

Кабель ПРППМ. ПРППМ 2-0,8; ПРППМ 2-0,9; ПРППМ 2-1,2 (ТУ У 05758730.009-98) — кабели телефонной связи и радиофикации. Провод ПРППМ типа предназначен для эксплуатации при напряжении 380 В частотой до 10 кГц на линиях телефонной связи и распределительных сетях. На параллельно уложенные две изолированные полиэтиленом медные жилы провода ПРППМ наложена оболочка из полиэтилена.

И включённые в последовательную цепь датчики разрыва (герконы, конечники, фольга, тонкий провод…), и датчики удара (виброконтактные, магнито-герконовые, инерционные…).

Датчик инерционный магнитоконтактный ДИМК предназначен для блокировки различных конструкций охраняемых объектов:

• остекленных конструкций на разрушение стеклянного полотна;
• на попытку разрушения стеклянного полотна при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь;
• на попытку съема стеклянного полотна из крепежной конструкции;
• на попытку съема оконных рам с выдачей сигнала «Тревога» на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

СМК-4Э

• Магнитно-контактный извещатель.
• Подключение: проводное, NC контакты.
• Накладной. Под деревянную/пластиковую дверь.
• Зазор тревоги: 10 мм.

Электрическое управление автономной сиреной

Кроме проводов питания (красный, чёрный), кабельный шлейф модуля сирены снабжён ещё двумя проводами. Они являются управляющими. Один называется Positive Trigger (белый), второй – это Negative Trigger (синий либо коричневый). Устройство начнёт подавать сигнал, противодействующий угону, если выполнено одно из условий:

• На «красном» проводе нет +12-ти Вольт (этого окажется достаточно);
• Питание подведено, но шнур Positive Trigger подключен к положительному питающему напряжению;
• Питание к сирене подключено, шнур Negative Trigger соединён с массой.

Используя управляющие провода, и даже один из них, сигналка может менять состояние автономной сирены. То есть включать её, когда это нужно.

Так выглядит схема разъёма типичной автосигнализации:

Основной разъём, сигналка Starline

Здесь есть несколько дополнительных выходов, рассчитанных на ток 300-400 мА. Один из этих выходов программируют особым образом: когда нужно включить «внешнюю сирену», выход соединяется с массой (либо с +12 Вольт). Программирование выполняют самостоятельно, и как правило, уже после подключения. Но будьте внимательны – должным образом можно запрограммировать только один из дополнительных каналов. Не ошибитесь с подключением.

Музыкальная сирена MP3 — замена стандартных звуков автосигнализации

Если соседи устали слушать стандартные завывания автомобильной сигнализации, можно спасти их от этой напасти нехитрым дополнением к штатному устройству. Музыкальным изменениям подвержены как нештатные охранные системы, так и системы сигнализации, установленные производителем на заводе.

Чтобы заставить говорить охранное устройство, требуется минимум вложений. Замены потребует лишь сирена. В блок управления сигнализацией вмешательства не понадобится. В результате апгрейда появится возможность менять в зависимости от желания сигналы оповещения в формате мр3.

Модификация сделает доступной перспективу, по желанию и в любое время, менять звуковое сопровождение через USB на более подходящее. Возникнет возможность записи своего сигнала на все действия автомобиля или режимы охранного устройства. Запись звуков в мр3 через стандартный USB – разъем происходит простым копированием с компьютера на флешку. Для этого в библиотеке музыки пометить необходимый трек, правой клавишей мыши вызвать диалоговое окно и кликнуть на пункт «копировать» или «отправить», после чего переместить мелодию на съемный диск устройства.

https://youtube.com/watch?v=nE2XO2ebG4U

Соединяем сигнализацию и сирену

Любые сирены для автосигнализаций, если говорить об автономном оборудовании, снабжены всеми необходимыми электрическими контактами, позволяющими выполнить корректное подключение. Другое дело, что в разъёме самой сигналки может не оказаться свободных управляющих выходов либо ни один из них нельзя будет запрограммировать правильно. Возможно, тогда получится использовать 2-амперный контакт, предназначенный для неавтономной сирены.

Разъём сигналки, модель неизвестна

Кабель, рассчитанный на 2 Ампера, может выступать в роли управляющего выхода, имеющего положительную полярность (но выполняется это не всегда).

Управление отрицательной полярностью

«Внешней» сиреной для сигнализаций может управлять слаботочный выход отрицательной полярности. Эту возможность используют в большинстве случаев. Провод Negative Trigger соединяют с управляющим выходом, а второй «триггер» оставляют «в воздухе», то есть изолируют. Всё же, рекомендуют второй управляющий шнур соединять с массой.

Схема подключения, управление «массой»

Питание на автономный модуль подаётся через предохранитель. Можно подключаться к шнуру питания сигналки, и не устанавливать тогда дополнительную пред-колбу.

Важно получить качественный контакт с массой, особенно если речь идёт об управлении отрицательным импульсом (рассматриваемый случай). Кто решит пренебречь данным советом, получит ненадёжное срабатывание в предусмотренных для этого ситуациях

Так что, выполнив монтаж и программирование, осуществите проверку.

Управление положительной полярностью

Внутри шлейфа сирены для автосигнализации, которая предназначена для автономной работы, всегда можно обнаружить шнур в белой изоляции. Некоторые сигналки до сих пор снабжаются выходами положительной полярности, и производители дополнительного оборудования об этом знают. Белый шнур нужно подсоединять к выходу основного блока. Как только на нём появится напряжение, станет раздаваться сигнал тревоги.

Схема подключения, управление «плюсом»

На провод, обозначаемый как Negative Trigger, всегда поступает 12 Вольт, а управляющее напряжение будет поступать на «положительный триггер». Впрочем, Negative Trigger можно оставить «свободным», но тогда не исключаются ложные срабатывания.

Вместо сигнального выхода положительной полярности иногда можно использовать и силовой выход.

Таким свойством может обладать контакт, предусмотренный для подключения неавтономной сирены. Возможны два случая: на этот контакт поступает постоянное напряжение либо переменное (прямоугольные импульсы). Если говорить о первом случае, подходящая для него схема показана в этой главе. В иных случаях осуществить корректное подключение будет сложно – потребуются дополнительные модули. Первый вариант характерен для некоторых импортных моделей сигналок. А у Starline используется только второй.

Советы, общие для всех

Понятно, что монтаж любого оборудования выполняют, скинув «минусовую» клемму с аккумулятора.

Минусовая клемма АКБ в авто

Но если проводка, над которой производятся действия, уже соединена с пред-колбой, то рекомендацией можно пренебречь. Правда, скорее всего, тогда вы просто сожжёте пред-колбу. Дальше, выполнив подключение сирены, можно будет подать питание и осуществить проверку. А затем, чтобы выполнять какие-либо действия, автономный модуль придётся временно деактивировать. Для этого используется прилагаемый ключ.

В модуль встроен механический замок

Повернув ключ в замке, мы подаём команду «молчать». Затем, можно будет снимать клеммы с АКБ, не боясь при этом оглохнуть от тревожного сигнала. Главное – не забыть вернуть всё, как было. То есть, ключ нужно будет повернуть в обратном направлении, но уже после подключения АКБ. Кстати, сам механический замок могут пытаться взломать. Выбирать оборудование нужно исходя из этого.

Монтаж элементов охранной системы в частном доме или на даче

Все компоненты GSM сигнализации, то есть выключатель, геркон, размыкающийся в магнитном поле, и кнопка телефона, должны быть подключены последовательно. Процесс подразумевает выполнение определённых задач:

На телефоне настраивают функцию «быстрый вызов», используя для этого любую кнопку

Она будет звонить на номер владельца недвижимости в момент реагирования сигнализации на какое-либо происшествие.

У сотового телефона вскрывают крышку, и осторожно вынимают плату клавиатуры.

На вытащенной детали оголяют контакты на двух кнопках. Одна из них отвечает за сброс вызова, а другая — за быстрый набор определённого номера.

К кнопке для отключения телефонного разговора припаивают проводок, и связывают его с выключателем, функция которого заключается в активации и снятии охраны

Два провода, идущих от клавиатуры, пайкой связывают с герконом стандартной схемы.
Если за сброс вызова и полное отключение телефона отвечают разные кнопки, то к ним припаивают провода, которые подсоединяют к трёхконтактному геркону.

Систему подключают к зарядному устройству, питающемуся от сети.

Геркон устанавливают вблизи двери, на которую монтируют магнит, размыкающий схему при закрытии проёма.
Остальные части системы прячут.

Собранное устройство требуется проверить. Оно должно функционировать следующим образом: геркон реагирует на открывание двери и замыкает контакт кнопки телефона, которая тут же совершает быстрый набор номера владельца недвижимости. Приняв вызов, хозяин объекта услышит, что случилось в охраняемом месте.

Установка сигнализации с реле времени своими руками

Если в охранную систему необходимо включить реле, обеспечивающее определённую последовательность работы элементов схемы, то монтаж сигнализации выполняется несколько иначе:

1. С простого сотового телефона снимают панель.

2. К контактам одной кнопки для быстрого вызова какого-либо абонента подсоединяют два провода.

3. Концы припаянных проводков выводят через сделанное в телефоне отверстие наружу.

4. Выведенные из телефона проводки подсоединяют к реле времени на 12 В. Оно послужит ключом, замыкающимся при получении напряжения, и «нажимающим» кнопку вызова хозяина охраняемого объекта.

5. На реле времени подают напряжение, при этом «плюс» может быть подключён к замку двери, а «минус» — на её вес.

Реле замыкает клавишу телефона

Принцип работы

Даже самая простая GSM сигнализация, сделанная своими руками, дает множество преимуществ:

• во-первых, благодаря мобильному телефону (основному элементу системы), даже в случае угона поиск автомобиля существенно упрощается;
• во-вторых, при попытке проникновения в машину (в гараж) отправляется сообщение на запрограммированный ранее номер телефона. Все, что необходимо владельцу – своевременно и правильно отреагировать на сигнал опасности;
• в-третьих, себестоимость всех элементов конструкции минимальна. Чаще всего можно уложиться в сумму до 1-1,5 тысяч рублей;
• в-четвертых, при базовых знаниях электроники на сбор схемы и опробование устройства уходит не более нескольких часов;
• в-пятых, охранная система будет работать даже при отсутствии питания – на встроенном в телефон аккумуляторе. При этом время автономной работы может достигать нескольких дней.

В зависимости от сложности схемы и навыков автолюбителя, GSM сигнализация может иметь такую функциональность:

• передавать сообщения о различных неисправностях в авто;
• автоматически блокировать работу основных узлов транспортного средства;
• управлять устройством в неограниченном диапазоне (главное, чтобы была мобильная сеть);
• давать различные команды (к примеру, на запуск прогрева двигателя).
