Самодельные гусеничные мини-вездеходы: как сделать, чертежи и размеры, обзоры лучших самоделок

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Гусеничный вездеход на базе УАЗ своими руками: что купить

В отличие от обычного болотохода, здесь придется потратить немного больше. Владельцу автомобиля УАЗ необходимо будет купить комплект их двух гусениц. Можно попробовать поставить блоки отдельно на каждое колесо, но это обойдется дороже. Некоторые эксперты утверждают что наличие двух гусениц обеспечивает надежное сцепление с дорогой, поэтому характеристики вездехода станут лучше.

Если ставить отдельные блоки на каждое колесо, то здесь требуется в самый большой каток установить стандартную ступицу УАЗа. По этой причине крутящий момент будет передаваться всему механизму гусеницы. Здесь преимущество заключается в проворачивании руля и удобстве управления. Клиренс у этого вездехода будет внушительный. Некоторые люди делают немного проще — устанавливают гусеницы поверх колес. На таких гусеницах сложно преодолевать препятствия в виде упавших деревьев. Вся остальная конструкция полностью проходит в той же последовательности, что и на обычном болотоходе.

При езде на гусеничном вездеходе надо помнить о правилах передвижения по асфальту, ведь тут есть свои скоростные ограничения. После сборки получившегося транспортного средства надо проверить работу всех механизмов. Если есть какие-то неполадки, то лучше их устранить сразу и на месте.

Изготавливался автором под специальный заказ. Будущий обладатель пожелал сделать некое скрещение обычного УАЗА с газ-66 и добавить к этой композиции колеса побольше и несколько примочек для лучшей проходимости по внедорожью. Модель подобного вездехода имеет неоспоримые плюсы из-за мостов, которые фактически неубиваемы даже при самых ужасных условиях эксплуатации

К тому же они имеют блокировку и подкачку, что так же немало важно

Весьма спорный, даже на мой далеко не технический взгляд проект, но тем не менее он появился на свет.

Рассмотрим механизмы и материалы использованные в этом вездеходе:
1) двигатель внутреннего сгорания оставлен от УАЗа.2) Ручная коробка переключения передач от Газ -663) Передний и задний мост от того же Газ-664) В качестве колес автор использовал А-транс размерами 1300 на 700.

Рассмотрим детально самые основные манипуляции и совершенствования вездехода.

Для начала необходимо ознакомиться с рамой конструкции, все таки две совершенно разные машины как по характеристикам, так и по классу должны были соединиться в одну нерушимую композицию на новой раме.

На изображении ниже представлена конструкция рамы, а точнее ее вид снизу:После сооружения рамы, автор начал устанавливать основные элементы любого вездехода,да и машины тоже.

Для того, чтобы понять лучше устройство вездехода, а так же понять об устойчивости машины необходимо посмотреть на расположение двигателя. Ведь именно двигатель вездехода несет в себе основную массу всей конструкции.

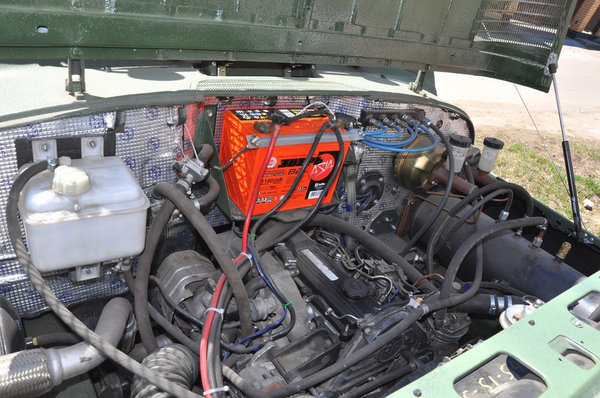

Главный силовой агрегат вездехода, уже установленный на раму:

Поэтому предлагаю ознакомиться с прилагающейся ниже фотографией, на которой можно детально рассмотреть крепление задней рессоры:

лучшего качества

Что касается колес, то тут все отлично. Выбранная резина уступает по весу наверно только отличнейшим шинам от ТРЕКОЛ, но зато благодаря этим шинам можно сказать, что с мостами будет точно все в порядке и прослужат они долго. А из-за ТРЕКОЛа идет повышенная нагрузка на мосты, поэтому выбирая надежность автор решил от них отказаться.

Вот кстати фотография процесса установки колес, посмотрите на разницу в размерах между обычным от УАЗа и колесом вездехода:

данная модель

Одной из неплохих идей автора, было решение использовать бортовые ящики, которые можно увидеть по бокам рамы, внизу. Эти бортовые ящики полые внутри, то есть заполнены воздухом. Нужно это было для того, чтоб вездеход мог передвигаться не только по суше, но и по воде. То есть именно эти ящики обеспечивают плавучесть вездехода. Собственно благодаря данному решению и могли быть использованы более тонкие колеса, нежели ТРЕКОЛ.

Как уже говорилось главная фишка вездехода в надежных и не убиваемых мостах от Газ-66, их отличнейшие качества (как и качество сборки) доказывает тот факт, что за год интенсивной эксплуатации вездехода, не было обнаружено никаких проблем касательно мостов вездехода.

Особенности

Хороший гусеничный вездеход (как изготовленный своими руками, так и купленный в готовом виде) обязан:

• иметь крепкий кузов;
• развивать достаточную моторную мощность;
• содержать подвеску, рассчитанную на плохие дороги или даже на полное их отсутствие;
• включать емкий багажный отсек;
• позволять ставить дополнительное оборудование;
• обеспечивать комфорт для ездоков.

Стоит учитывать, что универсальными вездеходы быть не могут. Чтобы нарастить проходимость, приходится ухудшать баланс по другим показателям. Такая техника вряд ли будет способна развивать высокую скорость. Комфортабельность явно не та, что достигается в городских автомобилях.

Вездеход – самоделку оснастили турбодизелем от Mazda

В России очень много энтузиастов, которые способны на многое ради того, чтобы удивить или восхитить автолюбителей своими потрясающими проектами. Посмотрите, например, на этот гусеничный вездеход, который называется ГВ-3. Он был построен с нуля, а на его создание ушло всего лишь полтора года.

Проектировали данный вездеход практически весь с чистого листа. Его ходовую, подвеску, большую часть деталей кузова, выхлопную систему, электрику, системы отопления, охлаждения, управления, очистки воздуха и обшивку салона собственноручно изготовил владелец ГВ-3.

Для постройки этого проекта было принято решение позаимствовать от гусеничного вездехода ГАЗ-71 узлы и агрегаты. А под капот самоделки установили 2,0-литровый турбодизельный двигатель от Mazda. В процессе создания кузова использовали детали от нескольких автомобилей: УАЗ-Hunter, Соболь, Газель, УАЗ-452 и УАЗ-469

Обращаем внимание на то, что подвеска у вездехода независимая рычажная пневматическая

Гусеницы для ГВ-3 изготовили на заказ на Курском заводе “Композит”. Что касается колес, то их взяли от ВАЗовской классики. Получился довольно интересный самодельный вездеход. Его можно использовать не только для развлечения, а еще и для поездок на охоту или зимнюю рыбалку.

zen.yandex.ru

Способы изготовления и материалы

При выборе материала для будущей гусеницы своими руками следует учитывать тип работ, для которых они предназначаются. Изделие должно быть не только предельно прочным, но и легким для удобной работы с агрегатом.

Первым делом необходимо установить дополнительные колеса на мотоблок таким образом, чтобы с каждой стороны было по паре. На них и будут крепиться будущие агрегаты, длина которых составит длину окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одинакового диаметра.

К наиболее популярным исходным материалам для изготовления гусениц своими руками относятся:

1. Транспортные ленты и втулочно-роликовая цепь.
2. Ненужные автомобильные покрышки.
3. Цепи и ремни.

Каждый способ подразумевает свой ход действий.

Транспортная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Для него не потребуется большое количество инструментов и материалов. Рекомендуется учитывать следующие советы:

1. Толщина транспортной ленты должна составлять более 7 мм, так как на нее будет воздействовать сильная физическая нагрузка, которую необходимо выдержать.

2. Ленты скрепляются между собой с помощью втулочно-роликовой цепи.
3. Для увеличения прочности конструкции рекомендуется прошить ленту по бокам и на торцах с помощью частых стежек. Шаг между ними должен составлять порядка 1 см.

При соблюдении этого простого списка рекомендаций должна получиться прочная и качественная гусеница для мотоблока, которая прослужит своему владельцу в течение долгого времени.

Конструкция из покрышек

Помимо изделия из транспортной ленты, можно сделать гусеницу из покрышки своими руками. Здесь не придется ничего сшивать и зацеплять между собой, поскольку покрышка уже имеет замкнутую структуру со специальным протектором сцепления.

Процедуру изготовления такого агрегата можно разделить на три основных этапа:

1. В резине вырезается лента для гусянки необходимой ширины. Для этого нужно использовать очень острый нож, смоченный в мыльном растворе.

2. С помощью электрического лобзика и острой пилки с мелкими зубцами срезаются боковины с покрышки.
3. На внутренней стороне покрышки тоже необходимо срезать ножом или электролобзиком.
4. Остается лишь надеть готовую покрышку на заранее установленные колеса.

Стоит внимательно изучить рисунок протектора. Он должен быть четко выраженным для максимального увеличения проходной способности мотоблока за счет повышения сцепления гусеницы с поверхностью.

Ремни и цепи

В этом способе используются стандартные ремни с клиновидным профилем. Они крепятся между собой с помощью заклепок, которые размещены на них. Такая гусеница делается из двух отрезков одинаковой цепи и ремней. Алгоритм действий выглядит следующим образом:

1. Концы обеих цепей разжимаются и соединяются друг с другом для получения замкнутой системы. После соединения их необходимо сжать обратно и сварить между собой для большей прочности.

2. Берется подходящей толщины сталь. Из нее вырезаются небольшие отрезки, которые будут использоваться в качестве грунтозацепов.
3. С помощью двусторонних болтов грунтозацепы крепятся ко всем звеньям обеих цепей, на них же крепятся все ремни.

Рекомендации

Если вы учитываете все правила изготовления данного транспортного средства, у вас не возникнет особых сложностей с процессом. Для облегчения и ускорения сборки, а также для увеличения срока эксплуатации будущего агрегата стоит придерживаться некоторых рекомендаций.

Каждый раз при длительном контакте с водой необходимо дать изделию просохнуть

Поэтому не стоит сразу загонять его в гараж, необходимо чтобы ваш болотоход провёл некоторое время на улице.
Не стоит использовать некачественные гусеницы, если вы ограничены в финансах, поскольку так вы рискуете сделать средство передвижения небезопасным для себя.
Поскольку болотоход является всё же довольно необычным агрегатом, и не у каждого есть опыт обращения с ним, рекомендуется на начальных этапах эксплуатации использовать защитную экипировку.
Не менее важно учитывать и то, что ваше тело нуждается в защите не только в процессе эксплуатации, но и во время сооружения. Особенно это касается защиты зрения во время сварки.
Процесс изготовления весьма трудоёмок, поэтому не стоит ждать финального результата уже через неделю

Не стоит торопиться и в процессе сооружения конструкции, поскольку так вы повышаете вероятность ошибок. Лучше всего приступать к работе с максимально расчётливым подходом, учитывающим все риски и человеческий фактор.
Так как болотоход является своеобразной альтернативой автомобиля, следует ухаживать за ним, содержать в чистоте и позаботиться о своевременном топливном оснащении.

Как сделать болотоход своими руками, смотрите в следующем видео.

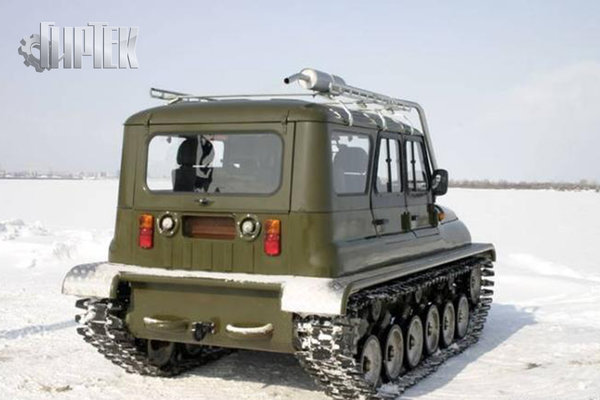

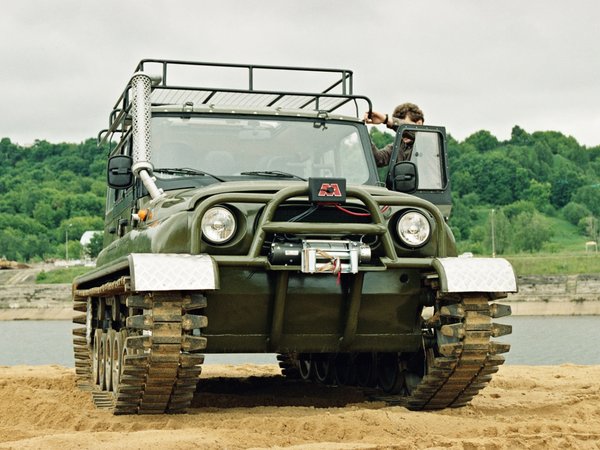

Умельцы собрали гусеничный вездеход амфибию и поставили на него кузов УАЗ

На что только не способны наши умельцы, когда дело доходит до воплощения идей в реальность, тут под руку пойдет все, что угодно, даже кузов от бобика, что давно стоит во дворе. Хотя эта история имеет куда более серьезный характер, речь пойдет про “Ассоциацию вездеходной техники”, которые занимаются производством на заказ крайне интересной техники. Давайте рассмотрим ЗВМ-2410 Ухтыш. Так и хочется сказать: “Ух тыш! Какой УАЗ прикольный!”, первый раз, когда увидел фото подумал, что это просто мастера обработки фото постарались, а нет, потом видео нашел и даже не одно.

Техника производится умельцами самостоятельно, но на базе общедоступной и распространенной техники, что очень хорошо с точки зрения ремонтопригодности и дальнейшего обслуживания.

Ну что же давайте подробнее разберемся, что перед нами. Вездеход имеет два объема, первый герметичный и служит для плавучести на воде, второй собственно УАЗ 31512/14, вверху все понятно (почти) 5 мест, багажник, подкапотное пространство, внизу же имеется самодельная гусеничная платформа.

Гусеницы обеспечивают минимальное давление на грунт и максимальный зацеп, в купе с хорошим дорожным просветом и возможностью плыть получаем отличную технику для самых-самых “глубоких” мест.

На выбор покупателю предлагают три мотора: ЗМЗ-409 (143 силы, бензин), ЗМЗ-51432 (113 сил, дизель) и на мой взгляд лучший вариант Cummins (2.8, дизель, 120 сил). Трансмиссия разработана компанией самостоятельно, на выбор предлагается механика с 4-мя или 5-ю ступенями. Рулевое управление осуществляется фрикционами с сервоусилителем, рычаги очень легко ходят, как в компьютерной игре, или за доп. плату можно поставить обычный руль.

Как видно автомобиль имеет крайне интересные двери, фраза “выйди в окно” хорошо применима в данном случае, это необходимо для возможности плыть, также в базовое оснащение входит водооткачивающий насос. Также есть кронштейн под лебедку, жаль сразу не предусмотрена механическая, чтоб точно вылезти из любой грязи.

Что меня радует в этом проекте, так это возможность изготовления под заказ, а не очередное гаражное творение, цена кстати 2 лимона 350 кусков, много или мало решать вам, но за готовый вездеход амфибию, думаю очень даже не плохо, так как аналогов мало.

Шины низкого давления своими руками

Шины данного типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет делать транспортное средство проходимым по любому бездорожью. В зависимости от особенностей конструкции, такие шины делятся на следующие типы:

1. Арочные. Отличаются повышенными размерами в сравнении со стандартным колесом по ширине в 5 раз, и имеют толщину до 700 мм. Давление в них как в обычном мяче – 0,05 Мпа. Устанавливаются исключительно на ведущий привод.
2. Широкопрофильные. Отличаются овальной конструкцией и давлением ниже стандартного до 2х раз. Чаще используются в грузоподъемном транспорте.
3. Тороидные. Изготавливаются в камерном и бескамерном варианте, отличаются высокой популярностью среди автолюбителей.
4. Пневмокатковые, имеющие грунтозацепы для улучшения характеристик проходимости, и ребра повышения жесткости, придающие всей конструкции устойчивость и прочность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться многим автолюбителям не по карману. Но для собственного вездехода самостоятельно сделать такое колесо вполне возможно. Работы выполняются в следующем порядке:

1. Выбор исходного материала, к примеру, шины сельскохозяйственной или авиационной техники, а также других видов транспорта промышленного назначения.

2. Протектор очищают, моют и сушат, после чего прорисовывают нужные узоры, чтобы создать собственный рисунок, а также удалить лишнюю проволоку и резину.

3. Для удаления излишков проволоки, внутренняя часть колеса подрезается и производится удаление корда при помощи лебедки.

4. Лишнюю резину также удаляют лебедкой, сделав надрезы по окружности, и закрепив их клещами к тросу, аккуратно оттягивая и подрезая при помощи ножа.

5. После удаления слоя протектора, поверхность зачищают наждачной бумагой.

6. Сборка диска. Для этого используют стандартный, разрезанный напополам диск, или сваренный из пластин и труб, после чего тщательно отшлифованный, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и закрепляется ремнями или пожарным шлангом, после чего накачивается. Колесо готово.

Какой выбрать тип протектора для вездехода?

Для подбора нужного вида протектора для вездехода с шинами низкого давления, нужно учитывать следующие факторы:

1. Протектор должен обладать способностью самоочистки. Данное свойство особенно актуально для использования вездехода в суровых и заболоченных местах.
2. При использовании вездехода на торфяниках, шины выбирают с невысоким и неглубоким рельефом, иначе при разрыве их верхнего слоя, сцепление окажется недостаточным для полноценного передвижения.
3. При использовании в заснеженных районах и на песчаниках шины выбирают с редким рисунком.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.
