Конструируем гусеницы для мотоблока своими руками

О производителях и особенностях устройств

Прежде чем выбирать конкретную марку, надо четко сказать: приставка всегда поставляется в собранном на заводе исполнении. Это позволяет исключить ошибки и проблемы, обусловленные самостоятельной сборкой.

Различия между отдельными моделями касаются:

• величины ленты с гусеницами;

• характеристик материалов;

• числа роликов;

• методов запуска в работу.

Среди российских фирм отлично зарекомендовали себя «Муравей», «Рысь» и «Буран»; из иностранных поставщиков стоит предпочесть Talon.

Поставить резиновые гусеницы на мотоблок «Нева» можно примерно за 28000 рублей.

Если смонтировать водительские сиденья, можно приблизить конструкцию к гусеничному минитрактору. Если конструкция лишена возможности добавить водительское сиденье, она будет стоить несколько дешевле.

Несмотря на ослабленную функциональность, такие движители спокойно работают в зимних условиях. Они уверенно преодолевают и бездорожные участки, и снежные полосы. Большой проблемой является относительная дороговизна конструкций. Часто с ней борются, пытаясь сделать гусеницы своими руками.

Поделки из втулок от туалетной бумаги

10 отличных идей

Стаканчик для растений
Втулки от туалетной бумаги изготовлены из картона, а это значит, что они более экологичны, чем пластик. Поэтому из них получатся прекрасные горшки для твоих растений. И сделать их очень просто! Для этого тебе нужно всего лишь сделать четыре надреза и сложить так, чтобы они сгибались внутрь и сформировали устойчивое дно стаканчика. После в таком стаканчике можно выращивать всё что угодно.

Кормушка для птиц
В детстве на уроках труда мы все делали кормушки для птиц или скворечники. С помощью втулки можно создать альтернативный вариант кормушки для птиц, для этого понадобится гораздо меньше времени и материалов. Всё, что тебе нужно, — намазать втулку от туалетной бумаги арахисовым маслом и посыпать кормом для птиц. После повесить ее в саду или на балконе — и всё готово!

Бигуди
Самое полезное и необычное, на наш взгляд, применение втулки — это бигуди

Если намечается важное событие, а у тебя под рукой нет плойки, но есть много втулок от туалетной бумаги, тогда это просто находка для тебя! Рецепт прост: берешь втулки, накручиваешь на них сухие волосы, закрепляешь невидимками и ждешь. Ты великолепна!

Взгляд этой женщины так и манит попробовать сделать себе такие кудри.

Гараж для игрушечных машин
У каждого уважающего себя автолюбителя должен быть такой гараж

Тебе понадобится коробка для обуви и много втулок. Приклей их ко дну коробки, размести там свои автомобили. Подпиши, что это гараж, поставь на видном месте и хвастайся своей коллекцией!

Ящик для кабелей
Очень удобная и практичная вещь. Принцип тот же, что и с игрушечным гаражом. В таком ящике всегда будет царить порядок, кабели больше не будут спутываться, и ты сможешь быстро найти нужный.

Держатель для кабелей
Кабели можно хранить не только в коробке, а вот в таком удобном держателе. Это удобно для тех кабелей, которыми ты постоянно пользуешься. А если еще и сделать красивые надписи на втулках, то это станет забавным украшением твоего стола.

Держатель для упаковочной бумаги
Такие же держатели можно сделать для упаковочной бумаги. Это удобно, ведь так она будет занимать меньше места, а также будет аккуратно сложена и перестанет разматываться.

Зажигалка для гриля
Разжечь огонь с втулками для туалетной бумаги очень просто, если вдруг под руками нет обычной зажигалки. Возьми сухих листьев, наполни втулку и подожги. Это поможет тебе быстро разжечь огонь и насладится барбекю.
А если не получится, то хотя бы повеселишь родных процессом создания этого устройства.

Украшения
Из втулок для туалетной бумаги можно придумать просто несметное количество декора и украшений для дома. Тут всё зависит от твоей фантазии. Вот тебе несколько лучших идей для поделок.

Подставка под смартфон
Просто и со вкусом. Добавь к втулке четыре канцелярские кнопки, чтобы сделать конструкцию устойчивой, немного декора на твой вкус, чтобы подставка стала стильной — и наслаждайся своим творением.

Втулки от туалетной бумаги — это то, что мы неизбежно накапливаем и просто выбрасываем. Но почему бы не применить их для чего-то полезного? Ты теперь знаешь, как это сделать!

Обязательно поделись этой забавной статьей со своими друзьями! Они непременно оценят.

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Важно! Мощности двигателя мотоблока «Нева» хватит для перевозки на снегоходе водителя и одного пассажира.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

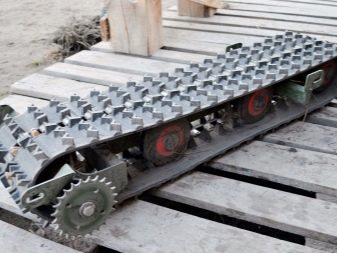

Гусеницы для мотоблока своими руками

Из чего можно изготовить гусеницы

В наши дни многие люди пытаются своими руками разработать и изготовить импровизированные вездеходы, но очень проблематично сделать гусеницу для мотоблока, так как она должна быть легкой и прочной одновременно. Ниже мы приведем несколько способов осуществления этой идеи.

Для изготовки гусеничного модуля для мотоблока можно использовать подручные средства. Самый простой способ – сделать самодельные гусеницы с помощью втулково-роликовой цепи и транспортной ленты.

Для того, чтобы изготовить гусеницу своими руками из этих материалов, вам не понадобятся специальные инструменты или станки. В целях продления срока службы самодельные гусеницы из транспортной ленты и цепи можно прошить с края леской. При прошивке соблюдайте шаг в 1-2 см.

Соединить ленту в кольцо можно различными способами:

• вы можете использовать шарнир, который будет схож с рояльной петлёй;
• можно сшить края ленты, однако этот способ будет ненадежным.

Совет: Толщину будущей гусеницы подбирайте в зависимости от мощности вашего мотоблока.

Для высокомощных агрегатов можно использовать ленту толщиной 7-15 мм. Ее также используют для сельскохозяйственной техники. Однако помните, что ставить такую ленту нужно аккуратно, так как её вес достаточно большой.

Гусеницы из шин

Следующий способ изготовки подобного узла передвижения своими руками – с помощью старых автомобильных протекторов машины либо трактора. Такая гусеничная приставка к мотоблоку достаточно практична и проста в изготовлении. Ещё к преимуществам данного способа можно отнести отсутствие необходимости изготовления специальных грунтозацепов.

Для начала вам необходимо вырезать своими руками из старой шины дорожку с протектором и тщательно отделить её боковые поверхности. Отрезать боковую поверхность достаточно проблематично. Вручную это можно произвести с помощью хорошо заточенного ножа.

Однако, в таком случае, процесс может затянуться, и вряд ли вы отрежете боковую часть качественно и аккуратно. На помощь может придти обыкновенный электролобзик. Лучше всего использовать пилку с мелкими зубьями. Для того, чтобы уменьшить трение полотна электролобзика, периодически смачивайте его водой либо специальным мыльным раствором.

После того как вы сняли борта, при необходимости уберите лишние слои с изнаночной стороны вашей заготовки. Это необходимо сделать, если получившаяся дорожка слишком твёрдая.

Совет: Если вы заметили, что рисунок протектора не подходит – лучше заново нарежьте новые грунтозацепы.

Получившаяся гусеница отлично подойдет для вашего мотоблока, так как она уже изначально будет иметь замкнутый контур, следовательно, её надёжность будет выше. Среди минусов узла передвижения из шин можно отметить ограниченную ширину. Хотя этого недостатка можно избежать, если вы используете сдвоенный или строенный протектор.

Вездеход из ремней и цепей

Ещё одним простым способ считается изготовление гусеницы из ремней своими руками. Данный способ отличается своей простотой и удобством. Для изготовления гусениц для мотоблока из ремней используйте те, у которых клиновидный профиль. Соединять их воедино нужно с помощью грунтозацепов, которые прикреплены к ремням винтами либо заклёпками.

Более надежной будет гусеница, сконструированная из старых, ненужных одинаковых цепей. Они наверняка будут валяться у вас или у соседей в сарае. На одну такую ленту понадобятся две цепи:

• берут изделия необходимого размера;
• разжимают последние звенья и сворачивают цепи в кольца;
• края зажимают и заваривают.

Скрепляют кольца-цепи самодельными грунтозацепами, выполненными из толстых стальных (железных), заранее просверленных пластин. Их накладывают на одноименные звенья цепи с двух сторон и зажимают болтами и гайками.

Желательно, чтобы пластины обращенные к земле были толстые, чтобы головка болта была утоплена в ней полностью

Алгоритм выполнения деталей

Существует несколько проверенных способов изготовления гусеницы своими руками. Они зарекомендовали себя, как наиболее надежные.

Применение транспортной ленты

Считается одним из самых простых методов

Особое внимание уделяют толщине транспортной ленты. От этого непосредственно зависит уровень нагрузки на агрегат

Оптимальным будет подбор ленты толщиной 7 мм как минимум. Помимо прочего, придется позаботиться и о дополнительном колесе с каждой из сторон

Можно снять его со старого автомобиля, но при этом важно, чтобы диаметр его совпадал с аналогичным параметром у колеса на мотоблоке

Использование автопокрышки

Для мотоблока нередко берут гусеницы из автопокрышек. Народные умельцы утверждают, что конструкция имеет высокую надежность, когда в неё включён указанный элемент. Чтобы полученный мотоблок был практичным, обязательно надо позаботиться о качестве автомобильных покрышек. Они должны иметь правильный рисунок протектора. В этом отношении предпочтительнее покрышки от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, так как выполняет роль грунтозацепа.

Процесс изготовления можно условно разделить на несколько этапов. Вот они:

1. После обнаружения подходящих покрышек вырезают из них дорожку для гусениц. Это трудоемкая работа, которая потребует много времени.

2. Используют для вырезания хорошо заточенный нож. Лучше взять тот, который используют сапожники. Время от времени его надо смачивать в мыльном растворе. Так резина будет лучше поддаваться резке.
3. Срезают с покрышек обе боковины. Чтобы упростить процесс, можно использовать для этого электролобзик с мелкими зубцами. Убирают лишние фрагменты внутри покрышки, если есть необходимость. Если дорожка получилась слишком твердое внутри, данную манипуляцию можно повторить.

Преимуществом указанного способа является отсутствие потребности в соединении кольцевым способом. Покрышка уже имеет замкнутую структуру.

Благодаря этому удается улучшить показатели надежности гусениц, что особенно важно в условиях больших нагрузок. И всё же такие гусеницы получаются довольно ограниченной длины

Она соответствует аналогичному параметру у автомобильной покрышки.

Из цепей и ремней

Вездеходы на гусеницах часто изготавливают с применением обычных ремней с клиновидным профилем. Соединяются они промеж собой посредством грунтозацепов. Ремни прикрепляют винтами или заклепками.

Дополнительным способом является использование одинаковых по размеру цепей. Этот материал часто обнаруживается в большом количестве в гараже у дачников. Процесс изготовления сводится к следующим моментам:

• Берут 2 одинаковые по размеру цепи. Последние звенья разрывают, после чего объединяют их в замкнутое кольцо. Пережимают звенья и заваривают их.
• Грунтозацепами соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления можно сделать из простых стальных пластин подходящей толщины. Их соединяют посредством болтов.

Если нет желания изготавливать гусеницы самостоятельно, можно взять такие изделия от старой техники. Например, хорошую эффективность демонстрирует мотоблок на гусеницах от Бурана. Есть смысл использовать именно старые детали, так как новые бурановские гусеницы стоят довольно дорого.
