Описание видеорегистратора full hd 1080 p с функцией wdr

WDR авторегистратора Full HD 1080 p

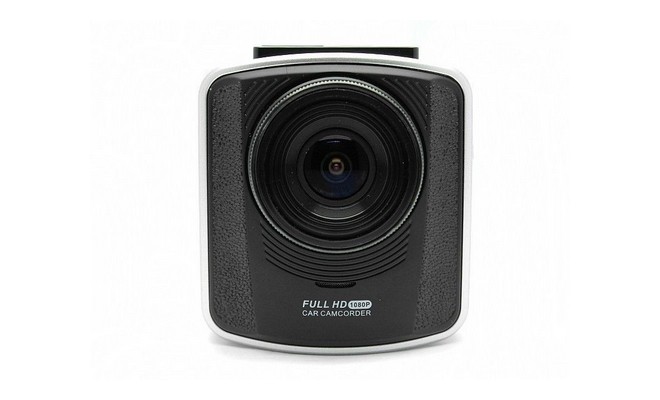

Рассмотрим систему WDR на примере автомобильного регистратора Full HD 1080p. Этот прибор подойдет тем, кому важна максимально эффективная видеосъемка. Full HD 1080 p идеально подходит для наших погодных условий. Благодаря данной функции происходит коррекция освещенности съемки в местах с разным освещением.

Например, при выезде из тоннеля освещение будет выравнено, при этом качество видеосъемки не пострадает.

Происходит это автоматически.

Техническое руководство видеорегистратора:

производитель — Китай;
свойства — автоматическая функция WDR в видеорегистраторе;
камера — 5 Мп;
карта памяти — mocro SD;
режим съемки — день/ночь;
язык меню — на русском.

К устройству прилагается инструкция, по которой покупатель легко сможет настроить все необходимые функции прибора:

разрешение — это очень важный показатель, так как от него зависит качество съемки, соответственно, чем выше оно будет, тем качественнее получится видеозапись;
установление даты и времени;
цикличность записи (файлы обычно делят по 5 минут);
режим съемки обычно ставят на автоматический, чтобы регистратор сам подбирал подходящее освещение;
наличие координат — нужно в случае необходимости доказать ваше место пребывания.

WDR по другому называют HDR — высокий динамический диапазон. Есть и иной метод использования функции WDR — это технология PIXIM. Человеческий глаз видит намного лучше камеры видеонаблюдения. В обычной камере качество картинки сильно ухудшается, а с данной технологией для каждого пикселя подбирается оптимальное световое освещение.

Инструкция по настройке и эксплуатации

Прилагаемая к Car DVR инструкция по эксплуатации содержит следующие рекомендации:

1. Оборудование оснащено многоязычным интерфейсом пользователя, перед началом эксплуатации необходимо выбрать необходимый язык.
2. Для зарядки регистратора от автомобиля разрешается применять только штатное зарядное устройство. Старт записи осуществляется в момент начала работы двигателя. После отключения зажигания производится автоматическое сохранение записи, а затем устройство отключается.
3. Монтаж крепежа видеорегистратора Full HD осуществляется на вакуумную присоску, поверхность стекла следует очистить от пыли и обезжирить.
4. Время полной зарядки аккумуляторной батареи достигает 3 часов. Для продления ресурса устройства рекомендуется после покупки провести 2-3 цикла полной разрядки. Допускается зарядка батареи от персонального компьютера или ноутбука через шнур с разъемом USB.
5. Для хранения записей используются накопители стандарта microSD, для обеспечения быстродействия требуется устанавливать карты SDHC класса 6.
6. Если пользователю требуется сохранить записываемый файл, то необходимо нажать на кнопку ОК. При этом происходит сохранение файла в отдельную папку, регистратор переходит в режим ожидания.
7. Для изменения параметров съемки используется многоуровневое меню.
8. Для использования в качестве фотоаппарата следует переключить режим работы. Необходимо учитывать, что оборудование не является переносным, аккумулятор используется как резервный источник питания для сохранения последнего файла.
9. Допускается использование регистратора в качестве WEB-камеры с подключением к порту USB.
10. При попадании жидкости на корпус регистратора или блок питания необходимо прекратить эксплуатацию устройства. Не рекомендуется прикасаться к работающему оборудованию мокрыми руками.
11. Запрещается подвергать изделие воздействию высоких температур и располагать его вблизи источников тепла.
12. Регистратор не должен монтироваться в зоне воздействия магнитного поля, которое приводит к некорректной работе устройства.
13. Эксплуатация разрешается при температуре 0…+45°С. В зимнее время требуется предварительный прогрев оборудования.
14. При перегреве корпуса или обнаружении следов оплавления кабелей регистратор следует отключить от сети. Дальнейшее использование возможно после проверки в сервисном центре.

Что такое WDR в авторегистраторе

Если учесть, что видеорегистратор работает в сложных условиях освещения, то большая часть заснятых кадров должна получаться неясной. Как интенсивный поток света, так и его недостаток способствуют некачественной съемке.

Эта проблема разрешается с помощью современной функции WDR, которую стали устанавливать в регистраторы. Слово WDR расшифровывается как Wide Dinamic Range (в переводе — расширенный динамический диапазон). Благодаря этой системе камера объединяет 2 кадра с разной выдержкой.

Далее — как работает данная функция. Снимая первый кадр, камера выдерживает минимальное время. За счет этого поток света не успевает засветить изображение. Следующий кадр, напротив, делается с максимальной выдержкой, за время которой камера успевает запечатлеть все затемненные участки. В результате получаются 2 изображения: первое — адаптированное для освещенных предметов, а второе — для затемненных. При их совмещении будет качественный кадр без недостатков со сбалансированной контрастностью по всей поверхности.

Видеокартинка может быть некачественной при съемках в вечернее или ночное время, а также от ослепительного света встречных автомобильных фар. Видео, снятое регистратором без функции WDR, получится невозможным для просмотра.

До недавних времен подобным расширением снабжали только профессиональные авторегистраторы высокого класса и системы видеонаблюдения. В настоящее время почти во всех устройствах, даже в самых недорогих, присутствует функция WDR.

В некоторых современных видеорегистраторах наряду с системой расширенного динамического диапазона используют гамма-коррекцию, благодаря которой запись становится еще комфортнее при просмотре.

Дисплей

На рынке продают два типа видеорегистраторов:

• Без дисплея.
• С дисплеем.

Дисплей выполняет функцию возможности просмотра видеосъемки непосредственно во время записи. Конечно, подобные устройства могут быть использованы не только по назначению, они позволяют смотреть фильмы, видеозаписи и картинки. Но, находясь за рулем, водитель вряд ли сможет отвлечься для просмотра.

У устройств без дисплея функционал намного больше. Среди их достоинств можно выделить:

• Компактные размеры.
• Хороший дизайн.
• Возможность скрытого монтажа, что увеличит безопасность вождения.
• Монтированный антирадар.
• Возможность использования функции автоматического старта.
• Наличие противоударного устройства.

Просмотреть видеозапись можно, если подключить видеорегистратор к одному из следующих переносных устройств:

• Ноутбук.
• Планшет.
• Смартфон.
• GPS-навигатор.

Трудности эксплуатации приспособления

Видеорегистратор-зеркало Jansite появился на рынке в 2017 г. Поэтому товар еще мало изучен. В комплекте с оборудованием идет инструкция на английском языке, что очень затрудняет ознакомление с правилами монтажа и эксплуатации регистратора. Производители обещали сделать перевод инструкции, но еще не выполнили это. Имеющаяся инструкция содержит лишь обобщенные краткие рекомендации по установке и подключению гаджета.

Видеорегистратор Jansite у пользователей имеет неоднозначные отзывы. Всех без исключения радует предельно доступная цена. Из недочетов выделяют единичные случаи сбоев в программе. Отдельные пользователи отмечают, что иногда автоматически при зажигании не включаются камеры и их надо включать вручную через меню.

Некоторые эксперты считают, что для осуществления безопасной парковки надо камеру заднего вида с углом обзора как минимум в 180°. Поэтому имеющейся парковочной камеры с объективом в 140° недостаточно. Самостоятельно подключить другие устройства записи весьма проблематично потому что трудно подыскать прибор с такими же требованиями к электропитанию.

Китайские автовидеорегистраторы имеют посредственное качество перевода меню. Может возникнуть необходимость прошивки устройства для установки всех полноценных функций. Для этого нужно загрузить на свой компьютер интересующее программное обеспечение и проверить его антивирусом. Если программа сжата, то ее потребуется разархивировать.

Видеорегистратор необходимо демонтировать, вынуть из него аккумулятор и карту памяти. Последнюю необходимо подключить к ПК и отформатировать. После очистки карты на нее переносится необходимое ПО и запускается для тестирования. По завершении процедуры видеорегистратор заново собирается и перезагружается.

Самостоятельная прошивка видеорегистратора вызывает некоторые затруднения. Если отформатировать карту памяти, то устройство без родной программы может работать со сбоями. Придется подключать непосредственно сам регистратор к ПК. Здесь возникает следующее затруднение: иногда компьютер не видит китайский видеорегистратор. Поэтому прошивку лучше делать в специализированном салоне.

Подготовка кработе

Установка аккумулятора

Снимите крышку отсека с аккумулятором, потянув ее вниз, а затем на себя.
Вставьте аккумулятор по направляющим, соблюдая полярность, контактами–внутрь прибора.Установите крышку на место. Используйте только аккумуляторы с напряжением 3,7В.

Зарядка аккумулятора

Вы можете зарядить батарею с помощью автомобильного адаптера или от компьютера.

1. Подключите адаптер питания к разъему (2) на корпусе прибора и подсоедините его к разъему автомобильного прикуривателя. Индикатор заряда загорится красным, а когда батарея будет
полностью заряжена, погаснет.

2. Один конец USB кабеля подключите к разъему USB (1) на корпусе прибора, а другой – к USB
разъему компьютера. Индикатор заряда загорится красным, а когда батарея будет полностью заряжена, погаснет.

При зарядке от компьютера следует учитывать, что во включенном состоянии (при работающей камере) регистратор
потребляет ток не более 0,4А, а во время записи до 0,6А.

По USB порту компьютера поступает ток в среднем 0.5А, следовательно подключенный к ПК и просто включенный
регистратор будет заряжаться очень медленно, а включенный в режим записи регистратор будет РАЗРЯЖАТЬ аккумулятор.

Для начала работы с прибором необходимо установить в него карту памяти, а также установить дату и
время в меню настроек. Если дата и время не установлены, прибор не сможет начать запись.

…

Установка и извлечение карты памяти

Операции с картой памяти проводите только при выключенном устройстве.
Вставляйте карту памяти в слот на торце регистратора стикером вниз до характерного щелчка.
Для извлечения карты памяти нажмите на нее до появления характерного щелчка.

Установка автомобильного держателя

Вкрутите кронштейн по резьбе в корпусе регистратора. Опасайтесь повреждения корпуса – не нужно вкручивать до упора!
Вымойте и насухо протрите чистой салфеткой место установки автомобильного держателя на лобовом стекле.
Снимите защитную пленку с присоски и насухо протрите ее.
Откройте защелку присоски на держателе, прислоните и плотно прижмите присоску всей поверхностью к стеклу. Затем нажмите и закройте защелку присоски до упора.
В зимнее время необходимо прогреть присоску держателя и лобовое стекло путем включения обдува печки.

Подключение питания

Подключите штекер автомобильного зарядного устройства (АЗУ) в гнездо прикуривателя.
При использовании еще какого либо устройства требующего питания от прикуривателя приобретите и подключите специальные делитель на 2 или 3 гнезда.
Если в комплекте идет АЗУ с удлиненным кабелем 3 метра, аккуратно и незаметно проложите кабель от гнезда прикуривателя (разветвителя) под передней панелью, уплотнителем лобового стекла до места установки видеорегистратора. Убедитесь, что светодиод на АЗУ загорелся, подключите разъем зарядного устройства к автомобильному
регистратору.

Руководство по настройке и эксплуатации

Прилагаемые к оборудованию инструкции на русском языке содержат разделы, посвященные особенностям настройки и использования функции WDR. Под регулировкой подразумевается изменение алгоритма действия в зависимости от контрастности изображения.

Некоторые производители закладывают несколько фиксированных ступеней чувствительности, которые переключаются владельцем регистратора через меню. Часть оборудования позволяет только включать и выключать функцию, контрольный индикаторный значок располагается на дисплее. Применение WDR допускается при различных форматах видео. Отключение функции не позволит передать четкое изображение темного объекта на фоне светлого, например, силуэт человека на фоне включенных фар встречного автомобиля.

Полученное значение измеряется в децибелах (дБ), указывается производителями в спецификации.

При покупке регистратора следует учитывать, что замеры выполняются в лабораторных условиях, истинное значение будет отличаться от заявленного. Рекомендуется приобретение оборудования с максимальным значением параметра

Также следует обращать внимание на производительность процессора, который отвечает за обработку сигнала

Сравнение FullHD и HD

Именование Full HD не является стандартом качества — это маркетинговая бирка, созданная для привлечения покупателей и не дающая им путаться в цифровых значениях разрешений. Существует стандарт HD ready 1080p, соответствующий разрешению 1920х1080, но не эквивалентный Full HD: часто видеотехника технически не соответствует упомянутому стандарту, ограничиваясь соответствием разрешения. HD ready же — стандартизированное обозначение приемников.

Для потребителя разница между разрешениями Full HD и HD заключается в качестве изображения. Высокая четкость обусловлена повышением детализации за счет увеличения количества пикселей матрицы экрана.  Соответственно, изображение формата Full HD содержит больше информации, нежели HD или изображение стандартной четкости. По оценкам специалистов, разница в количестве информации может достигать четырехкратного размера.

Также матрицы дисплеев Full HD способны отображать как картинку с разрешением 1920х1080, так и 1920х720, и стандартную 720х576, тогда как HD ready на более высокое разрешение не замахивается. Это не значит, что при воспроизведении видео иного формата мы получим телесетку или “снег”. HD-дисплеи увеличивают стандартное разрешение видео до разрешения установленной матрицы, картинку HD720 отображают без изменений, а HD1080 уменьшают — опять же, до физических возможностей матрицы. Full HD-дисплеи любое разрешение ниже 1920х1080 “дотягивают” до собственной матрицы. Как правило, большие экраны предполагают воспроизведение медиа-контента, так что качество картинки будет принципиально важным, и выбор остается за Full HD.

Что касается развертки, то HD подразумевает исключительно прогрессивную, хотя с небольшим искажением такие устройства могут воспроизводить и 1080i (чресстрочная развертка). FullHD предполагает и чресстрочную, и прогрессивную развертки. Такой компромисс дает возможность получать сигнал, например, со спутника без проблем с потоком данных и пропускной способностью канала.

Сегодня ценовой диапазон теле и видеотехники имеет очень широкий разброс, так что говорить об однозначном преимуществе в стоимости того или иного класса устройств не приходится. Однако большинство производителей в дополнение к матрицам Full HD формата устанавливают мощные процессоры, способные быстро обрабатывать изображение, так что при равенстве диагоналей такие модели могут оказаться существенно дороже. Еще один важный момент: Full HD не равно HD1080p, так что технически несоответствующие стандарту качества модели телевизоров и мониторов могут маркироваться Full HD (без обмана потенциальных покупателей), но стоят такие устройства намного дешевле тех, что имеют маркировку HD1080p.

МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ

Внимательно прочитайте данный раздел и обязательно следуйте указанным инструкциям. Это поможет обеспечить качественную работу прибора и продлит срок его службы.

Инструкции по безопасности

• Никогда не открывайте корпус прибора или адаптера питания, т.к. это может привести к поражению электрическим током. Обслуживание прибора должно проводиться только специалистами авторизованного сервисного центра.

• Используйте изделие строго по назначению.

• Не оставляйте видеорегистратор HD Portable DVR with 2.5 TFT LCD Screen на панели управления в автомобиле под воздействием солнечных лучей, т.к. перегрев батареи может стать причиной нарушения функционирования прибора.

• Не кладите никакие предметы на прибор и не давите на дисплей прибора, иначе он может треснуть.

• Не прикасайтесь к дисплею острыми предметами, чтобы его не повредить.

• Не разрешайте детям играть с прибором без вашего присмотра.

• Удалите адаптер из гнезда прикуривателя, немедленно выключите прибор, если он включен,
и обратитесь в авторизованный сервисный центр в следующих случаях:

— если адаптер питания либо его шнур оплавился или был поврежден;

— если корпус или блок питания были повреждены или в них попала жидкость. Чтобы предотвратить повреждения, специалисты сервисного центра должны проверить компоненты прибора.

• Адаптер питания потребляет электроэнергию, даже если батарея заряжена. Поэтому отсоединяйте его от прикуривателя, если не пользуетесь прибором, чтобы автомобильный аккумулятор не разряжался.

Для безопасности не производите настройку устройства во время движения.

.

Условия работы

• Не подвергайте прибор HD Portable DVR воздействию влаги, тепла или прямых солнечных лучей, особенно в
автомобиле, избегайте образования пыли.

• Следите, чтобы автомобильный видеорегистратор не намокал, берегите его от дождя и града. Имейте в виду, что влага
может образоваться даже в защитном чехле в результате конденсации.

• Не роняйте, берегите его от сильной вибрации, тряски и ударов.

• Не храните регистратор и его компоненты рядом с огнеопасными жидкостями, газами или взрывоопасными материалами.

• Перед очисткой прибора всегда его выключайте. Очистку экрана и поверхности устройства производите с использованием мягкой влажной ткани без ворса.

• Не разбирайте, не переделывайте и не ремонтируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию на бесплатный ремонт изделия. Ремонт должен производиться только в специализированных авторизованных сервисных центрах.

Температурный режим

• Рабочая температура прибора от +0 С до +40 С при относительной влажности от 10% до 80%

• Храните прибор в безопасном месте, чтобы он не подвергался воздействию высоких температур (при парковке или попадании прямых солнечных лучей).

Работа с батареей

Ваш авторегистратор оснащен ионно-литиевой аккумуляторной батареей. Чтобы продлить срок службы батареи соблюдайте следующие инструкции.

ВНИМАНИЕ:

Заменяйте батарею только батареями такого же типа или похожими, рекомендованными производителем. Запрещается открывать аккумуляторную батарею. Запрещается бросать батарею в огонь. Утилизируйте использованные батареи в соответствии с местными нормами.

• Запрещается подвергать батареи воздействию тепла. Следите, чтобы прибор и установленная
в него батарея не перегревались. В противном случае возникает опасность повреждения или
даже взрыва батареи.

• Для заряда батареи используйте только входящий в комплект автомобильный адаптер.

• Запрещается выбрасывать батареи вместе с обычным мусором. Утилизируйте использованные батареи в соответствии с местными нормами.

Питание от автомобильного адаптера

• Автомобильный адаптер подсоединяйте только к гнезду прикуривателя в автомобиле (с
аккумулятором на 12/24 В постоянного тока). Если вы не уверены на счет характеристик питания, обратитесь к производителю вашего автомобиля.

ВНИМАНИЕ:

Если вы не используете устройство в течение длительного времени, перед использованием зарядите аккумуляторную батарею. В противном случае срок ее службы сократится.

Транспортировка

При транспортировке прибора соблюдайте следующие инструкции.

• После транспортировки прибора перед использованием прибора подождите некоторое время.

• В случае резких перепадов температуры или влажности внутри прибора может образоваться конденсат, а это может привести к короткому замыканию.

• Для защиты прибора от грязи, ударов и царапин храните его в защитном чехле.

• При перевозке прибора используйте оригинальную упаковку.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Предостережения

Большая часть зависаний и некорректной работы регистратора происходит из за применения несовместимых или некачественных карт памяти – будьте внимательны при выборе и покупке карты памяти !

Некоторые карты памяти не совместимы с регистратором – они не определяются или сбоят при записи.

К сожалению без вскрытия упаковки и тестирования совместимость карты никак не проверить,
несовместимые карты попадаются у всех производителей, обычно это все подделки.

На сенсоре и мониторе камеры допускается наличие битых пикселей (белых и темных точек на видео)

При возникновении неисправности попробуйте решить проблему с помощью рекомендаций, приведенных в этом разделе. Если неисправность не удаётся устранить самостоятельно, то обратитесь в сервисный центр

Не получается сделать видео запись и запись голоса.

Измените разрешение, частоту кадров в секунду.

Установите другую карту памяти, например, большей ёмкости.

Убедитесь, что карта памяти установлена правильно (во время установки должен быть слышен щелчок).

Удалите ненужные файлы с карты памяти, чтобы освободить место.

Убедитесь, что оба конца кабеля HDMI плотно подсоединены к разъему видеорегистратора и разъему телевизора.

……

Видеорегистратор работает некорректно. Не работают кнопки.

Выключите прибор и извлеките из него батарею.

Установите батарею заново и включите прибор.

Произведите форматирование карты памяти и сброс параметров настройки на заводские значения (см. пункт «Меню настроек»).

При форматировании карты памяти все данные удаляются, поэтому, если ваш прибор работает нормально, не следует производить форматирование.

Текущее время и дата сбросились.

Установленное дата и время не сохраняются в памяти устройства при полностью разряженном аккумуляторе.
Не допускайте полной разрядки аккумулятора.

Топ самых лучших моделей

Видеорегистраторы Full HD позволяют получать самое четкое изображение. Эти устройства способны отлично воспроизводить номера машин с дистанции не более 12 метров. Но этого расстояния достаточно, если нужно узнать, кто виновен в аварии.  Чтобы выбрать гаджет, следует рассмотреть самые лучшие модели.

Xiaomi 70mai Smart Dash Cam

Бюджетная модель гаджета, которая отличается отличным дизайном. Снабжена матрицей с расширением 2 Мп, а также встроенным модулем вайфай. Можно контролировать работу видеорегистратора голосом.

Xiaomi 70mai Smart Dash Cam регистратор с разрешением 1920х1080 пикселей. Благодаря этому обеспечивается качественная видеосъемка при скорости 30 кадров в секунду. Объектив сделан из стекла, в нем встроено 6 линз. Гаджет не будет мутнеть в процессе использование, изображение получится очень четким. Конструкция прибора уникальная, угол обзора широкий – 130 градусов. Поэтому Xiaomi позволит зафиксировать не только действия на дороге, но и на обочине.

Mystery MDR-900HDS

Модель оснащена прочным корпусом, который надежно защищает внутренние детали от накопления пыли и воды. В видеорегистратор монтирована камера, которая производит видеосъемку в двух режимах:

• Разрешение 1920х1080 со скоростью 30 кадров в секунду;
• Разрешение 848х480 со скоростью 60 кадров в секунду.

Размер дисплея 1,5 дюймов, что позволяет смотреть видеосъемку в режиме реального времени. Емкость батареи 1300 мАч, благодаря чему устройство будет работать без подзарядки около двух с половиной часов. Угол обзора 90 градусов, благодаря чему можно увидеть все объекты на дороге. А благодаря встроенному микрофону можно вести съемку, обеспечивая качественное озвучивание.

TrendVision TDR-708GP

Недавно в эту модель видеорегистратора внесли некоторые изменения. Производитель улучшил его дизайн и сделал начинку мощнее. Теперь гаджет оснащен очень мощным процессором и улучшенным сенсором, что позволяет улучшить качество изображения. Съемка получается очень качественной даже ночью, поскольку гаджет способен автоматически менять режим. Приятное дополнение – наличие двух слотов для карт памяти и набор из трех поворотных креплений со сквозным питанием.

Дисплей TrendVision достаточно яркий, и можно просматривать снятые части видео сразу же. А встроенная аккумуляторная батарея позволит делать записи, когда владелец машины находится за пределами салона.

Xiaomi Yi Car DVR 1080P Wi-Fi

Этот гаджет создали китайцы. У него прекрасный дизайн – выглядит, как дорогое устройство, но цена доступная. Корпус серого цвета сделан из прочного и качественного пластика. Устройство позволяет вести съемку в двух режимах:

• Full HD.
• 2K

Угол обзора – 165 градусов, за одну секунду снимается 30 или 60 кадров. Корпус оснащен слотом для карты памяти и двумя портами USB. А встроенный дисплей позволяет просматривать видеозапись.

Видеорегистратор Xiaomi продается с инструкцией, но она на английском и китайском языке. Однако благодаря наличию картинок и простому меню гаджета сделать настройку достаточно просто даже, если не читать текст инструкции.

Lesko Car D97 Black

Этот гаджет является не только автомобильным видеорегистратором, а целым многофункциональным устройством. Кроме камеры, которая фиксирует все, что происходит перед автомобилем в устройстве можно включить и заднюю передачу, что позволит снять все, что происходит позади устройства. Водитель сможет увидеть любые объекты, которые могут стать причиной аварии на дороге.

Характеристики Car 97 следующие:

• Угол обзора – 170 градусов.
• Возможность поддержки Sim-карты.
• Встроенная GPS-навигация.
• FM-радио.
• Дисплей 7 дюймов, который позволяет просматривать все, что происходит на дороге.
