Микросхемы-драйверы светодиодов

Конструкция и детали сборки

Выбор элементов, расположенных в обвязке микросхемы PT4115, следует производить на основании рекомендаций изготовителя. В качестве C_IN рекомендуется использовать конденсатор с низким ESR (эквивалентным последовательным сопротивлением). Данный параметр является вредным и негативно влияет на КПД. При питании от стабилизированного источника достаточно одного входного конденсатора ёмкостью не менее 4,7 мкФ, который должен быть размещен в непосредственной близости от микросхемы. При питании от источника переменного тока компания PowTech указывает на необходимость монтажа танталового конденсатора ёмкостью более 100 мкФ.

Типовая схема включения PT4115 для 3w светодиода подразумевает установку катушки индуктивности на 68 мкГн, располагать ее следует максимально близко к выводу SW PT4115.

К диоду D выдвигаются особые требования: малое прямое падение напряжения, малое время восстановления во время переключения и стабильность параметров при росте температуры p-n перехода, чтобы не допустить увеличения тока утечки. Этим условиям отвечает диод Шоттки FR103, способный выдерживать импульсы тока до 30А при температуре до 150°C.

Наконец, самый прецизионный элемент схемы драйвера для 3w светодиода – резистор R_S. Минимальное значение R_S=0,082 Ом, что соответствует току 1,2 А. Его рассчитывают, исходя из необходимого тока питания светодиода, по формуле:

R_S=0,1/I_LED, где I_LED – номинальное значение тока светодиода, А.

В схеме включения PT4115 для 3w светодиода значение R_s составляет 0,13 Ом, что соответствует току 780 мА. В магазинах не всегда можно найти резистор такого номинала. Поэтому придется вспомнить формулы расчета суммарного сопротивления при последовательном и параллельном включении резисторов:

• R_посл=R1+R2+…+R_n;
• R_пар=(R1xR2)/(R1+R2).

Таким образом, можно с высокой точностью получить нужное сопротивление из нескольких низкоомных резисторов.

В заключение хочется ещё раз подчеркнуть важность стабилизации тока, а не напряжения для обеспечения нормальной длительной работы мощных светодиодов. Известны случаи, когда в светодиодах китайского происхождения ток плавно продолжает нарастать в течение некоторого времени после включения и останавливается на значении, превышающем паспортный номинал

Это приводит к перегреву кристалла и постепенному снижению яркости. Драйвер для 3w светодиода на микросхеме PT4115 – это гарантия стабильной светоотдачи в сочетании с высоким КПД при условии эффективного отвода тепла от кристалла.

Ремонт светодиодной лампы

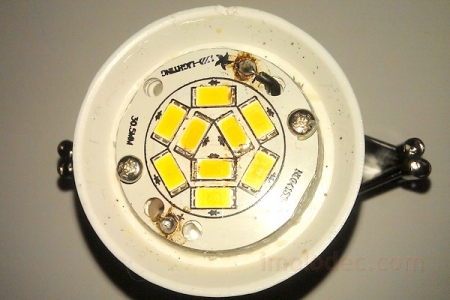

Для замены деградировавших, на AliExpress были заказаны новые светодиоды у этого продавца.

Отпаять старые светодиоды с платы проще всего посредством фена паяльной станции (температура около 300 °С). Можно и паяльником, но придется повозиться, изготовив специальную «вилочку для пайки светодиодов». Плата весьма теплоемкая и отбирает часть тепла на себя, поэтому паяльник менее 100 Вт можно даже не рассматривать.

Убрав старые светодиоды, не прекращая подогрева снизу платы, наносим на места пайки флюс, при необходимости припой, и размещаем новые светодиоды, соблюдая полярность.

Предварительно, выводы новых светодиодов также не помешает залудить. А для удобства их последующего позиционирования на плате, отметить, например анод, маркером.

Номинальные данные приобретенных светодиодов: ток 150 мА, напряжение 3,0 – 3,2 В, теплого, белого свечения 2800 – 3500 К.

Сборка осуществляется в обратном порядке. При наличии термопасты наносим ее на обратную сторону платы.

После этого работоспособность светодиодной лампы можно проверить, включив ее на несколько часов.

Не смотрите на горящие светодиоды не защищенным глазом, это опасно для зрения. Накройте их листом бумаги!

Если все нормально, все группы светодиодов светятся равномерно и не мигают, можно приклеить на место стеклянный плафон. Лучше использовать для этого клей типа «Момент». Термоклей не годится, при нагреве лампы во время работы, он может расплавиться и плафон отклеиться и упадет.

После высыхания клея светодиодная лампа снова будет служить вам верой и правдой. Ну а если вдруг, что, вы уже знаете, как ее починить.

Светлый угол — светодиоды • драйвер на OCP8153

Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.

драйвер на OCP8153

Alex strong » 05 янв 2014, 22:28

Кто знает что за микруха?попались такие вот драйвера по количеству-немало.что за драйвер ,что за микруха?мож кто знает аналог или что за зверь такой?даташитов на английском чет я не нашел…видать какой-то китайский аналог типовой микры для драйвера…по крайней мере на плате отдельных ключей не видно…значит микра содержит основное необходимое…так же на плаатке кондер по входу на 105 градусов.Что немного странно учитывая,дешевизну драйвера…еще в обвязке несколько смд резюков малого номинала,кажись контроль тока…еще всю платку не прозвонил…неохота распаивать…но охота прикинуть типовую схемку…что да как…и что за микра…

iurii » 25 дек 2015, 23:30

den737 » 26 дек 2015, 12:32

вы его не переделывали?

там и микросхема другая BP2836D

…. нашел ваше сообщение http://ledway.ru/topic9869-30.html#p182655

Skype den737

iurii » 27 дек 2015, 11:01

den737 писал(а):странно, там же написано:Выходное напряжение: DC105 ~ 150 В Выходной ток: 300mA

iurii » 28 дек 2015, 01:58

iurii » 28 дек 2015, 14:14

Вернуться в Питание и подключение светодиодов

Как подобрать нужную микросхему для драйвера питания?

Часто бывает, что при перегреве микросхемы маркировка на ней выгорает. Тогда потребуется произвести расчёт приблизительной мощности устройства.

Определяем мощность лампы.

Вариант 1. Смотрим маркировку на корпусе лапы в районе цоколя. Если она стёрлась, а в люстре несколько таких лампочек, скорее всего они одинаковой мощности. В том случае, когда ни на одной лампе не удалось обнаружить маркировку, сравните их яркость с обыкновенными лампами накаливания. Мощность светодиодной лампы приблизительно в пять раз меньше мощности аналога с нитью накаливания.

Вариант 2. Считаем количество светодиодов. Если их очень много – это cmd3528 с напряжением питания 3,3В и силой тока 20мА. Около 20 небольших — cmd 5050 на 3,3В и 60мА, крупные светодиоды — cmd5730 на 3,3В и 0,15А.

Светодиоды могут иметь последовательное соединение, либо несколько параллельных цепочек.

Внимательно осмотрите монтажную плату. Если на ней последовательно соединено по 22 элемента, напряжение питания цепочки – 72В, когда по 11 – 36В.

Соответственно, сила тока в цепи – номинальный ток диода * количество параллельных цепочек.

Аналоги bp2831a

Существует несколько распространённых микросхем для создания драйверов питания светодиодов, например bp3122, bp2832, bp2833. Следует отметить, что принцип работы у всех вариантов одинаковый, есть лишь небольшие различия в подключениях вывода.

Схема включения bp3122

Схема включения bp2831

Схема включения bp2832a

Схема включения bp2833

Различаются эти микросхемы лишь мощностью выходного каскада.

Причины выхода из строя светодиодной лампы

При перепаде напряжения чаще всего сгорает микросхема – драйвер питания. Выход из строя диодного моста либо сглаживающего конденсатора скорее казуистика.

В промышленных лампах чаще всего в качестве высоковольтного драйвера питания используют микросхему bp2831. Её задача – обеспечить стабильное напряжение, подаваемое на светодиоды.

Вот классическая схема питания для таких ламп. Понятно, что номинал радиодеталей может незначительно различаться, но общий принцип схемы будет одинаковым.

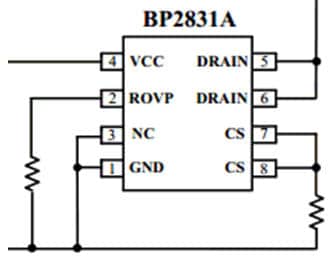

Назначение управляющих выводов:

VCC – положительный полюс питания;GND – земля;ROVP – ограничение напряжение;CS – ограничение тока;DRAIN – выход диммированного сигнала.

Эта микросхема представляет собой ШИМ-контроллер, управляющий сигнал, которого коммутируется через мощный мосфетовский полевой транзистор.

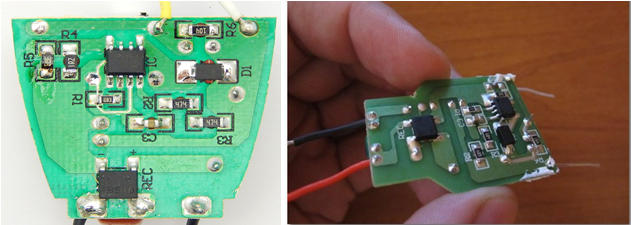

Вот так она выглядит на плате

Размещение bp2831 на плате

Принципиальная схема

На рисунке 3 показана схема с добавленной схемой таймера на 20 минут, сделанного на основе микросхемы CD4060. Этот таймер ограничивает время работы лампы. То есть, через 20 минут после включения лампа гаснет.

Чтобы её снова включить нужно сначала выключить питание лампы (выключить обычным выключателем) на несколько секунд, а потом снова включить. Счетчик D1 питается напряжением 12V.

Это напряжение получается при помощи параметрического стабилизатора, состоящего из резистора R2 и стабилитрона VD1 (на схеме пронумерованы только детали добавленные к схеме светодиодной лампы). Конденсатор С2 дополнительно сглаживает пульсации. В момент включения в электросеть появляется напряжение на С2, которым питается микросхема D1.

Это же напряжение, с помощью цепочки C1-R1 формирует импульс обнуления счетчика микросхемы D1, который поступает на её вывод 12. После этого на всех выходах счетчика D1, включая и выход D14, появляются логические нули. Нулевое напряжение поступает на затвор VT1. Он закрыт. И никак не влияет на работу схемы светодиодной лампы.

Поэтому светодиодная лампа горит.

Рис. 3. Схема сетевого импульсного драйвера для питания светодиодной лампы + таймер.

Так продолжается пока идет отсчет времени. Частота импульсов задающего генератора цепью C3-R3 установлена таким образом, что логическая единица на выводе 3 D1 появляется через 20 минут после обнуления счетчика. Как только единица появляется на выводе 3 D1 происходит две вещи.

Во-первых, единица через диод VD2 поступает на вход первого элемента мультивибратора микросхемы и срывает его генерацию, поэтому счетчик останавливается в этом состоянии и далее не считает. Во-вторых, единица с вывода 3 D1 поступает на затвор полевого транзистора VT1, который открывается и замыкает вывод 4 микросхемы ВР2832А на общий минус питания.

Это приводит к блокировке генератора этой микросхемы и она перестает работать. Питание на светодиоды не поступает и лампа гаснет. Чтобы снова включить лампу, нужно её сначала отключить от электросети (выключить) на некоторое время около 2-3 секунд или более.

При этом происходит разрядка конденсаторов, имеющихся в схеме. Затем, при включении питания появляется напряжение на С2, которым питается микросхема D1. Это же напряжение, с помощью цепочки C1-R1 формирует импульс обнуления счетчика микросхемы D1, который поступает на её вывод 12.

После этого на всех выходах счетчика D1, включая и выход D14, появляются логические нули. Нулевое напряжение поступает на затвор VT1. Он закрыт. И никак не влияет на работу схемы светодиодной лампы. Поэтому светодиодная лампа горит.

Таким образом, схема таймера запускается при включении лампы и ограничивает время горения до 20 минут. Но это время не обязательно должно быть именно 20 минут. Изменив емкость С3 и сопротивление R3 можно в очень широких пределах регулировать время горения лампы, от нескольких секунд до нескольких дней.
