Регулировка яркости светодиодов с помощью диммеров

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

1. Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
2. Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
3. Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор

Это может быть надпись или круглый значок.

Избавляемся от старой CCFL

Наиболее очевидный путь решения проблемы – замена лампы, но ремонт имеет и некоторые подводные камни. Например, для замены необходима точно такая лампа. Источники с немного другими параметрами питания инвертор принимать не хочет, а найти полный аналог для модели выпущенной 5-6 лет назад порой проблематично.

В свете этого очень привлекательна идея переделки монитора на led подсветку.

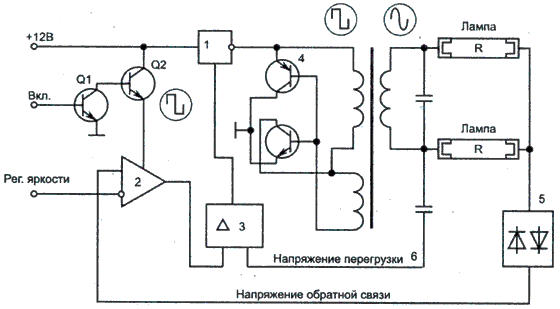

Для перехода на LED придется разобраться с инвертором для CCFL ламп. Нам он уже не пригодится, поскольку на его выходе формируется высоковольтный высокочастотный сигнал смертельный для светодиода.

Просто отсоединяем шлейф разъёма инвертора от основной платы. На будущее нам понадобится разъём «dim» для управления яркостью светодиодной ленты.

Для замены ламп в мониторе на светодиодную ленту потребуется диммируемый драйвер питания.

Замена проводится в два этапа. Первый – извлечение CCFL ламп и инвертора питания, второй – установка светодиодной ленты, драйвера питания и их подключение. В качестве светодиодного драйвера можно использовать модели на 220В и 12В, главное, чтобы они подошли по габаритам.

В качестве эквивалента CCFL лучше всего подходят ленты, у которых 120 диодов на метр. Если не удалось найти такую ленту подходящей ширины, возможно использование 90 диодов на метр.

Лента должна быть нейтрально белого цвета, иначе искажения цветопередачи гарантированы

При выборе светодиодной ленты для монитора на это обратите особое внимание. Подробнее о цвете свечения ламп читайте здесь

При замене лампы не стоит увлекаться достижением слишком высокой яркости, у мощных светодиодов значительное тепловыделение, что не лучшим образом скажется на самой матрице.

Как выбрать?

Вот несколько рекомендаций для выбора данного изделия:

• прежде всего, ориентируйтесь на возраст вашего малыша, ведь функции ночника могут разниться, в зависимости от возрастных особенностей;
• учитывайте пол ребенка. Для девочек существуют модели в виде цветка, куколки или феи. Для мальчика подойдет светильник в виде машинки. Нужно заметить, что существуют и универсальные виды, которые применимы для всех детей;
• ваше изделие должно гармонично вписываться в интерьер комнаты;
• последнее, но самое главное правило: при покупке детской лампы не забудьте посоветоваться с вашим ребенком. Обязательно учитывайте его предпочтения.

Ночник с регулировкой света – незаменимая вещь для детской комнаты. Это маленький нюанс, который сделает большое дело: поможет ребенку расслабиться и в полной мере насладиться своим личным пространством.

Обзор детского ночника StarMaster смотрите в следующем видео.

Параметры яркости свечения светодиодов

Потребителей нередко интересует, в чем измеряется яркость светодиодной лампы и по каким цифрам и обозначениям на ее упаковочной коробке определяется данный параметр. На ней указываются:

• канделы (cd);
• люмены (лм или lm);
• две цифры потребляемой мощности (W и Watt);
• угол освещения;
• цветовая температура.

Именно по этим характеристикам можно узнать яркость светодиодов в лампе. В канделах обозначают силу света, или поверхностную плотность потока. За единицу здесь принято считать его интенсивность в процессе горения одной свечи.

Параметр мощности света в люменах принимает во внимание и силу, и длину воспринимаемой человеческим глазом волны, и угол освещения

От последнего, не менее важного показателя зависит площадь зоны освещения, схема расположения и количество требуемых ламп. Если сравнивать изделия с углами освещения в 60 и 30 градусов, то при одинаковых характеристиках можно наверняка сказать, что первое окажется раза в 3-4 эффективнее второго

Если сравнивать изделия с углами освещения в 60 и 30 градусов, то при одинаковых характеристиках можно наверняка сказать, что первое окажется раза в 3-4 эффективнее второго.

Яркость светодиода зависит от вида установленной в лампу линзы. Матовая даст более мягкий и рассеянный свет. При этом, угол освещения наверняка будет шире, а световые потоки слабее.

И, наконец, классификация по мощности. На самом деле, для уровня яркости светодиодных лампочек этот показатель определяющим не является. Его указывают для облегчения расчетов потребления электроэнергии и для понимания данного параметра большинством среднестатистических потребителей. Две цифры, к примеру измерение в ваттах 5,5W и 35 Watt, означают, что потребляемая мощность лампы составляет 5,5Вт, а светит она как обычная 35Вт-ная лампочка накаливания. Все достаточно просто, но следует понимать, что данное соотношение является довольно-таки приблизительным, и светодиоды повышенной яркости исключением не являются.

Светодиодные электроприборы относятся к энергосберегающим изделиям, а управление яркостью излучения помогает потребителю еще больше экономить на электричестве в бытовых и промышленных условиях.

Цветовая температура влияет на цветовой диапазон светодиода. Он может смещаться:

• по мере возрастного старения элементов;
• при изменении показателей подводимого тока.

Холодное сине-зеленое свечение присуще источникам света, имеющим высокую цветотемпературу. А теплый свет красно-желтых оттенков – низкую. Часто на этикетках указывают длину световой волны в доминирующих значениях. Ее смещение происходит в зависимости от цветовой температуры.

Все ли светодиодные лампы диммируются?

Типичная история: вы покупаете светодиодные лампочки с нужным световым потоком, но после установки диммера осветительное устройство неожиданно тускнеет, и даже можно заметить легкое мерцание. «Этого не может быть», — говорите вы. От отчаяния вы начинаете пробовать другие лампы. Мерцание то прекращается, то снова начинается. Что же происходит?

Дело в том, что светодиодные лампы поддаются диммированию с трудом. И причин такой «неисправности» не одна. Многие светорегуляторы, предлагаемые на рынке, предназначены преимущественно для лампочек накаливания. А чтобы уменьшить яркость последних используются специальные технологии.

Возможно, причина и в том, что светорегулятор старый, слишком простой или чересчур современный. Напряжение сети (220 В) в наших домах колеблется от одной полярности к другой пятьдесят раз в секунду. Диммеры работают путем удаления фазовых сегментов, чтобы сократить питающее напряжение.

Для светодиодов, особенно с низким уровнем напряжения, светорегулятор может работать таким же образом с помощью отсечения фаз, но за счет уменьшения второй половины напряжения.

Светодиоды являются очень простыми управляемыми устройствами. Они работают при наличии постоянного тока, поступающего к ним на встроенный чип драйвера (электронной схемы). Изменение уровня потребляемого тока достигается за счёт того, что мощность светового потока можно плавно регулировать. Тем не менее, светодиодный диммер должен быть совместим с драйвером светодиодного устройства.

На официальных веб-сайтах производителей можно найти публикации о совместимости светотехнических элементов. Стоит отметить, что светорегулятор – это не единственная составляющая. Для низковольтного светотехнического оборудования, трансформаторы также играют большую роль.

Различные комбинации подключений могут влиять на работоспособность светодиодов. Лампа даже от авторитетного производителя, который утверждает практически идеальную совместимость с регулятором, в отдельных случаях может выдавать мерцание вместо освещения. Поэтому, безусловно, можно понять путаницу, которая на текущий момент существует.

Итак, что же стоит предпринять для возможности диммирования светодиодной лампы с регулируемой яркостью? Начинать следует, конечно, с самой лампы, диммера и их производителей. Вооружившись информацией, вы можете приобрести несколько светильников для тестирования. Надёжные производители, так же как и продавцы, должны иметь достойную политику возврата. Это на тот случай, если вам захочется вернуть неподходящую продукцию.

Опираясь на многочисленные факторы, пока можно сказать лишь о том, что тест на диммирование светодиодных ламп может окончиться с непредсказуемым результатом. Но будущее не беспросветно. Полупроводниковое освещение становится более доступным, полная совместимость диммеров, следовательно, уже «не за горами». При любых сомнениях, нужно не стесняться спрашивать. Большинство производителей ламп будут счастливы, чтобы проверить конкретную лампу с используемым светорегулятором.

Как подключить выключатель с регулятором яркости

Первое, что необходимо сделать при подключении диммера к выключателю – это отключить электричество на щитке. Дальше алгоритм будет следующим:

1. Снять корпус выключателя с панелью, клавишами и крышкой, закрывающей все соединительные элементы.
2. Ослабить с помощью отвертки крепление и вытянуть конструкцию из стены.
3. Убедиться в целостности изоляционного слоя контактов, отсоединить их от клемм.
4. Взять светорегулятор и подсоединить его провода к освободившимся клеммам, проверить надежность креплений.
5. Поставить диммер на место выключателя, закрепить его в стене.
6. Восстановить подачу электрического тока.
7. Проверить работу диммера.

В процессе подсоединения контактов нельзя оставлять оголенные участки длиной более 3 мм. Из необходимо обрезать или дополнительно изолировать.

Преимущества и недостатки регуляторов света

Регуляторы света активно используются при монтаже систем освещения ввиду своих явных преимуществ:

• долгий срок службы;
• контроль степени освещения;
• плавный запуск;
• возможность дистанционного управления;
• настройка таймера;
• экономия электроэнергии.

Светорегуляторы нередко используются в светодизайне, для подсветки картин и предметов искусства, для управления не только центральным освещением, но и дополнительным в виде бра и торшеров.

Современные модели встраиваются в модули освещения системы «Умный дом», переводятся на голосовое управление и могут претворять в жизнь различные световые сценарии, включающие регулирование степени освещенности.

К недостаткам следует отнести необходимость четкого соотношения мощностей регуляторов и источников света. Особенности напряжения также могут спровоцировать некорректное функционирование реостатов.

Ряд ламп, в особенности оборудованные ЭПРА, плохо совместимы с диммерами. Данные комбинации используются крайне редко из-за создаваемых друг другу помех.
