Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:

• 1 – катод;
• 2 – катод;
• 3 – анод;
• 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Особенности

Сегодня SMD 2835 можно позиционировать как планарный светодиод, в корпусе которого скрыты лучшие качества, взятые от предыдущих модификаций:

1. Ширина и длина светодиода полностью совпадает с размером SMD 3528. Это упрощает производителям светодиодных лент задачу по наладке производственного оборудования. При этом высота элемента уменьшена до 0,8 мм, что снижает затраты на его производство и расширяет область его использования.
2. По электрическим и оптическим параметрам у SMD LED 2835 много общего со светодиодом SMD 5730 мощностью 0,5 Вт. Учитывая, что площадь излучения SMD 2835 меньше в 1,7 раза, он обладает такой же светоотдачей что и SMD 5730, а значит, лучше подходит для конструирования высокоэффективных светодиодных светильников.
3. Форм-фактор во многом напоминает ещё один прогрессивный светодиод SMD 3014. Излучающая поверхность имеет форму прямоугольника и полностью покрыта люминофором. Корпус выполнен из термостойкого компаунда белого цвета с небольшим срезом в одном углу, указывающим на катод. В отличие от SMD 5630 и SMD 5730 функцию теплоотводящей подложки выполняют анод и катод. Теперь их выводы размещаются не только с торцов, но и на нижней части корпуса. Эту конструктивную особенность нельзя игнорировать при сборке светодиодного светильника своими руками.

Область применения

Так как светодиод SMD 5630 обладает исключительными характеристиками, спектр его применения довольно широк. Он используется в лентах для обеспечения подсветки различных приборов и устройств. Автомобили, магазинные витрины, а также интерьер жилых помещений. В некоторых случаях хорошая интенсивность позволяет использовать технические характеристики светодиодов SMD 5630 и в уличном освещении.

Структура и исполнение элементов позволяют монтировать его на печатную плату. При самостоятельной пайке рекомендуется не превышать температуру паяльника более 200 градусов. Также следует воздерживаться от длительных касаний им элемента.

Характеристики светодиодов SMD 5630 позволяют применять его практически везде. Для освещения больших поверхностей используется набор из нескольких элементов или так называемые линейки. Как пример — линейка SMD 5630 72 LED. Представляет собой небольшую панель с размещенными на ней 72 элементами. Скомплектовав их вместе и смонтировав на необходимом участке, можно добиться отличного освещения большой области экстерьера.

Стандартные лампочки для освещения помещений постепенно начинают уходить с рынка, на их место приходят более выгодные по техническим характеристикам светодиодные. Лампочку мощностью 100 Ватт может легко заменить светодиодный аналог с мощностью всего в 11. А это значительная экономия на электроэнергии.

В состав светодиодной лампы для домашнего освещения обычно входит несколько светодиодов. Вместе они позволяют создать гораздо большую яркость, нежели обычная лампа накаливания.

Светодиодные ленты на базе SMD 5630 активно используются и как декоративные элементы в подсветке интерьера. Если комната оснащена декоративными нишами, различными выделяющимися элементами, то их акцентирование с помощью светодиодной подсветки придаст помещению элегантность и особый стиль. Светодиодные ленты содержат в себе несколько светодиодов, которые размещены с определенным шагом. Это позволяет рассеивать свет, что придает помещению эффект полной освещенности. Монтируются такие ленты, как правило, через специальный адаптер, который может с запасом обеспечить весь набор светодиодов необходимой мощностью и стабильным напряжением.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Немного истории

Впервые излучения от твердотельного диода были замечены в 1907 году Генри Раундом. Он обнаружил, что при прохождении тока через металл и карбид кремния наблюдается электролюминесценция. А затем аналогичные явления заметил и российский ученый Лосев. Который даже опубликовал свое открытие, однако в силу того, что наука того времени не позволяла дать явлению полное объяснение, оно осталось практически незамеченным. Лосев сумел оценить практическую значимость своего открытия, позволявшего создавать малогабаритные твердотельные (безвакуумные) источники света с очень низким напряжением питания и неограниченным потенциалом для быстродействия. Им были получены два авторских свидетельства на «Световое реле». В 1961 году Роберт Байард и Гари Питтман из компании Texas Instruments открыли и запатентовали технологию инфракрасного светодиода.

Разработать первый работоспособный диод удалось Нику Холоньяку в университете Иллинойса. Его светодиод работал в красном диапазоне.

Долгое время светодиоды были очень дорогими в производстве. Их средняя цена составляла около 200 долларов, что сильно повлияло на область применения. Получить же дешевый светодиод получилось у японцев в начале девяностых. С тех пор светодиод встречается практически в каждом устройстве на Земле.

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Сравнение SMD 5630 с обыкновенной лампочкой и ближайшими аналогами

В отношении обычных ламп накаливания любой светодиод выигрывает в значительной степени. Мощность SMD 5630 начинается от 0,5 Вт. Обычная лампочка же, как правило, от 65 и выше. Яркость элемента хоть и ниже в относительном показателе и составляет всего 57 люмен, может обогнать конкурента, если перевести это все в мощность на метр. SMD 5630 показывает 0,34 люмен на кв. см, а лампочка — 0,031 люмен на кв. см. Что касается длительности службы, то здесь светодиод заметно вырывается вперед. Если стандартная лампочка рассчитана на работу в течение 1000 часов, то SMD 5630 может похвастать 30 000 часов. При этом затраты на электроэнергию в разы меньше. Это связано с напряжением питания обоих элементов. Лампочке нужно примерно 200 Вольт, а светодиодам — всего лишь около 3.

Ближайшими конкурентами SMD 5630 можно назвать 3528, 5050, 5730. Стоит отметить, что маркировка этих светодиодов соответствует их размерам. Например SMD 3528 имеет размер 35 на 28 мм. А 5050 — 50 на 50 мм.

Из всех перечисленных элементов своей мощностью выделяется пока только SMD 3528. Она начинается от 0,11 Вт. По яркости среди всех элементов лидируют 5730 со своими 60 люмен. Углы обзора практически у всех светодиодов одинаковые и составляют 120 градусов. Время работы также особо не меняется и в среднем обозначено цифрой в 30 000 часов. По яркости, в отношении люмен на Ватт из всех представленных светодиодов побеждает 5730 со значением в 120. SMD 5630 же обладает 114.

Применение

Изготовление планарных SMD светодиодов типоразмером 5730 в промышленных масштабах способствовало расширению ассортимента светодиодных светильников общего назначения, увеличению их светоотдачи и снижению размеров. Светодиодные ленты и лампочки на 220В оказались главными потребителями данного типоразмера. Кроме этого, на данных светоизлучающих диодах собирают модули для точечной подсветки, соединяя по три светодиода последовательно с питанием от 12В. В таком форм-факторе осветительные приборы востребованы для организации основного и декоративного освещения, в рекламной сфере и автомобильном транспорте. Десятки последовательно включенных светодиодов SMD 5730 и расположенных на компактных печатных платах, используют для построения прожекторов и уличных фонарей.

Светодиодные лампы на SMD 5630 и SMD 5050

Рассматривая вопрос о сравнении SMD 5630 и 5050 мы можем только утверждать, что светодиоды от представленных выше компаний не плохие. Но не дадим гарантию того, что товары, выпущенные на этих чипах будут такими же. Никто не даст гарантию того, что светодиоды не окажутся подделкой, как это можно видеть в нашумевшей истории с диодами Cree.

Здесь только остается уповать на Ваши знания, эксперименты и общение с теми, кто уже не раз приобретал и тестировал продукцию китайских магазинов. Только так Вы можете себя обезопасить.

А вообще, в офисе у меня висят светильники-армстронг на SMD 5730. Хорошие диоды, хорошие лампы. И все это дело работает уже почти 3 года и никаких проблем я с этими устройствами не наблюдаю. Да и давно я отказался от диодов, которые морально устарели, пускай и имеющие не плохие характеристики. SMD 5050 уже давно для меня «умерли» как полноценный источник света. Поэтому и отдаю предпочтение другим чипам.

Что это такое

Светодиодом называется полупроводниковый прибор, задача которого непосредственно преобразовывать ток в световое излучение. В самом полупроводнике электроны рекомбинируют с электронными дырками. В результате получается энергия в виде фотонов. Такой эффект называется электролюминесценцией. Она применяется для индикаторных устройств, чья основа – электролюминесцентный конденсатор или свет. Белый свет получается в результате взаимодействия нескольких полупроводников или же слоя люминофора на самом полупроводниковом устройстве.

Ранние образцы таких диодов довольно часто использовались в качестве индикаторных ламп, тем самым заменяя небольшие по размерам лампы накаливания. Новейшие разработки позволяют создавать светодиоды с безопасным белым свечением, которые идеально подходят для освещения помещений.

Электрические характеристики светодиодов 5050

Устройство и размеры светодиода Cree JR5050

Таблица характеристик различных осветительных светодиодов JR 5050 фирмы Cree

Из таблицы видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 5050. То есть светодиоды могут быть изготовлены различной мощности и на разное прямое падение напряжения. Например, smd светодиоды 5050 обычно выпускаются на 3, 6 и 9 вольт. Однако производитель может изготовить светодиоды 5050 на напряжение 24 и 36 вольт. А также на номинальный прямой ток 20, 60, 100, 150 и даже 800 миллиампер. Мощность светодиодов 5050 может быть 0,2 Вт, 0,5 Вт, 1 Ватт. А также 3 Вт, 4 Вт или 5 Ватт. Но в продаже могут встречаться светодиоды 5050 и другой мощности. Характеристики осветительных светодиодов 5050 зависят от количества кристаллов находящихся под люминофором. И от характеристик самих кристаллов. Обычно светодиоды состоят из трех кристаллов. Однако могут быть и исключения. То есть обычно светодиод 5050 – это не один светодиод, а светодиодная сборка.

RGB светодиоды 5050

В продаже существуют светодиоды 5050 RGB типа. Светодиоды RGB (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении цветов и питании определенной силой тока. К примеру, вот такой 6-пиновый светодиод 5050. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также три плюсовых вывода – анода. Обычно прямой ток каждого кристалла 20 миллиампер. То есть когда запитаны все три кристалла одновременно, прямой ток светодиода составляет 60 миллиампер. А также, могут встречатся светодиоды с одним объединённым плюсовым контактом и тремя минусовыми.

Размеры и устройство RGB светодиодов 5050

“Умные светодиоды” на базе SMD 5050

А также в корпусах led smd 5050 изготавливают так называемые “умные светодиоды”. У подобных приборов, как в обычном RGB, в корпус встроены три кристалла – светодиода.  Каждый кристалл излучает свет определенного цвета. То есть красный, зелёный и синий. Однако при этом в корпус светодиода также встроена микросхема – микроконтроллер. Этот микроконтроллер управляет кристаллами установлеными в одном с ним корпусе. Например, такая технология может применятся в светодиодных лентах.

Размеры и конфигурация контактов “умных светодиодов” на базе smd 5050

Но для работы такой ленты понадобится один общий контроллер на входе. Этот общий контроллер управляет всеми микроконтроллерами ленты. Благодаря такому сочетанию в контроле и питании ленты, можно управлять каждым кристаллом по отдельности. Примером может служить светодиодная лента WS2812B. Она дает возможность добиться исполнения самых невообразимых световых сценариев.

Вольт-амперные характеристики светодиодов 5050

Как видно из вышерасположенных таблиц, два светодиода Cree 5050 изготовлены на разное напряжение. К примеру, на 6 и 9 вольт. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

График – вольт-амперные характеристики светодиода Cree JR5050 9V

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов

В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок

Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Основные характеристики SMD 5630

SMD 5630 на светодиодной ленте

Если у вас плохо со знанием английского языка, или вас не интересуют все его интимные подробности, то напишу краткую таблицу его основных параметров, которой будет достаточно, чтобы вы смогли разобраться в светодиодной ленте 5630 или лампе.

Технические характеристики приведены для популярного диода нейтрально-белого света производства Самсунг за 2011 год

Параметр	5630
Номинальный световой поток, Люмен	40 -50
Мощность	0,5 Вт
Рабочая температура, градусов	до + 85
Номинальный ток, мА	150
Напряжение питания, при токе 700 мА	3,3 вольт
Длина и ширина, мм	5,6 x 3
Угол свечения, градусов	120
Индекс цветопередачи	от 80 до 90 Ra

Светодиоды СМД 5630, как и SMD 5730 производят множество компании, такие как Samsung, Philips, Epistar и множество компаний из Китая. Именитые производители соблюдают все технические требования и параметры друг от друга практически не отличаются. А вот у китайских фабрик есть, диоды очень плохого качества, как правило, по соответствующей цене.

Или они устанавливают в корпус SMD 5630 кристалл заведомо более низкой мощности. Китайский диод отличается недолговечностью работы в номинальном режиме, поэтому обычно его включают на 35% мощности. поэтому на китайских лампочках так много светодиодов, а световой поток невелик. Только в таком режиме он сможет отработать положенные ему 20.000 часов.

Одна моя лампа кукуруза на диодах 5630 отработала непрерывно 2 с небольшим года, то есть 20,000 часов. Проведенные тесты показали, что за это время китайские светодиоды деградировали на 30% от первоначальной яркости.

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

• мощность – 0,5–1,1 Вт;
• прямое напряжение – 3-3,8 В;
• рабочий ток – 150 мА;
• импульсный ток – до 400 мА;
• световой поток – 40-60 лм;
• рабочая температура -25+85°С;
• угол рассеивания — 120°
• температура хранения – 40+100°С;
• индекс цветопередачи – 80-90 Ra;
• срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Конструкция

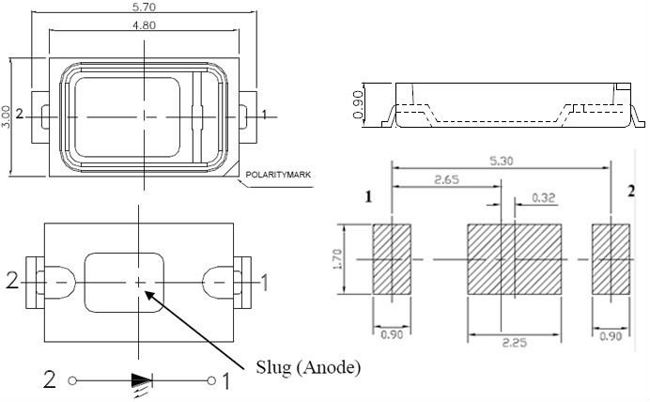

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Где и как используется

• Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
• Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
• Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
• LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
• Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
• Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
• Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Это интересно: Как утилизировать люминесцентные лампы и сколько это стоит: изучаем главное

Недостатки

Температурная зависимость. Производительность в значительной степени зависит от температуры окружающей среды. Перегрузка LED при высокой температуре может привести к перегреву, что в конечном итоге приведет к выходу устройства из строя. Качественный теплоотвод необходим для поддержания долгой работоспособности

Это крайне важно в применении в автомобильной, медицинской и военной областях.

Небезопасность синего света. Существует опасение, что синие и светло-белые светодиоды теперь способны превышать безопасные пределы так называемой опасности синего света

Они определены специальными стандартами безопасности глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое безопасное использование фотобиологических ламп и ламповых систем.

Загрязнение синим цветом. Поскольку светло-белые светодиоды (с высокой цветовой температурой) излучают пропорционально больше синего света, чем обычные источники наружного света (натриевые лампы высокой интенсивности). Сильная зависимость рэлеевского рассеяния от длины волны означает, что светло-белые LED могут быть более значительной причиной загрязнения света, чем иные светильники.

Заметная чувствительность к напряжению. На сверхъяркие диоды должно подаваться напряжение не выше заданного порога, а ток ниже номинального. Для этого можно использовать последовательные резисторы или источники питания с регулируемым током.

Область светового источника. LED не приближаются к «точечному источнику» света, а скорее являются распределением Ламберта, то есть яркость рассеивающего света одинакова во всех направлениях. Исходя из этого, их трудно использовать в приложениях, требующих сферического светового поля. Сверхъяркие диоды не способны обеспечить расхождение ниже нескольких градусов. Это значительно контрастирует с лазерами, которые могут генерировать лучи с расхождением 0.2 градуса или менее.

Важные вопросы относительно SMD-светодиодов

Решая вопрос, как определить полярность SMD-светодиода, необходимо обратить внимание на корпус изделия. На лицевой части обычно есть срез – с этой стороны находится катод (минус)

Как узнать параметры светодиода SMD? Очень просто, достаточно линейкой измерить его размеры, а уже по ним определить тип диода и в таблице посмотреть его характеристики. Таким простым способом даже можно рассчитать мощность светодиодной ленты, если она не указана производителем на упаковке или у вас нет паспорта.

Проверка SMD светодиодов осуществляется с помощью мультиметра. Его переключают в специальный режим «Диоды», после чего красный щуп подсоединяется к аноду, а черный – к катоду. На экране должно показаться напряжение. После этого нужно поменять полярность подключения и посмотреть, нет ли падения напряжения. Если нет, значит, светодиод полностью рабочий. Это один из способов проверки светодиодной ленты на исправность.

Основные технические характеристики

Самые важные параметры SMD 5730 зависят от производителя. У брендовых изделий от Philips, LG, Samsung мощность и светопоток гораздо выше, чем у неизвестных производителей. Светодиод SMD 5730 излучает белый свет. Световой поток достигает 110 мл (при оптимальном значении тока).

Эксплуатационные и оптические параметры высококачественных
СМД 5730 при температуре +25оС

Показатель	Единица измерения	Мин. и макс. значение
Ток	мА	150-300, импульсы до 800
Мощность	Вт	0,15-1,1
Падение напряжения	В	3,1-3,4
Температура p-n перехода	оС	130
Рабочая температура	оС	от -40 до +80
Цветопередача	Ra	60-80
Поток света	Лм	40-110
Угол рассеивания	градусы	120

Градация температуры цвета SMD 5730 (при
180 мА):

• холодный
  (6000-7500 К);
• чистый
  (5000-5800 К);
• нейтральный
  (4300-4800 К);
• теплый
  (3000-4000 К).

Главные отличия SMD5730 отSMD 5630 – яркий поток света при одной и той же мощности и разница по длине корпуса полмиллиметра.

Влияние тока напряжения и температуры на световой поток
диодов SMD 5730

Огромное значение для Led 5730 имеет температура среды. Большинство производителей с целью сэкономить на системе охлаждения устанавливают рабочую температуру +65оС, что требует снижения электротока до 170 мА. Это влечет за собой снижение светоотдачи.

При дальнейшем повышении температуры мощность SMD 5730 теряется, диод начинает выгорать, сокращается срок службы кристалла.

Заключение

Светодиоды оказали большое влияние практически на все виды промышленности. Стало возможным создание экономически выгодных осветительных приборов. А это в свою очередь повлекло уменьшение количества загрязнений и выбросов в окружающую среду. Компактность и удобство работы со светодиодами привлекло большое количество специалистов в эту область. С подключением готовых светодиодных лент к адаптеру, а затем и в электросеть сможет справиться практически каждый.

Применение светодиодной подсветки в высокотехнологичных продуктах также не осталось незамеченным. Современные телевизоры стали давать более насыщенную яркую картинку. Смартфоны обзавелись энергоэффективной системой подсветки своих экранов. Различные средства индикации устройств с помощью светодиодов стали гораздо меньше в размерах и экономичней.

Вывод о сравнении SMD 5630, SMD 5730 и SMD 5050

Сравнение освещения SMD диодами

В результате проведенных испытаний мы можем сделать вывод — лучшие Samsung. Причем тут у меня также двоякое впечатление. Разница от других экземпляров по одинаковым диодам не такая большая. Есть разница по тепловому нагреву. Самый плохой теплоотвод у последней компании GZCL. Все-таки ребята сэкономили на подложке. Но тут мы можем сыграть на меньшем питании по току. Света будет меньше, но продолжительность жизни увеличится. По остальным образцам — практически все данные идентичны друг-другу. Разница только в цене…

Для чего все это было сделано? Главной целью было показать, что утверждение — «На китайских площадках продают только барахло» — не имеет под собой объективных оснований. Китайские площадки, также как и российский рынок, имеет как адекватных производителей и продавцов, так и плохих. Те, кто не могут правильно отбраковать и идентифицировать хорошие ( удовлетворительные ) китайские диоды от плохих — танцор, которому вечно что-то мешает.

Есть на китайском рынке хороший товар. И его не мало. Надо уметь правильно выбирать и не гнаться за дешевизной. Все представленные в обзоре продавцы — имеют не плохие рейтинги и продажи своей продукции. Особенно Sanan.
