Самая простая гирлянда из светодиодов на 3 вольта

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

T= (C*U_бат)/(U_раб.led*I_раб.led)

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

Маркировка мощных светодиодов 3 w

Маркировка светодиодов 3 w представляет собой набор сокращений и символов. Они позволяют получить основную информацию о возможностях данного элемента. Пример стандартной маркировка:

3W R   2.2v   50-65LM   red

• 3W — мощность рассеивания кристалла;
• R — тип радиатора Star;
• 2,2 v — напряжение питания;
• 50-65LM — мощность светового потока, находящаяся в пределах 50-65 люмен;
• Red — цвет излучения (красный).

Полярность светодиода определяется визуально — на основании одного из выводов имеется отштампованный значок «-», обозначающий катод.

Необходимо учесть, что приведенный вариант маркировки присутствует не на всех светодиодах. Это наиболее распространенный, но не единственный вид. Производители используют собственные методы кодировки данных, отличающиеся от привычных обозначений. Если при покупке не удается определить параметры элемента. Рекомендуется ознакомиться с паспортом или описанием (datasheet). Как правило, параметры можно определить интуитивно, по величинам или буквам маркировки. Их значения угадываются, если есть хоть небольшой опыт использования светодиодов 3 w.

Как различить светодиоды 3 Вт и 1 Вт

При включении чипов на полную мощность Вы вряд ли сможете отличить  1 Вт и 3 Вт по свету. Глаз не воспримет слишком яркое свечение.

Можно использовать черную коробку, по отдельности включать светодиоды и смотреть, какой образец даст больший световой эффект. Вместо коробки можно использовать черный лист. Это пример, но смысл понятен, думаю.

Если у Вас есть два диода, не понятного происхождения, то определить какой из них 3 Вт, а какой 1 Вт можно следующим способом: подключаем оба к источнику питания и подаем на них 3,5 В. При этом начальное значение тока должны быть в пределах 350мА. Посмотрим на графическую зависимость яркости от тока.

Зависимости светодиодов 1 и 3 Вт от тока

1 из 2

График зависимости 1 Вт диода

График зависимости 3 Вт диода

При увеличении начального напряжения в 3,5 В яркость 1 Вт диода еще немного увеличится и практически остановится, если дальше повышать напряжение (ток). В случае, если у Вас 3 Вт диод, то при увеличении напряжения от 3,5 В ток будет расти, а согласно графику, приведенному выше, мы видим, что яркость будет постепенно увеличиваться до момента, пока ток не достигнет 700 мА.

График зависимости тока от напряжения 1 и 3 Вт светодиодов

1 из 2

Зависимость тока от напряжения 1 Вт

Зависимость тока от напряжения 3 Вт диода

Т.е. визуально мы можем определить любой светодиод 1 Вт или 3 Вт если подав на него ток 350 мА будем постепенно увеличивать его. Увеличение яркости от 350 мА говорит о том, что перед нами 3 Вт диод. Незначительное увеличение яркости от 350 до 700 мА говорит о том, что перед нами 1 Вт диод.

Другой способ определить где 3 Вт или 1 Вт мощный светодиод — нагрев. Здесь простая физика. При тех же 350 мА 1 Вт светодиод будет нагреваться быстро. И в руке его держать Вы не сможете. 3 Вт же светодиод при том же токе можно достаточно долго держать в руке без заметных неприятных ощущений. Естественно, что это побочный способ определения где какой диод. Но имеет право на существование.

Ну и последний способ — отличить светодиоды по размеру кристалла. Чтобы наверняка это делать, стоит . Это бюджетный вариант и достаточно качественный, с необходимыми гаджетами.  можно посмотреть много микроскопов различной ценовой категории. Вообще USB микроскоп интересная штуковина и пригодится дома не один раз. Далее используя калибровочную линейку и предустановленную программу можно легко замерить размеры кристалла. С ним мы точно можем сказать, какой размер кристалла установлен. Однако и этот способ не даст нам точного понятия где какой диод

Но беря во внимание, что чем больше кристалл, тем больше мощность — соответственно можно сделать вывод для себя

Мощные диоды 1 Вт имеют размеры 30х30mil. Кристаллы в 3 Вт диодах — 45х45mil. Это, конечно идеальные размеры.

Если у Вас нет микроскопа, а хочется узнать размеры, то можно воспользоваться подручными средствами. Подадим на светодиоды очень маленький ток. Кристаллы начнут еле-еле светиться.

Свечение кристаллов

Слева мы видим, что размер кристалла на порядок больше. Именно этот светодиод был приобретен на Aliexpress. Тот образец, что был приобретен в офф-лайн магазине явно 1 Вт, не смотря на то, что продавался с заявленной мощностью — 3Вт. В принципе, мне хватило одного взгляда на кристалл через микроскоп и понять где какой диод будет. Но для себя любимого я проверил свечение по первому способу (увеличение тока) и визуальный вывод был подтвержден.

Ну вот и все. Вот такими нехитрыми способами теперь Вы можете спокойно проверить, сравнить и различить 3 Вт мощные светодиоды от 1 Вт. Но, чтобы этим не заниматься постоянно, стоит приобретать светодиодную продукцию в проверенных магазинах и площадках.

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8. Собрать схему светодиодной подсветки на батарейках можно двумя способами:

• с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

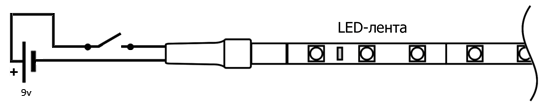

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда. Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Характеристики светодиодов

Основные характеристики светодиодов подразделяются на электрические и световые. С одной стороны, электрические – это рабочий ток, напряжение, мощность. С другой стороны, световые характеристики светодиодов – световой поток, сила света (эффективность). А также цветовая температура, габариты и угол рассеивания.

Рабочий ток светодиодов

Светодиоды работают только от определенной силы тока. Эта характеристика наиболее важна для работоспособности светодиода. Даже небольшое превышение рабочей силы тока приведет к быстрой деградации светодиода. А в результате выходу его из строя. Чуть более высокое превышение силы тока ведет к мгновенному перегоранию светодиода.

Ток светодиодов, несомненно, зависит от их мощности. Более мощные светодиоды работают на более высоком токе. В светодиодных лампах и светильниках устанавливаются драйвера. Они ограничивают ток именно до тех параметров, которые нужны для светодиодов, установленных в этих приборах. Часто требуется подключить светодиод отдельно. В этом случае необходимо знать его характеристики. Для того чтобы ограничить ток соответствующим драйвером, токоограничивающим резистором или конденсатором.

Напряжение светодиодов

Рабочее напряжение светодиодов зависит от полупроводников и других химических элементов, использованных при изготовлении этих светодиодов. Применение разных типов материалов для изготовления существующих видов светодиодов ведет к излучению света различных цветов. То есть рабочее напряжение можно определить по цвету светодиода. Иначе говоря, светодиоды разных цветов имеют разное рабочее напряжение.

Для питания светодиодных лент и светильников обычно используются драйвера или блоки питания. Как правило у них на выходе 12 вольт постоянного тока. К примеру. От такого источника можно запитать цепочку из последовательно соединенных светодиодов с рабочим напряжением 3 вольта. Исключим в этом примере падение напряжения на токоограничивающем резисторе. Безусловно, такая последовательная цепь может состоять только из четырех светодиодов. Пятый светодиод, если включить его в эту цепь, работать не будет. Каждый из светодиодов, грубо говоря, забирает из 12 вольт питания по 3 вольта.

Эту характеристику светодиода называют напряжением падения. В данном случае у каждого из светодиодов напряжение падения составляет 3 вольта. Другими словами. Падение напряжения – это напряжение, возникающее на выводах светодиода при протекании через него прямого рабочего тока. Эту характеристику иногда и называют рабочим напряжением светодиода. Хотя, строго говоря, таких характеристик, как напряжения питания или рабочее напряжение, у светодиода нет. Как впрочем и у любого диода.

Мощность светодиодов

Мощность светодиода зависит от его рабочего тока и падения напряжения на нем. Падение напряжения разных светодиодов колеблется в диапазоне, примерно, 1,5 – 4 вольта. Рабочий ток индикаторных и маломощных светодиодов обычно составляет 15 – 20 мА. Ток мощных осветительных светодиодов может быть 150, 350, 750 мА и доходить до 1А.

Часто для повышения яркости светодиода используют повышение его рабочего тока до очень больших величин. При этом необходимо помнить.  Применение для светодиодов такого большого тока ведет к их чрезмерному нагреву. А также быстрой деградации и выходу из строя. Хотя этого можно избежать. При условии, что питании светодиодов большим током, для повышения их яркости, использоваться система охлаждения. Для этого применяются достаточно массивные радиаторы из алюминия или даже меди. Более того, в некоторых случаях применяется принудительный обдув воздухом с помощью вентилятора-кулера. Хорошее охлаждение светодиодов при их работе на большом токе снижает риск потери их работоспособности. Однако, но не исключает его совсем.

P=U×I

Чтобы определить мощность (P) светодиода необходимо умножить напряжении (U) на силу тока (I). К примеру, мы возмем максимальные для светодиодов 4 вольта и 1 ампер. В результате мы получим самый мощный светодиод мощностью 4 Ватта. Безусловно, это будет осветительный светодиод. Несомненно, работающий от тока с не характерной, искусственно завышенной для светодиодов, силой.

Поэтому нужно понимать. Если разговор идет о 10 ваттном или даже 100 ваттном светодиоде. Несомненно, имеется в виду лампа или светильник. Они состоят из нескольких штук или десятков штук светодиодов. Или же речь идет о светодиодной сборке, например, COB типа. Иными словами, 100 кристаллов-светодиодов, каждый мощностью 1 Ватт, припаиваются на единую плату. И все это заливается слоем люминофора. Так и получается светодиод мощностью 100 Ватт.

Конструкция и угол рассеивания света

Конструкция светодиода 3 Вт практически ничем не отличается от устройства других разновидностей LED элементов с подобными характеристиками. Они предназначены для монтажа прямо на поверхность.  Подобным образом устанавливают SMD конденсаторы, резисторы или другие детали. Корпус имеет два (или 6 у многоцветных) коротких вывода, которые припаиваются прямо к токопроводящим дорожкам платы. Такая конструкция позволяет создавать светодиодные лампы обычных размеров, оснащенные цоколем стандартных видов. Для замены не нужно менять весь светильник, можно просто использовать другой вид осветительного прибора.

Основным элементом конструкции светодиода является излучающий кристалл. Он крепится к алюминиевому основанию, которое служит радиатором для отведения выделяемого тепла. Основа установлена в корпус, верхняя часть которого представляет собой пластиковую рассеивающую линзу.

Белые светодиоды на самом деле излучают голубой свет. Он смягчается слоем желтого люминофора. Есть разные составы, дающие теплый и холодный белый цвет. У первого цветовая температура находится в пределах 3000 К, а у второго — около 6000 К.

Излучение фотонов света происходит из среднего слоя полупроводниковой сборки, с двух сторон плотно присоединенного к внешним слоям. Из-за этого пучок света может выходить только в форме конуса с вершиной в кристалле. Разные элементы обладают большим или меньшим углом рассеивания. Светодиоды 3w демонстрируют величину 120°, что является довольно привлекательным значением с точки зрения эксплуатационных возможностей.

Последовательное подключение

При последовательном же подключении светодиодов через них протекает один и тот же ток. Количество светодиодов не имеет значение, это может быть всего один светодиод, а может быть 20 или даже 100 штук.

Например, мы можем взять один светодиод 2835 и подключить его к драйверу на 180 мА и светодиод будет работать в нормальном режиме, отдавая свою максимальную мощность. А можем взять гирлянду из 10 таких же светодиодов и тогда каждый светодиод также будет работать в нормальном паспортном режиме (но общая мощность светильника, конечно, будет в 10 раз больше).

Ниже показаны две схемы включения светодиодов, обратите внимание на разницу напряжений на выходе драйвера:

Так что на вопрос, каким должно быть подключение светодиодов, последовательным или параллельным, может быть только один правильный ответ — конечно, последовательным!

Количество последовательно подключенных светодиодов ограничено только возможностями самого драйвера.

Идеальный драйвер может бесконечно повышать напряжение на своем выходе, чтобы обеспечить нужный ток через нагрузку, поэтому к нему можно подключить бесконечное количество светодиодов. Ну а реальные устройства, к сожалению, имеют ограничение по напряжению не только сверху, но и снизу.

Вот пример готового устройства:

Мы видим, что драйвер способен регулировать выходное напряжение только лишь в пределах 64…106 вольт. Если для поддержания заданного тока (350 мА) нужно будет поднять напряжение выше 106 вольт, то облом. Драйвер выдаст свой максимум (106В), а уж какой при этом будет ток — это от него уже не зависит.

И, наоборот, к такому led-драйверу нельзя подключать слишком мало светодиодов. Например, если подключить к нему цепочку из 10-ти последовательно включенных светодиодов, драйвер никак не сможет понизить свое выходное напряжение до необходимых 32-36В. И все десять светодидов, скорее всего, просто сгорят.

Наличие минимального напряжения объясняется (в зависимости от схемотехнического решения) ограничениями мощности выходного регулирующего элемента либо выходом за предельные режимы генерации импульсного преобразователя.

Разумеется, драйверы могут быть на любое входное напряжение, не обязательно на 220 вольт. Вот, например, драйвер превращающий любой источник постоянного напряжения (блок питания) от 6 до 20 вольт в источник тока на 3 А:

Вот и все. Теперь вы знаете, как включить светодиод (один или несколько) — либо через токоограничительный резистор, либо через токозадающий драйвер.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Характеристики светодиодов 1 Вт и 3 Вт

Мною были взяты светодиоды из местного магазина (происхождение не известно) и диод приобретенный на Aliexpress. По заверению продавцов — оба по 3 W.

Обратимся к характеристикам светодиодов на 1 и 3 Вт. Возьмем наиболее популярные от Epistar. Светодиоды от других производителей, в принципе, не отличаются от этих данных.

Характеристики 3 Вт и 1 Вт светодиодов

1 из 2

Характеристики 1 Вт LED

Характеристики 3 Вт LED

Как читать ТТХ светодиодных источников света — смотрите в статье.

Мы видим, что рабочий ток 1 Вт диода составляет 350мА, 3 Вт — 700мА. Максимальный пиковый ток у обоих 0,8 А. Т.е. оба этих диода будут работать на максимально-возможном 0,75А. Они будут работать и при 1 А, но не долго). Не стоит разгонять чипы без надобности, мы все-таки радеем за долговечность. Тем более, если Вы приобрели правильный светодиод, то и яркости Вам хватит.

Схема и принцип её работы

Схема питания светодиода от батарейки на 1,5В представлена на рисунке. Основные функциональные элементы – однокаскадный транзисторный усилитель и импульсный трансформатор, за счет которого достигается глубокая положительная обратная связь. Ток базы транзистора ограничивается резистором R1, а для оптимизации выходных параметров установлен диод VD1 и конденсатор С1, о которых будет сказано немного позже.

Схема питания светодиода от одной батарейки работает по принципу блокинг-генератора. Формирование импульсов осуществляется за счет отпирания транзистора и перехода его в режим насыщения при помощи положительной обратной связи. Выход из насыщения происходит за счет уменьшения тока базы. Транзистор закрывается, и энергия трансформатора сбрасывается в нагрузку. В результате светодиод вспыхивает на короткий промежуток времени.

Теперь более детально рассмотрим работу схемы, представленной на рисунке. Известно, что ток в катушке индуктивности не может измениться мгновенно. Сначала, в момент подачи напряжения от батарейки транзистор находится в закрытом состоянии. Постепенное нарастание тока в коллекторной, а затем и в базовой обмотке, приводит к плавному отпиранию транзистора. Это приводит к росту тока коллектора, который протекает и через коллекторную обмотку. Данное увеличение тока трансформируется в базовую обмотку и ещё больше увеличивает ток базы.

В результате такого лавинообразного процесса в транзистор входит насыщение. В режиме насыщения коллекторный ток перестаёт нарастать, а значит, напряжение на базовой обмотке станет равным нулю. Это приведёт к снижению тока базы и выходу транзистора из насыщения. Напряжение на базовой обмотке меняет полярность, что способствует практически мгновенному запиранию транзистора. В результате вся накопленная энергия устремляется в нагрузку. Светодиод вспыхивает и пропускает через себя ток, который уменьшается от значения тока коллектора до нуля. На этом временном интервале в трансформаторе происходит обратный блокинг-процесс, который приводит к очередному отпиранию транзистора. Далее цикл повторяется.

Схема работает на частоте в несколько десятков килогерц. Поэтому тысячи вспышек в секунду воспринимаются человеческим глазом как постоянное свечение. Но схему можно немного доработать, исключив провалы тока через светодиод до нуля, и добавив в неё сглаживающий конденсатор и диод. Конденсатор С1 соединяют параллельно светодиоду, соблюдая полярность, а диод VD1 – последовательно, в цепь протекания тока нагрузки. VD1 предотвращает разряд конденсатора на открытый транзистор.

Подключение светодиода к батарейке, согласно данной схеме, требует соблюдения одного правила: нельзя включать собранное устройство без нагрузки (может сгореть транзистор).
