Рое-инжектор для ip-камер

Для чего это нужно?

Как писал поэт Владимир Маяковский: «Если звезды зажигаются, значит это кому-нибудь нужно». Ниже приводятся преимущества использования данной технологии.

Подключение устройств в труднодоступных местах

Например, на рабочем месте пользователя предусмотрены только две розетки: для монитора и системного блока. Часто такие требования возникают не из-за ошибки в планировании, а диктуются отраслевыми, региональными и другим стандартами ИТ-безопасности, пожарной безопасности, охраны труда и так далее.

Другой пример — если видеокамера или точка доступа закреплена под потолком, туда бывает сложно протянуть ещё и провод питания.

Управление по питанию

Вторая польза заключается в том, что PoE позволяет управлять устройством по питанию, например, временно отключать, включать или выполнять перезапуск (при зависании, обновлении или другой необходимости).

Это удобно, если приходится работать удалённо, или, когда устройства находятся в труднодоступных местах.

Особенно это полезно при работе с точками доступа, которые могут находиться на значительном расстоянии или вообще скрыты где-нибудь над фальшь-потолком.

Примечание. Практически все современные точки доступа от Zyxel поддерживают PoE
и в том числе новые модели с поддержкой Wi-Fi 6: как самые «бюджетные» NWA110AX так и более продвинутые WAX650S и WAX510D

Рисунок 1. Двухдиапазонная точка доступа 802.11ax (Wi-Fi 6) NWA110AX.

Упрощение обслуживания

Помимо удобства эксплуатации, применение PoE позволяет снять головную боль в плане закупки и ремонта адаптеров питания, обеспечения пользователей розетками, например, через приобретение PDU (проще говоря, «переносок-разветвителей). Меньше узлов — меньше точек отказа — меньше звонков в техподдержку.

Электробезопасность

Кто бы что ни говорил, а 220 Вольт — это много. Это больно бьёт, это убивает. А вот 57 вольт, что является максимумом для PoE — тоже неприятно опасно, но уже не так сильно. В некоторых организациях для того, чтобы сисадмин выполнял работу ещё и электрика — нужен специальный допуск. Регламентируется это всё теми же отраслевыми и региональными стандартами. А с PoE — ничего такого отродясь не знали. Слаботочка — она и есть слаботочка.

Эстетика

Техническому персоналу что в первую очередь нужно? Лишь бы работало. Но некоторым особенно продвинутым «товарищам» нужно, чтобы это было еще и «красиво». Например, чтобы «лишние» провода не свисали. Или чтобы всё одного цвета было. А PoE избавляет от этих самый «лишних» проводников. Особенно чувствительны к этому разного рода проверяющие, комиссии и «большое начальство».

Какие минусы у PoE?

Более высокая стоимость устройств

Действительно, стоит дороже. Особенно если брать более или менее проверенное оборудование, а не полагаться на «авось», покупая «недорогие NoName решения».

С другой стороны, принцип «подороже — значит получше» работает не всегда. Поэтому охотиться за дорогим брендом имеет смысл, только если существуют дополнительные требования (есть список «разрешенного оборудования»).

Но даже при высокой цене на оборудование с PoE, его цена может быть гораздо ниже, чем организация «с нуля» дополнительной разветвлённой кабельной системы для электропитания удалённых устройств.

Падение мощности

При передаче низковольтного сигнала по тоненьким проволочкам КПД, скажем так, будет не очень. Чем дальше от питающего устройства, тем меньше электрической мощности останется для питания потребителей. Остальное тратится на сопротивление и нагрев проводов. С местным питанием (не PoE) дело обстоит проще. Сунул блок питания в розетку «и пошла энергия, пошла…»

Впрочем, подобные проблемы с расстоянием могут быть решены при помощи использования специальных коммутаторов с увеличенной мощностью сигнала, например, Zyxel серий (https://www.zyxel.com/ru/ru/products_services/Unmanaged-Switch-For-Surveillance-GS1300-Series/) и GS1350.

Требования к квалификации персонала

Скажем так, хотя применение PoE не требует великих знаний, кое-какие детали
освоить нужно. Информацию по данному вопросу найти можно без особого труда, хотя, если человек ни разу не работал с данной технологией, он столкнется с некоторой разрозненностью и фрагментацией учебного материала.

Терминология: End-span и Mid-Span

End-span — устройство обеспечивающее подачу электропитания от начала кабельной
линии.

Классический пример: коммутатор IP телефонии обеспечивает электропитание небольшой сети стационарных телефонов в пределах офиса.

Другой пример — система видеонаблюдения на небольшом складе, где видеокамеры получает электропитание от коммутатора через PoE

Обычно в таких системах не предусмотрено дополнительных устройств для усиления питающего сигнала.

Mid-span — когда питающее устройство, подключается не с начала кабельной линии, а дополнительно между коммутатором и конечным устройством. Например, питание видеокамеры через инжектор, который включается после коммутатора в промежуточном кроссовом шкафу.

Ещё немного терминологии:

• PSE (Power Source Equipment) — питающее оборудование.
• PD (Powered Device) — питаемое устройство.

Конструктивные и функциональные особенности

В системе питания, РОЕ инжектор обладает специальными функциональными и конструктивными особенностями. Предусмотрено в конструкции порядка двух специальных портов LAN , к которым можно осуществлять подключение различных элементов и кабелей, оборудовании с собственным ip адресом.

Первый из портов подписан «LAN», второй же «РОЕ», схема камер которого позиционирует как практичное решение, специально для легкого подключения. К соответствующему разъему в конструкции. Именуемым как «РОЕ», осуществляется подключение необходимого специального сетевого оборудования, поддерживаемого данную технологию. Ко второму разъему «LAN» в этом случае подсоединяется компьютерное оборудование, роутер, либо же коммутатор, которые запросто включаются в конструкцию элементов питания камер наблюдения.

Какие требования к кабелю?

Для подключения при питании через PoE используется витая пара не ниже cat.5e.

Важно. Проводники должны быть медными, а не омедненными, толщиной не менее 0,51 мм (24 AWG)

Сопротивление в проводниках не должно превышать 9,38Ом/100 м.

Обычно на практике рекомендуют не использовать кабели длиной более 75м, хотя стандарты 802.3af и 802.3at говорят о поддержке 100м. В случае с Passive PoE практические рекомендации носят ещё более пессимистичный характер — реальная длина кабеля для нормальной работы не должна превышать 60м.

Однако специальные коммутаторы, например, управляемые GS1350 Extended Range Essentials могут поддерживать устройства на расстоянии 250м при скорости 10Mb/s.

Рисунок 3. Иллюстрация работы Extended Range.

РОЕ-инжектор что это?

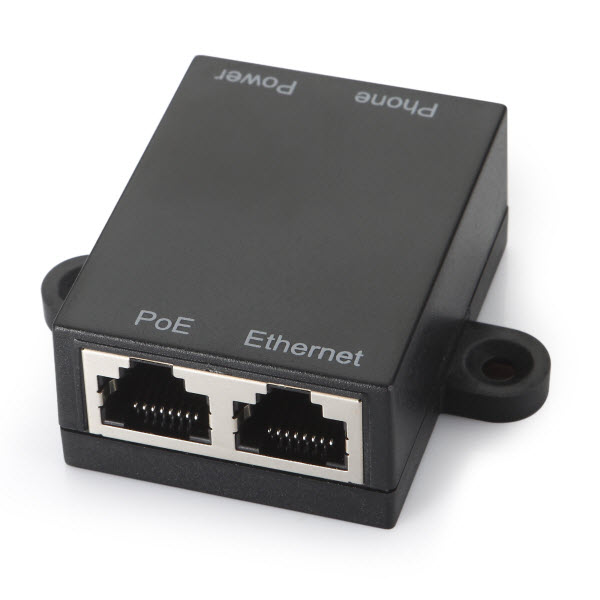

PoE инжектор

Это периферийное устройство (второе название — РОЕ-сплиттер для IP-камер) используется для подачи питания на IP-камеру. Конструктивно он изготавливается двух типов:

• пассивный;
• активный.

Пассивное оборудование работает без специальной привязки к одному из используемых стандартов, активное использует один из применимых стандартов РОЕ 802.3af, 802.3at или  802.3bt, за счет чего его возможности увеличиваются, по одному кабелю появляется возможность передавать питание вдвое более мощное, чем при использовании пассивных моделей. Такие стандарты необходимы для обеспечения питание мощных камер с дальнобойной  инфракрасной подсветкой или с обогревом. Пассивное оборудование дешевле, оно не запрашивает у источника и потребителя данные о необходимости питания, а просто передает энергию в пассивном режиме. Для небольших бытовых камер оно станет лучшим решением.

Применение РОЕ-инжектора возможно только с подключением электрокабеля типа витая пара Ethernet. Это позволяет передавать по сети и требуемое напряжение, и пакеты информации. Power over Ethernet (PoE) – это современная технология, благодаря использованию которой на удаленное устройство передается и питание, и данные. Для работы устройства необходимы специальные сетевые коммутаторы, способные поддержать эту технологию.  К отдельной категории таких коммутаторов относятся и инжекторы. Если поблизости от используемой IP- камеры нет розетки  требуемым напряжением в 220 Вт, инжектор полностью решит проблему обеспечения ее электроэнергией.

Внешне инжектор представляет собой гнездо, предназначенное для подсоединения витой пары, подключенной к камере. От гнезда отходят два самостоятельных провода, но можно использовать для подключения  роутеру только один. Если рассматривать устройство с точки зрения его технической классификации, то он удачно объединяет в себе три группы функциональности:

1. Потребитель, который не просто потребляет и передает далее энергию, а имеет возможность подать источнику питания сигнал о необходимости своевременной подачи электроэнергии согласно регламента ее предоставления.
2. Источник питания для камеры. Он полностью соответствует всем требованиям национальных и отраслевых стандартов и обеспечивает бесперебойное питание камеры и функционирование системы безопасности.
3. Адаптер, предназначенный для соединения нескольких разнородных IP-устройств. Соединение происходит по стандарту РОЕ 802 по кабелю типа «витая пара», благодаря чему при передаче напряжения не будет потерян ни один бит одновременно передаваемой информации.

Конструктивные особенности

Существенным достоинством роутера является наличие в его корпусе двух отдельных портов РОЕ и LAN,  к каждому из них может быть подключено отдельное устройство, имеющее уникальный IP-адрес или кабели, ведущие  другим техническим приспособлениям.

Порт РОЕ предназначен для подключения к устройствам, одерживающим эту технологию порт LAN предназначен для подсоединения любого оборудования, участвующего в архитектуре системы безопасности. Им могут быть:

• компьютер, управляющий системой;
• роутер;
• коммутатор.

Использование инжектора решает задачи с питанием камер работающего в России стандарта IEEE 802.3af, питание которых обеспечивается постоянным током до 400 мА. Номинальное напряжение в кабеле при этом не превышает значение в 37-56 Вт.

POE инжектор

Всегда нужно внимательно подходить к расположению источников при проектировании охранного комплекса. Однако на объектах с большой площадью, это может стать настоящей проблемой, для решения которой следует купить POE инжектор питания
. Принцип работы данных устройств заключается в преобразовании обычного видеосигнала, в сигнал с питанием. На вход POE инжектор питания получает Ethernet кабель, несущий в себе изображение, а на выходе добавляет к ним электроэнергию, тем самым позволяя избежать необходимости прокладки питающих проводов. Благодаря этому удается сократить затраты на укладку кабеля и ощутимо уменьшить время проектирования системы.

Отличие РОЕ-инжектора от РОЕ-коммутатора

РОЕ-инжектор предназначен для питания только одной камеры, поэтому он имеет только один порт РОЕ. РОЕ-коммутатор или свитч может одновременно обеспечивать подачу питания по протоколу РОЕ на несколько периферийных устройств.

POE коммутатор

При выборе между роутером и коммутатором следует обратить внимание на перспективы развития системы безопасности. Если ее архитектура останется в относительно неизменном виде, может измениться только место расположения камер, необходимо приобретать инжектор

Если планируется расширение и подключение дополнительных ip-камер, то потребуется же покупка коммутатора. Коммутаторы требуют специальной настройки, которая не нужна для инжектора, роме того для коммутатора потребуется существенно большая длина кабеля Ethernet. А инженеры знают, что чем больше длина кабеля, тем большие потери электроэнергии происходят при ее передаче.

Преимущества РОЕ-инжектора

Если принято решение монтировать камеры дистанционно, то нужно определить систему их питания. При проектировании собственной системы безопасности следует отметить следующие достоинства РОЕ-инжектора:

• его использование обойдется немного дешевле, чем применение стандартного витого кабеля;
• использование устройств активного типа позволяет передавать большую мощность, чем при стандартной схеме;
• мобильное соединение позволяет в любое время сменить место расположения камеры, поэтому архитектура системы безопасности может меняться в любе время в зависимости от изменения внешних условий;
• монтаж роутера занимает существенно меньше времени, чем монтаж традиционной проводной системы и он не требует специальных знаний по электробезопасности;
• инжектор абсолютно надежен, питание производится бесперебойно, и владелец дома или участка может не бояться скачков напряжения, из-за которых камеры могут выйти из строя;
• заменимость. Все типы инжекторов любых производителей совместимы с оборудованием также любых производителей, как европейских и отечественных, так и китайских.

Использование РОЕ-инжектора доступно для всех категорий потребителей, а его невысокая цена и легкость монтажа делают устройство удачным решением, как для домашних, так и для корпоративных систем безопасности.

Другие статьи:

• • Ip камера с датчиком движения и записью
  • Основные принципы при проектировании системы видеонаблюдения
  • IP-камера видеонаблюдения
  • Применение тефлона для сферы пищевого производства

Классификация по типу питания

Также можно выделить еще два типа конструкции по обеспечению системы питания для ip оборудования:

• Питающие элементы, которые представляют собой своеобразную конструкцию, комплект питания, которые сопрягают в себе специальный блок и шнур, подводящий к нему. В отличии блока от соответствующего шнура можно выделить отсутствие в последнем элемента развязки гальванического типа, и конструкции системы элементов защиты. Блок же не предусматривает данных введений. Это практичный РОЕ инжектор для разных ситуаций.
• Принимающие конструкции, используются непосредственно для обеспечения питания подключаемых к нему устройств и механизмов, что осуществляется по специальной витой паре. Используют такие элементы без дополнительного кабеля питания, что позволит оптимизировать работу агрегатов в схеме.

Конструктивно это сбалансированный элемент, способный передавать питание и данные одновременно. Используется в большом спектре агрегатов ip, различных элементов и устройств, систем, что позволяет значительно увеличить радиус передачи данных, повысив комфортабельность использования конструкции. Указывает РОЕ инжектор дальнейшем уникальный ip адрес, свойственный для конкретного оборудования и камер.

Power-over-Ethernet (РоЕ) – технология одновременной передачи информационного сигнала и электроэнергии к удаленному устройству по одному сетевому кабелю витая пара (UPT). Получила широкое распространение в сетях видеонаблюдения, основанных на IP камерах, в IP телефонии, медиаконверторах, устройствах считывания данных и других инженерных системах, имеющих удаленные точки доступа, к которым проблемно подвести отдельный кабель для подачи электропитания.

Использование РоЕ допускается только в Ethernet сетях, которые соответствуют стандарту 100BASE-TX. В соответствии с этим стандартом для передачи информации не используется 2 из 4 пар кабеля. Именно по ним (4-5 и 7-8) и передается электроэнергия на удаленное устройство.

Современные производители питаемых устройств (PD — powereddevice) разрабатывают их так, что работоспособность обеспечивается независимо от полярности. То есть, устройства работать устройства будут независимо от того используется для связи прямой или перекрестный метод расположения кабелей.

Что это за технология?

Технология разработана сравнительно недавно, специально для возможности передачи питания различным коммутирующим устройствам. Это касается камер, прочим элементам и агрегатам, которые имеют собственное ip, установленное соответствующими стандартами IEEE.

Благодаря регламенту действующего стандарта, обеспечивается система питания камер с постоянным током значением в пределах 400 мА. При таком факторе постоянного тока, номинальное напряжение составляет в пределах 36-57 В, что делается через соответствующие пары проводников, в кабеле.

Как результат, обеспечивается максимальная мощность в пределах 15,4 Вт, что позиционирует как отличное решение для кабеля четырехпарного типа.

Стандарты

Технология передачи напряжения с poe появилась относительно недавно. Ее разработали для подачи питания коммутирующим устройствам, обладающих своим ip, установленным по стандартам IEEE. Питание ip камеры через poe может осуществляться с помощью следующих устройств:

1. рое инжектор. Назначение — подача напряжения в сеть Ethernet для организации питания прибора;
2. сплиттер. Назначение — выделение из потока постоянного напряжения. Чаще это 12 В. Помогает питать приборы, в которых отсутствует поддержка PoE;
3. удлинители Назначение — увеличения расстояния, на которое передается информация и напряжение по Ethernet. Это оптимальное решение, если ip камера находится далеко —можно увеличить линию на 100-200 метров. У удлинителей нет своего питания, они забирают часть передаваемой мощности.

Причина — применение высокочастотных трансформаторов. Напряжение поступает на центральные отводы и не влияет на высокочастотные сигналы. Реализация питания по витой паре зависит от распиновки.

пример распиновки

Многие люди, не знающие что такое poe, интересуются, почему не сжигаются порты приборов, не поддерживающих данную технологию. Соединение устройств происходит так. Оба из них, передающее и получающее, при соединении проходят согласование. Устанавливается, можно ли использовать технологию, а также определяется класс устройства, принимающего напряжение.

Если поддержка отсутствует, физические параметры будут иными и напряжение в линию не станет поступать. Это защита при случайном подключении коммутаторов для ip видеонаблюдения, выполненного своими руками. Суть согласования — в провода подается напряжение 3-10 В, помогающее оценить характеристики оконечного устройства и сделать вывод, совместимо ли оно. Процесс длится не более 0,5 секунд.

Если параметры находятся в нужных пределах, устанавливается класс питания. В зависимости от подаваемой мощности poe коммутаторы для видеонаблюдения делятся на такие классы:

• 0 — 15,4 Вт;
• 1 — 4,5 Вт;
• 2 — 7 Вт;
• 3 — 15,4 Вт;
• 4 — 30 Вт.

Если в результате согласования выявится перегрузка тока, напряжение с провода снимается (за 0,5 секунды).

Устройства PoE

В схеме питания через стандартные PoE применяется следующее оборудование:

1. PoE-инжектор — питает сетевые устройства через патч-корд витой пары. С его помощью можно запитать камеру видеонаблюдения, работающую по стандартам PoE.
2. PoE-сплиттер — принимает запитанный Ethernet-кабель и разветвляет его на линию постоянного напряжения 12В и линию передачи данных 100 Мбит/сек.
3. PoE-экстендер или удлинитель — увеличивает расстояние передачи информации и питания с помощью патч-корда для сети.

Инжектор

Адаптер позволяет PoE-потребителей подключать к обычным коммутаторам. Форм-фактором отличается, например:

1. Обычный силовой блок, спаянный с адаптером.
2. Блок питания отдельный от адаптера.
3. Инжектор, встроенный в силовой блок.

Схема подключения адаптера к конечному устройству с поддержкой необходимых стандартов.

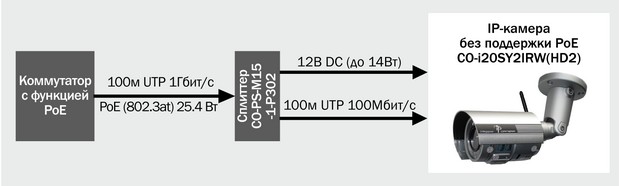

Сплиттер

Разветвитель канала питания и данных позволяет подключить камеры без поддержки стандартов передачи питания по Ethernet. Разветвитель имеет порт и два коннектора.

Схема подключения стандартна для всех решений.

Удлинитель

Так как передача сигнала в сетевом кабеле cat.5e (в построении сети он используется в 99% случаев) без потерь ограничена 100 метрами, удлинители позволят увеличить линию передачи сигнала на 100 метров. На входе экстендер принимает сигнал и повторяет на выходе точно так, как это делает инжектор. Удлинители не запитываются отдельно, они забирают часть приходящего питания по линии PoE (до 2 Вт). Поэтому, на выходе часть мощности снимается, но увеличивается длинна линии связи в 2 раза.

Удлинитель имеет компактный корпус.

Некоторые модели позволяют на вход принимать 1 линию и разветвляют ее на две или более. Обычно, такие экстендеры оснащены светодиодной индикацией и небольшими тумблерами для регулирования передачи данных каждого выходного порта.

Схема подключения выглядит так.

Что собой представляет подобное устройство

Инжектор poe — прибор, предназначенный для подачи электропитания на IP камеру с помощью «витой пары». Необходимость в прокладке силового кабеля отсутствует. Для питания задействуют две свободные пары проводов сетевого кабеля.

Такие устройства могут быть двух типов:

• пассивные;
• активные.

Активные работают с приборами, поддерживающими PoE и могут выделить питание из общего потока. Напряжение подается после согласования между выдающей и потребляющей аппаратурой, что обеспечивает безопасность подключения.

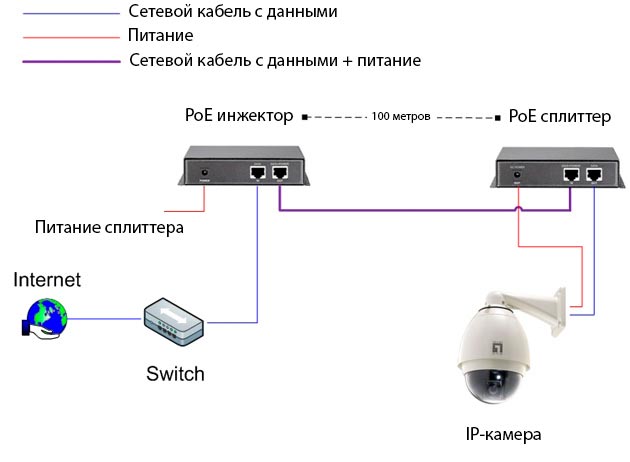

Пассивный инжектор работает в паре со сплиттером. Первое устройство ставится в начале сети, на него поступает электропитание. Второе — в конце, выполняя функцию разделителя потоков. Далее напряжение передается по витой паре.

Технология позволяет обеспечить питание ip камер, когда вблизи отсутствует розетка 220 В. Подключить устройство можно своими руками. Poe коммутаторы могут иметь до 16 портов, в них включается несколько совместимых устройств, которым требуется электропритание.

Подробнее о технологии

Технология Power over Ethernet позволяет обеспечивать подачу питания на самые разные типы устройств: Wi-Fi-роутеры, камеры, накопители. Главное преимущество данной технологии в том, что она предполагает задействование единственного комплекта проводов — как для осуществления трансляции цифровых сигналов, так и для подачи электричества.

В итоге при монтаже сетей нет потребности в том, чтобы прокладывать провода для розеток, а также в том, чтобы инсталлировать необходимое дополнительное электрооборудование. В некоторых случаях монтаж силовых кабелей может быть осложнен не вполне оптимальным физическим расположением компонентов сети. Например, бывает, что Wi-Fi-адаптер обеспечивает наилучший сигнал в той точке здания, к которой подвести электричество проблематично. То же можно сказать и о камерах: иногда может возникнуть потребность в мониторинге территорий, которые трудно обеспечить электропитанием.

Технология PoE позволяет организовывать подключение девайсов к розеткам, которые могут, как мы отметили выше, одновременно выводить устройства в сеть и подавать питание на него. Данный подход может быть задействован в случае модернизации текущей сетевой инфраструктуры. Вполне реально подвести питание к уже действующим розеткам.

Преимущества технологии

Итак, если резюмировать ключевые преимущества технологии, о которой идет речь, то они могут формировать следующий перечень:

— использование одного и того же кабеля возможно как для подачи электропитания, так и для обмена цифровыми данными;

— возможны экономические выгоды, связанные с отсутствием необходимости инсталлировать силовые кабели и иное необходимое оборудование;

— достигается высокий уровень безопасности сетевой инфраструктуры соответствующего типа, благодаря наличию стандартов, обеспечивающих необходимую защиту компонентов от скачков напряжения;

— есть возможность модернизации текущей сетевой инфраструктуры, организации связи на участках, которые были ранее недоступны для проведения монтажа в силу необходимости в прокладывании электрокабелей;

— есть возможность организации удаленного контроля над устройствами посредством сетевых протоколов.

Изучим теперь основные стандарты, на базе которых функционируют PoE-сети.

POE инжектор питания

С этим вопросом сталкивается практически каждый человек, перед которым стоит задача купить POE инжектор питания. Здесь нет ничего сложного, и от Вас лишь потребуется информация о том, какое входное напряжение у видеотехники, а также суммарное количество устройств. В зависимости от числа входов и выходов, они разделяются на модели с 4, 8, 16, 24 или 48 портами и могут отличаться не только стоимостью и количеством поддерживаемого оборудования, но и входным и выходным напряжением. Если у домашняя видеосистема, то Вам следует купить POE инжектор питания на 4-8 портов.

Цена POE инжектора

Как и на большинство сетевого оборудования, цена POE инжектора
питания устанавливается в зависимости от числа портов для подключения и выходного напряжения. Однако это еще не все, так как на итоговую стоимость может оказать серьезное влияние и страна изготовления прибора. Далее детально рассмотрим каждый из этих факторов.

• Первое на что стоит смотреть — это страна изготовления. На сегодняшний день, на рынке можно встретить модели из Китая, Азии, Европы, России или США. Сразу стоит отметить, что не следует стараться купить POE инжектор, цена на которого будет самой низкой. При таком подходе Вы подвергаете свою видеосистему серьезному риску.
• Второй фактор – это выходное напряжению. Можно разделить все модели на те, что предназначены для видеокамер и для видеорегистраторов. Они отличаются между собой стоимостью и выходным напряжением. Если для IP камер будет достаточно устройств на 12 вольт, то для регистратора потребуются приборы с напряжением не менее 48В.

Ну и напоследок ответ на вопрос: какие устройства выбрать?

Выбор питающего устройства

Когда говорят о выборе устройства-источника для питания PoE, имеют в виду end-span, и обычно это коммутатор. Коммутатор — самый используемый вариант, они применяются и в IP телефонии, и видеонаблюдении, и при развешивании точек доступа, и при расстановке всевозможных датчиков охранных систем, контроллеров СКУД и так далее.

Тут важно учитывать несколько факторов:

1. Совместимость сверху вниз. То есть более современное устройство, поддерживающее последний стандарт IEEE 802.3bt может использоваться для подключения и питания более старых устройств. А вот наоборот — нет.
2. Удаленность PD (питаемых устройств). Помимо длины, которая есть «здесь и сейчас», стоит задуматься о будущем. Например, если будет расширяться складская территория, или намечается переезд офиса. Лучше заложить некоторый запас характеристик «на перспективу».
3. Управление устройствами. Помимо варианта ««зайти» на коммутатор и вручную выключить-включить питание», существуют и другие возможности управления, например, с использованием протокола LLDP для видеокамер.
4. Защита от импульсных перенапряжений (УЗИП) и других вредных факторов.

У Zyxel есть коммутаторы, которые советуют всем указанным выше требованиям. Это модели новой серии GS1350. Мы уже писали о них ранее Данная серия изначально позиционировалась как «Смарт-управляемые коммутаторы для систем видеонаблюдения» Однако они без проблем применяются и для других случаев, например, для питания телефонов, точек доступа и других устройств с PoE.

Рисунок 4. Специализированный управляемый коммутатор PoE GS1350-26HP.

Неуправляемые коммутаторы серии GS1300 также являются неплохим выбором. Подборку специализированных коммутаторов от Zyxel можно посмотреть на рисунке 5.

Рисунок 5. Модельный ряд управляемых и неуправляемых коммутаторов с поддержкой PoE от Zyxel.

Выбор устройства-потребителя

Обычно при выборе конечных устройств ориентируются на их потребительские характеристики, например, на качество картинки при выборе видеокамеры, поддержке Wi-Fi стандартов при выборе точек доступа и так далее.

Однако электропитание также накладывает свой отпечаток. Имеет смысл учитывать следующие факторы:

1. Экономичность устройства.
2. Возможности управления.
3. Цена и качество.

Важно! Несмотря на заявленную совместимость сверху вниз не стоит 100% уповать на эту возможность. В хорошем проекте источник питания и потребители должны поддерживать один стандарт, желательно самый актуальный, иметь полную совместимость, приобретаться в расчёте на использование новых технологий, например, Wi-Fi 6

Переделка целого куска инфраструктуры, гордо именуемая «модернизацией», чаще всего обходится дороже, чем некоторые дополнительные затраты на этапе внедрения.
