Эбу ваз 2107 инжектор: марки, функции, диагностика, ошибки

Ошибки, выдаваемые ЭБУ

Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы

Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания

Что такое ошибка ЭБУ

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО

Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления

Ошибки на панели приборов ВАЗ 2107, отображающиеся в форме значков, вполне понятны водителю

Расшифровка кодов ошибок

ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

Таблица: перечень кодов ошибок ВАЗ 2107 и их расшифровка

Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке

Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды

Наиболее распространенная ошибка

Наиболее часто встречаемая ошибка Р0133 свидетельствует о невозможности полноценно разогнаться

Обратите внимание, если на дисплее отображается ошибка под номером Р0133, можно сделать вывод, что машина перестала качественно разгоняться. Это связано с тем, что управляющий датчик кислорода требует для передачи в блок управления информации о том, в какой концентрации находится топливовоздушная смесь

Сам датчик расположен непосредственно в выхлопной трубе, не прикасаясь к каталитическому нейтрализатору. находится за датчиком кислорода, когда проходит время работы замкнутого цикла. Кроме того, регулируется непосредственно сам состав воздушно топливной смеси благодаря увеличению или уменьшению импульсов, которые происходят при открытии форсунки.

Распространенные проблемы и неисправности Лады Гранты

Почему Лада Гранта не заводится?

Многие автолюбители считают, что диагностика систем автомобиля – удел высококвалифицированных специалистов. Между тем в любой современной машине, даже отечественного производства, в электронном блоке управления имеется мощная система самодиагностики, которая в значительной степени облегчает поиск возможных причин поломок. Кроме того, такую проверку может провести даже непрофессионал.

ЭБУ (электронный блок управления) представляет собой мини-компьютер, способный решать определенные задачи в реальном времени, а именно диагностировать неисправности и передавать сигнал на датчик, расположенный на приборной панели Лады. В дальнейшем коды ошибок Гранта можно прочитать в ходе проведения компьютерной диагностики или при помощи бортового компьютера.

Серийные прошивки ВАЗ Bosch M7.9.7+

 Bosch M7.9.7 новая аппаратная реализация (M7.9.7+) Идентификатор ПО Номер ВАЗ Примечание B103EQ12 2111–1411020-80 1 Серийная версия для новой аппаратной реализации, нормы Е2 B103ER12 2111–1411020-80 2 Серийная версия для новой аппаратной реализации, нормы Е2 B104DQ17 21114–1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B104DR17 21114–1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DQ09 21124–1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR09 21124–1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B105DR10 21124–1411020-30 3 Серийная версия для новой аппаратной реализации

ЭБУ производства France, нормы Е2 B108DQ09 21124–1411020-10 1 Серийная версия для новой аппаратной реализации, нормы Е3 B108DR09 21124–1411020-10 2 Серийная версия для новой аппаратной реализации, нормы Е3 B109DR02 21124–1411020-20 3 Серийная версия для новой аппаратной реализации, нормы Е3 B119DQ01 21114–1411020-20 1 Серийная версия Eвро‑3 для новой аппаратной реализации, XC05_M7A1, нормы Е3 B119DR02 21114–1411020-20 Богдан, серийная версия, софт XC06_M7A1, нормы Е4 B120EQ16 21214–1411020-30 1 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER16 21214–1411020-30 2 Серийная версия для новой аппаратной реализации, нормы Е2 B120ER19 21214–1411020-30 3 Серийная версия для новой аппаратной реализации, нормы Е2 B122HR01 21230–1411020-90 1 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2Внимание! Прошивка имеет проблему со включением вентиляторов B122HR91 21230–1411020-90 2 Серийная версия для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е2 22XC052S 21230–1411020 «Клон» B122HR01, нормы Е4 22YC041S 21230–1411020-40 Нива – Шевроле, нормы Е4 B114ER18 21214–1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214, нормы Е3 B114ER17 21214–1411020-20 Серийная версия для новой аппаратной реализации на а/м Нива 21214. Версия с экспортного автомобиля, нормы Е3 B126ES01 2104–1411020-10 1 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B126ER02 2104–1411020-10 2 Серийная версия для новой аппаратной реализации дя автомобилей «классика» 1,45 л., нормы Е2 B102CQ05 Калина 1 Серийная на Калину, нормы Е3 B102CR06 Калина 2 Серийная на Калину, нормы Е3 B101CR01 11183–1411020-02 1 Серийная на Калину, нормы Е2 B101CR02 11183–1411020-02 2 Серийная на Калину, нормы Е2 B104CR01 21114–1411020-40 Калина, шильдик бумажный, нормы Е3 B104CR02 21114–1411020-40 Калина, отличия от CR01 только в порогах температуры вентиляторов, нормы Е3 B103CU03 21114–1411020-40 Калина, шильдик бумажный, без ДНД, нормы Е3 B173DR01 21126–1411020-10 1 Серийная на Приору, нормы Е3 B174DR03 21126–1411020-00 2 Серийная на Приору, нормы Е4* B174DR04 21126–1411020-00 3 Серийная на Приору, комплектация с ГУР, нормы Е4* B174DT05 21126–1411020-30 4 Серийная на Приору, нормы Е4* B174DT06 21126–1411020-30 5 Серийная на Приору, нормы Е4* B174DT07 21126–1411020-00 6 Серийная на Приору, нормы Е4* B173СR03 11194–1411020 1 Серийная на Калину 1,4 л., нормы Е3 B174СR03 11194–1411020-10 2 Серийная на Калину 1,4 л., нормы Е3 B174СT04 11194–1411020-10 3 Серийная на Калину 1,4 л., нормы Е3 22YB072S 2123–1411020-30 1 Серийная версия Евро‑3 для новой аппаратной реализации на а/м Нива – Шевроле, нормы Е3  Прошивки ОПП**  Bosch M7.9.7+ B120ER1733XCO305B133ER17 21214–1411020-30 Прошивка ОПП с Нивы 1,8 (в идентификаторах 1,7)

Без датчика фаз.33XCO305 и B133ER17 – «клоны» B120ER17, нормы Е2 B121ER17 21214–1411020-10 Прошивка ОПП НТЦ ВАЗ на длинную Ниву, нормы Е3 B11KSS01 11196–1411020 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V, нормы Е3 B13KSS02 21126–1411020-60 Прошивка ОПП НТЦ ВАЗ на Калину Спорт 1,6 16V. В архиве два варианта с разной КС и идентификаторами, нормы Е3

* Нормы токсичности указаны в соответствии с ИП ВАЗ ** ОПП – Опытно-Промышленное Предприятие, дочерняя компания АвтоВАЗ.Внимание! Некоторые прошивки на Bosch M7.9.7 могут быть представлены в двух видах, в сжатом формате «Combiloader» и обычные bin-файлы (с префиксом «с»)

Почему устройство Ваз 21074 не работает?

Иногда он не работает по довольно сложным причинам. Если лампочка горит до тех пор, пока двигатель не разогревается до 90 градусов, то проблема с устойчивостью мотора. Как правило, этот недостаток наблюдается в холодное время года.

Решить эту ситуацию можно несколькими способами:

• Поменять датчик Ваз 21074. Обычно лампочка загорается тогда, когда этот элемент работает неправильно. Если оставить все как есть, то в скором времени он может полностью сломаться. А это приведет к тому, что машина остановится прямо на дороге, так как инжектор не сможет контролировать топливо. Этот процесс происходит в несколько этапов, но заменить деталь не составит никакого труда. Сделать это можно за 30-40 минут;
• Сделать прошивку Ваз 21074. Нужно понимать, что сделать это своими руками не получится. Даже если бы и получилось, то делать этого не стоит, так как можно еще больше навредить машине. Поэтому лучше обратиться в автосервис, где прошивка будет выполнена быстро и качественно;
• Снять клеммы аккумулятора Ваз 21074. Возможно, лампочка инжектора загорелась, когда он работал. Но после этого она так и не потухла. Так тоже бывает. Сняв клеммы, произойдет перезагрузка система, поэтому лампочка должна перестать светиться. Если нет, то надо искать другие причины.

https://youtube.com/watch?v=YNpES_eRlng

Электронными приспособлениями и механизмами сегодня уже никого не удивишь. Даже старый добрый ВАЗ 2107 в наше время невозможно представить без бортового компьютера. Зачем нужен этот прибор в конструкции «семёрки», какую роль он выполняет и почему водители привыкли полагаться на его показатели — поговорим подробнее.

Дополнительные обозначения

Предохранители автомобиля ваз 2107 расположены следующим образом:

• лампы заднего света и фонарей заднего хода;
• электродвигатель вентилятора отопителя, насосов омывателей фар и очистителей стекла;
• сигнализатор включения обогревателя заднего стекла ваз 2107;
• указатели поворота и реле аварийной сигнализации;
• противотуманные фонари;
• тахометр, вольтметр;
• контрольные лампы давления масла, жидкости, указатели уровня и резерва топлива на щитке приборной панели, освещение панели приборов;
• прикуриватель и часы;
• звуковой сигнал ВАЗ;
• освещение салона (до 2000-го года выпуска – на потолке одна лампа, у вышедших после 2000-го – два плафона на стойках задних дверей);
• дальний свет фар;
• контрольная лампа дальнего света;
• подкапотное освещение и освещение номерного знака;
• подсветка бардачка;
• правая фара;
• левая фара.

Диагностический разъём

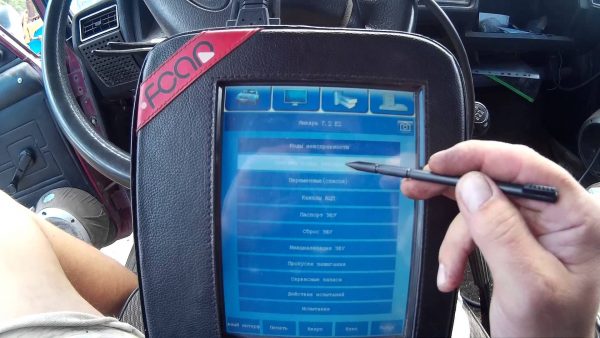

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

• просмотреть и расшифровать коды ошибок;
• изучить характеристику работы каждой системы;
• почистить «ненужную» информацию в ЭБУ;
• проанализировать работу датчиков авто;
• подключиться к механизмам исполнения и выяснить их оставшийся ресурс;
• просмотреть показатели систем и сохранённые данные о предыдущих ошибках.

Где находится

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Устройство и особенности инжектора ВАЗ 2107

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным. Только с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

• Режим употребления в городе – 8,5 литров100 км;
• Расход топлива при скорости 90 кмч – 6,9 – 7,0 литров100 км;
• Расход при скорости 120 кмч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство — блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

• Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
• Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
• Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
• ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

• Высокие требования к качеству топлива, его октановому числу;
• Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
• Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
• Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
• В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.

https://youtube.com/watch?v=OpIEJqh1t24

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Неполадки, возникающие в модуле

Причины, почему автомобиль может остаться без мозгов, наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами вызывающими поломку ЭБУ являются:

• Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
• Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
• Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

Для определения неисправности необходимо прочитать лог ошибок, сохраненный в мозгах инжектора. Для этих целей существует специальный диагностический разъем. Расположение его зависит от конкретной модели автомобиля. Например, в автомобилях ВАЗ с высокой панелью диагностический разъем находится внутри центральной консоли.

Неполадки, возникающие в модуле

Причины, почему автомобиль может остаться без мозгов, наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами вызывающими поломку ЭБУ являются:

• Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
• Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
• Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

Для определения неисправности необходимо прочитать лог ошибок, сохраненный в мозгах инжектора. Для этих целей существует специальный диагностический разъем. Расположение его зависит от конкретной модели автомобиля. Например, в автомобилях ВАЗ с высокой панелью диагностический разъем находится внутри центральной консоли.

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель

При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны

При установке похожей модели без полного согласования параметров возможны негативные последствия:

• двигатель перестает заводится;
• автомобиль теряет былую резвость;
• значительно возрастает расход топлива;
• мотор нестабильно работает;
• ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

• Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
• Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
• Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.
