Извещатель пожарный ручной ир-1 паспорт

Конструкционные особенности

Изделие представляет собой небольшой прямоугольный корпус с подвижным элементом внутри в виде кнопки пожарной тревоги или рычага. При выводе механизма из первоначального состояния подается сигнал на диспетчерский пульт о появлении возгорания. Приборы бывают однократного и многократного применения. В первом случае после срабатывания ручной извещатель нужно заменить на работоспособный. Во втором случае потребуется привести пусковой механизм в начальное положение.

Принцип работы кнопки

Функционирование кнопки пожарной сигнализации

Ручная пожарная кнопка работает по следующему принципу. В первоначальном положении она находится в режиме ожидания. Размещается в противоударный защитный корпус, чтобы обезопасить прибор от случайного срабатывания. Если человек обнаружил пожар, он должен снять защитную крышку или разбить стекло (инструкцию можно увидеть на корпусе) и нажать на кнопку. Формируется тревожный сигнал, который затем передается на диспетчерский пульт. Также активируются световая и звуковая системы пожарной сигнализации. Благодаря этому все находящиеся на объекте люди будут оповещены о пожаре.

По завершении механизм заменяется или возвращается в исходное положение.

Особенности монтажа и расположения кнопки

Местоположение кнопки пожарной сигнализации ручного типа регламентировано соответствующими нормативными документами по пожарной безопасности. Ручной извещатель монтируют:

1. По всей длине эвакуационного пути.
2. У выходов из зданий.
3. В вестибюлях и коридорах.
4. На лестничной клетке.

Монтаж возможен как внутри здания, так и на улице. В этом случае нужно выбирать модель с защитой от атмосферных осадков и других негативных явлений.

Нормативные документы предъявляют следующие требования по размещению:

1. Высота установки — 1,5 метра.
2. Дистанция между двумя устройствами составляет не более 50 метров в помещении и не более 150 метров на улице.
3. Извещатель должен быть хорошо заметен и освещен при необходимости.
4. Рядом должна стоять опознавательная метка «ручной пожарный извещатель».

На что обращать внимание при выборе

Ассортимент выпускаемых пожарных ручников широк. Они имеют свои характеристики, конструктивные особенности

По этой причине важно учитывать некоторые нюансы, чтобы правильно подобрать подходящую модель:

1. Совместимость с приемно-контрольными устройствами.
2. Подходящая величина тока.
3. Рабочие температуры и влажность.
4. Цена.
5. Производитель.

Покупать изделие следует в специализированном магазине.

Правила установки ручных пожарных извещателей

Согласно своду правил СП 5.13130.2009, пожарные ручные извещатели ставятся на высоте 1,5±0,1 м над уровнем пола. Дистанция до других органов управления и предметов должна составлять не менее 0,75 м. Необходимо обеспечить свободный доступ к выключателю и не загораживать его мебелью и другими предметами.

Процесс установки пожарной кнопки

В производственных помещениях ИПР ставятся рядом с выходами из цехов или складов, по эвакуационному пути, в коридорах и на лестничных клетках. Также их ставят в вестибюлях и холлах административных зданий. Рядом с изделием должна быть наклейка-указатель «ручной пожарный извещатель».

Общее описание ИР-1 (красный)

Извещатель пожарный ручной, питание 9 — 30 В, 40 мкА, 3 схемы включения, с рычагом

Предназначен для ручного включения сигнала «Тревога» в системах пожарной, охранно-пожарной сигнализации и пожаротушения; для совместной работы с приемно-контрольными приборами пожарной и охранно-пожарной сигнализации всех типов в круглосуточном режиме.

Технические характеристики

Тип извещателя	2-х проводный (НЗ/НР)
Маркировка по взрывозащите	—
Световая индикация	″Дежурный режим″; ″Пожар″
Напряжение питания, B:
— постоянного тока	—
— по шлейфу сигнализации	9…30
Ток потребления, мА:
— в дежурном режиме не более	0.4
— в режиме «ПОЖАР»	20
Максимальное коммутируемое напряжение, не более, В	—
Максимальный коммутируемый ток, не более, мА	—
Габаритные размеры, мм	110х80х30
Степень защиты	IP41
Диапазон рабочих температур, °С	-30…+55
Масса, не более, кг	0.1

Название	Скачать
ИР-1. Паспорт	.pdf	.zip
ИР-1. Схема подключения	.pdf	.zip

Дополнительную информацию, сопроводительную документацию, инструкции по эксплуатации, руководства пользователя для ИР-1 (красный) можно найти на нашем сайте etk-elcom.ru (www.etk-elcom.ru) в разделе «Техническая документация».

Если у вас остались вопросы, в том числе по поводу цены — не стесняйтесь и обращайтесь к нам.

Поля отмеченные * обязательны для заполнения.

Наш партнер:

Мы предлагаем оборудование:

Название	Цена (без НДС)
SPR-7L	130 Руб.
SPR-8L	140 Руб.
ИР-1 (белый)	144 Руб.
ИР-1 (красный) Средства и системы охранно-пожарной сигнализации / Извещатели пожарные / Извещатели ручные	144 Руб.
ИП 535-88 К0 «Аргут-П»	1926 Руб.
ИП 535-88 К1 «Аргут-П»	2250 Руб.
ИП 535-88 К2 «Аргут-П»	2633 Руб.

Постоянный адрес страницы — ИР-1 (красный) — http://www.etk-elcom.ru/product/6245.html

Детали

При необходимости микросхему DA1 можно заменить четырьмя маломощными кремниевыми транзисторами структуры n-p-n. Вместо указанных на схеме тринисторов подойдут КУ201 К, КУ202К, КУ202К-КУ202Н. Причем тринисторы серии КУ202 следует подобрать по току открывания в цепи управляющего электрода — он не должен превышать 25 мА.

Сигнальные лампы HL1-HL4 — миниатюрные лампы накаливания СМИ 6-20. При их отсутствии допустимо установить в коллекторные цепи транзисторов токоограничивающие резисторы МЛТ-0,25 сопротивлением 200…150 Ом. Конденсаторы С4Г С5 желательно применить бумажные, на номинальное напряжение не менее 300 В.

Рис. 2. Печатная плата тиристорного переключателя четырех гирлянд.

Детали переключателя, за исключением тринисторов, сигнальных ламп и розеток, смонтированы на печатной плате (рис. 4) из одностороннего фольгированного стеклотекстолита. Тринисторы размещены внутри корпуса переключателя, а сигнальные лампы и розетки — на его стенках.

Рядом с лампами может быть расположен и переменный резистор. Правильно собранный автомат начинает работать без налаживания.

А. Ануфриев. г. Чехов, Московской обл. Радио 1989, 11.

СХЕМА ПОДКЛЮЧЕНИЯ РУЧНЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ

Здесь ма рассмотрим общие принципы подключения ИПР, конкретные схемы могут различаться, но:

• во-первых, в большинстве случаев не сильно;
• во-вторых, зная основной принцип вы без труда в них разберетесь.

Таким образом, схема подключения для каждого типа извещателя указана в его паспорте (инструкции, этикетке и пр.). Скорее всего, она будет похожа на приведенную на рисунке 1.

Здесь мы имеем:

1. Rдоп – дополнительный резистор, подключаемый к каждому извещателю.

Он ограничивает ток в режиме срабатывания и его номинал зависит от типа используемого приемно контрольного прибора – ПКП. Так что нужно будет заглянуть и в документацию на этот компонент системы.

2. Rок – устанавливается в случае если ручной извещатель является последним датчиком в шлейфе. Номинал тоже определяется типом ПКП.

Это для стандартных пороговых систем. Для адресных извещателей схема еще проще (рис.2). То есть подключение производится по принципу «пришел — ушел».

А радиоканальные (беспроводные), естественно к проводам подключать не нужно. Их инсталляция производится прописыванием адреса датчика в приемный модуль.

К145ХК1П, К1ЖГ451, К145ХК2П (К1ЖГ452), К145ХК3П (К1ЖГ453), К145ХК4П (К1ЖГ454)

 По заданию Министерства электронной промышленности в КНИИМП
в 1970 г. был создан первый в СССР и Европе микрокалькулятор на 4-х
больших интегральных схемах
по МОП-технологии на основе динамических (тактируемых) ключей со степенью интеграции
до 500 транзисторов на кристалле.
БИС изготовлялись на опытном заводе НИИ «Микроприбор», сборка микрокалькуляторов
производилась в г. Светловодске, где находился филиал опытного завода (позднее — завод «Калькулятор»).
Микросхемы (ОКР «Катамаран») были созданы группой разработчиков Ткаченко Ю.И.,
Зубенко В.М., Жерихин А.Г., Мартыщенко В. Тема эта считалась в институте
одной из важнейших и в некотором роде прорывной — количество транзисторов
на кристалле достигало полутора тысяч, для них специально, впервые в СССР,
был разработан 40-выводной корпус.
Ничего подобного до тех пор в КНИИМП не делали.
Что интересно, сначала было разработано 3 БИС, но из-за
большого размера одной БИС ее пришлось расчленить на две.

БИС калькулятора включали два числовых регистра памяти,
три кольцевых счетчика синхронизации, регистр ввода индикации, шифратор,
дешифратор и микропрограммный автомат. Выходные каскады БИС были
предназначены для преобразования импульсной информации, поступающей с выхода
четырехфазных динамических ячеек, в статическую и для согласования
с сегментными люминесцентными индикаторными
лампами посредством ключей, так и с индикаторным табло на светодиодах.

Четырехфазная схемотехника — вещь довольно экзотичная.
Причина её выбора была следующей — снижение мощности потребления
столь сложных БИС (а это было принципиальной задачей) не могло быть достигнуто,
если их проектировать на основе традиционных схемотехнических решений
(инвертор в составе ключевого и нагрузочного транзисторов).
После детальной проработки функциональной схемы и анализа возможных
схемотехнических решений и была выбрана 4-х фазная схемотехника инверторов с
попарно перекрывающимися фазами без питания и «земли». Привязка к
постоянному источнику питания и «земле» выполнялась на выходных каскадах
БИС. Это позволило резко сократить активную площадь кристаллов, потребляемую
ими мощность и повысить быстродействие микросхем.
Такой подход на долгие годы предопределил схемотехнику БИС для
следующих типов микрокалькуляторов, разрабатывавшихся в КНИИМП.

Интересное сравнение этого комплекта с его конкурентом, комплектом
К145ИП3-ИП6 (СБИС-11…СБИС-15) разработки
питерского ЛКТБ ПО «Светлана», провел Александр Перебаскин.
В общем, это очень похожие комплекты, есть места почти детально повторяющие друг друга,
но в ленинградском нет никаких следов микропрограммирования, а в киевском
на микропрограммировании построено все. Функционально микросхемы СБИС нарезаны очень
похоже на японский прототип, а киевский комплект, видимо в связи
с микропрограммируемостью, нарезан совершенно иначе.
Как следствие, он видится гораздо
более зрелым и серьезно проработанным. Это как бы уже следующее поколение.
Отсюда и его полная победа на рынке.

Принципиальная схема

Разберем подробное устройство и работу автомата. На трех элементах микросхемы DD1 собран генератор тактовых импульсов, частоту следования которых, а значит, частоту переключения гирлянд, можно изменять переменным резистором R1. С выхода генератора (вывод 3 микросхемы DD1) тактовые импульсы поступают на вход счетчика DD2 и на входы синхронизации сдвигового регистра DD3.

Предложим, что после включения вилки ХР1 в сетевую розетку на выходах счетчика и регистра установились уровни логического 0. Тогда первые три тактовых импульса не изменят состояния сдвигового регистра. С приходом же четвертого импульса на выводе 8 счетчика появится уровень логической 1, который запишется в первый разряд регистра, а значит, такой уровень будет на выходе 13 регистра.

Через резистор R4 он поступит на базу транзистора DA1.1 и откроет его. В цепи управляющего электрода тринистора VS1 потечет ток, о чем будет сигнализировать загоревшаяся лампа HL1. Тринистор откроется и подаст напряжение на гирлянду ELI, включенную в розетку X1.

Рис. 1. Принципиальная схема тиристорного переключателя четырех гирлянд.

Далее с поступлением на синхронизирующие входы регистра очередных трех тактовых импульсов уровни логической 1 поочередно установятся на всех его выходах (выводы 12, 11, 10). Поочередно вспыхнут гирлянды EL2-EL4.

Следующий тактовый импульс установит счетчик в состояние «8» (на выводе 11 будет уровень логической 1, а не выводе 8-логического 0). Регистр перейдет в режим записи параллельной информации. Поскольку на выводе 5 регистра окажется уровень логического 0, он запишется в четвертый разряд регистра.

Гирлянда EL4 при этом погаснет С приходом очередных тактовых импульсов уровень логического 0 запишется последовательно в третий, второй у первый разряды. Гирлянд EL3-EL1 будут поочередно гаснуть.

После двенадцатого тактового импульса счетчик DD1 установится в состояние «12» уровень логической 1 с его вывода 8 будет записан в четвертый разряд регистра, что приведет к зажиганию гирлянды EL4. С каждым последующим импульсом уровень логической 1 запишется в третий, второй, первый разряды регистра, а значит, поочередно зажгутся гирлянды EL3-EL1.

Шестнадцатый тактовый импульс установит счетчик в исходное состояние. Регистр будет переведен в режим сдвига уровнем логического 0 на входном выводе 6, а уровень логического 0 на входном выводе 1 запишется в первый разряд.

Очередной тактовый импульс сдвинет уровень логического 0 во второй разряд и сохранит его в первом и т. д. В результате гирлянды EL1 — EL4 будут поочередно гаснуть, после чего порядок их зажигания повторяется по вышеописанной программе.

Диоды VD2, VD3, конденсаторы С4, С5, стабилитрон VD1 и конденсаторы C1, С2 образуют сетевой блок питания, собранный по бестрансформаторной схеме. Конденсатор С1 должен быть установлен в непосредственной близости от выводов питания микросхемы DD3 — он служит для повышения помехоустойчивости устройства.

Резистор R3 способствует разрядке конденсаторов С4, С5 после выключения автомата (когда вынимают вилку ХР1 из сетевой розетки). Резистор R4 уменьшает так называемый экстраток (начальный ток зарядки конденсаторов С4, С5) при включении переключателя в сеть.

9.Электронное реле времени.

Электронное реле времени — это устройство, которое
определяет  время индикации цифровой информации, высвечиваемой цифровыми
индикаторами.

Это устройство (рис.13.) выполнено на запускном
генераторе прямоугольных импульсов и делителе частоты.

Запускной генератор прямоугольных импульсов выполнен
на микросхемах DD7.1, DD7.2.

Делитель частоты собран на декадных делителях. Состоит
он из трёх микросхем DD8, DD9, DD10. Коэффициент рассматриваемого делителя
равен тысяче. На выходе стоит одновибратор, который вырабатывает короткий
импульс независимо от длительности импульса с выхода делителя. Импульс с
одновибратора обеспечивает подготовку вольтметра к новому циклу измерения, т.е.
осуществляет полный сброс.

Реле времени обеспечивает выдержку времени порядка
одной секунды.

С делителя частоты снимаются импульсы, частота которых
равна 1кГц.

		Рис.14 Принципиальная схема электронного реле времени.

8.Устройство проверки

Устройство проверки готовности цифровой информации
приведено на рис.12.

Данное устройство состоит из ЦАП DA5  на цифровые
входы которого подается цифровая информация с двоичного счетчика, компаратора
DA1 и логического элемента «и» DD5.

Напряжение, которое формирует ЦАП DA5 подается на один
из аналоговых входов компаратора  DA1. На второй аналоговый вход компаратора
подается напряжение с ЦАП DA4, которое после обработки устройством АЦП  ровно
входному напряжению.

Для проверки готовности данных нам необходимо три
информационных сигнала: сигнал завершения цикла преобразования устройством
АЦП, аналоговый сигнал с ЦАП DA4,  аналоговый сигнал с ЦАП DA5. После успешной
проверки сигнал о готовности цифровых данных поступает на вход запуска
электронного реле времени и на командный вход L преобразователя
двоично-десятичного кода в семисегментный DD13-DD16 . По этому сигналу
происходит запись цифровой информации в выходные регистры памяти
преобразователя-дешифратора.

выполненный на основе микросхемы К155ИР17.

Микросхема К155ИР17(DD2) совместно с
цифро-аналоговым преобразователем DA4 в данном вольтметре служит для
формирования компенсационного напряжения, которое сравнивается с входным
напряжением.

Микросхема К155ИР17 — специальный
регистр, предназначенный для построения аналогово- цифровых преобразователей,
работающих по принципу последовательного приближения, с числом разрядов до 12.

Микросхема, цоколёвка которой приведена
на рис.8, имеет четыре входа: вход С — для подачи тактовых импульсов
отрицательной полярности, вход D- для подачи запоминаемой регистром информации,
вход Е- разрешения преобразования и вход S- сброса.

Работа микросхемы проиллюстрирована на
рис.9.

При подаче на вход S лог. нуля по
спаду очередного импульса отрицательной полярности (импульс 0) происходит
начальная установка триггеров регистра — на выходе 12 устанавливается лог. 0,
на выходах 1-11 и — лог. 1. Такое состояние регистра будет сохраняться
до тех пор, пока на входе S будет лог. 0.

После установления на входе S лог. 1
первый спад импульса отрицательной полярности произведёт запись в триггер
регистра с выходами 12 и  информации с входа D и установит выход 11 в состояние
0, на выходах 10-1 и Р будет лог. 1. Спад очередного импульса отрицательной
полярности произведёт запись информации с входа D в очередной триггер регистра
и установку следующего за ним выхода в состояние 0. Таким образом на выходах
регистра поочерёдно появляется лог. 0, вслед за ним- информация с входа D.

После записи информации с входа D в последний триггер
регистра (с выходом 1) на выходе P появляется лог. 0 и это состояние регистра
фиксируется до появления лог. 0 на входе S. Если вход S соединить с выходом P,
появление лог. 0 на выходе Р по спаду очередного тактового импульса (импульс 13
на рис.9.) приведёт к установлению исходного состояния регистра аналогично
импульсу 0. В результате микросхема будет повторять описанный выше цикл работы с
периодом в 13 тактов.

Так микросхема работает на лог. 0 на входе Е. Если на
вход Е подать лог. 1, выходы 12-1 и Р переходят в состояние 1 и на сигналы на
других входах не реагируют. Наличие входа Е позволяет соединять между собой
микросхемы для получения регистров последовательного приближения на 24, 36 и
т.д. разрядов. Работа таких регистров аналогична работе одной микросхемы, а
период при соединении выхода Р последней микросхемы с объединёнными входами S
всех микросхем соответственно составит 25, 37, и т.д. тактов.

На основе микросхемы К155ИР17 можно создать
аналого-цифровой преобразователь (рис.10), состоящий из данной микросхемы DD2,
цифро-аналогового преобразователя DA4  и компаратора DA6.



-Uп

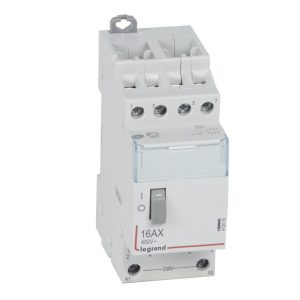

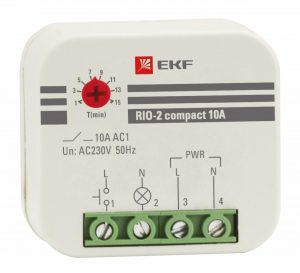

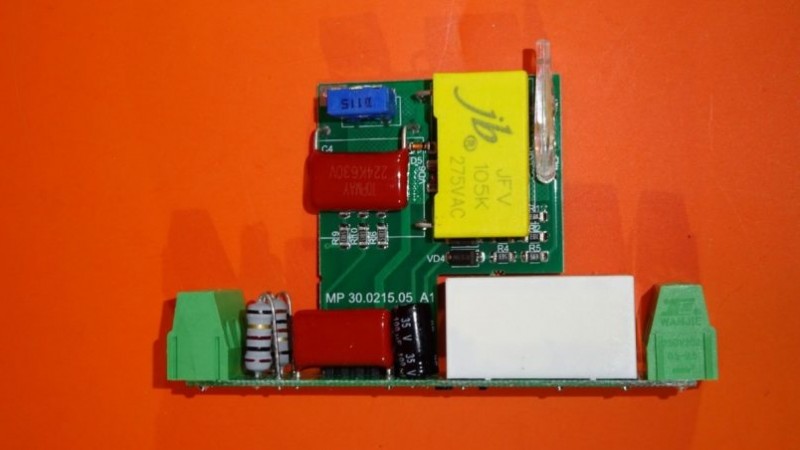

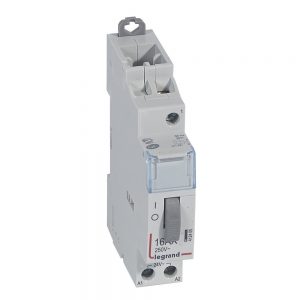

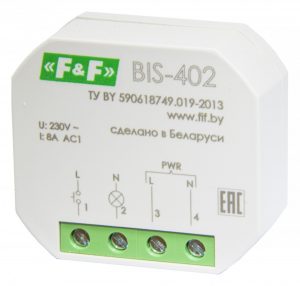

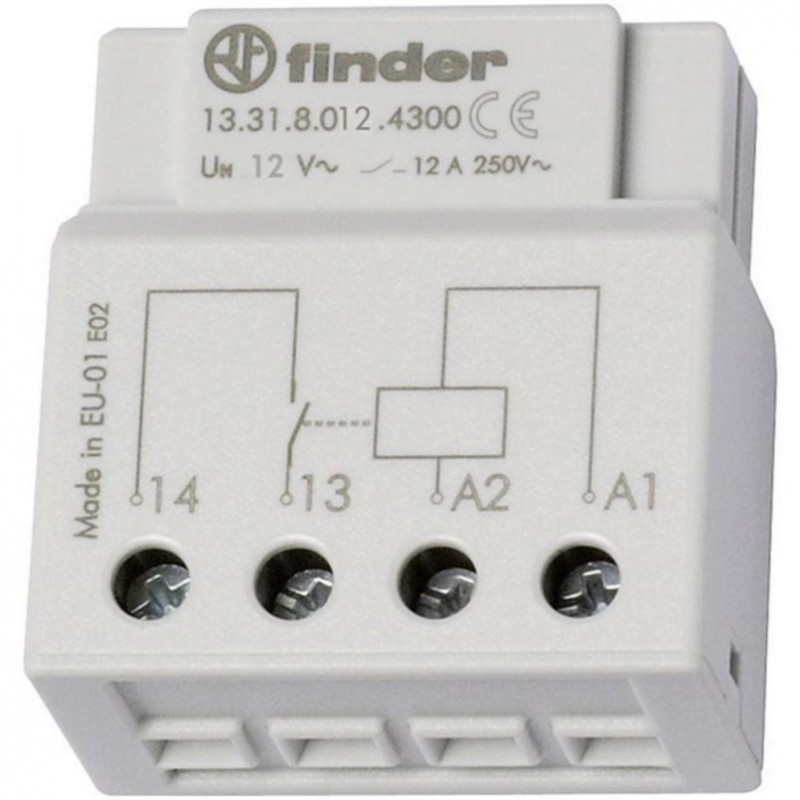

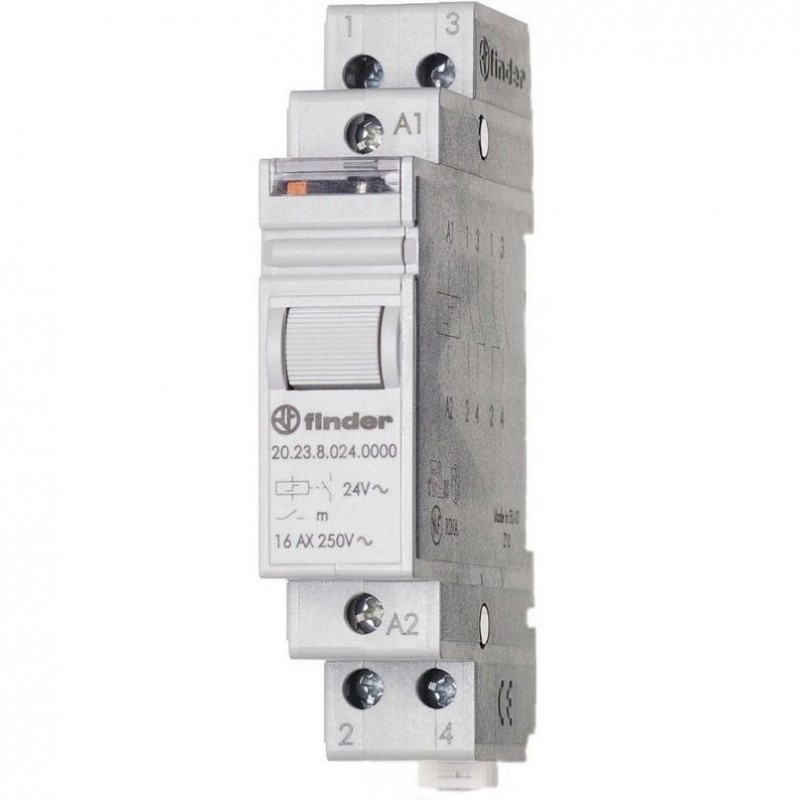

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки. Обозначение контактов реле РИО-1 имеет следующую расшифровку:

• N – нулевой провод;
• Y1 – вход включения;
• Y2 – вход выключения;
• Y – вход включения и выключения;
• 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и освещения осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11.

Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся.

То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

10.Двоично-десятичный счётчик.

Счётчик, изображённый на рис.14 представляет собой
устройство, предназначенное для подсчёта количества импульсов, пришедших за
цикл измерения.

В нашей схеме счётчик выдаёт двоично-десятичный код,
который определяется количеством импульсов, пришедших с генератора за цикл
измерения.

В рассматриваемой схеме счётчик собран на двоичных
счётчиках DD11.1, DD11.2, DD12.1, DD12.2 (микросхемы К155ИЕ19) и элементах
DD5.3, DD5.4 (микросхемы К155ЛИ2), которые переводят двоичный счётчик в
двоично-десятичный.

Четыре счётчика DD11.1, DD11.2, DD12.1, DD12.2
формируют двоично-десятичный код.

Диоды VD1, VD2, VD3 осуществляют функцию защёлки по
каналу сброса информации в том случае, если происходит переполнение элемента
счётного устройства. Выходы счётчика подключаются к дешифратору.

УСТАНОВКА В КВАРТИРЕ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Вопросы обязательной установки мы уже рассмотрели, теперь информация для тех кто хочет добровольно установить или дополнить существующую сигнализацию.

Вариантов, собственно, два:

• дооборудовать систему, установленную застройщиком;
• выполнить в квартире монтаж пожарной сигнализации с нуля.

В первом случае мы, скорее всего, имеем минимальный состав оборудования в виде трех тепловых датчиков, установленных на потолке прихожей и ручного извещателя, в просторечии именуемого «кнопка пожарной сигнализации», размещенного на стене.

При этом, в случае возгорания в любой комнате или на кухне сигнализация сработает только когда воздух в прихожей прогреется до температуры порядка 60оС и выше. Сами понимаете, это слишком поздно. Поэтому можно существующий пожарный шлейф дополнить датчиками, установленными в проблемных с вашей точки зрения зонах.

В данном случае за соблюдение нормативов вас никто не спросит, но лучше их не нарушать – это гарантирует надежность системы, ибо работа пожарной сигнализации в квартире в принципе ничем не отличается от других объектов. Чтобы не повторяться, адресую вас на страницу про нормы и правила монтажа ПС, кроме того, нужная информация есть в СП 5.13130.2009.

Здесь же приведу структурную схему переделки, поясняющую общий принцип включения в действующую систему (см. рис.).

То есть мы удлиняем старый шлейф сигнализации (ШС), устанавливаем дополнительные датчики (ИП) и переносим оконечный резистор (Rш) в конец нового. Новый шлейф последовательно проходит через все помещения и заканчивается там где удобней (конфигурация прокладки не принципиальна).

Если сигнализация находится в рабочем режиме и вас нет возможности ее штатно отключить воспользуйтесь этим способом отключения.

Подобные мероприятия имеют смысл, если на срабатывание в вашей квартире пожарной сигнализации предполагается какая-либо реакция:

• со стороны соседей;
• консьержа;
• охранного предприятия.

В противном случае стоит выполнить монтаж автономной системы (это и для тех, у кого пожарной сигнализации нет, но хочется). Лучше привлечь для этих целей грамотных инсталляторов, но не лишним будет ознакомиться с материалом про автономные системы.

Единственно, то что там написано про автономный датчик – во внимание не принимайте. Вам нужно полноценного оборудовать квартиру и подключить шлейфы к прибору GSM сигнализации

Это даст возможность оперативно узнать о срабатывании системы и позвонить в пожарную охрану.

Это основное, что касается квартиры и обеспечения ее пожарной безопасности с помощью технических средств сигнализации.

  *  *  *
