174ая серия

Принципиальная схема

Принципиальная схема устройства изображена на рисунке.

Входной ЧМ сигнал частотой 31.5 МГц усиливается и ограничивается каскадом, собранным на транзисторах VТ1 и VТ2 по каскадной схеме, и усилителем на микросхеме DA1. Он выделяется включенным между ними трехконтурным фильтром сосредоточенной селекции (ФСС) L1C4L2C6LЗC7L4С8L5C9L6.

Демодуляция звукового сигнала происходит в частотном детекторе с ФАПЧ, выполненном на микросхеме DA2 и транзисторе VТ4. Микросхема DA2 представляет собой фазовый детектор и усилитель постоянного тока. На полевом транзисторе VТ4 собран генератор, управляемый напряжением (ГУН). Fro частота изменяется варикапной матрицей VD1.

Постоянное напряжение смещения, подаваемое на нее, равно 7 В, причем частота ГУН изменяется при изменении напряжения смещения но закону, приближающемуся к линейному. В результате этого получается малый коэффициент гармоник выходного сигнала ЗЧ. Конденсатор С18 с резистором R9 образуют интегрирующий фильтр в цепи ФАПЧ.

Напряжение автоматической подстройки частоты (АПЧ) гетеродина на селектор каналов снимают с вывода 2 микросхемы DA2. При увеличении частоты входного сигнала напряжение АПЧ уменьшается. Выводы 1, 4, 6, 9, 14 микросхемы ПА2 соединены с общим проводом.

Па транзисторе VT3 собран эмиттерный повторите чь, исключающий влияние нагрузки на работу ГУН. Цепь R14C23 устраняет небольшой подъем АЧХ на высоких частотах модуляции, вызванный работой цепи ФАПЧ, для получения высоких параметров при приеме стереофонических радиовещательных передач. Если принимаете я телевизионная или монофоническая радиовещательная программа то нужна цепь предыскажений R17C27.

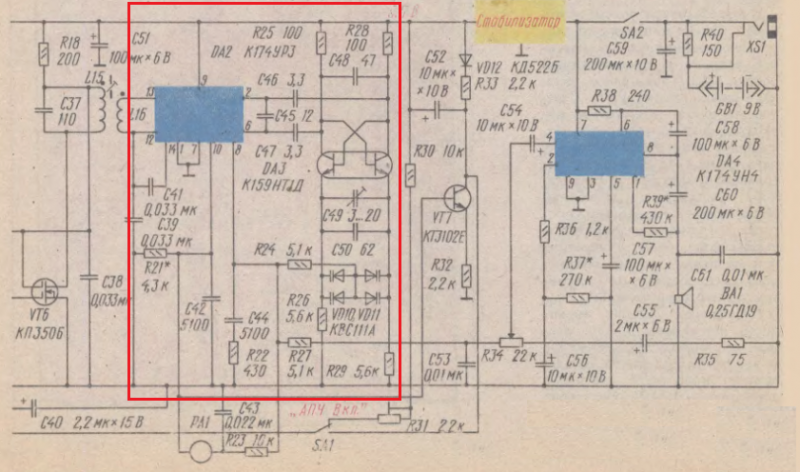

Рис. 1. Принципиальная схема усилителя ПЧ звука с ФАПЧ.

Устройство питается от стабилизированного источника напряжения + 12 В.

Конструктивно усилитель выполнен аналогично описанному ранее. Катушку L7L8 ГУН желательно отнести подальше от входа УПЧЗ. Плату можно не экранировать.

Обмотки L1, L3, L5, L8 контурных катушек намотаны проводом ПЭВ-1 0,25 посредине полистироловых каркасов диаметром 5 и длиной 15 мм. Первые три обмотки содержат по 11, а последняя 25 витков. Обмотки связи L2, L4, L6, L7 содержат по два витка провода ПЭВ-1 0,1 и намотаны рядом и сверху соответствующих контурных обмоток.

Обмотку L7 наматывают в два провода, а затем конец одного провода соединяют с началом другого — это соединение будет ее средним выводом. Все катушки ФСС снабжены поде троечниками из карбонильного железа диаметром 4 и длиной 10 мм. Катушка ГУН имеет подстроечник из латуни диаметром 4 и длиной 8 мм.

Все катушки заключены в экраны, припаянные к фольге со стороны деталей. В устройстве применены резисторы МЛТ, конденсаторы К50-6 (К50-16), К10-7В и КД.

Электрические параметры

Электрические параметры ИМС К174ХА2 приведены в таблице ниже:

Налаживание

При налаживании усилителя сначала устанавливают равным 3…4 мА ток через транзисторы VТ1 и VТ2, подбирая резистор R3. ФСС настраивают, используя измеритель АЧХ, например, Х1-48. Его выход подключают к входу УПЧЗ, а детекторную головку к верхнему по схеме выводу катушки связи L6. Вращая подстроечники катушек, настраивают ФСС на частоту 31.5 МГц.

Ширина полосы пропускания ФСС на уровне -6 дБ должна быть около 800 кГц.

Затем, подбирая резистор R8, устанавливают напряжение смещения на варикапной матрице VD1, равное 7 В. После этого, подключив вход измерителя АЧХ (без детекторной головки) к выходу УПЧЗ и вращая подстроечник катушки ГУН, добиваются тот, чтобы середина S-кривой совпала с частотой 31.5 МГц. Окончательно УПЧЗ настраивают, подавая колебания с генератора ЧМ сигнала, например. Г4-70.

В. Богданов, В. Павлов. г. Ленинград. Радио 1989, 11.

Эксперименты с К174ПС1 и К174УР3 в простых УКВ приемниках.

Мар
31

В настоящее время появилось много местных станций работающих в диапазоне 88-108 МГц, поэтому решил проверить, как будут работать простые УКВ приемники для приема этих местных станций.
Решил поэкспериментировать с микросхемами К174ПС1 в качестве преобразователя и К174УР1 и К174УР3 в качестве УПЧ и ЧД. Радиостанции у нас работают в полосе частот 100-108 МГц, поэтому и приемники стал делать на эти частоты. Это позволило избирательные схемы в тракте ВЧ сделать не перестраиваемыми, что облегчило настройку. Контур просто настроен на частоту 104 МГц.
Начал с самой простой схемы. В приемнике применил керамический фильтр на 6,5 МГц, что стоят в телевизорах. Нагрузку смесителя сделал апериодической. АПЧ в приемнике не делал, т.к. цель была просто проверить работоспособность таких простейших приемников для приема местных станций. Паял на макетке навесным монтажом. Просто поставил микросхемы ножками вверх и припаял навесные детали. Нужно только выводы делать, как можно короче.
Первая схема получилась такая.

Приемник заработал и довольно прилично принимал местные станции.
Катушки намотаны на каркасах диаметром 5,5 мм. Сердечник L1 и L3 латунный, а у L4 из карбонильного железа.
L1 содержит 5 витков провод 0,45 мм. Намотана с шагом.
L 2 намотана поверх L1. Количество витков 2. Провод 0,15 мм
L3 содержит 4 витков провод 0,45 мм. Намотана с шагом.
L4 содержит 15 витков провод 0,15 мм. Намотка рядовая.

Настраиваю я приемники с помощью простейшей приставки ГКЧ к осциллографу. Про эту приставку я здесь подробнее писал в отдельной теме.

В данном случае нужно настроить Входной контур, но его можно и на слух настроить, а вот фазосдвигающий контур желательно настраивать с помощью этой приставки.
Просто вращая сердечник катушки L4 нужно получить такую картинку.
Осциллограф подключаем на выход ЧД. В нашем случае это 10 нога микросхемы К174УР3

Следующий приемник с ПЧ 10,7 МГц. На входе добавил УВЧ, а нагрузку смесителя сделал резонансной. В виду этого, фазосдвигающий контур L5 в обвязке К174УР3 пришлось поставить в экран. Дело в том, что в схеме нужно как можно тщательнее снизить связь фазосдвигающего контура, с контурами стоящими в УПЧ. Если этого не сделать, то снизятся параметры приемника, поэтому не мешает не только фазосдвигающий контур, а и вообще все контура настроенные на ПЧ поместить в экраны, что еще больше снизит возможную связь фазосдвигающего контура, с контурами на входе УПЧ, да и общая помехоустойчивость повысится.

L1 содержит 5 витков провод 0,45 мм. Намотана с шагом.
L 2 намотана поверх L1. Количество витков 2. Провод 0,15 мм
L3 содержит 4 витков провод 0,45 мм. Намотана с шагом.
L4 содержит 20 витков с отводом от 6 витка. Провод 0,15 мм. Намотка рядовая.
L5 содержит 15 витков провод 0,15 мм. Намотка рядовая.

Также попробовал добавить еще один каскад в УПЧ на транзисторе.

Трудно оценить, что изменилось. Единственно, если предыдущие приемники работали с антенно длиной 50 см, то этот принимал с антенной всего лишь 10 см.

Катушку L4 можно сделать и без отвода, если изменить схему так. Это уж кому как удобнее.
Это относится и к предыдущей схеме.

Все это было подготовкой для составления схемы более сложного приемника, поэтому дальше стал поэкспериментировать с частотным детектором на основе ФАПЧ.
Основу схемы взял из ж. Радио 9-1991 год. Он анонсирован, как приемник для приема дальних станций.

Я в схеме частотного детектора практически ничего не менял. Сделал как в журнале. Единственно заменил варикапы КВС111 на варикапы КВ104В.
Задачей было просто проверить работоспособность данного ЧД на основе ФАПЧ, что бы после перейти к более совершенному приемнику с подобным детектором.

Теперь настройка.

Настройку в данном случае я делал с помощью простейшей приставки ГКЧ к осциллографу. Осциллограф у меня С1-73. У данного осциллографа есть «Вход Х»
Вот применительно к нему я и сделал эту приставку, хотя подобную приставку можно сделать и к другим осциллографам не имеющему этого входа. Схем подобных приставок в Интернете много.
Можно здесь почитать.
Единственно, что только пока заметил, так это более лучшее качество звучания приемника и по первым ощущениям чувствительность приемника выше, чем у приемника с классическим ЧД.
А так выглядит характеристика этого ЧМ детектора, если смотреть с помощью приставки ГКЧ к осциллографу.

Её вид устанавливается подстроечным конденсатором С25.

Также потом попробуем сделать подобный приемник на основе К174УР1, но про это потом.

гибридная «174 серия»

Вот такие забавные гибридные
сборки, аналоги соответствующих микросхем
из 174ой серии, появились в последнее время.
Для сравнения рядом лежит «настоящая» К174ПС1…

Простота технологии изумляет — обычная монтажная платка, китайские
штыревые линейки в качестве выводов и компаунд. А, ну да, видимо еще какой-то
кристалл внутри :))) О качестве пока ничего неизвестно.

По слухам, это творение безвестных белорусских мастеров.

1. Перечень развиваемых серий ИС. Редакция 1978 г.
2. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. —
М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
3. Лавриненко В.Ю. Справочник по полупроводниковым
приборам. 9-е изд., перераб. К.: Технiка, 1980.
4. Справочник по интегральным микросхемам/
Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина.
— 2-е изд., перераб. и доп. — М.: Энергия, 1981.
5. Банк М.У. Аналоговые интегральные схемы в
радиоаппаратуре.- М.: Радио и связь, 1981.
6. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов,
В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. — 2-е изд., перераб. и доп.
— М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
7. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ «Дейтон».
8. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. — К.: Технiка, 1984.
9. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов
и др.; Под ред. Б.В. Тарабрина. — 2-е изд., испр. — М.: Энергоатомиздат, 1985.
10. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
11. Микросхемы интегральные народнохозяйственного назначения. Группа 6331.
Сборник справочных листов. РД 11 0435.2-88. Издание официальное. ВНИИ «Электронстандарт», 1989.
12. Диоды, тиристоры, транзисторы и микросхемы широкого применения.
Справочник / Б.Ф. Бессарабов, В.Д. Федюк, Д.В. Федюк. — Воронеж: ИПФ «Воронеж», 1994.
13. Нефедов А. В. Интегральные микросхемы и их зарубежные
аналоги: Справочник. Т. 2.— М.: КУбК-а, 1997.
14. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи
корпусов. — ГУП Центральное конструкторскою бюро «Дейтон», 1998.
15. Все отечественные микросхемы. — 2-е изд., переработанное и
дополненное — М.: Издательский дом «Додэка-XXI», 2004.
16. Турута Е.Ф. 5000 современных микросхем УНЧ и их аналоги. Справочник.- СПб.:Наука и Техника, 2008.

К2УС248, К2УС2416, К224УР4

   Усилитель
промежуточной частоты звукового сопровождения, ОКР «Телевизор».
ГИС предназначена для работы в качестве
основного усилителя до частотного детектора в тракте
ПЧ звука цветных и черно-белых телевизионных приемников.
   Схема подвергалась модернизации — из схемы 1975 года убрали R1, R2, R5, С1,
вывели эмиттер Т2 на ножку 1, добавили резистор общей ООС по постоянному току.
   К2УС2416 от К2УС248 отличалась только цоколёвкой, что было сделано
по заказу «потребителя из г. Кунцево». Надо думать, под этим эвфемизмом
скрывается Московский радиотехнический завод,
который выпускал телевизоры марки «Юность», в которых как раз и
использовалась К2УС2416.

   В дальнейшем переименована в К224УР4 (а не в
несуществующую К224УН8, как кое-где встречается).

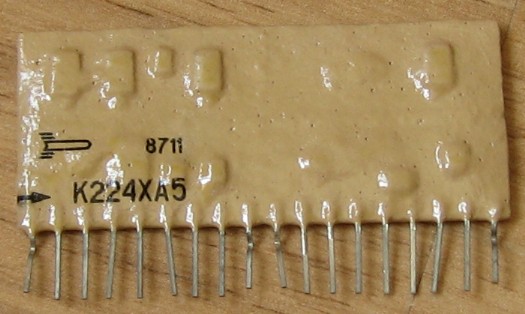

К224ХА5

Еще одна микросхема из «новых» выпусков, которой нет в
справочниках. Представляет собой многофункциональную схему для тракта
частотно-модулированного сигнала и содержит усилитель-ограничитель
напряжения промежуточной частоты, частотный демодулятор, усилитель звуковой частоты,
узлы автоматической подстройки гетеродина, бесшумной настройки и индикации напряжения.Справочные данные на неё.
Содержит 332 элемента, что весьма много для 224ой серии.

Схема включения:

Внутренняя схема:

В разных моделях магнитол «Вега» микросхема К224ХА5 имела разные
варианты схем подключения. Наиболее полное включение было в 335ой модели.
В Веге-338 не использовались внутренний УПЧ и УПТ-БШН, при этом присутствовала
внешняя схема БШН на двух транзисторах. Внутренний УЗЧ не использовался ни в
335, ни в 338 моделях.

Александр aka shyrik прислал фото её внутренностей, из которого
видно, что эта микросхема «сшита» из четырех плат обычного, стандартного для 224ой серии размера:

К174КН1

Микросхема К174КН1 представляет
собой формирователь сигнала блокировки
АПЧГ с возможностью последовательного
переключения каналов в обоих направлениях
при управлении сигналами дистанционного
управления в трехразрядном двоичном коде.
Предположительно, разработана в ходе ОКР
«Фортуна»

Микросхема предназначена для использования
в блоке управления телевизоров черно-белого
и цветного изображения в качестве
восьмиканального коммутатора. Справочный лист
и данные из
отраслевого каталога на неё.

Самое примечательное в ней —
производитель. Логотип принадлежит
объединению МЭЛЗ
(Московский электроламповый завод), увидеть
его на микросхеме весьма неожиданно. Дело в
том, что микросхема выпущена московским
заводом «Цвет», который входил в
объединение.

Кстати, она представляет собой
дальнейшее развитие микросхемы К421КН1
того же завода «Цвет».

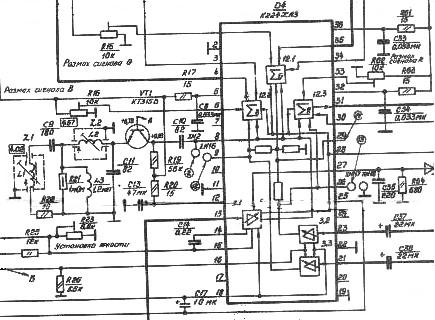

К224ХА3

Микросхема из «новых» выпусков, которой нет в
справочниках. Усилитель яркости с регулировками и матрица RGB;
справочные данные на неё.
Микросхема содержит около 670 элементов (так в литературе! хотя
вскрытие ничего такого не обнаруживает).

В состав микросхемы входят селектор
синхроимпульсов и формирователи кадрового и строчного
строб-импульсов, которые могут использоваться не только для
модуля цветности, но и всего приемника в целом.

Она использовалась в самой последней модификации
блока цветности телевизоров УЛПЦТИ (БЦИ-2а), а также в
телевизоре «Радуга» в блоке цветности МЦ-21.

Редкий корпус для 224ой серии… вскрытие
показывает, что микросхема, подобно , состоит из четырех плат меньшего размера:
