140ая серия
Достоинства
- Экран электролюминесцентный, повышенной яркости.
- Широкие возможности регулировки генератора импульсов и входного тракта.
- Прибор имеет такие необходимые функции как:
- «заморозка» максимального сигнала,
- стоп-кадр,
- индикатор «ход луча»,
- индикатор «количество переотражений»,
- увеличенное изображение А-скан,
- координатная сетка,
- часы,
- календарь.
- Также присутствуют стандартный набор функций:
- ВРЧ,
- АРК,
- В-скан,
- глубиномер.
- Реализована возможность подключения датчика пути и запись голосового сопровождения.
- Прибор укомплектовывается преобразователями ЗАО «УЗ-Константа» на выбор заказчика.
В ультразвуковом дефектоскопе УД2-140 установлен яркий, высококонтрастный дисплей с размером экрана 115х86 мм и логическим разрешением 320×240 точек американской фирмы PLANAR.
В УД2-140 частота кадров может достигать 100 кадров в секунду. Высокая частота смены кадров позволяет получить непрерывную картину изображения А-скан при сканировании ― такую же, как на аналоговых дефектоскопах с электронно-лучевой трубкой (но при этом яркость EL дисплея гораздо выше, чем у трубки).
Вертикальная и горизонтальная шкалы развертки постоянно отображаются на экране.
Размерность развертки можно установить в миллиметрах или микросекундах.
Размерность координат (глубины) можно установить в миллиметрах или микросекундах.
В «максимальной» версии дефектоскопа УД2-140 «ЭКСПЕРТ» используется 5 режимов регистрации с многократной записью. Имеется возможность заказать дефектоскоп с любой комбинацией из 5 режимов регистрации ― всего 32 варианта.
Ультразвуковой дефектоскоп УД2-140 позволяет производить записи (при многократной регистрации по времени, по датчику пути, по отдельным точкам) с возможностью масштабирования как до, так и после сохранения информации в памяти дефектоскопа (а также при просмотре сделанных записей и при распечатке результатов).
Дефектоскоп УД2-140 обладает большим объемом памяти (запись до 500 изображений А-скан или параметров настройки).
Для удобства управления в дефектоскопе УД2-140 используется две клавиатуры: универсальная и функциональная:
- — универсальная клавиатура позволяет управлять всеми режимами прибора одной левой рукой.
- — быстрый доступ к любой из почти 100 виртуальных кнопок обеспечит функциональная клавиатура и иерархическая структура меню.
Дефектоскоп прост в управлении, в основном это достигается благодаря специально разработанной, интуитивно-понятной структуре меню.
Динамический характер пиктограмм, т.е. изменение вида пиктограмм в зависимости от установленной функции или параметра, обеспечивает наглядность и простоту управления.
УД2-140 обладает повышенной точностью определения координат. Измерение координат обеспечивается качественными датчиками, прецизионной аппаратурой и высокоточными вычислениями.
Ультразвуковой дефектоскоп УД2-140 позволяет работать с ПЭП как отечественного производства с фиксированными частотами ― 10 МГц; 5 МГц; 2,5 МГц; 1,8 МГц; 1,25 МГц; так и с импортными (т.е. со встроенным контуром) в частотном диапазоне 1,25. 10 МГц.
Трансформируемый корпус позволяет поворачивать дисплей на угол от 0 до 90°, что обеспечивает удобство при эксплуатации прибора в любых условиях. УД2-140 ― единственный дефектоскоп с поворотной панелью управления (гарантируется не менее 10000 циклов сложения/разложения корпуса).
источник
Назначение, параметры, аналоги
Категория Микросхемы отечественные
Микросхемы К140УД17А, К140УД17Б, К140УД1701А, К140УД1701Б, КР140УД17А, КР140УД17Б — прецензионный усилитель с малым напряжением смещения и высоким коэффициентом усиления напряжения. Имеет внутреннюю частотную коррекцию. Обладает отличным сочетанием параметров входных напряжений и тока шума. Предназначен для применения в высокоточных измерительных цепях с большим коэффициентом усиления.
Эскизы корпусов микросхем:
К140УД17
К140УД1701
КР140УД17
Характеристики

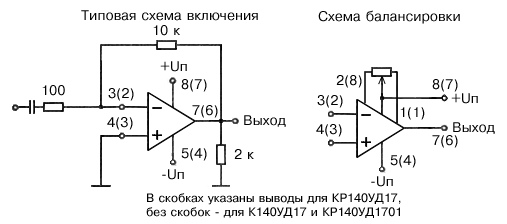

Схемы включения и балансировки
Электрические параметры
| 1 | Напряжение питания | 15 В 10% |
| 2 | Максимальное выходное напряжениеК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 12 Вне менее 11,5 В |
| 3 | Напряжение смещения нуляпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 75 мкВне более 150 мкВ не более 135 мкВне более 250 мкВ |
| 4 | Входной токпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 4 нАне более 12 нА не более 5 нАне более 14 нА |
| 5 | Ток потребленияпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 4 мАне более 5 мА не более 4,5 мАне более 5,5 мА |
| 6 | Разность входных токовпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не менее 3,8 нАне менее 6 нА не менее 4,5 нАне менее 7 нА |
| 7 | Коэффициент усиления напряженияпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 13,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не менее 200000не менее 120000 не менее 200000не менее 120000 |
| 8 | Коэффициент ослабления синфазных входных напряженийК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 106 дБне менее 96 дБ |
| 9 | Синфазное входное напряжениене менеетиповое | 13 В 15 В |
| 10 | Коэффициент влияния нестабильности источников питания на напряжение смещенияК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 94 дБне менее 90 дБ |
| 11 | Частота еденичного усиления | не менее 0,4 МГц |
| 12 | Скорость нарастания выходного напряжения | не менее 0,1 В/мкс |
| 13 | Средний температурный дрейф напряжения смещенияК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не более 3 мкВ/ ° Cне более 6 мкВ/ ° C |
| 14 | Средний температурный дрейф разности входных токовК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не более 120 пА/ ° Cне более 200 пА/ ° C |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания | (13,5…16,5) В |
| 2 | Входное синфазное напряжение | не более 10 В |
| 3 | Входное дифференциальное напряжение | не более 5 В |
| 4 | Температура окружающей среды | -10…+70 ° C |
Зарубежный аналог OP-07 производимый Precision Monolithics inc.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
Операционные усилители Справочник. том 1 М.,»Физматлит», 1993 г.,240 с. — ISBN 5-02-015113-0
