Как охладить видеокарту еще лучше

Заводские бекплейты, продающиеся в магазинах для моддинга

На aliexpress и в специализированных компьютерных магазинах можно найти множество бекплейтов для моддинга.

Пример бекплейтов для видеокарт r9 290/r9 390, продающихся на Алиэкспресс:

Как видно на скриншоте, заводской декоративный бекплейт стоит 20 долларов. За эти же деньги можно сделать несколько задних пластин с хорошими охлаждающими свойствами из алюминия и даже из меди.

На некоторых сайтах можно заказать изготовление бекплейта (например, https://www.v1tech.com/), но, как правило, цены на них (в районе 50 usd за 1 экземпляр) являются неадекватными для майнеров с большим количеством GPU.

Все же сайты ,продающие бекплейты, могут оказаться полезными и для кулибиных, изготовляющих пластины самостоятельно.

В случае внимательного изучения страницы товара можно найти размеры заводского изделия и определить/перенести на шаблон размещение на нем отверстий для крепления. Это избавит от долгого процесса измерения размеров и вычисления мест размещения крепежа/термопрокладок.

Заводские размеры бекплейта для референсных плат r9 290:

Какой должна быть качественная система охлаждения для оборудования

Видеокарты
должны майнить только на открытом стенде. При сборке рига не ставьте устройства
сильно плотно и желательно не размещать GPU прямо над центральным процессором.
Там его будет постоянно обдувать горячий воздух башенного кулера и перед вами
сразу встанет вопрос, как охладить видеокарту.

Чтобы ферма работала эффективно и без поломок, необходимо разместить ее в хорошо проветриваемом помещении. Устанавливать криптодобывающее оборудование в комнате без окон можно только при наличии принудительной вентиляции.

Не ставьте
ферму на высоте. Как известно, горячий воздух летит вверх и если оборудование
находится почти под потолком, то будет само себя подогревать. Вытяжка для фермы или обыкновенная форточка должна
создавать воздушный поток, отводящий тепло.

Почему видеокарта греется?

Видеокарта — это один из самых нагреваемых компонентов. Можно сказать на втором месте после процессора, хотя с какой стороны смотреть

Но это не важно, сейчас давайте подумаем, а из-за чего эти компоненты нагреваются все больше и больше со временем

Дело в том, что со временем, когда вы уже пользуетесь компьютером или ноутбуком более одного года — в вашем системном блоке собирается пыль

И не важно, что жена пылесосит каждый день, все равно пыль просочится в корпус. Так вот, первая проблема это пыль, к ней мы вернемся позже

Вторая причина — это термопаста! О том как выбрать термопасту я напишу в ближайших статьях. Так вот, если термопасту не менять время от времени — то видеокарта и процессор будет перегреваться, в следствии игры и программы начнут тормозить, а то и вовсе выключаться из-за перегрева. Давайте же разберем эти моменты и решим как нам быть.

Ноутбуки

12. Особенности ноутбуков.

Все компоненты внутри ноутбука собраны в крайне малом пространстве мобильного корпуса. Помимо процессора в ноутбуке может быть установлена мощная видеокарта, жесткий диск…

Эти и другие устройства отделяют друг от друга считанные сантиметры, и при этом никакого пространства для циркуляции воздуха — внутри ноутбука просто нет.

Именно поэтому компоненты практически всегда работают при повышенных температурах. Исправить это, к сожалению, никак нельзя; но однако же можно уберечь ноутбук от дополнительного нагрева, таким образом продлив ему срок службы и избавив от критического перегрева.

13. Рабочее место…

Как я уже не раз упоминал здесь на блоге — старайтесь по возможности не располагать ноутбук на мягких поверхностях и коленях, особенно — когда за  ноутбуком вы работаете с ресурсоемкими задачами (например, обработка фото или видео). При несоблюдении этого простого правила перегрев компонентов ноутбука, включая батарею — обеспечен…

Старайтесь располагать ноутбук на ровной и твердой поверхности рабочего стола. При этом убедитесь, что никакие предметы, которые лежат лядом, не мешают току воздуха под- и вокруг ноутбука:

По сути — это самое главное и самое эффективное, что только можно сделать для избежание перегрева.

14. Погода…

Не работайте за ноутбуком под прямыми солнечными лучами. Они очень быстро и очень сильно нагревают его поверхность (особенно, если ноутбук темный) и быстро прогревают всё внутри корпуса.

В этом случае возможны даже повреждения отдельных компонентов от перегрева.

И последний совет, который я бы хотел дать в рамках этой статьи, для всех пользователей, в не зависимости от того, ноутбук ли у вас или же настольный ПК:

15. Регулярно выполняйте очистку от пыли!

Для настольных ПК: Они очень быстро накапливают пыль. Старайтесь по крайней мере раз в 6 месяцев открывать системный блок и очищать все внутренние компоненты от пыли.

Пыль препятствует отводу тепла от компонентов и существенно ухудшает теплообмен. Из-за пыли особенно могут перегреваться жесткие диски, видеокарта и процессор.

Отдельно хочу упомянуть о вентиляторах. Помните: забитый пылью вентилятор подает воздух намного менее эффективно:

Для очистки внутренних компонентов я обычно использую кисть и слегка влажную ткань. КАТЕГОРИЧЕСКИ не рекомендую использовать пылесос! В процессе чистки им можно случайно повредить хрупкие компоненты. Такое случается довольно часто.

Приступайте к процедуре очистки ТОЛЬКО если компьютер выключен!

Для ноутбуков: Здесь ситуация несколько сложнее…

Дело в том, что ноутбуки обладают различными корпусами: некоторые открывают сразу доступ к системе охлаждения так, что можно почистить кистью вентилятор; а в некоторых, чтобы добраться до вентиляторов нужно разобрать полноутбука…

Здесь единственный совет, который я могу вам дать: не беритесь за разбор ноутбука, если вы не уверены в том, что сможете собрать всё назад…

Вентиляция помещения

Окно

Начнем с самого банального и вообще не затратного способа вентиляции комнаты, где расположены фермы.

Лучший способ – это держать открытое окно в комнате. Да, в теплое летнее время года это не даст огромного эффекта, но горячий воздух будет все равно циркулировать по комнате и немного выходить из нее.

Плюс, если Вы откроете полностью дверь комнаты, где расположены риги, получится небольшой сквозняк, который будет выдувать остаточное тепло (жаркий воздух) из комнаты.

Зимой, или просто в холодное время года, открытое окно будет заметно остужать комнату и сами риги. Температуры даже довольно горячих Asus RX570 Dual снизится на 5-6 градусов.

В зимнее время года, с открытой форточкой и температурой воздуха на улице -2 градуса, с условием, что в комнате стоит 4 фермы, температура рига из 6 Asus Rx570 dual (с небольшим дополнительным вентилятором) не превышает 48 градусов!

Также отметим, что в холодное время года сочетание открытого окна и открытой двери комнаты ощутимо заметно охладят ферму. Но также скажем, что и с закрытой дверью эффект будет заметен. Главное при этом, установить фермы так, чтобы они располагались в самом центре сквозняка (холодного потока воздуха).

Вода и лед

Многие майнеры используют для увлажнения комнаты (а как мы все знаем, фермы заметно сильно осушают воздух в комнате) тазы, ведра с водой и льдом из морозилки. Такой способ делает комнату немного свежее (мы бы сказали незначительно).

Некоторые используют немного необычный вариант. Они расставляют тазы с водой по комнате и кладут на подносы или тарелки сухой лед. Как мы знаем, сухой лед имеет довольно низкую температуру (-79°C) и в отличии от обычного льда — сухой лед не тает, а вместо этого испаряется.

Данный способ уже затратный и требует довольно частого вмешательства.

Увлажнитель воздуха

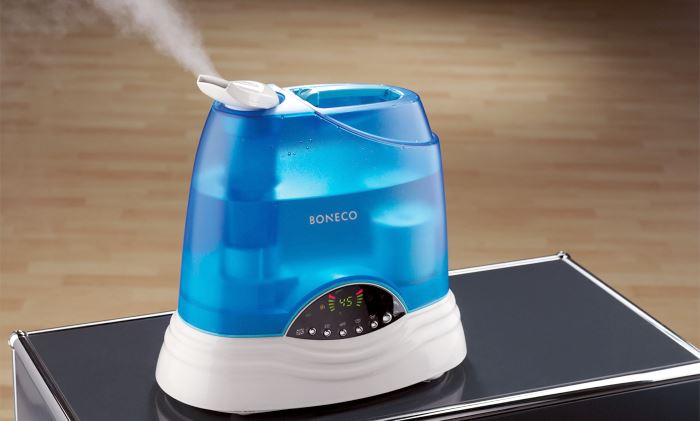

Этот способ требует покупки довольно дорогостоящего оборудования – увлажнителя воздуха.

Это помогает увлажнять комнату, делая ее немного прохладнее. В отличие от предыдущего способа, увлажнитель воздуха будет постоянно работать, а не испаряться естественным путем.

Увлажнитель нельзя ставить рядом с фермами! Его необходимо расположить в противоположном конце комнаты.

Естественно данный аппарат не даст ошеломительного эффекта, но он немного охладит видеокарты и сделает нахождение в комнате благоприятным.

Аспекты выбора системы охлаждения процессора

Во-первых, необходимо определиться с сокетом. По-настоящему универсальных процессорных кулеров очень мало

Следовательно, важно изучить перечень совместимых сокетов перед покупкой конкретной системы охлаждения

Сокетом принято считать электрический разъем, который предназначен для установки процессора на системную плату. На процессор, установленный в сокет, крепится непосредственно сама система охлаждения.

Во-вторых, изучите особенности строения охлаждающего радиатора. За качественное отведение тепла от крышки теплораспределителя отвечает материал основания радиатора. В широкой продаже встречаются следующие варианты исполнения основания радиаторов: медь, алюминий и медно-алюминиевые сплавные вариации.

Самый хороший вариант исполнения радиатора — это, безусловно, то, которое имеет самое большое медное основание. Медные радиаторы обладают превосходной способностью отводить тепло от процессора. Они работают эффективнее любых алюминиевых аналогов, но их стоимость несравнимо выше. Компромиссный вариант — это модели процессорных кулеров, которые имеют цельное медное основание или центральный медный стержень с алюминиевой основой. Медно-алюминиевые радиаторы являются лучшим решением по соотношению цены и эффективности отвода тепла.

В-третьих, акцентируйте внимание на величине рассеиваемой тепловой мощности, так называемый параметр TDP, измеряемый в ваттах.  Все процессоры разные, если смотреть на параметр выделения тепла

Обязательно сопоставьте выделяемую процессором и рассеиваемую мощность системы охлаждения. Если TDP процессора 95 Вт, то и система охлаждения должна обеспечивать тот же параметр или выше.

Для обеспечения стабильной работы компьютера при высоких нагрузках (игры, конвертирование видео и т.п.) очень желательно, чтобы мощность рассеивания радиатора была больше той, которую сообщает ей крышка теплораспределителя вашего центрального процессора.

В-четвертых, для горячих процессоров используйте кулеры башенной конструкции с тепловыми трубками. Их количество характеризует степень эффективности всех системы охлаждения. Основной плюс применения систем охлаждения с тепловыми трубками состоит в более эффективном переносе тепловой энергии от горячей крышки теплораспределителя центрального процессора вашего компьютера к прохладному радиатору.

Легко кипящая жидкость, находящаяся в медной трубке, при активной работе на горячем конце крышки процессора моментально испаряется, а впоследствии конденсируется на холодном конце радиатора. Это более эффективно, чем традиционная система без трубок.

Прочие системы охлаждения

В прочие системы охлаждения входят уже дорогостоящие или очень шумные варианты, поэтому их мы рассмотрим кратко.

Ванны

Как вариант, небольшой процент майнеров используют ванны для майнинга (иммерсионное охлаждение). Это специальные ванны с жидкой системой охлаждения.

Такие ванны позволяют без проблем держать разгон видеокартам, а главное не дают перегреваться видеокартам.

Данная жидкость не может навредить, замкнуть, поджечь систему – так заверяют производители таких ванн.

Плюс такой системы охлаждения:

• Карты не покрываются пылью
• Значительно тише работают фермы

Минусы:

• Дорогая система
• Требует много внимания
• Тяжела в плане логистики (переездов)

Вытяжки

Второй способ, может быть и не всегда дорогим, но зачастую не особо уступает 1 варианту (ванне) – установка вытяжки.

Такой вариант дорогой, если подойти к нему основательно и сделать профессиональную вытяжку (производственную).

Такая вытяжка будет обладать очень сильным шумом, так что точно не подойдет для охлаждения ригов в домашних условиях.

Однако некоторые майнеры делают просто небольшое вентиляционное отверстие для трубы в комнате, и ведут вытяжки к самим ригам.

Плюсы:

• Профессиональная вытяжка отлично забирает остаточное тепло с карт
• Домашняя (в зависимости от правильности установки) немного отводит тепло

Минусы:

• Профессиональная – дорогостоящая установка и высокие траты за электроэнергию
• Домашняя – малоэффективна, некрасивый внешний вид

Как почистить системный блок от пыли?

Для начала нам нужно найти съемную боковую крышку системного блока и открутить 2 болтика. Перед этим выключаем из розетки кабель питания!

Смотрим, есть ли у нас пыль, а если таковой нет — то тут уже придет на помощь замена термопасты. Но все таки давайте мы вместе возьмем и продуем от пыли всю систему. Крышки открыли? Ок! Теперь давайте отсоединим видеокарту и все остальные компоненты которые подключены к материнской плате. Делаем мы это для полного доступа к материнке.

Далее берем отвертку и откручиваем болтики, которые держут нашу видеокарту и после, оттягиванием пластмассового засова — вынимаем ее и начинаем поверхностную очистку.

А вот и сама защелочка.

Как только снимите видеокарту, используя сжатый воздух продуйте ее, а если после она все равно будет нагреваться — замените термопасту.

Элемент Пельтье

Термоэлектрический преобразователь (термоэлектрический охладитель), принцип действия которого базируется на возникновении разности температур при протекании электрического тока.

В принципе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости.

В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если нагревающуюся сторону элемента Пельтье охлаждать при помощи радиатора и вентилятора, то температура холодной стороны станет ещё ниже. Разность температур может достигать 70 °C.

Плюсы →

• Небольшие размеры
• Отсутствие движущихся частей, газов и жидкостей
• Бесшумность.

Минусы →

Более низкий КПД, чем у установок на фреоне. Это ведёт к большой потребляемой мощности для достижения заметной разности температур.

Так же существуют различные комбинации всех перечисленных выше систем, но их практическая реализация очень сложна.

По совокупности всех положительных качеств, лучшим способом охлаждения компьютера и комплектующих, остается воздушное охлаждение.

Мне нравитсяНе нравится

Сильно греется видеокарта

Приступаем к ремонту, первое что нужно сделать — отключить компьютер от сети питания и снять боковую стенку системного блока, посмотреть состояние кулера и радиатора видеокарты.

Кулер должен свободно вращаться, а радиатор не должен быть в пыли, как в этом случае.

В таком случае я никогда не пользуюсь пылесосом, а надеваю респиратор и потоком воздуха выдуваю всю пыль из компьютера, конечно всё делаю осторожно. Выдули, теперь приступаем к осмотру внутренних комплектующих, обращаем внимание на вентилятор процессора, убеждаемся что он вращается очень хорошо

к тому же издаёт звук, похожий на взлёт вертолёта Ми-24, совсем видимо высохла смазка в подшипнике или он вышел из строя, далее слабонервных просим удалится, будем снимать видеокарту и ремонтировать.

Если кулер совсем нерабочий, читайте информацию в конце статьи, не покупать же новую видеокарту.Просьба просто ознакомиться со статьёй и не заниматься ремонтом самостоятельно без соответствующего навыка, лучше довериться специалистам.В первую очередь снимаем переходник DVI-VGA, хотя можно заметить, что монитор у моих знакомых DVI и работать системный блок может без переходника, нужно только купить кабель DVI, а старый подарить кому-нибудь, например нам с вами.

Настала очередь дополнительного питания видеокарты 6 pin, на нём находится специальная защёлка.

Она отжимается и разъём отсоединяется.

Далее откручиваем крепёжный винт

Дальше осторожно снимаем видеокарту с внутренней стороны она прикрепляется зажимом, обеспечивающим хороший контакт с материнской платой. Нам нужно отвести крепёж в сторону очень небольшим усилием, предупреждаю он легко ломается, отвели, теперь вынимаем видеокарту и стараемся не задеть карты расширения находящиеся рядом

Зажим там.

Наша видеокарта! Для удобства работы сразу отсоединяем штекер питания кулера.

Отворачиваем три винтика, на которых крепится кулер к радиатору, лучше намагниченной отвёрткой, винтики  маленькие, отвернув не потеряйте их, отложите в сторону.

Снимаем кулер.

Когда я снял кулер он развалился у меня в руках на две части, первая мысль была ну вот и отремонтировал, но без паники, бывало и хуже.

Такое произошло из за стопорного разжимного кольца, которое слетело с ротора (якоря).

Осторожно отклеиваем наклейку с корпуса в котором находится подшипник и видим стопорное разжимное кольцо (показано красной стрелкой), с помощью которого ротор крепится к подшипнику или можно сказать к коллектору в который вставлен подшипник и вращается.

Далее капаем немного хорошего машинного масла в подшипник, где стояло стопорное кольцо

  Осторожно смазываем сам подшипник, не задевая обмотку, можно капнуть несколько капель при помощи щприца

Вставляем ротор на место и фиксируем стопорным кольцом, кольцо должно встать на своё место, как бы защёлкнуться.

Зафиксировали, разжимное кольцо хорошо встало на место, почему же оно слетело не знаю. Ставим кулер туда, где он находился в радиаторе и закрепляем тремя болтиками

Подсоединяем питание кулера

Ставим видеокарту на место в разъём PCI-Express, при установке не забудьте отжать чуть в сторону зажим, далее собираем всё в обратном порядке, закрепляем крепёжным болтом, подсоединяем питание видеокарты 6 pin. Подключаем все кабели и включаем компьютер, кулер работает и его почти не слышно, на всякий случай смотрим температуру графического процессора в эвересте, она 69 градусов. Ставим боковую крышку системного блока и всё.

Также многие спрашивают, часто ли высыхает термопаста на чипе видеопроцессора видеокарты NVIDIA GeForce 9800 GT. Ответ: нет, не часто, если снять радиатор с видеокарты, то откроется такая картина. Прежде чем наносить новую термопасту, нужно совсем удалить старую. Наносить термопасту нужно тонким слоем только на сам чип видеокарты.Один раз мне встретился такой вариант охлаждения системного блока. Суперкулер.
Статья по этой теме: Как выбрать охлаждающую подставку для ноутбука

Заключение

Установка на видеокарту самостоятельно изготовленного охлаждающего бекплейта относительно дешева и позволяет добиться следующих преимуществ:

• значительно улучшается система охлаждения видеокарты и падает ее температура. При этом не появляется дополнительного шума/потребления электричества от работы вентиляторов;
• при правильном монтаже улучшается жесткость платы видеокарты ,что положительно сказывается на ее долговечности и уменьшает вероятность выхода из строя из-за температурного изгиба и ухудшения контакта/отпадания деталей gpu из-за этого;
• у видеокарты появляется дополнительная защита от механических повреждений и неблагоприятных внешних воздействий. Уменьшается вероятность попадания влаги на заднюю часть видеокарты и вследствие этого снижается возможность появления окислов, паразитных электрических цепей/замыканий на видеокарте;
• процесс самостоятельного изготовления бекплейта повышает уровень знаний и жизненного опыта, что само по себе является ценным приобретением.
