Управление светом с пульта в квартире

Устройство и схема подключения люстры с пультом дистанционного управления

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

1. Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
2. Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
3. Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
4. Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Варианты подключения

Рассмотрим все возможные варианты подключения, которые не требуют больших знаний от обычного человека. Соединить правильно три жилы прибора освещения и проводки самому легко и выполнить эту работу сможет каждый человек.

Первый способ – из люстры и из потолка торчат по два кабеля. При таком количестве проводов необходимо правильно найти, где фаза и ноль, а затем просто соединить их попарно в любом порядке.

Если необходимо совершить установку осветительного прибора с одной лампой к выключателю с одной клавишей, то выполняем соединение в таком порядке:

• нулевой провод от щитка объединяется с нулевым кабелем из светильника. Цвета этих проводников чаще всего совпадают;
• второй кабель соединяется с проводом из люстры с обозначением L.

Схема подключения люстры, с несколькими лампами к выключателю с одной клавишей немного сложнее. Вначале необходимо три нулевых провода, идущие из люстры, объединить вместе, а только потом к нулю из потолка. Также необходимо поступить и с фазой.

Второй вариант – из люстры два провода, а в потолке три. На сегодня для электропроводки чаще всего используют трехжильный кабель, который состоит из нескольких проводов, цвета которых выполнены в различной гамме. Поэтому сейчас электропроводка выводится из потолка тремя жилами для подключения осветительного прибора с несколькими лампами. Как правильно соединить проводники в таком случае и как подключить люстру?

С помощью отвертки с индикаторным сигналом необходимо правильно определить назначение провода. В кабеле проводки с тремя проводниками являются два провода фазой, а третий – нулевой проводник. Цвета кабеля могут указывать на их назначение. Подключить двухклавишный выключатель можно только при наличии двух фаз в проводке.

Третий способ – три и более провода из люстры и два в потолке. Этот метод установки и подключения не сложный, просто в люстре выведено много проводов, цвета которых различные. Но при любом количестве проводов в люстре сделать так чтоб работали несколько или все лампочки одновременно невозможно, так как из потолка выведены только два кабеля. Монтаж люстры нужно начинать с группировки всех фазных проводов в люстре, и затем присоединение к фазе из потолка. Также поступаете и с нулевыми проводами.

Четвертый метод – три и более провода в люстре и три в потолке. Благодаря такому способу подключения можно устанавливать выключатель не с одной, а с двумя клавишами. Можно будет включать лампочки все или только несколько. Такое освещение позволит экономить электроэнергию при необходимости из-за возможности использования не всеми лампами сразу.

Из потолка выходят три кабеля: две фазы и один нулевой проводник. Перед подключением необходимо отключить электричество и определить назначение каждого кабеля отверткой с индикаторным сигналом. Если такой отвертки нет, то проверить назначение проводов можно и другим способом. Отключив автомат в щитке, разберите выключатель, и проверьте какого цвета провод заходит на клавиши. Этот провод будет фазным.

При установке люстры к выключателю с двумя клавишами первым делом нужно правильно распределить группы проводов на две части. Каждую группу потом присоединяют к одному из фазных кабелей, а к нулевому проводу подсоединяют две части.

Такое подключение позволит при нажатии одной клавиши выключателя загораться одной группе лампочек, а при нажатии другой – всем остальным.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Пятый вариант – четыре провода из потолка и три и более из люстры. В новой проводке можно найти дополнительный кабель, назначение которого защита и заземление. Чаще всего такой провод желто-зеленого цвета. На нем устанавливают маркировку PE. Остальные три провода как обычно – две фазы и нуль.

На сегодня существует большое количество различных способов подключения различных осветительных приборов. Также можно собрать несколько люстр вместе и соединить с одним выключателем или к выключателю, где три клавиши. Такие варианты подключение более сложные и лучше при необходимости обратиться к специалистам.

Самое главное не забывать во время работ отключать автомат в щитке и правильно определять назначение проводников. Поменять самому осветительный прибор легко.

Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция

Собирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.

Перед подключением нужно обязательно обесточить помещение!  Работать под напряжением запрещено.

Инструкция по подключению:

• подключение блока управления;
• соединение фазного и нулевого проводов с клеммами;
• закрепление люстры на специальной планке на потолке;
• установка источников света;
• добавление декоративных элементов.

Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

Установка и крепление светодиодной люстры

Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода.  Затем при помощи декоративных гаек люстра крепится к потолку.

Правильное подключение проводов

Для правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.

К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.

Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.

Подсоединение заземления

Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.

Фиксация, монтаж плафонов, подача напряжения

После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.

Установка и подключение

С чего рекомендуем начать. Перед тем как вешать светильник, нужно его проверить. Поэтому возьмите небольшой шнур длиною до 1 м, установите к нему штепсельную вилку, подсоедините его свободным концом к концам проводов люстры и вилку вставьте в розетку. Если все лампы горят нормально, то можно переходить к монтажу. Если есть в комплекте пульт управления, то пощелкайте по его кнопкам, чтобы проверить, все ли работает. А лучше всю эту проверку сделать в магазине.

Теперь, что касается вопроса, как установить люстру и прикрепить к потолку. Есть несколько поверхностей, к которым прикрепляется потолочная люстра:

• Бетонная плита перекрытия.
• Гипсокартонная потолочная конструкция.
• Натяжной потолок.

Виды крепления люстр при монтаже на гипсокартонный потолок

Крепление люстры к бетонному потолку производится обычным образом на дюбели и саморезы. То есть, под монтажные отверстия прямо на потолке высверливаются отверстия, куда вставляются пластмассовые дюбеля. В них через металлическую крепежную планку ввинчиваются саморезы. А уже к планке производиться крепление люстры. В том случае, если светильник имеет большой вес, тогда ее крепят к потолку металлическими дюбелями.

Что касается гипсокартонной конструкции, то здесь все точно так же, как и в предыдущем варианте

Единственное, на что необходимо обратить внимание, это место установки и крепления. Оно должно точно попасть на металлический профиль каркаса потолка

С натяжными потолками все немного по-другому.

• во-первых, определяется место монтажа;
• во-вторых, по этому месту устанавливается монтажная конструкция, которая крепится к базовой поверхности (к бетонной плите перекрытия). Конструкция может быть выполнена или из деревянных брусков, или из металлического профиля под ГКЛ;
• в-третьих, производится установка натяжного полотна;
• в-четвертых, сам монтаж люстры.

Установка люстры на натяжной потолок

Подключение

Итак, перед тем как крепить люстру к потолку, необходимо провести подсоединение выходящих проводов и электрической подводки

Но обратите внимание, что в электрической схеме светильники несколько небольших блоков – это контроллер, приемник, блоки питания и так далее. Нередко производители оставляют их, так сказать, в подвешенном состоянии

То есть, они ни к чему не закреплены. Поэтому купите скотч и закрепите блоки, чтобы они не болтались.

Теперь подсоедините два провода разводки к проводам люстры. Это можно сделать при помощи скруток с изоляцией голых частей провода или использовать специальные клеммы Ваго. Второй вариант предпочтительнее.

Люстра для натяжного потолка

После проведения подключения, можно крепить саму люстру к кронштейну специальными декоративными гайками

Обратите внимание, что во многих моделях крепление гайками производится на болты. Так вот эти самые болты надо установить на определенном расстоянии еще на этапе сборки, то есть на полу

Это упростит подгонку крепежей под потолком и сведет сложность подгонки к нулю.

Слабые места прибора

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.

Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:

планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

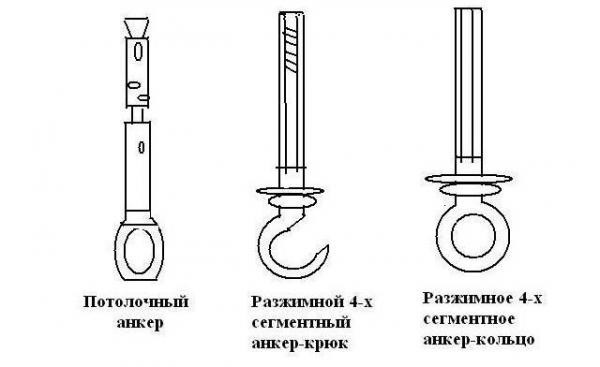

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.

Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
