Как подключить и установить usb-розетку в квартире?

Топ производители

По данным за 2019-2020 год в числе лучших производителей электротехнического оборудования стоят следующие компании:

1. IEK. Представляет целую группу компаний, занимающуюся продажей электроустройств и осветительного оборудования.
2. Werkel. Широкий ассортимент различных переходников, розеток и устройств для накладного монтажа представлен этой шведской компанией, завоевавшей доверие потребителей.
3. EKF. Является одним из крупнейших мировых производителей в области электротехники.
4. KRAULER. Фишкой компании являются сетевые фильтры, которые защитят технику от скачков напряжения.
5. Lazurit. Мебельная компания, производящая свою продукцию с встроенными usb розетками.
6. Аметист.
7. ЭРА. Компания базируется на производстве светильников и различных переходников и розеток.
8. Jung. Производимая продукция – розетки и выключатели, – как обещает производитель, выделяется своим привлекательным дизайном. Сама компания специализируется на производстве различных защитных систем и системах для интеллектуального пространства.

Устройство

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

В результате время заряда при одновременном подключении двух устройств увеличивается. Это относится к приборам с USB–зарядкой китайского производства. Часто на рынке можно встретить подделку европейских производителей Legrand, например, популярной серии Valena или продукции «Шнайдер электрик»

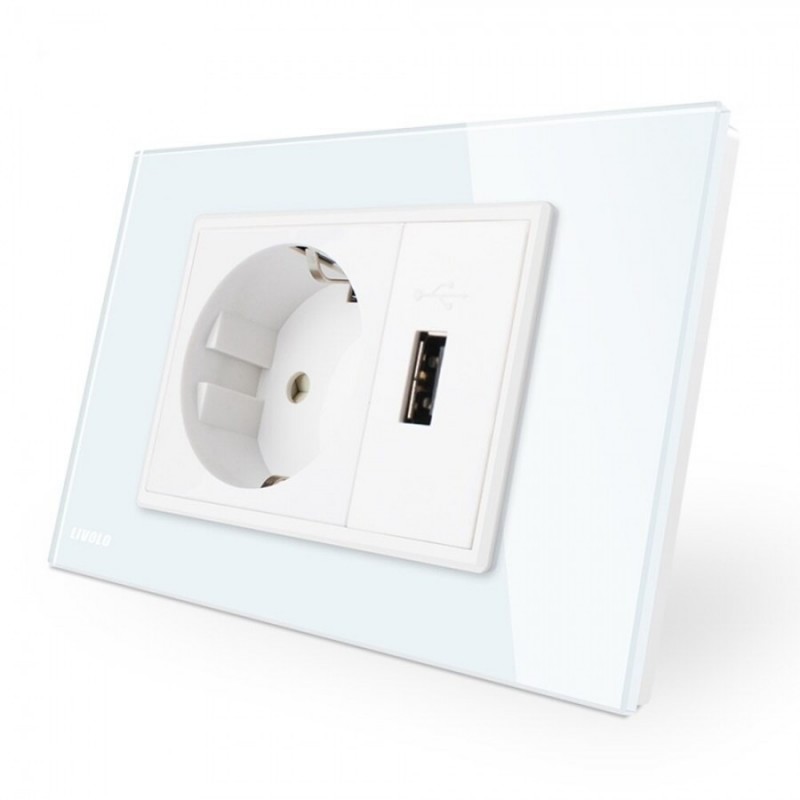

Приобретая USB-розетку, следует обращать внимание на качество товара. В продаже можно найти совмещенные блоки розеток с разъемами USB

Что удобно в эксплуатации. Можно подключить телевизор, и одновременно заряжать часы или смартфон в одном месте.

Сейчас устройствами для зарядки носимых девайсов стали комплектовать электротранспорт. Например, новые поезда метрополитена имеют юсб разъемы на стене вагона, в некоторых городах их монтируют на остановках общественного транспорта. Как показано на рисунке снизу.

А в гостиницах или организациях это становится нормой. Что очень удобно, не надо с собой носить зарядное устройство и беспокоиться, что смартфон разрядится в неподходящее время. Достаточно с собой иметь USB-провод.

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

• Современный дизайн и многообразие вариантов исполнения.
• Простота подключения розетки и эксплуатации.
• Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
• Возможность заряжать несколько устройств одновременно.
• Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
• Скорость зарядки.

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер

Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Материалы по теме:

• Как сделать USB вентилятор из подручных средств
• Какие розетки за границей
• Для чего нужно УЗМ-51М и как его подключить

25.03.2020

Как поставить USB розетку?

Перед выполнением установочных работ ОБЯЗАТЕЛЬНО обесточьте помещение! Безопасность превыше всего! Данная инструкция нужна для монтажа розетки с внутренней конструкцией.

Вот следующая пошаговая инструкция к монтажу устройства:

• Розетку следует устанавливать либо на месте штатной розетки, либо недалеко от неё. Иначе придётся тянуть провода до распределительной коробки и ломать стену на их пути.
• Сделайте отверстие под размер устанавливаемого подрозетника.
• Соедините её с фазовым и нулевым проводом с помощью винтовых затяжных клеммов. К клемме L подключите фазу, а к клемме N нуль. Всё как в обычной. Если же вы не знаете какой провод является фазовым, то воспользуйтесь отвёрткой-индикатором.
• Вмонтируйте розетку и укрепите её в стене каким-нибудь раствором!
• При наличии в системе клеммы РЕ нужно соединить её с проводом защитного заземления! Обязательно!
• Затем наложите на месте зазором шпаклёвку и включите электросеть.

Попроще будет с установкой накладной usb розетки. Для неё потребуется провести внешний кабель-канал в месте предполагаемого монтажа. После правильного соединения клеммов с проводами кабеля розетка устанавливается на обычные дюпеля в стену.

Как своими руками сделать дома в стене?

Для установки понадобятся:

• обычная розетка;
• компактный блок зарядного устройства (желательно найти самый маленький);
• два коротких электропровода;
• короткий провод USB со штекером и гнездом;
• паяльник;
• отвёртка;
• клей или клеевой пистолет;
• острый нож;
• мелкая наждачная бумага.

Пошаговая инструкция по установке:

1. Разберите блок питания и распаяйте вилку. Нужна только плата от блока, сама вилка не пригодится.
2. Подпаяйте электропровода с одной стороны к освободившимся контактам на плате блока.
3. Зачистите от изоляции электропровода со свободной стороны. Вставьте их в зажимные отверстия.
4. Приклейте плату сверху или снизу внутреннего механизма электрической розетки так, чтобы она не упиралась в стенки отверстия стены при установке.
5. На декоративной крышке электрической розетки разметьте отверстие под гнездо USB кабеля. Аккуратно вырежьте его и обработайте полученную щель наждачной бумагой.
6. Вставьте гнездо USB кабеля заподлицо с декоративной панелью и приклейте его клеевым пистолетом.
7. Подсоедините USB провод к плате блока питания.
8. Подсоедините провода сети.
9. Установите полученную конструкцию в технологическое отверстие.

Важно
Запомните: любые самодельные устройства вы используете на свой страх и риск.

Если знаний недостаточно, купите готовый вариант с USB гнездом.На нашем сайте рассказано не только об USB розетке, но и об обычной модели. Читайте о том, как ее установить, в том числе в гиспокартоне, подключить, заменить,перенести и отремонтировать

Также из наших материалов вы узнаете о том, как установить розетку с заземлением, подключить 3 штуки и добавить еще одну к уже имеющимся у квартире.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Правила подключения

Подключение розетки с USB портом не отличается сложностью. Однако, если нет достаточного опыта лучше пригласить специалиста. Для монтажа потребуется отвертка, индикатор фазы и нож.

Рассмотрим пошаговый алгоритм подключения в квартире:

1. Если место подготовлено, и не надо демонтировать существующую розетку, индикатором определяют фазный провод.
2. В щитке обесточивают питающую линию.
3. Снимают изоляцию с проводников.
4. Далее нужно вставить провода в зажимы модуля преобразования напряжения, и закрутить винты. Проверить надежность подключения к 220 В.
5. Поместить розетку в технологическое место на стене.
6. Если имеются усики крепления, попеременно подтягивая их, добиться размещения розетки строго посередине. Если розетка крепится саморезами, выставить ее посередине и прикрутить.
7. Установить декоративную накладку.
8. Подать напряжение и проверить работоспособность зарядного устройства.

Подключение USB-розетки в частном доме ничем не отличается от монтажа в квартире. Однако, следует помнить, что работать с электричеством без соответствующих навыков опасно. Поэтому приступать к работе следует с соблюдением условий техники безопасности. Предлагаем Вам посмотреть видеоинструкцию по монтажу USB-розетки из серии Unica New от компании Schneider electric:

Также возможно вам пригодится схема подключения USB-розетки:

Как установить и подключить в помещении или машине?

Пошаговое руководство по установке:

1. Аккуратно проверьте провода фазовой отвёрткой.
2. Отключите напряжение в основном электрощите.
3. Отсоедините декоративную заглушку.
4. Очистите провода ножом от изоляции, соскоблите кончики металла от оксидной плёнки.
5. Вставьте провода в зажимные места, закрутите их болтами.
6. Установите розетку в технологическое отверстие в стене или в стакан.
7. Закрепите розетку по центру натяжными усами. Подтягивайте винты отвёрткой по очереди, чтобы конструкция встала ровно по центру.
8. Поставьте декоративную накладку на место.

1. Вставить в прикуриватель и оставить его на этом месте.
2. Разобрать блок и спрятать его микросхему под торпеду. Входные контакты запитать от дополнительных проводов от аккумулятора или самого прикуривателя. Докупить кабель USB и вывести его под торпедой в любое удобное место на приборной панели. Можно ещё пропустить провод под тоннелем авто и расположить гнездо на уровне коробки передач.

Совет
Если подсоединена розетка в автомобиле к аккумуляторной батарее, старайтесь не оставлять подключённых приборов в салоне авто. Иначе быстро сядет сам аккумулятор.
