Как подключить новогоднюю гирлянду

Новогодние гирлянды

  Приближающийся Новогодний праздник всегда связан как с так и с повышенными хлопотами. Не обходит стороной сия чаша и радиолюбителей, которые начинают ломать голову по поводу украшения ёлки различного рода световыми украшениями и яркими эффектами. Предлагается подборка принципиальных электрических схем устройств управления гирляндами и другими источниками света для Новогоднего праздника.

  Схема этого переключателя обладает иллюзией плавного загорания и выключения ёлочной гирлянды.

Многоканальный переключатель гирлянд

  Данный автомат способен управлять восемью маломощными гирляндами и обеспечивает такие эффекты как бегущий огонь, бегущая тень, мерцание и простое хаотическое переключение.

  Если какой радиолюбитель вздумает повторить эти конструкции, ему следует обратить внимание на некоторые ошибки и неточности в публикации.

Мерцающие звезды

  Пожалуй самая простая реализация световых эффектов гирлянды, это использование стартеров от ламп дневного света. Всего несколько деталей, минимум труда, толика усердия, и радостное настроение обеспечено.

Переключатель елочных гирлянд

  Схема автоматического переключателя для трёх новогодних гирлянд всего на четырех микросхемах обеспечивает более десятка световых эффектов: бегущие огни, бегущая тень, по одиночное включение гирлянд, плавное нарастание свечения, мигание сразу всех гирлянд и др.

Шесть конструкций мигалки на светодиодах

  На основе широко распространенных светодиодов красного свечения АЛ307Б можно изготовить простенькие радиолюбительские конструкции. Ниже приводятся схемы мигалки на транзисторах и на микросхемах, а также схема бегущего огня и бегущей стрелки.

?Схема простейшего электронного устройства «бегущие огни» для начинающих радиолюбителей.

Автомат-переключатель светодиодов

 Очень простое и интересное устройство на цифровых микросхемах для автоматического переключения светодиодов, которое может собрать любой начинающий радиолюбитель. В классическом варианте это автомат эффекта «бегущий огонь». Но его легко можно превратить в подобие генератора «случайных чисел», коих здесь будет, правда, немного, но зато четыре разряда.

 Простенькая схема мигалки на светодиоде с питанием от одного гальванического элемента.

Новогодние гирлянды (две)

 Здесь у нас схема программируемого четырёхканального автомата световых эффектов «бегущий огонь», «бегущая тень» и два варианта попарного включения гирлянд с возможностью изменения направления и частоты переключения каналов. А также просто несложное устройство бегущих огней на гирляндах из малогабаритных ламп накаливания с автоматическим переключением направления перемещения.

Мини-автомат световых эффектов на светодиодах

 Отличительной особенностью приводимой схемы автомата является хаотическая смена режимов работы переключателя, в результате чему не происходит утомления глаз и улучшается восприятие световых эффектов.

Гирлянда «сошла с ума»

Бывает такие случае, когда после включения в розетку вилки питания, устройство начинает само по себе перебирать все возможные виды моргания, светит то тусклее, то ярче и т. д. Другими словами, четко видно, что это не заводской эффект, а гирлянда «сошла с ума». Чаще всего такой эффект называют хаотичным морганием. Как отремонтировать гирлянду самостоятельно, если обнаружился такой дефект?

Если наблюдается такое явление, то чаще всего проблема кроется в том, что электролитический конденсатор вышел из строя — вздулся, «взмок» и т. д. Это можно увидеть даже невооруженным глазом. Единственный возможный вариант ремонта в таком случае — это замена, вышедшей из строя детали. Номинал конденсаторов обычно указан на самих устройствах. Нужно купить новые на рынке радиодеталей и припаять исправное устройство на место сломанного.

Однако случается и так, что замена произведена, а эффекта никакого или же ни один из элементов не был вздут. В таком случае проблема кроется в том, что был пробит один из резисторов. Найти этот дефект глазом очень трудно, понадобится специальный тестер. При ремонте светодиодных гирлянд на 220 вольт, таким образом, делаются замеры сопротивления каждого резистора. Если значение не совпадает с тем, что указано на самой детали — производится замена.

Схема и конструкция

Особенность гирлянды — в технологии её изготовления: для уменьшения риска механического разрушения светодиодов под действием растягивающего усилия, создаваемого соединительными проводами, припаянными к их относительно длинным выводам, в данной гирлянде выводы перед монтажом укорочены до 3 мм.

А чтобы при пайке на таком близком расстоянии от кристалла не повредить светодиод, использован припой с низкой температурой плавления (96 °С) — сплав Розе, содержащий, кроме олова и свинца (по 25 %), ещё и висмут (остальное).

Рис. 1. Схема подключения светодиодов к сети 220В.

Выводы светодиодов для гирлянды рекомендую обрезать не кусачками, а ножницами, чтобы не образовывались острые кромки, и после пайки трёх слоёв маникюрного лака было достаточно для безопасной электроизоляции.

Для соединения светодиодов друг с другом и с сетевой вилкой используют провод МГТФ сечением (по меди) 0,1 или 0,12 мм2 во фторопластовой изоляции (предпочтителен потому, что его изоляция при нагревании не деформируется).

Концы проводов, припаиваемых к светодиодам, предварительно облуживают обычным оловянно-свинцовым припоем. Это необходимо для того, чтобы во время пайки их к светодиодам сплавом Розе скрученные концы проводов не расплетались с образованием острых выступов (которые потом будет трудно хорошо изолировать лаком), а оставались круглыми.

При лужении проводов лучше использовать не канифоль (она при пайке сплавом Розе не расплавится), а так называемую паяльную кислоту, представляющую собой раствор хлористого цинка, т. е. продукт химической реакции цинка с соляной кислотой. Проволоки, из которых состоит жила провода, перед лужением нужно обязательно скрутить, и чтобы скрутка оставалась круглой, во время лужения на неё не давить.

Перед припаиванием проводов обрезанные выводы светодиодов следует тщательно зачистить острой бритвой со всех сторон, а затем облудить сплавом Розе с паяльной кислотой, иначе пайка будет непрочной и провода могут потом оторваться.

Завершив монтаж, все места пайки и прилегающие участки свободных от изоляции проводов и выводов светодиодов необходимо покрыть не менее чем тремя слоями маникюрного лака.

В гирлянде автора светодиоды между собой соединены отрезками провода длиной около 150 мм, от крайних светодиодов до сетевой вилки — примерно 1,7 м.

На расстоянии примерно 150 мм от вилки на проводах расположена пластмассовая коробка размерами 65x40x20 мм, в которой находятся диод VD1 и резистор R1 (МЛТ-2). Для крепления проводов в одной из её стенок просверлены два отверстия под винты М3.

Внутри коробки которого включены диод и ркаждым из концов провода, в разрыв езистор, сделан один виток вокруг своего винта, после чего провода прочно зажаты между стенкой коробки и картонными шайбами, поверх которых на винты надеты металлические шайбы и навинчены гайки.

Диод и резистор висят на проводах, от винтов и гаек они надёжно изолированы изоляционными трубками и лаком. Вместо Д226 можно применить любой кремниевый диод с прямым током не менее 50 мА и обратным напряжением не менее 400 В (например, КД209А— КД209В, 1 N4004-1 N4007 ит. п.).

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Как закрепить

По деревьям гирлянды развешиваются согласно «пушистости» веток и крепятся к ним при помощи пластиковых кабельных стяжек или хомутиков.

Для фасадов придется искать специальные хомуты с дюбелем или саморезами в комплекте. Либо с отверстием под них.

Как правило их засверливают один раз и оставляют в стене в таком виде до следующей зимы. По весне, просто освобождая провода из хомутов.

Если вы не готовы повреждать стену, то световое оформление у вас получится сделать только на окнах, карнизах, свесах водостоков и т.п. Будет уже не так эффектно, но оставит в целости ваш дом.

На вышеуказанных элементах фасада, провода можно прикрепить безболезненно при помощи тех же хомутов или наклеенных кабельных площадок. А по весне все это дело снять и отложить до следующего года.

Подключение гирлянд будет зависеть от их напряжения. Есть модели рассчитанные на 220В и 12-24-36В.

Питающиеся от сети 220V считаются наименее безопасными. Их не стоит размещать вдоль дорожек, металлических заборов или других местах, где возможны случайные прикосновения человека.

Все таки уличные условия эксплуатации все равно сказываются на техническом состоянии изоляции. Такие гирлянды не нуждаются в низковольтных блоках питания и для них придется тянуть отдельную проводку 220В.

А еще такие изделия, имеют как правило, последовательную схему подключения. Соответственно вы не сможете по своему желанию нарастить или отрезать дополнительно несколько метров гирлянды.

При этом если на фасаде их будет несколько разных штук, то до каждой придется тянуть отдельный провод питания. Запомните, что все они имеют очень короткий заводской кабель (тот что с вилкой).

Конечно, умудренные опытом домовладельцы, иногда закладывают еще на этапе строительства пару тройку уличных розеток. Как на фасаде дома, так и в придворовой территории возле дорожек.

1 of 2

Но у большинства из вас, этого к сожалению нет.

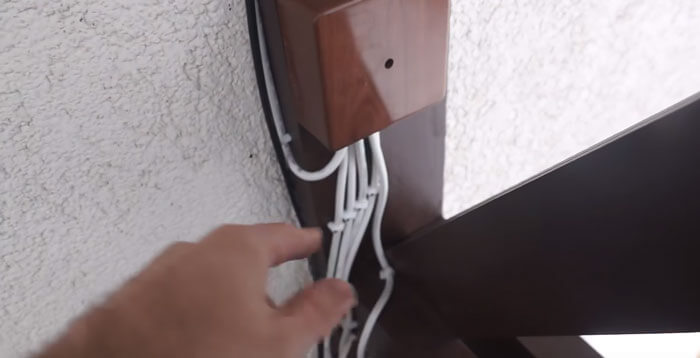

При монтаже скрытой проводки используйте правильный кабель, который прослужит на улице долгие годы. Например, тот же ВВГнг со стойкой к ультрафиолетовому солнечному излучению изоляцией, сечением до 1,5мм2, а не ПВС.

Соединения делайте в защитной распределительной коробке на самозажимные клеммы ваго. Они позволят безболезненно соединить, а по весне отключить моножилу кабеля ВВГ от гибких проводов питания гирлянды.

С этой распредкоробки у вас будет уходить в дом всего один кабель. И именно он будет подключаться к сети 220В. Подключать его можно просто через отдельный выключатель или от реле с датчиком освещенности.

Кстати, схему подключения можно применить такую же, которая широко используется для уличного освещения в загородном доме.

Она будет работать как в автоматическом режиме, так и в ручном.

Не забудьте, что при монтаже подсветки в двухэтажном доме, вам никак не обойтись без стропильной системы или специальных подъемников. Заранее заложите затраты и на эти механизмы.

1 of 3

Низковольтные модели гирлянд подключаются через блоки питания 12 или 24В. В комплекте они не всегда могут идти. Поэтому придется выбирать их самостоятельно.

Здесь самое главное правильно подобрать мощность и опять же степень влагозащиты.

Никогда не выбирайте их, что называется впритык. Всегда делайте это с запасом минимум в 20%.

Узнаете мощность вашей гирлянды и умножаете ее на 1,2. Далее смотрите ближайшие по ваттам понижающие блоки и подбираете соответствующий.

Проблема замены элементов

Для замены неисправных элементов китайские коллеги предлагают свою Вся проблема в том, что лампы достаточно быстро устаревают, и найти нужный вариант китайского производства бывает проблематично. В этом случае на помощь приходит отечественная элементная база. Самое главное — правильно подобрать аналог.

Для подбора аналога нужного элемента важно знать параметры китайского изделия. Часто на форумах ищут транзистор PCR406J

Китайская гирлянда, схема которой выполнена на таких элементах, знакома. Только искомый элемент на деле оказывается тиристором, а его русский аналог MCR100 практически идентичен по параметрам.

Модернизируем изделие

Светодиодную гирлянду, рассмотренную ранее, можно модернизировать и дополнить, чтобы сделать ее еще более яркой и привлекательной. Для выполнения работы понадобятся: пластиковые стаканчики одинакового размера, скотч, ножницы, клей, краски или цветная бумага.

На первом этапе работ необходимо разрезать один из стаканчиков, чтобы использовать его в качестве шаблона. В соответствии с ним вырезаются заготовки цветной бумаги. Эти заготовки клеятся на пластиковые стаканчики. Также их можно просто разукрасить.

Далее в донышках стаканов прорезаются отверстия, в которые будут вставляться светодиоды, после необходимо закрепить их при помощи тонких полосок скотча. Теперь гирлянды на светодиодах преобразились и стали создавать еще более яркую атмосферу праздника.

Используя такие стаканчики можно изготовить украшение, которое будет работать на батарейках, ведь источники электроэнергии легко прячутся внутри изделия. Процесс работ крайне прост, необходимо подключить светодиоды к батарейкам и поместить их внутрь декоративных стаканов. После все элементы крепятся к какому-нибудь тросику для соединения в целую гирлянду. В этом случае, как и в первом, при выходе из строя одного из элементов вся световая лента продолжит функционировать.

Необычный вариант

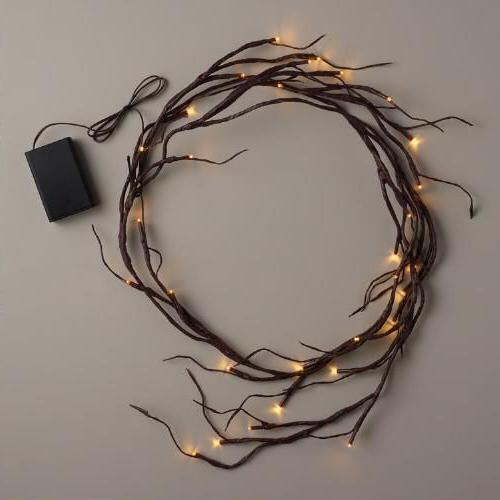

Вместо питания от сети подчас бывает нужно сделать гирлянду на батарейках. В таком случае даже внезапное отключение электричества не станет неприятным сюрпризом. Обычно используют элементы питания на основе лития. Рекомендуемое напряжение — 3 В (больше нет необходимости). Крепления диодов крепятся к батарейкам с использованием эпоксидного клея.

Подобные конструкции могут быть применены для веранды или вывешены на арке, а также на ином декоративном элементе в саду. Обычно анод крепят к положительному полюсу, а катод, соответственно, к отрицательной части батарейки. После схватывания клея требуется укрепить соединение, обматывая его скотчем. Рекомендуется использовать от 10 до 20 лампочек в такой гирлянде. Если их будет меньше, эстетического эффекта не будет. Если больше — сложность работы неоправданно вырастет.

Напоследок стоит сказать о базовых правилах безопасности при использовании самодельных гирлянд:

• не стоит ставить их там, где хотя бы периодически будут возникать брызги воды;
• надо четко понимать разницу между домашними и уличными декоративными элементами и при проектировании, и при вывешивании;
• нельзя монтировать гирлянды в проходах и в местах, где на них может политься вода, обрушиться снег;
• недопустима установка таких конструкций вплотную к земле или очень низко, поскольку там легко зацепиться за них или порвать;
• каждая гирлянда должна подключаться к строго обособленной розетке;
• перед подключением нужно проверять исправность розеток, декоративных ламп и изоляции.

О том, как быстро сделать ретро-гирлянду, смотрите в следующем видео.

Составляющие светодиодной гирлянды

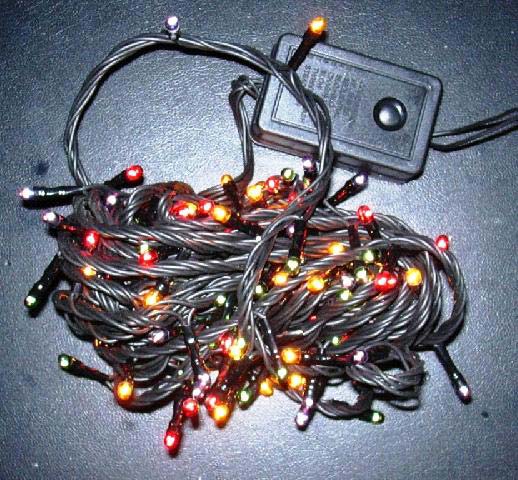

Внешне гирлянда на основе светодиодов похожа на устройство старого типа: те же провода, лампочки, блок управления. Однако техническая суть системы кроется в блоке управления. Он представляет собой небольшую коробку из пластика, на которой отображены различные возможности функционирования подсветки. Чтобы изменить режим освещения, достаточно просто нажать на соответствующую кнопку. Выпускаются блоки разного исполнения, в том числе с высоким уровнем защиты от влаги и пыли (класс защищенности — IP44).

Чтобы увидеть внутреннюю часть блока, необходимо снять защитную крышку. Для этого используют тонкую отвертку или нож, чтобы поддеть крышку. На некоторых моделях крышка установлена на защелках, поэтому никакой специальный инструмент не понадобится. Внутри блока есть припаянные к плате проводники. Самый толстый провод обычно является сетевым (он подает напряжение).

На плате имеются такие компоненты:

• контроллер для создания осветительных эффектов;
• тиристоры (по одному на каждый канал);
• резисторы;
• конденсатор;
• диодные мосты.

Количество составляющих платы определяется числом каналов гирлянды. Наиболее дорогостоящие модификации оснащаются предохранителями.

Недоразумения

Самый неприятный сюрприз при ремонте — тонкие жилы проводов. Начинаешь удивляться, как всё это работает и до сих пор не рассыпалось. Становится понятной и цена изделия, и надёжность эксплуатации. Это и есть китайская гирлянда. Схема, ремонт и поиск разрывов — вот ваша дальнейшая участь. Соединение проводков, естественно, является самым слабым местом. Поэтому начинать поиск разрыва следует с коммутирующей коробочки.

Кроме удивительно тонких проводков, китайское изделие может порадовать быстрым выходом из строя управляющих цветовыми линиями тиристоров, а также основным контроллером. Для замены неисправных элементов чаще всего приходится искать отечественные аналоги либо переделывать схему целиком.
